Kondensatorsymbole verstehen

In der Elektronik spielen Kondensatoren eine Schlüsselrolle, indem sie elektrische Energie in verschiedenen Schaltungen speichern und verwalten.Diese Komponenten sind grundlegend für die Gewährleistung von Stabilität, Filtern von Signalen und die Verbesserung der Funktionalität über eine Vielzahl elektronischer Geräte.In diesem Artikel geht es in die faszinierende Welt der Kondensatoren ein und untersucht, wie sie funktionieren, welche verschiedenen Symbole verwendet werden, um sie in Schaltvorstellungen darzustellen, und die Auswirkungen dieser Symbole für praktische Anwendungen.Von der Grundstruktur und des Betriebs bis zur Unterscheidung verschiedener Kondensatortypen werden wir die Symbole enträtseln, die Ihnen helfen, Schematiker zu interpretieren und effiziente, zuverlässige Systeme zu erstellen.

Katalog

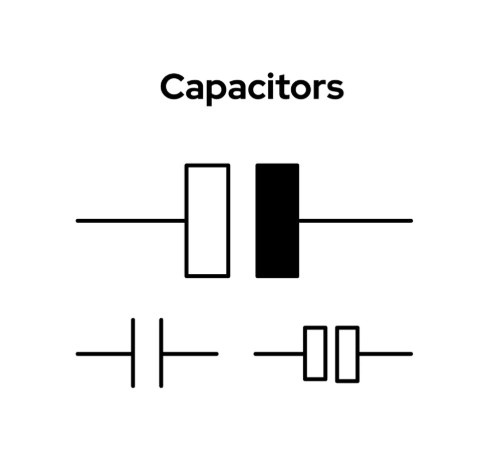

Kondensatorenübersicht

Ein Kondensator ist eine ultimative elektronische Komponente, die zum Speichern und Freisetzung elektrischer Energie innerhalb einer Schaltung verwendet wird.Es besteht aus zwei leitenden Platten, die nahe beieinander positioniert sind, aber durch ein Isoliermaterial getrennt sind, das als Dielektrikum bekannt ist.Dieses Dielektrikum kann aus verschiedenen Materialien hergestellt werden, einschließlich Luft, Keramik oder Elektrolyten, die jeweils die Leistung des Kondensators beeinflussen.

Wenn eine Spannung über die Platten angewendet wird, sammelt einer eine positive Ladung, während der andere eine gleiche negative Ladung sammelt.Diese Ladungstrennung erzeugt ein elektrisches Feld innerhalb des Dielektrikums, sodass der Kondensator die Energie vorübergehend speichern kann.Die gespeicherte Energie kann später freigesetzt werden, wenn der Schaltkreis sie verlangt und Kondensatoren für die Regulierung des elektrischen Durchflusses, die Filtern von Signalen und die Stabilisierung der Spannung in elektronischen Systemen benötigt.

Kategorisierung von Kondensatorsymbolen

Elektronische Schaltpläne verwenden standardisierte Symbole, um verschiedene Arten von Kondensatoren darzustellen, wodurch die Identifizierung ihrer Eigenschaften und Funktionen innerhalb einer Schaltung erleichtert wird.Diese Symbole geben an, ob ein Kondensator polarisiert oder nicht polarisiert, fest oder variabel ist und auch Hinweise auf seine Materialzusammensetzung liefern kann.Das Erkennen dieser Unterscheidungen ist nützlich, um Schaltkreise effektiv zu entwerfen und zu beheben.

Polarisierte Kondensatorsymbole

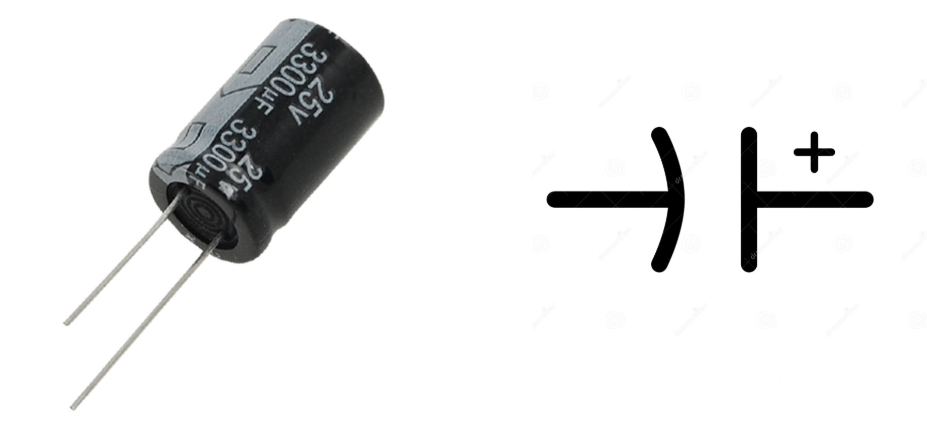

Abbildung 2. Polarisierter Kondensator

Polarisierte Kondensatoren haben ein bestimmtes positives und negatives Terminal, was bedeutet, dass sie mit der richtigen Ausrichtung installiert werden müssen, um ordnungsgemäß zu funktionieren.Sie werden häufig in Schaltungen verwendet, die eine Spannungsfilterung und Stabilisierung erfordern, wie z. B. Netzteile und Audiosysteme.

Zwei gängige Arten von polarisierten Kondensatoren sind:

• Aluminiumelektrolytkondensatoren - Diese Kondensatoren sind für ihre hohen Kapazitätswerte bekannt und speichern große Mengen an Ladung, was sie ideal für die Stromverordnung macht.

• TAntalum -Elektrolytkondensatoren -Kompakte und stabiler als Aluminiumtypen, diese werden häufig in platzempfindlichen Anwendungen wie mobilen Geräten und eingebetteten Systemen verwendet.

In Schemata sind polarisierte Kondensatoren mit unterschiedlichen Symbolen gekennzeichnet, um die Polarität anzuzeigen.Das positive Terminal wird normalerweise durch ein Pluszeichen (+) oder eine längere Platte bezeichnet, während das negative Anschluss mit einer gekrümmten Linie oder einem schattierten Bereich gekennzeichnet sein kann.

Nicht-polarisierte Kondensatorsymbole

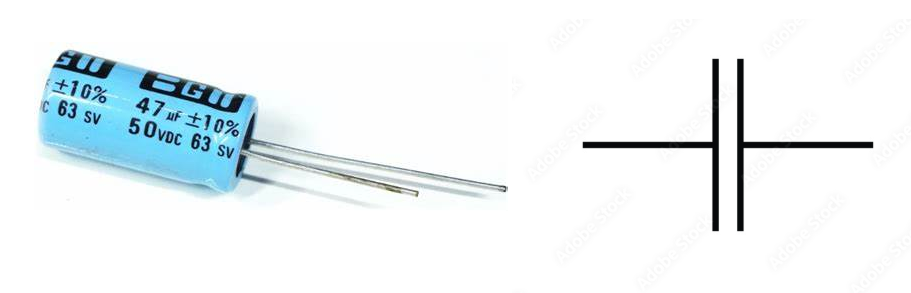

Abbildung 3. Nicht-polarisierter Kondensator

Im Gegensatz zu polarisierten Kondensatoren haben nicht polarisierte Kondensatoren keinen festen positiven oder negativen Anschluss.Sie können in beide Richtungen installiert werden, ohne die Schaltungsleistung zu beeinflussen.Diese Kondensatoren spielen eine Schlüsselrolle bei der Signalkopplung, der Rauschfilterung und der Phasenverschiebung, wodurch sie bei Anwendungen wie Funkkommunikation, analogen Schaltungen und Computerhardware hilfreich sind.

In schematischen Diagrammen werden nicht polarisierte Kondensatoren typischerweise durch zwei einheitliche parallele Linien dargestellt, wodurch ihre bidirektionale Natur betont wird.

Behoben vs. variable Kondensatorsymbole

Kondensatoren können basierend darauf kategorisiert werden, ob ihr Kapazitätswert festgelegt oder einstellbar ist:

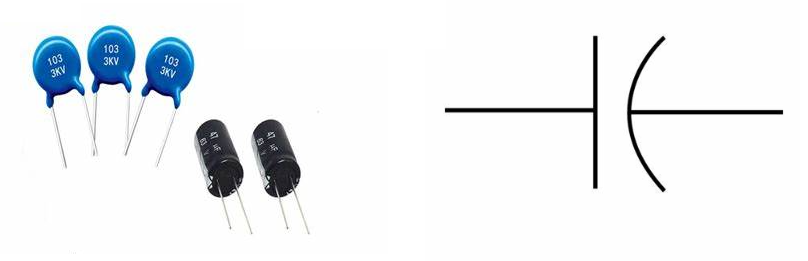

Abbildung 4. fester Kondensator

• Feste Kondensatoren - Diese haben eine konstante Kapazität und werden durch zwei Parallellinien in Schaltplänen dargestellt.Sie werden in Schaltungen verwendet, bei denen eine stabile Ladungsspeicherkapazität erforderlich ist.

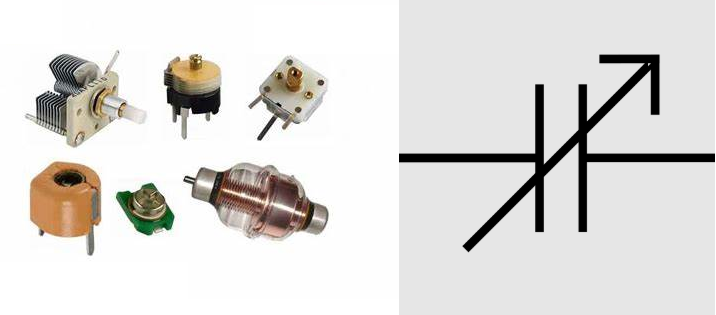

Abbildung 5. Variable Kondensatoren

• Variable Kondensatoren -Diese Kondensatoren entwickeln für die Feinabstimmung und Signalanpassungen und ermöglichen es, dass die Kapazität bei Bedarf geändert wird.Ihr Symbol verfügt über einen Pfeil, der durch eine der parallelen Linien verläuft, was auf Einstellbarkeit hinweist.Diese werden häufig in Funkstimmkreisen und Frequenzmodulatoren gefunden.

Filmkondensatorsymbole

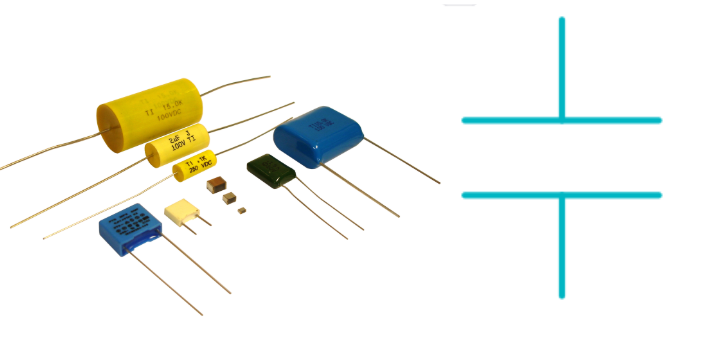

Abbildung 6. Filmkondensator

Filmkondensatoren werden für ihre hohe Stabilität, niedrige Verluste und hervorragende Isolationseigenschaften geschätzt.Sie werden häufig in hochfrequenten und präzisen Anwendungen verwendet, einschließlich Leistungselektronik und Signalverarbeitung.

Ihre schematischen Symbole können je nach verwendetem Material variieren:

• Einige Diagramme zeigen Filmkondensatoren als abgerundete Rechtecke, um sie von Standardkondensatoren zu unterscheiden.

• Spezifische Typen wie Polyester, Polypropylen, PPS und PTFE -Kondensatoren können zusätzliche Markierungen aufweisen, um deren Konstruktion anzuzeigen.

Kondensatorsymbole im Detail

Kondensatorsymbole in Schaltplänen bieten die erforderlichen visuellen Hinweise zu ihrer Funktion, ihrem Typ und ihrer ordnungsgemäßen Verwendung.Die Kerndarstellung besteht aus zwei parallelen Linien, die die leitenden Platten symbolisieren, die die elektrische Ladung speichern.Zusätzliche Markierungen können jedoch spezifische Merkmale wie Polarität, Einstellbarkeit oder Materialzusammensetzung anzeigen.

• Grundlegende Symbolstruktur - Das Standardkondensatorsymbol besteht aus zwei parallelen Linien, die durch eine kleine Lücke getrennt sind und das dielektrische Material darstellen.Dieses Design betont die Rolle des Kondensators, die für die Ladung und die Energieverordnung in einem Stromkreis verantwortlich ist.

• Polaritätsindikatoren - Einige Kondensatoren, insbesondere elektrolytische Typen, erfordern eine korrekte Ausrichtung, um ordnungsgemäß zu funktionieren.In Schematik markiert ein Pluszeichen (+) oder eine längere Platte das positive Terminal, während die negative Seite durch eine gekrümmte Linie oder eine schattierte Markierung dargestellt werden kann.

• AC vs. DC Eignung - Das Vorhandensein von Polaritätsmarkern legt nahe, dass ein Kondensator hauptsächlich für Gleichstromkreise entwickelt wurde, da eine unsachgemäße Ausrichtung in solchen Systemen zu einem Versagen führen kann.Im Gegensatz dazu fehlen nicht polarisierte Kondensatoren, die üblicherweise in Wechselstromanwendungen verwendet werden, diese Markierungen und können in beide Richtungen verbunden werden.

Lesen von Kondensatorspezifikationen aus Symbolen

Das Interpretieren von Kondensatorsymbolen erfordert das Verständnis der wichtigsten Details, die sie vermitteln.Diese Symbole enthalten häufig numerische Werte und Markierungen, die auf die Kapazität eines Kondensators, die Spannungsbewertung, die Toleranz und die Polarität hinweisen.Das Erkennen dieser Spezifikationen gewährleistet eine ordnungsgemäße Auswahl und Integration in eine Schaltung.

Kapazitätswerte und Einheiten

Die Kapazität wird in Farads (F) die Fähigkeit eines Kondensators, elektrische Ladung zu speichern, gemessen.Da die meisten Kondensatoren in viel kleineren Bereichen operieren, werden ihre Werte normalerweise ausgedrückt in:

• Mikrofaraden (µF) - häufig in Stromversorgungsschaltungen und Audioanwendungen.

• Nanofarads (NF) und Picofarads (PF) -Wird in Hochfrequenzschaltungen, Filtern und Tuning-Anwendungen verwendet.

Diese Werte können direkt auf das schematische Symbol gedruckt oder durch einen dreistelligen Code angegeben werden, insbesondere für kompakte Kondensatoren.

Toleranz- und Spannungsbewertungen

• Toleranz - repräsentiert die akzeptable Variation von der angegebenen Kapazität.Es wird oft als Prozentsatz (z. B. ± 10%) oder als Buchstabencode (z. B. J für ± 5%) gekennzeichnet.

• Spannungsbewertung - Zeigt die maximale Spannung an, die der Kondensator vor dem Risikoverfahren verarbeiten kann.Dies ist schwerwiegend, um den Ausfall des Komponenten zu verhindern und die Zuverlässigkeit der Schaltung zu gewährleisten.Spannungsbewertungen werden normalerweise als V, VDC oder VAC in Abhängigkeit von der Anwendung des Kondensators angezeigt.

Polaritätsanzeigen für elektrolytische Kondensatoren

Elektrolytkondensatoren erfordern eine korrekte Ausrichtung in einer Schaltung.Symbole für diese Kondensatoren umfassen häufig:

• Ein Pluszeichen (+) oder eine längere Platte, um das positive Terminal zu markieren.

• Eine gekrümmte Linie oder eine schattierte Markierung, um den negativen Terminal anzuzeigen.

Wenn Sie einen polarisierten Kondensator falsch platzieren, kann dies zu Schaltungsstörungen oder sogar zu Schäden an Komponenten führen. Damit müssen Sie die Polarität vor der Installation überprüfen.

Kondensatoren mit einem Multimeter testen

Ein Multimeter kann verwendet werden, um die Kapazität eines Kondensators zu messen und zu überprüfen, ob er ordnungsgemäß funktioniert.Bei diesem Vorgang wird ein kleiner Strom auf den Kondensator angewendet und die resultierende Spannung gemessen, um die Fähigkeit zur Speicherung und Freiladung zu bestimmen.

Auswählen der richtigen Multimetereinstellung

Die meisten digitalen Multimeter (DMMs) enthalten einen Kapazitätsmessmodus, der typischerweise mit einem „F“ -Symbol für Farads auf dem Zifferblatt gekennzeichnet ist.Um mit dem Testen zu beginnen, wenden Sie das Zifferblatt in den Kapazitätsmodus.Stellen Sie sicher, dass der Kondensator vor dem Anschließen an das Multimeter vollständig entladen ist, um Schäden am Gerät zu vermeiden.Verwenden Sie die richtigen Testleitungen und schließen Sie sie an die Kondensatorterminals an.

Messung der Kapazität

• Für nicht polarisierte Kondensatoren können die Leitungen in beliebiger Reihenfolge verbunden werden.

• Für polarisierte Kondensatoren (z. B. elektrolytische Kondensatoren) beobachten Sie die ordnungsgemäße Polarität - die rote Führung zum positiven Terminal und das Schwarze führen zum negativen Terminal.

Der Multimeter zeigt einen Kapazitätswert an, der mit dem Nennwert des Kondensators innerhalb der angegebenen Toleranz übereinstimmt.

Identifizieren fehlerhafte Kondensatoren

Ein Kondensator kann defekt sein, wenn der Wert signifikant niedriger ist als erwartet, was auf einen möglichen Abbau oder inneren Schaden hinweist.Der Multimeter zeigt OL (Over Limit) oder keine Lektüre, was darauf hindeutet, dass der Kondensator offen oder vollständig fehlgeschlagen ist.Es erscheint eine sehr instabile Lesart, die auf ein fehlgeschlagenes dielektrisches Material hinweisen könnte.

Unterschiede in den Kondensatorsymbolen über die Standards hinweg

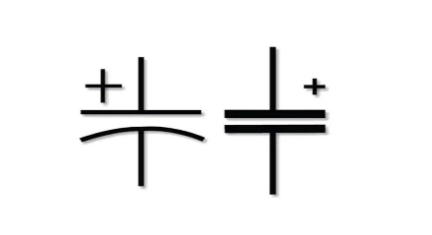

Abbildung 7. Amerikanischer Standard und europäischer Standard

Kondensatorsymbole können sich je nach Standard -in Schaltvorstellungen unterscheiden.Die beiden am häufigsten befolgten Konventionen sind die amerikanischen (ANSI/IEEE) und europäischen (IEC) -Standards.Während beide Systeme die gleichen benötigten Informationen vermitteln, können ihre visuellen Darstellungen geringfügig variieren, hauptsächlich für nicht polarisierte Kondensatoren.

Amerikanische Standard (ANSI/IEEE) Symbole

• Nicht polarisierte Kondensatoren - dargestellt durch zwei parallele Linien, was auf die durch ein Dielektrikum getrennten leitenden Platten anzeigt.Dieses unkomplizierte Design wird in den Vereinigten Staaten in Schaltplänen häufig eingesetzt.

• Polarisierte Kondensatoren -ähnlich in der Struktur wie das nicht polarisierte Symbol, jedoch mit klaren Polaritätsmarkern.Ein Pluszeichen (+) oder eine verlängerte Platte bezeichnet das positive Anschluss, während das negative Anschluss mit einer gekrümmten Linie oder einer schattierten Markierung angezeigt werden kann.

Europäische Standardsymbole (IEC)

•Nicht polarisierte Kondensatoren - häufig unter Verwendung einer Kombination aus geraden und gekrümmten Linien anstelle von zwei identischen parallelen Linien dargestellt.Diese Unterscheidung hilft, Kondensatortypen auf einen Blick zu unterscheiden.

•Polarisierte Kondensatoren - Im Allgemeinen ähnlich wie amerikanische Symbole mit Polaritätsmarkierungen, um eine korrekte Ausrichtung in Schaltungen zu gewährleisten.

Abschluss

Kondensatoren mit ihrer einfachen, aber tiefgreifenden Fähigkeit, Elektrizität zu speichern und zu regulieren, sind Eckpfeiler in elektronischen Schaltplätzen.Diese Erforschung von Kondensatorsymbolen beleuchtet nicht nur ihre strukturelle und funktionelle Vielfalt, sondern verbessert auch unser Verständnis, wie diese Komponenten in den breiteren Kontext des elektronischen Designs und der Fehlerbehebung passen.Das Erkennen und Interpretieren dieser Symbole ist der Hauptverwalter für die Entwicklung und Aufrechterhaltung von ausgefeilten elektronischen Systemen.Das Wissen über Kondensatorsymbole in Kombination mit Erkenntnissen aus Schaltplänen ermöglicht uns, Designs zu optimieren und mit größerer Wirksamkeit und Präzision zu beheben.

Häufig gestellte Fragen [FAQ]

1. Ist es besser, einen Kondensator in Übergröße oder zu untergrößen?

Bei der Auswahl von Kondensatoren ist es im Allgemeinen sicherer, eine auszuwählen, die eher etwas übergroß ist als untergroß.Ein übergroßer Kondensator kann höhere Lasten bewältigen und eine längere Lebensdauer ohne bemerkenswerte Verschlechterung ertragen.Im Gegensatz dazu kann ein untergroßer Kondensator möglicherweise nicht ausreichend mit der elektrischen Belastung umgehen, was zu Überhitzung, schnellerem Abbau oder sogar einem Ausfall führt.Praktisch bedeutet dies, dass, wenn Sie sich nicht sicher sind, sich für einen Kondensator mit einer etwas höheren Kapazität entscheiden, als Ihr Schaltkreis benötigt.

2. Kann ich einen 1,5 -UF -Kondensator anstelle von 1,2 UF verwenden?

Ja, Sie können in vielen Situationen einen 1,5 -UF -Kondensator anstelle eines 1,2 -UF -Kondensators verwenden, insbesondere wenn die Schaltung nicht sehr empfindlich gegenüber Kapazitätsschwankungen ist.Dieser Ersatz führt normalerweise zu einer leichten Zunahme der gespeicherten Ladung, die die Leistungsstärke auf subtile Weise beeinflussen kann, z. B. die Änderung des Zeitpunkts oder der Filtermerkmale in Schaltungen, bei denen eine präzise Kapazität verwendet wird.Es ist wichtig sicherzustellen, dass die Spannungsbewertung und andere Spezifikationen den Anforderungen entsprechen.

3. Kann ich einen 25 -V -Kondensator durch einen 35 -V ersetzen?

Sie können einen 25 -V -Kondensator durch einen 35 -V -Kondensator sicher ersetzen.Die Spannung eines Kondensators gibt die maximale Spannung an, die er verarbeiten kann.Die Verwendung eines Kondensators mit einer höheren Spannung als erforderlich ist im Allgemeinen sicher und kann eine bessere Zuverlässigkeit und Haltbarkeit bieten, da es weiter von seiner maximalen Spannungsschwelle arbeitet, wodurch die Spannung der Komponente verringert wird.

4. Wie entschlüsseln Sie Kondensatorwerte?

Kondensatorwerte werden typischerweise direkt in der Komponente über einen Code oder eine explizite Wertschriftzug markiert.Beispielsweise bedeutet ein Kondensator, der mit '104' gekennzeichnet ist, 10, gefolgt von 4 Nullen in Picofarads, die 100.000 PF oder 0,1 UF entsprechen.Einige Kondensatoren zeigen Werte in Mikrofaraden (UF) direkt, wie z. B. „1,5UF“.Wenn Sie eine Spannungsbewertung sehen, wird sie normalerweise als eine Zahl bezeichnet, gefolgt von 'V'.Lernen, diese Codes zu interpretieren, wird verwendet, um den richtigen Kondensator für Ihre Bedürfnisse auszuwählen.

5. Was bedeutet +- 6 auf einem Kondensator?

Die Markierung „± 6“ eines Kondensators zeigt seine Toleranz an, was bedeutet, dass die tatsächliche Kapazität des Kondensators nach plus oder minus 6% von seinem angegebenen Wert variieren kann.Beispielsweise kann ein 100 UF -Kondensator mit einer ± 6% igen Toleranz eine Kapazität von nur 94 UF oder bis zu 106 UF haben.Toleranz ist ein grundlegender Faktor für Anwendungen, die eine hohe Genauigkeit des Schaltungsverhaltens erfordern, und beeinflusst, wie die Schaltung die beabsichtigte Funktion zuverlässig ausführt.
