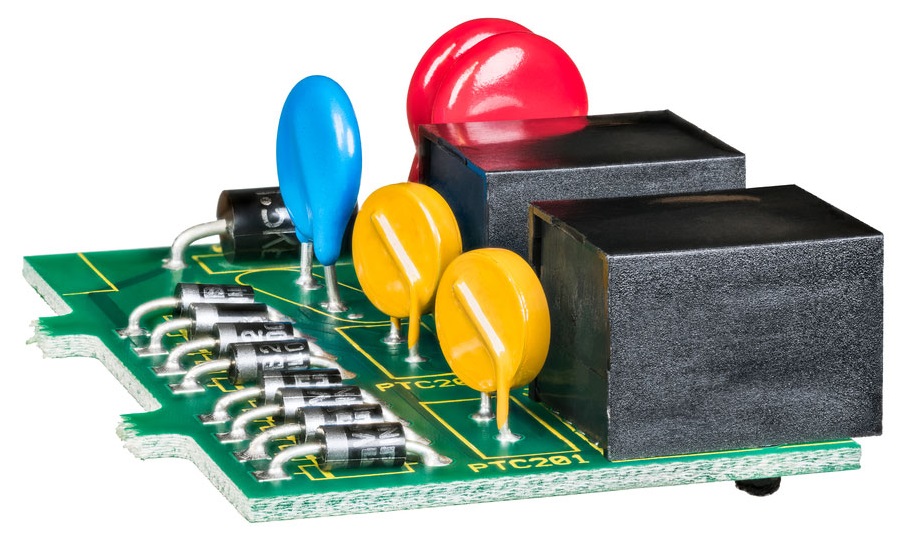

Thermistoren in Stromversorgungsschaltungen Funktionen und Vorteile

Thermistoren sind betroffene Komponenten in Stromversorgungsschaltungen und bieten Schutz und Stabilisierung.Ihre einzigartigen Widerstandseigenschaften, die sich mit der Temperatur ändern, machen sie für die Verwaltung von Strömungen, Überströmen und Spannungsschwellen von unschätzbarem Wert.Dieser Artikel befasst sich mit den Funktionen von NTC (negativer Temperaturkoeffizienten) und PTC -Thermistoren (positiver Temperaturkoeffizienten) sowie Varistoren, die ihre Rollen in modernen Stromversorgungssystemen hervorheben.

Katalog

Funktionen von NTC -Thermistoren

Thermistoren von NTC (negativer Temperaturkoeffizient) sind temperaturempfindliche Widerstände, die den Widerstand mit zunehmendem Temperatur abnehmen.Diese Eigenschaft ist für zahlreiche Anwendungen in verschiedenen Sektoren von entscheidender Bedeutung.

Temperaturmessung und Kontrolle

NTC -Thermistoren sind aufgrund ihrer hohen Empfindlichkeit von entscheidender Bedeutung für die genaue Temperaturüberwachung und -kontrolle, was die genaue Erkennung von Temperaturschwankungen ermöglicht.Sie werden verwendet in:

• Unterhaltungselektronik: NTC -Thermistoren sind in Smartphones, Digitalkameras und tragbare Technologie integriert, um die sicheren Betriebstemperaturen für interne Komponenten aufrechtzuerhalten.
• Automobilsysteme: Sie helfen dabei, die Temperaturen in Motorkomponenten, Passagierfächern und Akku zu überwachen und die Leistung und Sicherheit zu verbessern.
• Medizinische Ausrüstung: NTC -Thermistoren sind bei medizinischen Geräten wie digitalen Thermometern und Patientenüberwachungssystemen für zuverlässige Körpertemperaturmessungen von entscheidender Bedeutung.

Temperaturkompensation

Temperaturschwankungen können die Leistung elektronischer Schaltungen beeinflussen.NTC -Thermistoren kompensieren diese Variationen und stabilisieren die Schaltkreise, um eine konsistente Funktionalität zu gewährleisten.

Einschaltstrombeschränkung

NTC -Thermistoren werden verwendet, um den anfänglichen Strom zu verwalten, wenn elektronische Geräte eingeschaltet werden, wodurch die Komponenten vor potenziellen Schäden geschützt werden.Wenn sich der Thermistor erwärmt, nimmt sein Widerstand ab und stabilisiert den Stromfluss.Dies ist besonders wichtig für:

• Netzteile: Sie bewachen während des Gerätestarts gegen aktuelle Spikes.
• LED -Beleuchtungssysteme: NTC -Thermistoren verhindern Schäden, indem sie die Startströme in LEDs regulieren.
• Elektromotoren: Sie tragen dazu bei, den mechanischen Verschleiß durch Steuern von anfänglichen Stromflächen zu reduzieren.

Schaltungsschutz

NTC -Thermistoren spielen eine entscheidende Rolle bei der Sicherheit der Schaltung, indem sie auf Temperaturänderungen reagieren.Wenn ein Schaltkreis überhitzt, kann der Abfall des Widerstands des Thermistors Sicherheitsmaßnahmen wie Systemstillstände oder Kühlmechanismen aktivieren und so die Schäden absetzen.

Batteriemanagementsysteme

In Geräten, die auf Batterien angewiesen sind, sind NTC -Thermistoren für die Überwachung und Aufrechterhaltung einer sicheren Batteriestemperaturen von wesentlicher Bedeutung, was zur Verhinderung von Überhitzung und zur Verlängerung der Akkulaufzeit und -leistung ist.

Die Rolle von Varistoren in AC -Schaltungen

Varistoren, auch als spannungsabhängige Widerstände bekannt, spielen eine entscheidende Rolle bei AC-Schaltungen, indem sie elektronische Geräte vor transienten Überspannungen wie Spikes und Anstiegs schützen.Diese Komponenten steuern übermäßige Spannung, indem sie ihren Widerstand basierend auf dem Spannungsniveau ändern.Wenn die Spannung einen voreingestellten Schwellenwert überschreitet, sinkt der Widerstand des Varistors erheblich und stabilisiert die Spannung, um Schäden zu vermeiden.

Normalerweise halten die Varistoren einen hohen Widerstand und ermöglichen nur eine winzige Menge an Leckstrom.Wenn die Spannungswerte über die ausgestattete Grenze des Varistors hinausgehen, reduziert es schnell seinen Widerstand und kann einen erheblichen Strom tragen.Diese schnelle Aktion leitet überschüssige Energie aus und hält die Spannungsniveaus für die Elektronik.Dies ist besonders nützlich in Wechselstromkreisen, bei denen Spannungsschwankungen durch Blitz, Laständerungen oder Linienstörungen zurückzuführen sind.

Varistoren sind von entscheidender Bedeutung für:

• Schubschutz: Sie werden über Stromleitungen platziert und schützen Geräte und Industriegeräte vor Hochspannungen, indem sie übermäßige Spannung vor zarten Teilen klemmen und verhindern.

• Blitzschutz: Sie tragen dazu bei, dass Schäden an Stromversorgungssystemen durch Abdeckung von Transient -Spannungen ein Blitz abbilden.

• Rauschunterdrückung: Die Varistoren tragen dazu bei, Hochfrequenzrauschen und Störungen zu reduzieren und die Leistung und Zuverlässigkeit von Schaltkreisen zu verbessern.

Bewertung des Schaltungsdesigns mit Thermistoren

Thermistoren des negativen Temperaturkoeffizienten (NTC) bewältigen wirksam den Inschütterungsstrom, obwohl zusätzliche Schutzgeräte erforderlich sind, um Kurzschlussherausforderungen zu bewältigen.Durch die Einbeziehung geeigneter Lösungen wie Sicherungen oder Leistungsschalter können mit Thermistoren in Harmonie arbeiten und die Schutzschemata insgesamt stärken.Die Verwendung verschiedener Schutzschichten hilft bei der Minimierung von Risiken und verspricht eine längere Lebensdauer für Geräte unter variablen Betriebsumständen.

Ausgleichung von Operationen und Ruheperioden für einen optimalen Gebrauch

Eine bemerkenswerte Überlegung bei der Anwendung von Thermistoren besteht darin, ihre Betriebszyklen zu beobachten.Häufige Schalten ohne ausreichende Kühlung zwischen den Zyklen kann ihre Leistung behindern.Das Entwerfen von Schaltkreisen mit angemessenen Kühlintervallen bestätigt eine konsistente Funktion und Zuverlässigkeit.Ein Gleichgewicht zwischen operativen Bedürfnissen und Rastperioden sorgt dafür, dass die Thermistoren in verschiedenen Einstellungen einen längeren Service und Funktionalität bieten.

Innovative Strategien für Hochleistungsschaltungen

Für Schaltkreise, die hohe Leistung erfordern, können die Kombination von NTC -Thermistoren mit Komponenten wie Relais oder Thyristoren die Ausdauer des Stromkreises verbessern.Diese Elemente verarbeiten Widerstand und Temperaturschwankungen und stabilisieren die Schaltung sogar nach der Stromversorgung.Eine effektive Strategie für Schaltungsdesign umfasst mehrere Facetten, um sicherzustellen, dass die Vorgänge sicher und effizient bleiben und durch tiefgreifende theoretische und elektronische Aspekte tiefgreifend unterstrichen werden.

Feinabstimmungsleistung in Kontexten mit geringer Leistung

Umgekehrt zeigen NTC-Thermistoren in Systemen mit geringer Leistung einen bemerkenswerten Effizienz, da die geringste Wärmeerzeugung zu diesen Setups passt.Dies macht sie ideal für kleine Anwendungen, die ein präzises aktuelles Management fordern.Nachdenklich entwickelte Schaltkreise mit geringer Leistung nutzen die Einfachheit und schnelle Reaktion der Thermistoren, minimieren Fehler und die Zuverlässigkeit.Dies zeigt ihre vielseitige Verwendung über verschiedene Leistungseinstellungen hinweg und enthüllt ihre Anwendungsfinesse.

Kriterien für eine effektive Auswahl

Bei der Auswahl von Thermistoren müssen mehrere kritische Überlegungen behandelt werden, um sicherzustellen, dass sie die Anforderungen der Anwendung effektiv erfüllen.Der Prozess beinhaltet die Bewertung einer Reihe von Faktoren, um die besten Anforderungen Ihrer spezifischen Anforderungen zu finden.

Temperaturbereich: Die wichtigste Überlegung ist der Temperaturbereich, in dem der Thermistor betrieben wird.Es ist entscheidend, einen Thermistor auszuwählen, der die Umgebungsbedingungen seiner beabsichtigten Anwendung bewältigen kann.Beispielsweise wirken NTC -Thermistoren typischerweise innerhalb eines Bereichs von -50 ° C bis 250 ° C wirksam, was sie für verschiedene Anwendungen vielseitig vielseitig macht.

Widerstand und Toleranz: Der Nennwiderstand bei einer Standardtemperatur (normalerweise 25 ° C) und die Toleranzniveaus sind wesentliche Faktoren.Diese Werte müssen für die Anwendung geeignet sein, um genaue Temperaturwerte zu gewährleisten.Die Widerstandstoleranz kann die Genauigkeit der Temperaturmessungen beeinflussen, wobei die Optionen von engen Toleranzen für kritische Anwendungen bis hin zu entspannteren Toleranzen für weniger anspruchsvolle Verwendungen reichen.

Stabilität und Langlebigkeit: Die Stabilität oder Drift eines Thermistors gibt an, wie sich sein Widerstand im Laufe der Zeit unter konstanten Bedingungen ändern kann.Die Auswahl von Thermistoren mit minimaler Drift ist entscheidend für die Aufrechterhaltung der Zuverlässigkeit über die Lebensdauer der Anwendung, insbesondere in kritischen Messszenarien.

Ansprechzeit : Die Reaktionszeit oder die Geschwindigkeit, mit der der Thermistor auf Temperaturänderungen reagiert, ist ebenfalls von entscheidender Bedeutung.Dies ist besonders wichtig in dynamischen Umgebungen, in denen sich die Temperatur schnell ändert.Die Reaktionszeit kann je nach Konstruktion und Verkapselung des Thermistors erheblich variieren.

Physikalische Abmessungen und Verpackungen: Die Größe und Verpackung des Thermistors muss für die spezifische Anwendung geeignet sein.Die Optionen reichen von kleinen Oberflächenbereichen für kompakte Elektronik bis hin zu größeren, robusteren Sondenstilen für industrielle Umgebungen.

Umweltkompatibilität: Betrachten Sie die Kompatibilität des Thermistors mit Umweltfaktoren wie Feuchtigkeit, Druck und potenzieller chemischer Exposition.Verschiedene Einkapselungsoptionen wie Glas oder Epoxidhaben können Schutz vor diesen Umweltherausforderungen bieten.

Kosteneffizienz und Verfügbarkeit: Schließlich sollten die Kosten und die Verfügbarkeit des Thermistors berücksichtigt werden.Es ist wichtig, Leistungsspezifikationen mit Budgetbeschränkungen auszugleichen und sicherzustellen, dass der ausgewählte Thermistor bei zuverlässigen Lieferanten leicht erhältlich ist.

Abschluss

Thermistoren, einschließlich negativer Temperaturkoeffizienten (NTC) als auch positiver Temperaturkoeffizienten (PTC), zusammen mit Varistoren sind ein wesentlicher Bestandteil der Regulation der Strom- und Spannungsschwankungen der Netzteilschaltungen.Ihre sorgfältige Integration hält nicht nur die betriebliche Effizienz, sondern verteidigt auch robust gegen schädliche elektrische Unregelmäßigkeiten.Ein umfassendes Verständnis ihrer Attribute und Einschränkungen ermöglicht es Experten, die Sicherheit der Schaltung zu stärken und die Gesamtleistung zu steigern.
