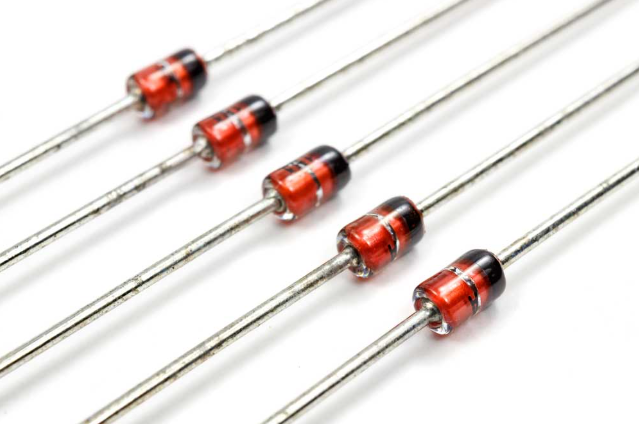

Eine Diode ist eine Halbleiterkomponente, mit der der Strom des elektrischen Stroms durch Bewegung in nur eine Richtung gesteuert wird.Es hat zwei Terminals: die Anode (positiv geladen) und die Kathode (negativ aufgeladen).

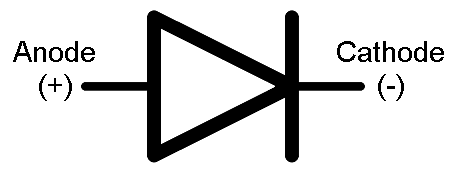

Abbildung 2. Diodensymbol
Wenn die Diode vorwärts vorgespannt ist-die Anode ist eine höhere Spannung als die Kathode-, erzeugt er einen leitenden Pfad, der den Strom durchlaufen lässt.Wenn die Diode jedoch umgekehrt ist, mit der Kathode bei einer höheren Spannung, verhindert sie, dass der Strom fließt und als elektrische Barriere wirkt.
Dioden spielen eine wichtige Rolle bei elektronischen Schaltkreisen, um sicherzustellen, dass sich der Strom in die beabsichtigte Richtung bewegt.Ihr Verhalten wird oft mit einem Einwegventil in der Sanitärverbindung verglichen, bei dem Wasser (oder Strom) frei in eine Richtung fließen kann, aber in der anderen blockiert ist.Diese Funktionalität macht Dioden für Gleichrichter, Signalverarbeitung und Schaltungsschutz nützlich.
Bevor Sie eine Diode in einer Schaltung verwenden, ist es wichtig zu überprüfen, ob sie wie erwartet funktioniert.Der einfachste Weg, eine Diode zu testen, ist mit einem digitalen Multimeter (DMM) auf den Diodenmodus.Diese Einstellung wendet eine kleine Spannung über die Diode an und misst, wie viel Spannung durch sie sinkt, um festzustellen, ob die Diode funktionsfähig ist.
Für eine gründlichere Analyse ist die Überprüfung der Spannung und Strombewertungen der Diode erforderlich.Diese Informationen finden Sie im Datenblatt der Diode, und für präzise Messungen können erweiterte Testgeräte erforderlich sein.
• Digital Multimeter (DMM) mit Diodenmodus - benötigt für die Messung des Spannungsabfalls und der grundlegenden Funktionalität der Diode.
• Datenblatt oder Spezifikationen Referenz - Nützlich zum Vergleich von Testergebnissen mit Herstellerwerten.
• Zusätzliche Testgeräte (falls erforderlich) - Für detailliertere Bewertungen können spezielle Tools erforderlich sein.
Ein digitales Multimeter (DMM) ist das zuverlässigste Tool zum Testen einer Diode.Es gibt zwei Hauptmethoden: den Diodenmodus -Test (bevorzugt) und der Widerstandsmodus (alternativ).
Diese Methode bietet den genauesten Lesen des Spannungsabfalls einer Diode.
Schritt-für-Schritt-Prozess
• Strom ausschalten -Stellen Sie sicher, dass die Schaltung vollständig de-verstärkt ist, um Störungen zu verhindern.
• Stellen Sie den Multimeter ein - Wählen Sie den Diodenmodus (dargestellt durch ein Diodensymbol).
• Schließen Sie die Sonden an - Legen Sie die rote Sonde auf die Anode und die schwarze Sonde auf die Kathode.Der Multimeter sollte einen Spannungsabfall aufweisen: 0,6–0,7 V für Siliziumdioden und 0,2–0,3 V für Schottky -Dioden.
• Die Sonden umkehren -Wenn die Diode funktionsfähig ist, sollte die Anzeige OL (überlimit) oder einen hohen Widerstand anzeigen, was auf eine ordnungsgemäße umgekehrte Blockierung hinweist.

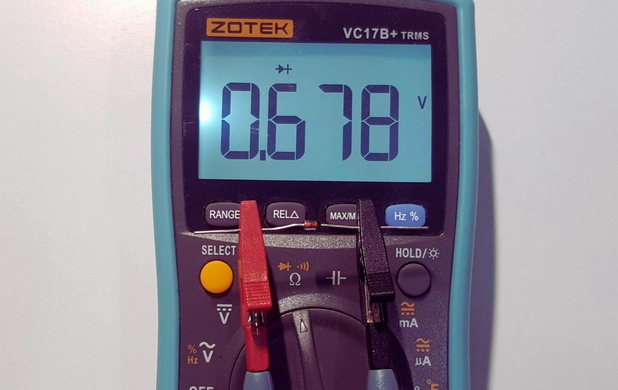

Abbildung 3. Diodenmodus -Test
Wenn dem Multimeter den Diodenmodus fehlt, überprüfen Sie den Widerstandsmodus, um die Funktionalität der Diode zu überprüfen.
Schritt-für-Schritt-Prozess:
• Strom ausschalten - Trennen Sie jede Stromquelle, um genaue Messwerte zu gewährleisten.
• Stellen Sie den Multimeter ein - Wechseln Sie in den Widerstandsmodus (ω -Einstellung).
• Vorwärtsfestigkeit messen : Legen Sie die rote Sonde auf die Anode und die schwarze Sonde auf die Kathode.Eine funktionelle Diode sollte in dieser Richtung einen niedrigen Widerstand aufweisen.
• Reverse Widerstand messen: Umkehren Sie die Sonden um (schwarz auf der Anode, rot auf der Kathode).Eine funktionierende Diode sollte OL oder sehr hohen Widerstand in dieser Richtung anzeigen.
• Überprüfen Sie die Messwerte: Vergleichen Sie mit einer bekannten guten Diode, um das erwartete Verhalten zu bestätigen.

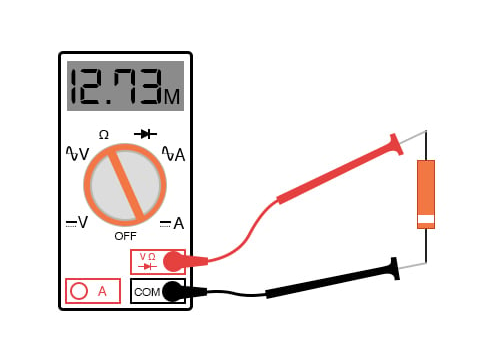

Abbildung 4. Testmodus -Test
Dioden können auf verschiedene Weise scheitern und Schaltungsstörungen verursachen.Das Verständnis dieser Fehlermodi hilft bei der schnellen Fehlerbehebung und Reparatur.
Wenn die Diode mit einem Multimeter getestet wird, zeigt die Diode OL (Überlimit) oder einen hohen Widerstand in beide Richtungen.Die Schaltung kann aufgrund des unterbrochenen Stromflusses aufhören zu arbeiten.Ersetzen Sie die Diode, da sie nicht mehr funktionsfähig ist.
Die Diode ermöglicht Strom in beiden Richtungen und zeigt bei Vorwärts und Rückwärtsbewegung einen geringen Widerstand oder nahezu identischen Spannungsabfälle.Dies kann zu übermäßigem Stromfluss und potenziellen Schäden an anderen Komponenten führen.Replace the faulty diode to restore proper circuit operation.
Die Schaltung arbeitet nicht oder verhält sich unvorhersehbar.The diode may completely block current flow if installed backward.Check the diode’s markings: the anode (positive) and cathode (negative) must be correctly oriented.Reinstall the diode in the correct direction.
The diode shows cracks, discoloration, or burnt marks. The circuit may fail intermittently before complete failure. The diode is exposed to voltage or current beyond its rated capacity, leading to excessive heat. Replace the diode with one that meets the circuit’s voltage and current requirements. Consider using a heatsink or improving ventilation to prevent future overheating.
The diode exhibits higher-than-expected voltage drop or leakage current, affecting circuit performance.Die Schaltung kann ineffizient arbeiten oder unter Last versagen.Überprüfen Sie, ob der Typ und die Spezifikationen der Diode den Anforderungen der Schaltung entsprechen.Ersetzen Sie es durch eine geeignete Alternative, z. B. das Umschalten von einer Schottky -Diode zu einer Siliziumdiode bei Bedarf.
To identify diode failures, first, understand how a properly functioning diode behaves.Eine Diode ist ausgelegt, um Strom in eine Richtung (Vorwärtsvorspannung) zu leiten und gleichzeitig in die andere (umgekehrte Vorspannung) zu blockieren.
Bei der Vorspannung bietet eine gute Diode einen minimalen Widerstand, sodass der Strom nur mit einem kleinen Spannungsabfall passieren kann.Für eine typische Siliziumdiode sollte dieser Abfall zwischen 0,6 und 0,7 Volt liegen.Bei umgekehrter Verzerrung fungiert die Diode als Isolator und erzeugt eine hochauflösende Barriere, die den Stromfluss verhindert.
Eine fehlerhafte Diode erzeugt häufig abnormale Spannungswerte.Wenn der Vorwärtsspannungsabfall signifikant niedriger ist als erwartet, kann die Diode kurzgeschlossen werden.Wenn der Strom in umgekehrter Verzerrung fließt, kann die Diode möglicherweise interne Schäden haben, was zu Leckagen führt.Durch die Überprüfung dieser Verhaltensweisen mit einem Multimeter können fehlerhafte Komponenten bestimmen.
• Schnelle und zuverlässige Messungen - Ein digitales Multimeter bietet schnelle und präzise Messwerte, sodass es einfach ist, die Diodenleistung zu bewerten.
• Grab für AC -to -DC -Umwandlung - Dioden spielen eine Schlüsselrolle bei Gleichrichterschaltkreisen und gewährleisten einen reibungslosen Übergang von Wechsel zu Gleichstrom.
• Verhindert Schäden um Rückspannungen - ordnungsgemäß funktionierende Dioden schützen elektrische Komponenten vor unbeabsichtigten Stromfluss und verringern das Risiko eines Schaltungsausfalls.
• Mögliche falsche Lesungen - Eine defekte Diode kann immer noch einen hohen Widerstand sowohl in der Vorwärts- als auch in der umgekehrten Verzerrung aufweisen, was zu ungenauen Bewertungen führt.
• Temperaturempfindlichkeit - Temperaturänderungen können die elektrischen Eigenschaften einer Diode beeinflussen und die Testergebnisse beeinflussen.
• Höhere Kosten für digitale Multimeter - Während digitale Modelle mehr Genauigkeit bieten, sind sie oft teurer als analoge Alternativen.

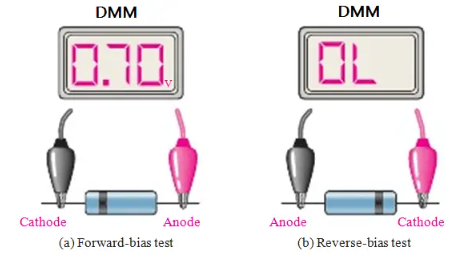

Abbildung 5. Testen einer Diode mit einem analogen Multimeter
Im Gegensatz zu digitalen Multimetern haben analoge Multimeter keinen Diodenmodus.Stattdessen muss die Diode mit dem Widerstandsmodus (ω -Einstellung) getestet werden.Diese Methode hilft zu bestimmen, ob die Diode in einer Richtung ordnungsgemäß läuft und gleichzeitig den Strom in der anderen blockiert.
Bereiten Sie den Multimeter vor
• Stellen Sie den Multimeter auf den Widerstandsmodus (ω) ein.
• Wählen Sie einen niedrigen Widerstandsbereich für den ersten Test.
Testen Sie in Vorspannung (Anode zu rot, Kathode zu Schwarz)
• Legen Sie die rote Sonde auf die Anode und die schwarze Sonde auf die Kathode.
• Eine funktionale Diode sollte einen niedrigen Widerstand anzeigen und dies ermöglicht, den Strom zu übergeben.
Testen Sie die umgekehrte Verzerrung (umkehren Sie die Sonden um, erhöhen Sie die Widerstandseinstellung)
• Umkehren Sie die Sonden um: Schwarz in die Anode, rot zur Kathode.
• Erhöhen Sie die Widerstandseinstellung des Multimeters auf hoch.
• Eine funktionierende Diode sollte einen hohen Widerstand oder OL (OL-Limit) zeigen, was bedeutet, dass sie den Rückstrom korrekt blockiert.

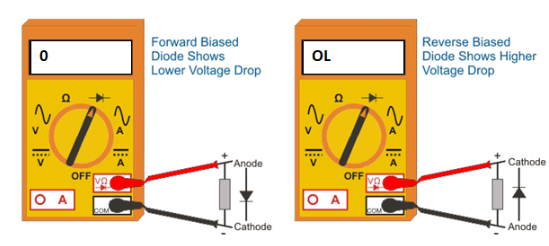

Ein digitales Multimeter ist ein wertvolles Instrument zur Bewertung der Diodenleistung.Es bietet zwei Testmodi - Didenmodus und Widerstandsmodus -.
• Der Diodenmodus misst den Spannungsabfall bei Vorwärtsverzerrungen und bestätigt den ordnungsgemäßen Betrieb.
• Der Widerstandsmodus prüft, ob ein ungewöhnlich hoher oder niedriger Widerstand auf interne Schäden oder Ausfälle hinweisen kann.
Regelmäßige Diodentests stellt sicher, dass die Komponenten in einem Schaltkreis korrekt funktionieren und Fehler verhindert, die die Gesamtsystemleistung beeinflussen könnten.Durch die frühzeitige Identifizierung fehlerhafter Dioden können Sie andere elektronische Komponenten schützen und die Zuverlässigkeit der Schaltung aufrechterhalten.
Das Testen von Dioden ist eine grundlegende Fähigkeit für Sie.Wenn Sie verstehen, wie Dioden funktionieren und wie Sie sie genau testen können, können Sie viele häufige elektrische Probleme verhindern und die Zuverlässigkeit Ihrer Schaltungen verbessern.Unabhängig davon, ob ein digitales oder analoges Multimeter verwendet wird, bieten die hier beschriebenen Techniken einen robusten Rahmen für die Diagnose und Lösung von Problemen mit Dioden.Denken Sie daran, dass der korrekte Betrieb von Dioden für die optimale Leistung vieler elektronischer Geräte verwendet wird, wodurch ihre Tests nicht nur eine Aufgabe, sondern eine Notwendigkeit für die Aufrechterhaltung der Integrität und Funktionalität elektrischer Systeme verwendet werden.
Wenn eine Diode in einer Schaltung fehlgeschlagen ist, können Sie mehrere Anzeichen bemerken.In der Regel kann die Schaltung nicht mehr als so konzipiert funktionieren, da die Diode den Stromfluss nicht länger regulieren kann.Eine fehlgeschlagene Diode kann zu einer übermäßigen Wärmeerzeugung bei der Komponente, der sichtbaren Schädigung oder der Verfärbung oder ungewöhnlichen Gerüchen nach Überhitzung führen.In Fällen, in denen sich die Dioden abschließt, kann der Strom in beide Richtungen fließen, was zu weiteren Schaltungsstörungen oder sogar zu einer Schädigung anderer Komponenten führt.
Auch ohne Multimeter können Sie die Funktionalität einer Diode mit einem Akku, einem Widerstand und einer kleinen Glühbirne oder LED testen.Schließen Sie die Batterie in Reihe mit dem Widerstand und der Diode an und dann mit der Glühbirne.Wenn die Diode korrekt funktioniert, leuchtet das Licht nur dann, wenn die Diode korrekt in der Schaltung ausgerichtet ist, wodurch der Strom fließen kann.Wenn Sie die Diode umkehren und das Licht immer noch beleuchtet, ist die Diode wahrscheinlich kurz und daher schlecht.
Dioden sind typischerweise kleine Komponenten mit zwei Leitungen und sind mit einem Symbol für Schaltpläne markiert - ein Dreieck, das auf eine Linie zeigt.Physikalisch haben die meisten Dioden eine Linie oder eine Bande an einem Ende, die die Kathode (negative Seite) anzeigen, während das andere Ende die Anode ist (positive Seite).In einer Schaltkarton können Dioden auch mit einem "D" gekennzeichnet werden, gefolgt von einer Zahl (z. B. D1, D2).
Eine Diode ermöglicht es in erster Linie, dass Strom nur in eine Richtung fließt - von seiner Anode bis zu seiner Kathode - und blockiert sie in die entgegengesetzte Richtung.Dieser Richtungsfluss macht Dioden für Aufgaben wie das Umwandeln von Wechselstrom (Wechselstrom) in DC (Gleichstrom) nützlich.In einem vorwärts gerichteten Zustand (Anode, der mit einer positiven Spannung in Bezug auf die Kathode verbunden ist) leitet eine Diode Strom.In einem umgekehrten Zustand blockiert es den Strom und fungiert als Isolator, sofern die Rückspannung nicht die Bruchspannung der Diode überschreitet, was zu Schäden führen kann.
Um zu bestimmen, welches Anschluss einer Diode positiv (Anode) oder negativ (Kathode) ist, suchen Sie nach den physikalischen Markierungen auf der Diode selbst.Die Kathode ist typischerweise mit einer Linie oder einer Bande gekennzeichnet.Stellen Sie beim Anschließen in einer Schaltung sicher, dass das nicht markierte Ende (Anode) in Richtung der positiven Spannungsseite liegt.Wenn Sie die Diode testen oder keine visuellen Markierungen haben, kann die Verwendung eines Multimeter -Setzes für den Diodenmodus die richtige Ausrichtung bestätigen, indem Sie überprüfen, wo die Diode durchgeführt wird.
