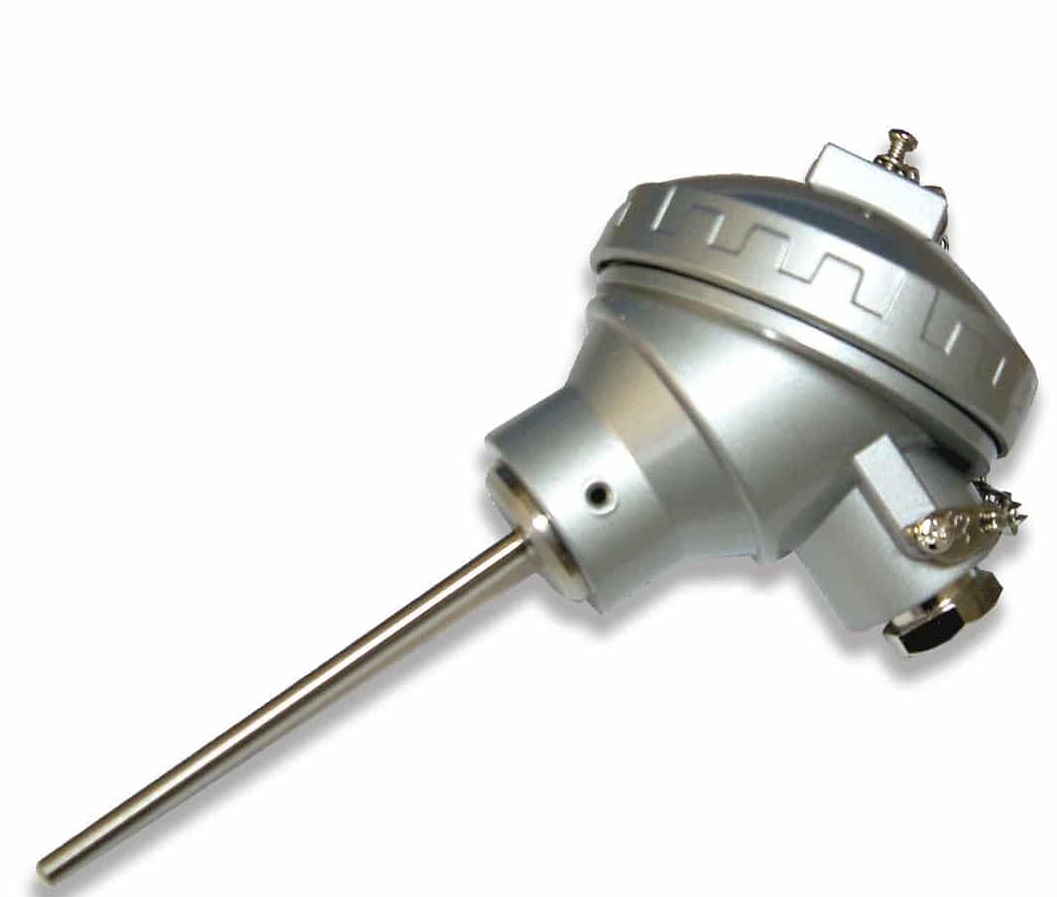

Wie funktionieren RTD -Sensoren?

Widerstandstemperaturdetektoren (RTDs) sind spezielle Sensoren, die die Temperatur durch Erfassungsänderungen des elektrischen Widerstands genau messen.Das zugrunde liegende Prinzip ist einfach: Wenn sich die Temperatur ändert, ändert sich der elektrische Widerstand bestimmter Materialien auf vorhersehbare Weise.Diese Beziehung bildet die Grundlage für die Funktionsweise von RTDs.

Das für ein RTD ausgewählte Material ist wichtig, da es bestimmt, wie der Sensor auf Temperaturänderungen reagiert.Wenn die Temperatur zunimmt, nimmt auch der Widerstand des Materials zu.Ingenieure kalibrieren den Sensor sorgfältig, um sicherzustellen, dass diese Widerstandsänderungen mit den tatsächlichen Temperaturschwankungen übereinstimmen, sodass der Sensor genaue Messungen erzeugen kann.

Damit die RTD präzise Messwerte liefern, müssen seine empfindlichen Komponenten gut isoliert sein.Isolationsmaterialien wie PVC oder Silikonkautschuk werden typischerweise für Temperaturen unter 250 ° C verwendet.Diese Materialien schützen den Sensor vor externen Umwelteinflüssen und gewährleisten die Genauigkeit.Darüber hinaus umgibt eine schützende Metalllegierung, die chemisch inert ist, die Kernteile des Sensors.Diese Schutzschicht schützt vor physikalischen Schäden und chemischen Expositionen, die die Leistung des Sensors beeinträchtigen könnten.

Der in einem RTD verwendete Metalldraht bestimmt den Temperaturbereich, den er verarbeiten kann.Zum Beispiel ist Platin ideal für die Messung der Temperaturen bis zu 660 ° C aufgrund seines konsistenten und stabilen Verhaltens über einen weiten Bereich.Für weniger extreme Temperaturen, wie z. B. unter 300 ° C, ist Nickel eine geeignete Wahl.Während es nicht die gleiche Präzision wie Platin bietet, bietet Nickel zuverlässige Messwerte für weniger anspruchsvolle Anwendungen.

Einer der wichtigsten Vorteile von RTDs ist ihr lineares Verhalten zwischen 0 ° C und 100 ° C.Diese Linearität erleichtert die Berechnung der Temperatur aus Widerstandsmessungen, was bei Anwendungen, die eine enge Temperaturregelung erfordern, von entscheidender Bedeutung ist.Die Genauigkeit des Sensors hängt von einer spezifischen Berechnung ab, die als Resistenztemperaturkoeffizient (α) bezeichnet wird und aus der Änderung des Widerstands zwischen 0 ° C und 100 ° C abgeleitet wird.Dieser Koeffizient stellt sicher, dass der Sensor eingerichtet ist, um konsistente und zuverlässige Temperaturwerte zu liefern. Der Widerstandstemperaturkoeffizient, der mathematisch dargestellt wird, als:

R₀​ Und $R_ {100}$ sind Widerstände bei 0 ° C bzw. 100 ° C.

Merkmale von RTD -Sensoren

Toleranzklassen

RTD -Sensoren werden anhand ihrer Toleranzklassen kategorisiert, die die Genauigkeit des Sensors über einen bestimmten Temperaturbereich definieren.Der am häufigsten verwendete Standard ist die "DIN" -Kurve für Platin -RTDs.Der DIN -Standard setzt den Basiswiderstand bei 100 Ohm bei 0 ° C mit einem TCR von 0,00385 Ohm/Ohm/° C.DIN -Toleranzkurse umfassen:

• Klasse A: ± (0,15 + 0,002 | t | ° C)
• Klasse B: ± (0,3 + 0,005 | t | ° C)
• Klasse C: ± (1,2 + 0,005 | t | ° C)

Sensorelemente

RTD -Sensoren können unterschiedliche Materialien für das Erfassungselement verwenden, die jeweils einzigartige Eigenschaften haben.Der häufigste Sensor ist der 100-Ohm-Platin-RTD, der eine hohe Genauigkeit und Stabilität bietet.Andere Materialien wie Nickel und Kupfer werden ebenfalls verwendet, sind jedoch über breitere Temperaturbereiche weniger linear oder stabil.

Sensorverbindungen

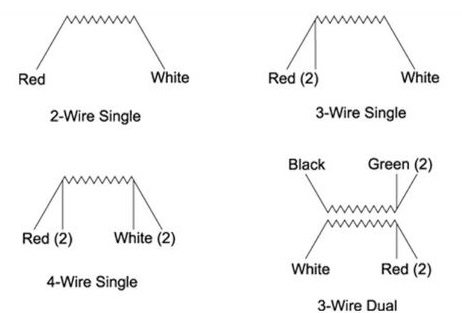

RTD-Sensoren sind in verschiedenen Lead-Wire-Konfigurationen erhältlich, die jeweils für spezifische Genauigkeitsanforderungen ausgelegt sind:

• Zwei-Draht-Sensoren: Einfach, aber unter Ungenauigkeiten aufgrund von Bleifestigkeit leiden.
• Drei-Draht-Sensoren: Die häufigste Konfiguration, kompensiert den Lead -Widerstand und bietet ein Gleichgewicht zwischen Genauigkeit und Benutzerfreundlichkeit.
• Vier Drahtsensoren: Stellen Sie die höchste Präzision an, indem Sie die Auswirkungen der Bleidrahtbeständigkeit vollständig beseitigen, obwohl sie in industriellen Anwendungen seltener sind.

Bleidrahteffekte

In RTD-Systemen kann der Bleidrahtwiderstand Messfehler einführen, insbesondere in zwei Drahtkonfigurationen.Um dem entgegenzuwirken, werden drei Draht- und Vier-Draht-Konfigurationen verwendet.Drei-Draht-Sensoren verwenden eine Kompensationsschleife, um den Bleiwiderstand zu berücksichtigen, während vier Drahtsensoren die Wirkung der Bleidrähte auf die Messung vollständig negieren.

Anwendungen von RTD -Sensoren

RTD -Sensoren sind aufgrund ihrer hohen Genauigkeit und Zuverlässigkeit der Temperaturmessung in verschiedenen Branchen in verschiedenen Branchen weit verbreitet.In der Automobilindustrie spielen sie eine wichtige Rolle bei der Überwachung der Motortemperaturen, des Ölspiegels und der Luftaufnahmetemperaturen, um die optimale Leistung von Fahrzeugen zu gewährleisten.Im Elektroniksektor werden RTDs in Geräten verwendet, bei denen eine präzise Temperaturüberwachung und -stabilisierung erforderlich sind, um die Funktionalität empfindlicher Komponenten aufrechtzuerhalten.Die Lebensmittel- und Getränkeindustrie stützt sich auch auf RTD -Sensoren, um eine konsistente Temperaturkontrolle während der Verarbeitungs- und Verteilungsstufen sicherzustellen, die sowohl für die Produktqualität als auch für die Sicherheit erforderlich sind.In Luft- und Raumfahrt- und Verteidigungsanwendungen werden RTDs häufig in Systemen verwendet, die eine präzise und stabile Temperaturkontrolle erfordern, da jede Abweichung schwerwiegende Folgen haben könnte.Schließlich sind RTD -Sensoren im medizinischen Gebiet ein wesentlicher Bestandteil des stabilen Betriebs von medizinischen Geräten und Instrumenten, bei denen genaue Temperaturmesswerte für die Patientensicherheit und das ordnungsgemäße Funktionieren von Geräten von entscheidender Bedeutung sind.

Abschluss

RTD -Sensoren sind wichtige Werkzeuge für eine genaue Temperaturmessung über einen weiten Anwendungsbereich.Ihre Konstruktion, basierend auf der vorhersehbaren Resistenz-Temperatur-Beziehung von Metallen wie Platin, ermöglicht hohe Präzision und Zuverlässigkeit.Durch die Auswahl des entsprechenden Sensorelements, der Konfiguration und des Kompensationsmethode können RTDs auch in den anspruchsvollsten Umgebungen stabile Temperaturwerte bereitstellen.Ob in Automobilsystemen, industriellen Prozessen oder Luft- und Raumfahrtanwendungen, RTD -Sensoren spielen eine wichtige Rolle bei der Sicherung einer genauen und konsistenten Temperaturüberwachung.

Häufig gestellte Fragen [FAQ]

1. Wie funktioniert ein RTD -Sensor?

RTD -Sensoren funktionieren basierend auf der Beziehung zwischen Temperatur und elektrischem Widerstand in Metallen.Mit zunehmender Temperatur des Metalls steigt auch sein Widerstand gegen den Stromfluss.Das gleiche Prinzip gilt für das Resistenzelement des RTD, bei dem ein Temperaturanstieg zu einem entsprechenden Anstieg des elektrischen Widerstands führt, gemessen in Ohm (ω).Durch Messen dieser Widerstandsänderung kann die Temperatur genau bestimmt werden.

2. Was ist der Unterschied zwischen einem RTD und einem Thermoelement?

Der Hauptunterschied zwischen einem RTD und einem Thermoelement liegt in ihrem Temperaturbereich und ihrer Genauigkeit.RTDs sind im Allgemeinen auf die Messung der Temperaturen von bis zu 1000 Grad Fahrenheit beschränkt, während bestimmte Thermoelemente die Temperaturen bis zu 2700 Grad Fahrenheit messen können.RTDs sind jedoch genauer und bieten wiederholbare Messwerte als Thermoelemente, sodass sie in Anwendungen vorzuziehen sind, bei denen Präzision kritisch ist.

3. Wie wird ein RTD zur Messung der Temperatur verwendet?

RTDS messen die Temperatur durch verschiedene Konfigurationen, aber die häufigste Methode besteht darin, die Leitungen des Sensors mit einem Datenerfassungsgerät anzuschließen.Das rote Blei ist mit der positiven Anregungsquelle verbunden, während das schwarze oder weiße Blei mit der negativen Anregung verbunden ist.Der Widerstand des Sensors ändert sich mit der Temperatur und diese Änderung wird gemessen, um die Temperatur zu bestimmen.

4. Warum hat ein RTD drei Drähte?

Drei-Wire-RTDs sollen den Widerstand der Bleidrähte kompensieren.Der dritte Draht ermöglicht eine separate Messung des Bleidrahtwiderstands, der dann von der Gesamtmessung abtrahiert wird.Diese Korrektur verbessert die Genauigkeit des Temperaturwerts, insbesondere in Anwendungen, bei denen lange Leitkabel erhebliche Fehler verursachen können.Aufgrund ihrer Genauigkeit und Kosteneffizienz sind Dreidraht-RTDs zum Branchenstandard geworden, insbesondere in Sektoren wie Raffinerien, Chemieanlagen und petrochemischen Industrien, in denen eine präzise Temperaturkontrolle wesentlich ist.

5. Was ist der Unterschied zwischen einem PT100 und einem RTD?

Ein PT100 ist eine bestimmte Art von RTD."Pt" bezieht sich auf Platin, das im Sensor verwendete Material, und "100" zeigt an, dass der Sensor einen Widerstand von 100 Ohm bei 0 ° C hat.Im Wesentlichen sind alle PT100 -Sensoren RTDs, aber nicht alle RTDs sind PT100s.RTD ist der allgemeine Begriff für Widerstandstemperaturdetektoren, während sich PT100 auf einen bestimmten Typ mit spezifischen Merkmalen bezieht.
