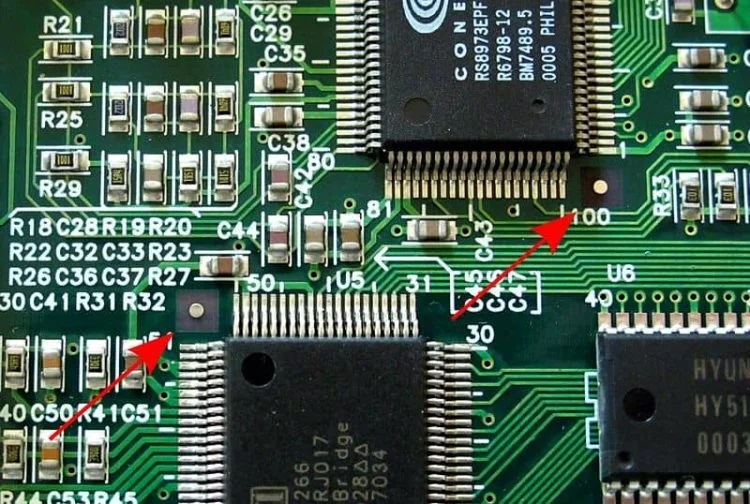

PCB -Referenzbezeichnungen, die Sie wissen sollten

Die Siebdruckschicht in einem Layout für gedruckte Leiterplatten (PCB) ist ein wichtiges Werkzeug, das sowohl die Montage als auch die Funktionalität elektronischer Designs unterstützt.Während sein Hauptzweck darin besteht, eine genaue Platzierung der Komponenten während der Baugruppe zu leiten, bietet der Siebdruck mehrere zusätzliche wichtige Rollen.Von der Erleichterung der Ausrichtung mit Herstellungen bis hin zu Markierungsorientierungen und der Ermöglichung der Identifizierung durch Referenzbezeichnungen erweist sich der Siebdruck im Laufe des Lebenszyklus eines PCB von der Entwicklung bis zur Bereitstellung unverzichtbar.

Katalog

Überblick über Referenzbezeichnungen

Referenzbezeichnungen sind standardisierte Markierungen auf der Siebdruckschicht einer gedruckten Leiterplatte (PCB), die Komponenten, Baugruppen und andere Elemente eindeutig identifizieren.Diese alphanumerischen Etiketten sind ein wesentlicher Bestandteil des Designs, der Montage und der Wartung von PCBs und bieten Klarheit und Konsistenz im gesamten Produktlebenszyklus.Durch die Befolgung des ASME Y14.44-2008-Standards sorgen Referenzbezeichnungen bei der Benennung von Konventionen und ermöglichen eine nahtlose Kommunikation.Zusätzlich zu Referenzbezeichnungen funktionieren mehrere ergänzende Siebdruckindikatoren in Verbindung, die die PCB -Funktionalität und -zuverlässigkeit verbessern können:

• Kennzeichen: Zugelder sind Ausrichtungspunkte, die von automatisierten Pick-and-Place-Maschinen während der Baugruppe verwendet werden.Diese Markierungen sorgen für eine genaue Platzierung von Komponenten, indem sie als Referenz für die optischen Systeme der Maschine dienen und Fehler in der Produktion verringern.
• Pin 1 Indikatoren: In erster Linie assoziiert mit integrierten Schaltungen (ICs), diese Markierungen bezeichnen die Ausrichtung der Komponente.Die korrekte Orientierung ist wichtig, um die beabsichtigten elektrischen Verbindungen aufrechtzuerhalten und mögliche Schaltungsausfälle zu vermeiden.
• Polaritätsindikatoren: Für polarisierte Komponenten wie Kondensatoren und Dioden definieren diese Markierungen die richtige Richtung für Spannung oder Strom.Eine Fehlausrichtung von polaritätsempfindlichen Teilen kann zu Fehlfunktionen oder Schäden führen, was diese Indikatoren wichtig macht.

Diese Hilfs -Siebdruckmarkierungen ergänzen Referenzbezeichnungen, indem sie die Montageeffizienz verbessern, das Fehlerrisiko minimieren und die Diagnose und Reparatur unterstützen.Insgesamt tragen sie zur Zuverlässigkeit und Präzision von PCBs bei, um sicherzustellen, dass jeder Board seine beabsichtigten Leistungsstandards entspricht.Referenzbezeichnungen und ihre unterstützenden Indikatoren spielen eine große Rolle bei der Organisation und Kommunikation der Designabsichten und erleichtern reibungslose Übergänge von der Konstruktion zu Montage und darüber hinaus.Durch die Einhaltung standardisierter Praktiken erzeugen diese Markierungen eine qualitativ hochwertige PCB-Produktion und -wartung.

Arten von PCB -Referenzbezeichnern

PCB -Referenzbezeichnungen standardisieren ihr Format und ihre Verwendung in der gesamten Elektronikindustrie.Dies gewährleistet Einheitlichkeit und Klarheit in Bezug auf Design, Montage und Wartung.Unter den Standardtypen von Referenzbezeichnern folgt am häufigsten der Einheitsnummerierungsmethode oder dem Komponentencode, bei dem jeder Komponententyp abgekürzt und mit einer eindeutigen Zahl kombiniert wird.

Referenz Bezeichnung	PCB Element	Referenz Bezeichnung	PCB Element
A	Montage	Ps	Stromversorgung
An, as	Antenne	Q, Tr	Transistor
Ar	Verstärker	R	Widerstand, Potentiometer
B	Batterie	Rt	Thermistor
Br	Brückengleichrichter	RLA, Ry	Relais
Bz	Summer	S, SW	Schalten
C	Kondensator	Tp	Testpunkt
CB	Leistungsschalter	Tr	Transistor, Wandler
D	Diode	U	IC, untrennbar Montage
M	Messgerät, Messung Gerät	W	Kabel, Kabel, CUSBAR
Mh	Montageloch	XTAL	Kristall Gleichrichter
Op	Operativ Verstärker	Xmer	Transformator
P	Stecker	Y	Kristall Oszillator

Der Beitrag von Referenzbezeichnern zum PCB -Design

Referenzbezeichnungen sind ein Eckpfeiler effektiver PCB -Designs, -Anbaugruppen und -wartung und bieten ein strukturiertes Rahmen für die Verwaltung von Komponenten und Schaltungsfunktionen.Ihre Rolle kann in drei Phasen unterteilt werden:

Design

Während der Entwurfsphase ermöglichen Referenzbezeichnungen die klare Organisation von Schaltplätzen und NetList -Verbindungen.Diese systematische Kennzeichnung stellt sicher, dass Komponenten logisch platziert sind, was effiziente Schaltungslayouts erleichtert und die Entwurfsterationen minimiert.Durch die Zuweisung jeder Komponente eine eindeutige Kennung, die die Klarheit selbst in komplexen Schaltungen beibehalten kann, was es einfacher macht, Änderungen oder Upgrades zu implementieren.

Montage

Referenzbezeichnungen sind im Montageprozess unverzichtbar, insbesondere in automatisierten Workflows.Maschinen sind auf diese Markierungen angewiesen, um eine genaue Platzierung und Ausrichtung der Komponenten zu überprüfen.Dies verringert das Risiko von Fehlern, wie beispielsweise falsche Polarität oder falsch ausgerichtete Stifte, was zu Schaltungsfehlern führen kann.Durch die Straffung der Montage tragen Referenzbezeichnungen zu höheren Produktionsrenditen und reduzierten Nacharbeitskosten bei.

Test und Wartung

In der Testphase sind Designatoren wie Testpunkte wichtig, um Leistungsmetriken zu analysieren und Probleme zu identifizieren.Mit diesen Markierungen können Sie schnell bestimmte Schaltungselemente lokalisieren und ihr Verhalten unter verschiedenen Bedingungen bewerten.Während der Wartung oder Reparatur vereinfachen die Referenzbezeichnungen die Identifizierung fehlerhafter Komponenten und stellen sicher, dass die Ersetzungen genau sind und den ursprünglichen Spezifikationen entsprechen.Diese Standardisierung beschleunigt die Fehlerbehebung und verbessert die Gesamtsystemzuverlässigkeit.

Standardisierung und Auswirkungen

Die Implementierung von Referenzbezeichnern folgt den festgelegten Standards wie dem ASME Y14.44-2008.Die Einhaltung dieser Richtlinien gewährleistet die Einheitlichkeit bei den Designs über die Abnahme und die nahtlose Zusammenarbeit und Herstellung.Durch die effektive Integration von Referenzbezeichnern entwickeln sich PCB -Silkscreens zu leistungsfähigen Tools, die die Zuverlässigkeit der Karte verbessern, ihre Funktionalität optimieren und das Lebenszyklusmanagement vereinfachen.

Abschluss

Siebdruck und Referenzbezeichnungen sind wesentliche Elemente des PCB -Designs und bieten Unterstützung für genaue Montage, effiziente Tests und optimierte Wartung.Diese Tools stellen sicher, dass jede Phase der PCB-Entwicklung präzise und fehlerfrei ist.Die Einhaltung der Branchenstandards stärkt die Rolle von Referenzbezeichnern weiter bei der Schaffung zuverlässiger und leistungsstarker PCB.Durch die effektive Integration dieser Tools können Sie die Funktionalität optimieren und die langfristige Zuverlässigkeit ihrer elektronischen Systeme sicherstellen.
