Wie Gleichrichter verwandeln AC in DC -Kraft?

Gleichrichter sind wohltätige elektrische Geräte, die häufig verwendet werden, um den Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln.Durch die Aktivierung eines unidirektionalen Flusses der elektrischen Ladung lassen Gleichrichter den Strom nur in eine Richtung wandern.Ihre Rolle ist unverzichtbar, um den effektiven Betrieb verschiedener elektronischer Systeme zu gewährleisten, von Haushaltselektronik bis hin zu Industriemaschinen.Dieser Artikel enthält eine umfassende Erklärung für Gleichrichter, ihre Arbeitsprinzipien, -typen, Vorteile, Nachteile und Anwendungen.

Katalog

Überblick über Gleichrichter

Gleichrichter haben einen erheblichen Einfluss innerhalb der Elektrik, indem es den Wechselstrom (AC) in Gleichstrom (DC) umwandelt und Elektrizität in einem unidirektionalen Fluss führt.Diese Transformation unterstützt die Funktionalität einer Vielzahl elektronischer Systeme und Komponenten.Halbleiterdioden sind oft die Helden in diesem Umbauprozess.Während der positiven Phase einer Wechselstromwellenform ermöglicht die Diode den Strom Durchgang, aber während der negativen Phase wird der Fluss angehalten, was zu einem pulsierenden Gleichstrom führt.In der bevorstehenden Diskussion wird die Funktion von Gleichrichter und der Art und Weise untersucht, wie sie die Landschaft der Elektronik formen.

Gleichrichter bedienen verschiedene Anwendungen, einschließlich Stromversorgungen für elektronische Geräte, Batterieladrahmen und DC -Motorantriebe in der Branche.Ein typisches Beispiel ist ein Laptop-Leistungsadapter, der häufig einen Gleichrichter zum Umwandeln der Wandsockel-Wechselstrom in Geräte-nachhaltigem DC enthält, um einen reibungslosen und sicheren Betrieb zu gewährleisten.

Die Wirksamkeit von Gleichrichtersystemen hängt häufig von der Energieeffizienz ab, wobei der Energieverlust während der Umwandlung ein Anliegen der Leistung darstellt.Durch die Eindämmung dieser Verluste werden sowohl die wirtschaftliche Nachhaltigkeit als auch die Umweltvorteile verstärkt und stimmen mit einem tieferen Engagement für nachhaltige Praktiken überein.

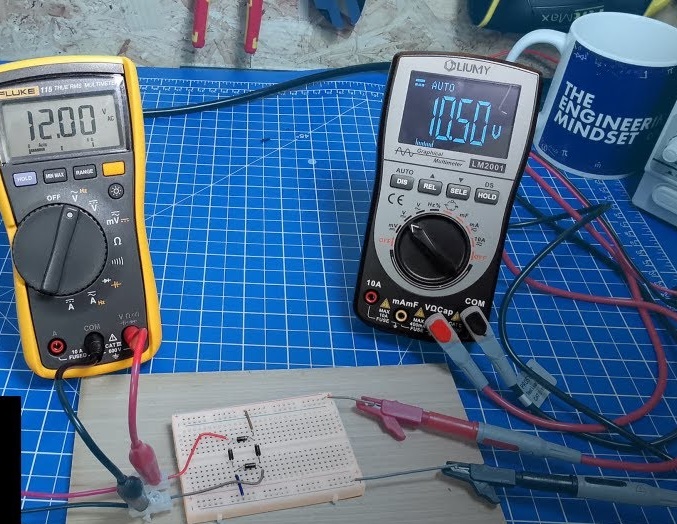

Wie funktionieren Gleichrichter?

Gleichrichter spielen eine tiefgreifende Rolle bei der Umwandlung des Wechselstroms (AC) in Gleichstrom (DC), eine Transformation, die für elektronische Systeme wichtig ist, die eine stetige und zuverlässige DC -Leistung fordern.Diese Transformation erleichtert den Betrieb zahlreicher elektronischer Geräte und gewährleistet ihre gute Leistung.Das Ergreifen dieses Prozesses ist ein wesentlicher Bestandteil der Planung und Instandhaltung elektronischer Systeme.

In ihrem Kern verwandeln Gleichrichter AC in DC, um den Betriebsbedürfnissen elektronischer Systeme zu erfüllen, für die eine stabile, nicht schwankende Stromquelle erforderlich ist.Dies wird unter Verwendung von Halbleiterdioden erreicht, die den Stromfluss während der positiven Halbzyklen einer Wechselstromwellenform ermöglichen und während der negativen halben Zyklen blockieren.Infolgedessen erzeugen Gleichrichter einen pulsierenden Gleichstromausgang.

Halbwellengleichelemente

Ein Halbwellengleichrichter ist der einfachste Typ, der aus einer einzelnen Diode besteht, die in Reihe mit der Last verbunden ist.Während des positiven Halbzyklus des Wechselstromeingangs lässt die Diode den Strom fließen, wodurch die Last mit Strom versorgt wird.Im negativen Halbzyklus blockiert die Dioden den Strom und stellt sicher, dass nur die positive Hälfte des Wechselstromsignals den Ausgang erreicht.

Rolle der Diode

In der Halbwellenreparatur arbeitet die Diode als Einwegventil.Wenn sie durch eine positive Eingangsspannung vorwärts gerichtet ist, wird Strom durchgeführt.Umgekehrt ist die Diode während der negativen Eingangsphase umgekehrt vorgezogen, wodurch der Stromfluss verhindert und die Last von der Wechselstromquelle isoliert wird.

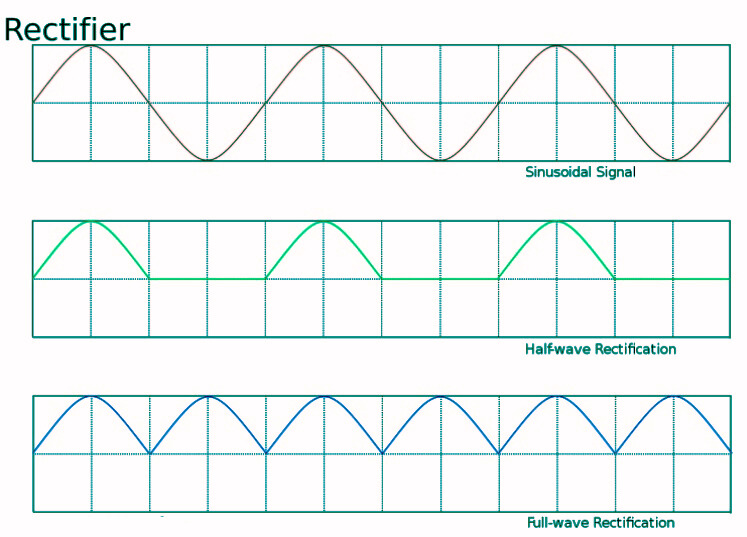

Verschiedene Arten von Gleichrichter

Gleichrichter spielen in elektrischen Systemen eine unterschiedliche Rolle, die sich durch ihre Architektur und Funktionsfähigkeiten unterscheiden.

Hier ist eine detaillierte Erkundung:

Halbwellenrichter

Dieser Typ verwendet eine einzelne Diode, um den Stromfluss ausschließlich während der positiven Zyklen einer Wechselstromwellenform zu ermöglichen, wobei nur die Hälfte der Eingangswelle effektiv verwendet wird.Obwohl es unkompliziert und weniger kostspielig ist, ist die daraus resultierende Effizienz mit Spannungsrippeln deutlich begrenzt, wodurch sie besser für Anwendungen geeignet ist, die weniger anspruchsvoll sind.In der Praxis kann das Verlassen auf eine einzelne Diode ohne ordnungsgemäße Regulierung thermische Belastungen verursachen, was auf die für den Einsatz erforderliche Pflege hinweist.

Vollwellenrichter

Dieser Gleichrichter wird entwickelt, um beide Hälften einer Wechselstromwellenform in DC zu verwandeln. Er verbessert die Effizienz und reduziert Ripple erheblich.Es erscheint in zwei Hauptkonfigurationen: dem Center-Tap-Gleichrichter, der zwei Dioden verwendet, und den Brückengleichrichter unter Verwendung von vier Dioden, um eine vollständige Wellenformkonvertierung zu gewährleisten.Die Haltbarkeit von Vollwellengleichrichter macht sie zu einer Hauptstütze in der Stromversorgungslösungen und demonstriert ihre Vertrauenswürdigkeit auf zahlreichen elektronischen Geräten.

Spannungsmultiplikatorgleichrichter

Für Anwendungen, die erhöhte DC-Spannungen benötigen, werden diese Gleichrichter häufig in Cockcroft-Walton-Schaltungen implementiert.Durch die Erhöhung der Spitzenspannung der Eingangs -Wechselstromversorgung durch mehrere Stufen erreichen sie eine Spannungserhöhung.Solche Gleichrichter finden in Geräten wie CRT-Fernsehern und Photomultiplikator-Röhrchen praktische Verwendung in der Hochspannungsgenerierung, wo platzsparende Lösungen wichtig sind.

Leistungsdioden

In den Szenarien mit geringer Leistung als Gleichrichter wird üblicherweise Standarddioden effizient unkomplizierte Umwandlungsaufgaben verarbeiten und mittelschwerer Strom und Spannungsniveaus verwalten, wodurch sie für kleine Stromversorgungen geeignet sind.Ihre Überfluss und Erschwinglichkeit unterstreichen ihre weitreichende Anwendbarkeit bei unterschiedlichen elektronischen Projekten.

Zener- und Schottky -Gleichrichter

Zenerdioden werden für ihre Fähigkeit zur Regulierung der Spannung erkannt, wodurch eine stetige Ausgabe unter schwankenden Versorgungsbedingungen gewährleistet ist und häufig bei Spannungsstabilisierungsschaltungen verwendet wird.Andererseits sind Schottky-Dioden für ihre schnellen Schaltgeschwindigkeiten hervorgegangen und minimieren die Wiederherstellungszeit, wodurch sie für Hochfrequenzanwendungen wie Radiofrequenz-Identifizierungssysteme geeignet sind.Die Auswahl zwischen diesen Gleichrichter hängt häufig von den spezifischen Anforderungen an Spannungsregelung und Frequenzgang im Anwendungskontext ab.

Vorteile von Gleichrichter

Gleichrichter sind maßgeblich an der Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) beteiligt und erleichtern eine effektive Leistungsumwandlung, die zeitgemäße Elektronik darstellt.Ihre Flexibilität bei der Konstruktion ermöglicht das Erstellen von Lösungen, die auf verschiedene Felder zugeschnitten sind und ein Spektrum sowohl unkomplizierter als auch komplizierter Schaltungen für bestimmte Funktionen umfassen.Daher finden Gleichrichter Verwendungen in einer Vielzahl von Anwendungen, die von kompakten Unterhaltungselektronik bis hin zu umfangreichen Industriesystemen reichen.

Leistungsumwandlungsleistung

Gleichrichter übertreffen bei der Umwandlung von Wechselstrom in DC mit der geringsten Energieverschwendung und wirken sich auf die Bemühungen aus, um die Betriebsausgaben zu senken und die Lebensdauer elektronischer Geräte zu verlängern.In einigen Szenarien verbessern Unternehmen ihre elektrischen Systeme häufig, indem sie fortschrittliche Gleichrichter einbeziehen, um die Stromausgaben zu verringern und nachhaltige Operationen zu fördern.Diese optimierten Systeme senken die Energiekosten und tragen gleichzeitig zu globalen Umweltinitiativen bei, indem der CO2 -Fußabdruck verringert wird.

Designanpassungsfähigkeit

Gleichrichter sind bekannt für ihre anpassungsfähigen Designs, eine charakteristische Ingenieure, die die charakteristischen operativen Anforderungen erfüllt.Durch die Entscheidung für geeignete Gleichrichtertypen, einschließlich Halbwellen-, Vollwellen- oder Brückengleichrichter, finden Sie ein Gleichgewicht zwischen Kosten, Größe und Effizienz, die auf die Anforderungen ihrer Anwendung zugeschnitten sind.Diese Anpassungsfähigkeit fördert die technologische Kreativität und erleichtert die Entwicklung kundenspezifischer Lösungen, die spezifische technische Komplexität in Angriff nehmen und einen tiefgreifenden Zusammenhang zwischen Gleichrichterinnovation und idealer Geräteleistung aufweisen.

Wirtschaftliche Machbarkeit

Ein weiterer ansprechender Aspekt der Gleichrichter ist ihre wirtschaftliche Machbarkeit, die die Zugänglichkeit für eine Vielzahl von Verwendungsmöglichkeiten ermöglicht, von kleinen Geräten bis hin zu großen industriellen Setups.Durch die Auswahl der kostengünstigen Gleichrichterteile und bei der Aufrechterhaltung einer überlegenen Leistung können Unternehmen ihre Produktpreise wettbewerbsfähig halten.Diese fiskalische Klugheit spiegelt sich auf dem Verbrauchermarkt wider, in dem sowohl Qualität als auch Erschwinglichkeit bei der Sicherung der Marktführung ein wesentlicher Bestandteil ist.

Zuverlässigkeit und Haltbarkeit

In elektronischen Systemen stellt die Zuverlässigkeit ein Kernproblem dar, wobei Gleichrichter einen stetigen und zuverlässigen Betrieb sicherstellen.Viele Branchen zählen auf Gleichrichter für ihre Belastbarkeit unter schwankenden Bedingungen, die die Aktivitäten schützen und Unterbrechungen minimieren.Die unerschütterliche Zuverlässigkeit von Gleichrichter beruht typischerweise aus gründlichen Test- und strengen Designprotokollen, die sich auf Ausdauer konzentrieren.

Herausforderungen im Zusammenhang mit Gleichrichter

Während Gleichrichter für die Umwandlung von Wechselstrom in DC -Strom für elektronische Geräte und Systeme wichtig sind, sind sie mit ihren eigenen Herausforderungen verbunden.Dazu gehören Probleme wie Spannungswelligkeit, harmonische Verzerrung, Wärmeerzeugung und elektromagnetische Interferenzen (EMI), die die Leistung und Zuverlässigkeit beeinflussen können.Die Bewältigung dieser Herausforderungen erfordert sorgfältige Konstruktionsüberlegungen, z. B. die Einbeziehung von Filterkomponenten, effiziente Kühlmechanismen und Leistungsfaktorkorrektechniken.Das Verständnis dieser Herausforderungen ist wichtig, um die Gleichrichterleistung zu optimieren und den nahtlosen Betrieb in verschiedenen Anwendungen sicherzustellen.

Spannungsschwankungen und harmonischer Einfluss

Gleichrichter neigen dazu, Spannungsschwankungen zu verursachen, die zu inkonsistenten Ausgaben führen, die die Funktionalität empfindlicher Geräte negativ beeinflussen können.Harmonische Verzerrung ist ein weiteres häufiges Problem, das störende Frequenzen in die Stromversorgung einführt.Diese Komplikationen können die Stabilität und Vertrauenswürdigkeit der damit verbundenen Geräte beeinträchtigen.In der Regel setzen die Branchen innovative Filtermethoden und Feedback-Systeme mit geschlossenem Loop ein, um diese Bedenken auszuräumen und die Stromqualität zu verbessern.

Bedenken hin

Gleichrichter können eine schlechte Leistungseffizienz aufweisen, die in verschwendeten elektrischen Energie widerspiegeln und sowohl die Kosteneffizienz als auch die ökologischen Auswirkungen beeinflussen.Industrieakteure haben durch die Einbeziehung der Strategien für Leistungsfaktorkorrekturen (PFC) geantwortet, um den Energieverbrauch zu verbessern und die Verbrauchsstandards einzuhalten.Aktuelle Lösungen umfassen häufig die Verwendung von synchronen Kondensatoren oder elektronischen PFC -Mechanismen zur Linderung dieser Probleme.

Wärmeableitungs- und Managementtechniken

Die Wärmeproduktion ist ein bemerkenswertes Problem mit Gleichrichtersystemen, das möglicherweise zu einer Überhitzung, einer Abbaukomponente und der Erhöhung der Ausfallraten führt.Die Behandlung dieser Probleme basiert auf soliden thermischen Managementsystemen.Branchenexperten, die aus Anwendungen zeichnen, deuten auf eine Mischung aus passiver Kühlung wie Kühlkörper mit aktiven Kühltechniken wie Erzwungen-Luft- oder Flüssigkühlung hin, um die Temperaturen effektiv zu bewältigen.Fortschritte in der Halbleitertechnologie helfen weiter bei der Reduzierung der Wärme und der Verlängerung der Lebensdauer.

Adressierung elektromagnetischer Interferenzen (EMI)

Elektromagnetische Störungen durch Gleichrichter können in der Nähe elektronische Systeme stören und wirksame Gegenmaßnahmen erfordern.Lösungen können Abschirmmethoden, Erdungstechniken und EMI -Filter umfassen, um empfindliche Teile zu schützen.Praktisches Wissen betont umfassende EMI -Tests und Einhaltung globaler Standards, um die elektromagnetische Kompatibilität (EMC) der Geräte zu gewährleisten.Darüber hinaus kann sich die Entscheidung für Designs, die von Natur aus minimieren, dieses Problem präventiv angehen.

Gleichrichteranwendung

Gleichrichter, die für die zeitgenössische Technologie integriert sind, zeigen Anpassungsfähigkeit in zahlreichen Branchen.Über ihre wichtige Rolle bei der Bekehrung hinaus beeinflussen sie verschiedene Bereiche:

• POwer Vorräte : Als Konverter von Wechselstromkastanlagen zur DC -Spannung treibt Gleichrichter unzählige elektronische Geräte an.Diese Konvertierung unterstützt das steigende Streben nach konsistenter Stromversorgung sowohl für die Unterhaltungselektronik als auch für Industriemaschinen.
• BAtterie aufgeladen: Im Universum von batteriebetriebenen Geräten und Fahrzeugen verwandeln Gleichrichter AC in DC und fördern effektive Ladevorgänge, die für die Ausdauer der Batterie und die Betriebseffizienz von Vorteil sind.Entdeckungen in der Batterie -Technologie unterstreichen, dass die Steigerung der Gleichrichter -Effizienz die Batterielebensdauer erhöht.
• Signal -Demodulation: In Kommunikationsrahmen demodieren Gleichrichter die Signale, wobei die gewünschten modulierenden Signale von Trägern gekonnt isolieren, um eine nahtlose Signalübertragung und -empfang zu gewährleisten.Ihr Wert spiegelt sich in der Raffinesse der heutigen Telekommunikationssysteme wider.
• DC Motor fährt: Die AC-to-DC-Umwandlung ist von zentraler Bedeutung für die Funktion und Regulierung von DC-Motoren, wobei die effiziente Korrektur der motorischen Leistung und Energieversuche sicherstellt, was die fortschrittliche Rolle von Gleichrichter bei der industriellen Automatisierung hervorhebt.
• Hochspannung DC -Übertragung: Gleichrichter ermöglichen eine Fernkraftübertragung durch Hochspannung DC und kürzen die Übertragungsverluste.Einige Erfahrungen in Elektrisch zeigen, dass der gut geplante Gleichrichtergebrauch die Effizienz und Zuverlässigkeit von Stromversorgungssystemen stärken kann.
• Schweißnahrungsmittel: Bei Schweißaufgaben liefern die Gleichrichter eine stetige DC -Leistung und müssen die Qualität und Gleichmäßigkeit der Schweißnaht sicherstellen.Ihre Langlebigkeit wurde in den Jahren des industriellen Gebrauchs eingerichtet, was für die Herstellungsaktivitäten wichtig ist.
• UNinterruptible Netzteile (UPS): Innerhalb von UPS -Konfigurationen garantieren Gleichrichter die Stromkontinuität und eine kompetente Batterieladung bei Ausfällen, die für Sektoren wichtig sind, in denen ungebrochene Stromversorgungen unverzichtbar sind, wie die Einrichtungen des Gesundheitswesens und der Informationstechnologie.
• Netzteile ausgeschaltetem Modus (SMPS): Gleichrichter sind wichtig für die Kenntnisse von SMPs in der Energieregulierung und -bewirtschaftung, wobei die Energieverschwendung minimiert wird.
• Solarenergiesysteme: Durch das Umschalten von Solargenerierter DC in Wechselstrom sind Gleichrichter sowohl für Haushalts- als auch für kommerzielle Verwendungen wichtig.Diese Transformation ist inmitten des Anstiegs der Sonnenenergie als nachhaltige Energieform, was wirksame und zuverlässige Gleichrichterlösungen erfordert.
• Eisenbahnsysteme: Gleichrichter passen AC an DC an, um Traktionsmotoren in Eisenbahnnetzwerken zu energetisieren, wodurch deren Beitrag zur Gewährleistung eines reibungslosen und effizienten Schienenverkehrs für städtische und Intercity -Verknüpfungen betont wird.

Abschluss

Gleichrichter dienen einer wichtigen Funktion bei der Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) und beeinflussen eine breite Palette von Sektoren, einschließlich Stromverwaltung und Motorsteuerungssystemen.Ihre weit verbreitete Anwendung sowohl in Industrie- als auch in der Unterhaltungselektronik unterstreicht ihre Vielseitigkeit und ihren weitreichenden Einsatz.Gleichrichter sind in der modernen Elektronik unverzichtbar und ermöglichen die Umwandlung von AC in DC für eine Vielzahl von Anwendungen.Ihre Fähigkeit, Stromversorgungen, Motorantriebe und erneuerbare Energiesysteme zu unterstützen, unterstreicht ihre Bedeutung für den technologischen Fortschritt.Das Verständnis der Prinzipien, Vorteile und Anwendungen von Gleichrichter ist für alle, die an der Elektronikdesign und der Systemintegration beteiligt sind, von Vorteil.

Häufig gestellte Fragen [FAQ]

1. Was ist ein Gleichrichter und was macht er?

Ein Gleichrichter ist ein elektrisches Gerät, das Wechselstrom (AC) in Gleichstrom (DC) umwandelt.Es stellt sicher, dass der Strom nur in eine Richtung fließt und einen stetigen Gleichstromausgang für die Leistung verschiedener elektronischer Systeme erzeugt.

2. Wie funktioniert ein Gleichrichter?

Gleichrichter verwenden Halbleiterdioden, um AC in DC umzuwandeln.Während der positiven Hälfte des Wechselstromzyklus führt die Diode Elektrizität durch, wodurch der Strom fließen kann.Während der negativen Hälfte blockiert die Dioden den Strom, was zu einem gepulsten Gleichstromausgang führt.

3. Welche Arten von Gleichrichter gibt es?

Gleichrichter werden in zwei Haupttypen eingeteilt, basierend darauf, wie sie die Wechselstromeingabe verarbeiten:

Halbwellengleichrichter: Verwenden Sie eine einzelne Diode, um nur die Hälfte der Wechselstromwellenform in DC zu konvertieren.

Vollwellengleichrichter: Verwandeln Sie sowohl positive als auch negative Hälften der Wechselstromwellenform in DC.Beispiele sind Brückengleichrichter und Mittelkörpergleichrichter.

4. Wo werden Gleichrichter verwendet?

Gleichrichter werden üblicherweise in verschiedenen Anwendungen verwendet, darunter:

Netzteile: Konvertieren Sie Wechselstrom vom Netz für Elektronik vom Netz in DC.

Akku -Ladegeräte: Umwandeln Sie die AC in DC, um Batterien zu laden.

Signal -Demodulation: Audiosignale aus Funkübertragungen extrahieren.

Motorsteuerung: Wechselstrom in DC konvertieren, um Gleichstrommotoren zu operieren und zu steuern.

5. Was sind die Vorteile der Verwendung von Gleichrichter?

Gleichrichter bieten mehrere Vorteile, wie z. B.:

Hohe Effizienz bei der Umwandlung von Wechselstrom in DC.

Flexible Designs, um unterschiedliche Anwendungsanforderungen zu erfüllen.

Kosteneffizienz und langfristige Zuverlässigkeit.

6. Was sind die Herausforderungen bei der Verwendung von Gleichrichter?

Einige Nachteile von Gleichrichter umfassen:

Spannungsripple: Der Ausgang ist möglicherweise nicht vollständig glatt und erfordert zusätzliche Filterung.

Leistungsfaktorprobleme: Verringerte Effizienz aufgrund von Energieverlusten.

Wärme und EMI: Der Betrieb kann überschüssige Wärme und elektromagnetische Störungen erzeugen, die sich in der Nähe der Geräte auswirken können.
