Wie funktionieren Glasfasersensoren?

Glasfasersensoren verwenden Licht, um unterschiedliche Bedingungen wie Temperatur oder Spannung zu messen.Sie arbeiten, indem sie Licht durch eine Faser senden, wo Änderungen in der Umgebung die Eigenschaften des Lichts beeinflussen.Dieses veränderte Lichtsignal wird dann durch ein Gerät analysiert, das die Messungen interpretiert.Beispielsweise können diese Sensoren Risse in Gebäuden erkennen, indem sie Änderungen des durch Spannung verursachten Lichtveränderungen überwachen.Glasfasersensoren sind auch in der medizinischen Diagnose hilfreich, da sie präzise Messungen liefern können.Sie sind leicht, resistent gegen Störungen durch elektrische Rauschen und können Daten über große Entfernungen senden, ohne die Qualität zu verlieren.Ihre Sensibilität und Vielseitigkeit machen sie in verschiedenen Bereichen, einschließlich Bau, Medizin und Technologie, wertvoll.

Katalog

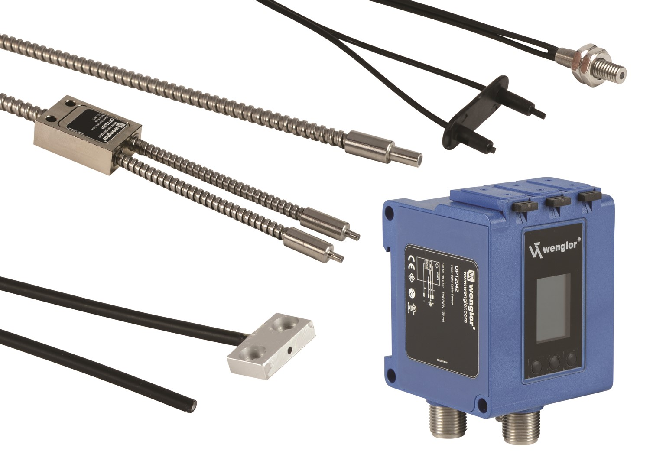

Überblick über Glasfasersensoren

Glasfasersensoren sind erweiterte Tools, die Änderungen im Zustand eines Objekts in Lichtsignale für eine genaue Messung umwandeln.Hier ist eine einfache Aufschlüsselung der Funktionsweise:

• Lichtübertragung.Licht aus einer Quelle wandert durch eine optische Faser zu einem Modulator.

• Modulation.Das Licht interagiert mit Umgebungsfaktoren wie Temperatur, Druck oder chemischer Zusammensetzung.Diese Wechselwirkung verändert die Eigenschaften des Lichts wie Intensität, Phase, Wellenlänge und Polarisation.

• Analyse.Das modifizierte Licht erreicht dann ein photoelektrisches Gerät, das diese Änderungen zur weiteren Analyse in elektrische Signale umwandelt.

Mit diesem Prozess können Glasfasersensoren genaue Messungen anbieten, indem Umgebungsfaktoren in Daten umgesetzt werden, die leicht analysiert werden können.

Wie funktionieren Glasfasersensoren?

Glasfasersensoren arbeiten, indem sie Licht von einer Quelle über eine optische Faser an einen Modulator übertragen.Wenn das Licht den Modulationsbereich erreicht, interagiert es mit dem gemessenen Parameter und verursacht Änderungen der Eigenschaften wie Intensität, Wellenlänge, Frequenz und Phase.Diese als Modulation bekannten Veränderungen werden von zwei Hauptprinzipien beeinflusst.

Physikalischer Fasersensor -Prinzip

Physikalische Fasersensoren erkennen Veränderungen der Umgebungsbedingungen wie Temperatur, Druck, elektrische Felder und Magnetfelder durch Messung der Verschiebungen der optischen Phase und der Lichtintensität.Wenn sich die externen Bedingungen ändern, verändern sie die optischen Eigenschaften innerhalb der Faser, was zu beobachtbaren Variationen führt.

Typischerweise wird ein Laserstrahl in zwei Pfade aufgeteilt: einer dient als Referenz und der andere wird zur Messung verwendet.Änderungen der Umgebungsfaktoren beeinflussen die Länge und Phase der optischen Faser, die durch Interferenzmuster beobachtet werden können.

Zur Überwachung der strukturellen Gesundheit sind physische Fasersensoren erforderlich.Beispielsweise können Temperaturschwankungen die Brückenintegrität beeinflussen, und die Verfolgung dieser Änderungen verbessert die vorbeugenden Wartungsstrategien und sorgt für eine bessere strukturelle Sicherheit.

Strukturiertes optischer Fasersensor -Prinzip

Strukturierte Fasersensoren bestehen aus einem Lichtdetektionselement, einer optischen Faserübertragungsschleife und einem Messkreis.In diesem System wirkt die optische Faser ausschließlich als Medium für die Lichtübertragung.Wenn Licht durch die Faser fährt, interagiert es mit einem empfindlichen Element, das das Licht basierend auf den gemessenen externen Parametern anpasst und genaue Messungen ermöglicht.

Strukturierte Fasersensoren werden zur nicht-invasiven Glukoseüberwachung verwendet.Diese Sensoren erkennen Veränderungen in den optischen Eigenschaften von Licht aufgrund von Variationen der Glukosekonzentration in interstitiellen Flüssigkeiten und ermöglichen eine kontinuierliche und nicht-invasive Überwachung.

Hauptmerkmale und Vorteile

Die optischen Fasern sind für ihre einzigartigen Eigenschaften wie Hochtemperaturtoleranz, Resistenz gegen Kernstrahlung, Flexibilität und Immunität gegen elektrische Interferenzen hervorgehoben.Diese Qualitäten ermöglichen es ihnen, in herausfordernden Umgebungen, in denen konventionelle Erfassungsmethoden häufig scheitern.

Vorteile der optischen Faser:

• Hochtemperaturtoleranz -optische Fasern funktionieren zuverlässig in extremer Hitze, wo herkömmliche Sensoren zusammenbrechen können.

• Strahlungsbeständigkeit - Im Gegensatz zu herkömmlichen Sensoren bleiben optische Fasern von Kernstrahlung nicht beeinflusst, wodurch sie ideal für die Verwendung in Hochstrahlungsumgebungen ideal sind.

• Flexibilität - Ihre mechanische Flexibilität ermöglicht eine einfache Installation und Anpassungsfähigkeit in einer Vielzahl von Szenarien.

• Immunität der elektrischen Interferenz - Sie widerstehen Datenbeschäftigung in elektrisch verrauschten Umgebungen und gewährleisten eine genaue und ununterbrochene Übertragung.

Anwendungen und Vorteile

Optische Fasersensoren verwenden Licht, um Daten zu übertragen, was mehrere Vorteile bietet:

• Nicht -invasive Überwachung - Optische Fasern können empfindliche Umgebungen überwachen, ohne dass intrusive Geräte erforderlich sind.

• Hohe Empfindlichkeit -Sie sind in der Lage, selbst die kleinsten Veränderungen mit bemerkenswerter Genauigkeit zu erkennen.

• Überwachung von Fernunterlagen -Diese Sensoren behalten ihre Leistung über weite Entfernungen bei, ohne dass bis gar keine Signalverschlechterung ist.

Arten von Glasfasersensoren

Glasfasersensoren können basierend darauf klassifiziert werden, wie sie Licht modulieren, ihre Fähigkeit, mit Interferenzen umzugehen, und der spezifischen Rolle, die optische Fasern im Erfassungsvorgang spielen.Unten finden Sie die Haupttypen:

Funktionelle Fasersensoren

Funktionelle Fasersensoren verwenden optische Fasern als aktive Komponenten, um Änderungen der Lichteigenschaften wie Intensität, Phase, Frequenz oder Polarisation direkt zu erkennen.Diese Sensoren sind sehr empfindlich und haben dank Multimode -Fasern ein kompaktes Design.Gemeinsame Verwendungen umfassen:

Faser-optische Gyroskope-Diese Sensoren sind in Navigationssystemen für Schiffe und Flugzeuge häufig verwendet. Sie stützen sich auf die hohe Empfindlichkeit von Multimode-Fasern, um die Rotationsbewegungen genau zu messen, was dazu beiträgt, stabile Kursanweisungen aufrechtzuerhalten.

Hydrophone-Dies sind unter Wasser akustische Sensoren, die Multimode-Fasern verwenden, um selbst die kleinsten Schwingungen im Wasser aufzunehmen, sodass sie für die Unterwasserüberwachung erforderlich sind.

Warum sind Multimode -Fasern so empfindlich?Sie unterstützen mehrere Lichtwege, was die Interaktion mit der Umwelt erhöht und zu stärkeren und genaueren Signalen führt.

Nicht funktionierende Fasersensoren

Nicht funktionale Fasersensoren verwenden hauptsächlich optische Fasern, um Licht zu übertragen, anstatt es direkt zu erfassen.In der Regel werden Einzelmodusfasern eingesetzt, was Leistungen anbietet wie:

Elektrische Isolierung- Hilft bei der Verhinderung von Störungen durch elektrische Signale, die in empfindlichen Umgebungen grundlegend sind.

Immunität gegen elektromagnetische Interferenzen- In Anwendungen wie MRT-Maschinen stellen Single-Mode-Fasersensoren sicher, dass die Datenübertragung nicht durch starke elektromagnetische Felder gestört wird.

Warum Single-Mode-Fasern verwenden?Einzelmodusfasern senden Licht auf einen einzelnen Pfad, wodurch die Interferenz reduziert und sichergestellt wird, dass das sauberere Signalübertragung ideal für den präzisen Datentransport.

Faser -Bragg -Gittersensoren (FBG)

Faser -Bragg -Gittersensoren (FBG) verändern die Wellenlänge des reflektierten Lichts, wenn sich ihre Umgebung ändert.Sie werden durchgeführt, indem periodische Brechungsindexvariationen in der Faser erstellt werden, sodass sie bestimmte Wellenlängen widerspiegeln.Diese Sensoren sind sehr nützlich, um Dehnung, Temperatur und Druck zu messen.FBG -Sensoren werden häufig zur Überwachung der strukturellen Gesundheit in Gebäuden und Brücken verwendet und bieten tatsächliche Daten zu ihrem Zustand an.

Warum werden holographische Interferenzen zur Herstellung von FBG -Sensoren verwendet?Es stellt sicher, dass die Gittermuster sehr genau sind und zu zuverlässigen Sensorwerten führen.

Verwendung von Glasfasersensoren

Glasfasersensoren sind nützliche Werkzeuge, um Dinge wie Bewegung, Schwingung, Druck, Temperatur und mehr zu messen.Sie sind in vielen Branchen für verschiedene Aufgaben wichtig.

In KonstruktionFaser -Optiksensoren helfen, Brücken und Dämme durch Überwachung von Spannung und Vibration sicher zu halten.Diese tatsächlichen Daten verhindern strukturelle Probleme und erleichtern die Wartung.

In Stromversorgungssysteme Diese Sensoren messen Temperatur und Strom, um Probleme frühzeitig zu erkennen, z. B. Überhitzung.Dies hilft, Stromausfälle zu verhindern, und erweitert die Lebensdauer der Ausrüstung.

Eisenbahnsysteme Verwenden Sie Glasfaser -Sensoren, um Spuren und Überkopfleitungen auf Verschleiß zu überprüfen.Die frühzeitige Erkennung ermöglicht zeitnahe Reparaturen und hält die Züge sicher und reibungslos.

In Luft- und RaumfahrtSensoren messen Druck und Vibration, insbesondere während der Raketenstarts.Diese Daten helfen Ihnen, Designs zu verbessern und den Erfolg der Mission zu gewährleisten.

Im Öl- und Gasindustrie, Glasfasersensoren überwachen die Bedingungen in Ölbohrungen wie Druck und Temperatur.Dies hilft Ihnen, die Produktion zu maximieren und alle Probleme schnell zu behandeln.

Schließlich sind Glasfasersensoren für die benötigt Internet der Dinge (IoT) Weil sie viele Daten senden, lange Strecken abdecken und wenig Energie verbrauchen können.In Smart Cities helfen sie dabei, die Umwelt zu überwachen, die Ressourcen zu optimieren und die Lebensqualität der Bewohner zu verbessern.

Häufig gestellte Fragen [FAQ]

1. Wie funktioniert ein Glasfasersensor?

Glasfasersensoren verwenden Licht, um Umgebungsänderungen zu messen.Der Emitter und der Empfänger sind zusammen untergebracht, und das faseroptische Kabel verbindet einen Verstärker.Der Sensor emittiert Licht, das reflektiert und in ein elektrisches Signal umgewandelt wird, sodass es Änderungen in der Umgebung erkennen kann, die Standard -photoelektrische Sensoren nicht erreichen können.

2. Wofür werden Glasfasersensoren verwendet?

Fasersensoren messen Parameter wie Dehnung, Temperatur und Druck.Durch die Änderung der Faser, um Lichteigenschaften wie Intensität, Phase oder Wellenlänge zu modulieren, liefern sie präzise Daten.Diese Sensoren sind für Anwendungen erforderlich, die genaue Messungen unter den anspruchsvollen Bedingungen erfordern.

3. Was ist die Klassifizierung von Glasfasersensoren?

Glasfasersensoren werden dadurch klassifiziert, wie sie Licht verarbeiten.Die primären Typen umfassen Intensitäts-, Phasen-, Frequenz- und Polarisationssensoren.Jeder Typ reagiert unterschiedlich auf externe Störungen und wirkt sich auf die Modulierung des Lichts und die Ausführung des Sensors in verschiedenen Einstellungen aus.

4. Was sind die Eigenschaften von optischen Fasersensoren?

Optische Fasersensoren sind stark resistent gegen Umweltinterferenzen.Sie sind nicht von elektrischem Rauschen betroffen, da kein Strom durch die Faser fließt.Wärme resistente Einheiten ermöglichen es ihnen, in Hochtemperaturumgebungen zu arbeiten, wodurch sie für verschiedene industrielle Anwendungen zuverlässig sind.

5. Was sind die 3 grundlegenden Komponenten eines faserfaserischen Systems?

Ein optisches Fasersystem hat drei Hauptkomponenten: den Kern, die Verkleidung und die Beschichtung.Der Kern trägt Licht, die Verkleidung reflektiert das Licht zurück in den Kern, um die Signalqualität aufrechtzuerhalten, und die Beschichtung schützt die Faser vor Schäden und externen Faktoren.
