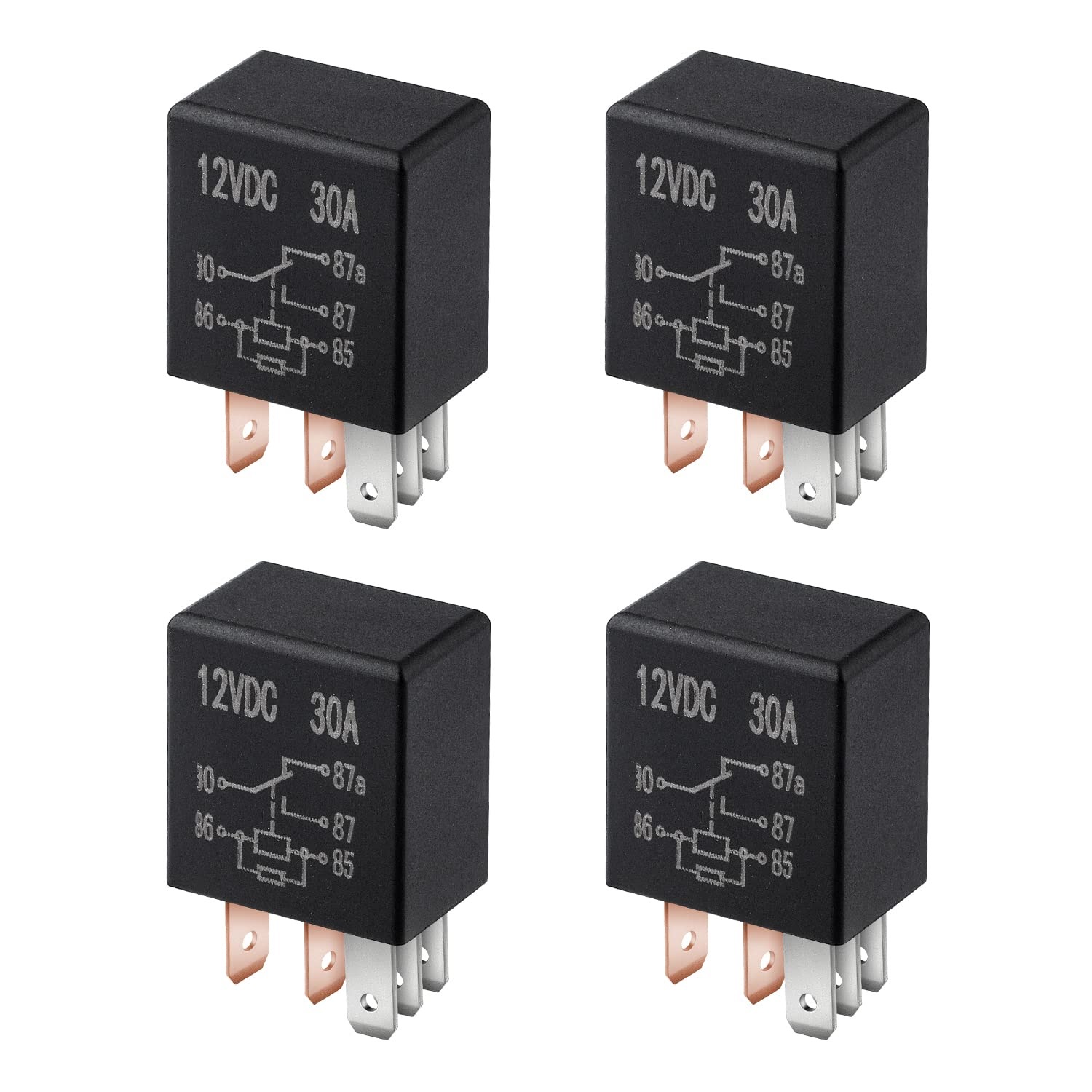

Faktoren, die bei der Auswahl der Automobilrelais berücksichtigt werden müssen

Automobilrelais sind Hauptkomponenten in modernen Fahrzeugen, die hohe Schaltleistung bieten und den zuverlässigen Betrieb verschiedener Systeme sicherstellen.Diese kleinen Geräte spielen eine wichtige Rolle bei der Steuerung der elektrischen Schaltkreise und der Sicherstellung, dass die elektrische Belastung ordnungsgemäß über verschiedene Systeme hinweg verteilt ist.In diesem Artikel werden wir untersuchen, welche Automobilrelais sind, wie sie funktionieren, ihre Komponenten und ordnungsgemäße Installations- und Wartungsmethoden.Wir werden uns auch wichtige Tipps zur Auswahl und Behebung von Automobilrelais ansehen.

Katalog

Automobilrelais verstehen

Ein Automobilrelais ist eine Art automatischer Steuerungsvorrichtung, die in Fahrzeugen verwendet wird, die durch abrupte Änderungen seines Ausgangs vornehmen, wenn der Eingang (wie Strom, Magnetismus, Schall, Licht oder Wärme) einen bestimmten Schwellenwert erreicht.Diese Relais sind so konzipiert, dass sie den harten Bedingungen in Automobilumgebungen wie hohe Schwingung und Temperaturschwankungen standhalten.Die meisten Automobilrelais sind für 12 -V -Systeme ausgelegt, da die Mehrheit der Fahrzeugnetzmittel 12 V verwendet.Aufgrund von Schwankungen der von der Batterie gelieferten Stromversorgung sind diese Relais jedoch so erstellt, dass sie Spannungsvariationen und hohe Stromlasten verarbeiten, wodurch sie für den Einsatz von Automobilen robust genug sind.

Arbeitsprinzip von Automobilstaffeln

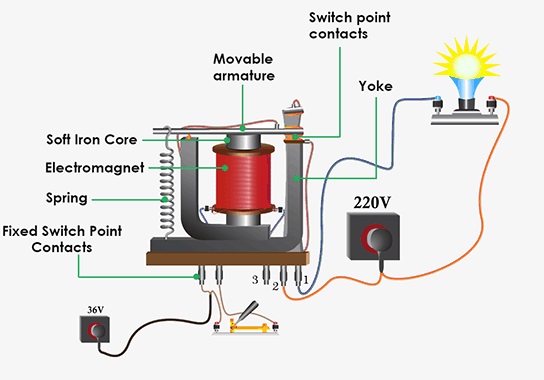

Automobilrelais funktionieren mithilfe einer elektromagnetischen Spule, um den Stromfluss zu steuern.Wenn eine bestimmte Spannung oder ein bestimmter Strom auf die Spule des Relais aufgetragen wird, erzeugt sie ein Magnetfeld, das einen Anker bewegt.Diese Bewegung ändert die Position von Kontakten innerhalb des Relais und öffnet oder schließt sie.Dabei kann das Relais je nach Entwurf des Relais entweder abschneiden oder einen elektrischen Fluss ermöglichen.

Wenn der Strom oder der Spannung unter eine bestimmte Ebene sinkt, kehrt der Anker in seine Anfangsposition zurück und umkehrt die Kontaktkonfiguration.Mit diesem Prinzip können Automobilrelais große Stromlasten wie Scheinwerfer oder Kraftstoffpumpen steuern und gleichzeitig einen kleinen Steuerstrom zeichnen.

Komponenten von Automobilrelais

Ein Automobilrelais besteht aus drei primären Systemen: dem Magnetschaltungssystem, dem Kontaktsystem und dem Wiederherstellungsmechanismus.Dies umfasst Teile wie Eisenkern, Joch, Anker und Spule, die das Magnetfeld erzeugen und kanalisieren, das für das Verschieben der Kontakte verantwortlich ist.Dieses System besteht aus statischen und sich bewegenden Schilf und steuert das Öffnen und Schließen von elektrischen Schaltungen.Diese Kontakte verwalten die elektrische Belastung, die das Relais steuert.Mit einer restaurierenden Feder oder einem Reed stellt dieses System sicher, dass das Relais zu seinem Standardzustand zurückkehrt, wenn das Magnetfeld nicht mehr vorhanden ist.

Ein Automobilrelais umfasst ein magnetisches System, ein Kontaktsystem und ein Wiederherstellungsmechanismus.Elemente wie Eisenkern und Spule bilden das magnetische System.Das Kontaktsystem umfasst statische und bewegte Schilfs, während eine Wiederherstellung von Schilf oder Spannungsfeder typischerweise den Wiederherstellungsmechanismus darstellt.Dieses empfindliche Zusammenspiel zwischen Komponenten sorgt unter verschiedenen Bedingungen effizient.

Installationsmethoden für Automobilrelais

Die Installationsrichtung in der Leistung des Relais kann maximiert werden, wenn die Installationsrichtung der Aufprallwiderstand übereinstimmt. Ausrichtung der Aufprallrichtung Senkrecht zur Bewegung des Ankers und der Kontakte können die Vibrationswiderstand verbessern.Und die Kurzstreckeninstallation Stellen Sie bei der Installation mehrerer Relais in der Nähe einen Mindestabstand von 2 mm ein, um eine Überhitzung und Leistungsverschlechterung zu verhindern. Wohnraum mit Staffel Es ist erforderlich, das Gehäuse des Relais während der Installation nicht zu entfernen, um Schäden oder Verformungen zu vermeiden.Verwenden Sie Feder Unterlegscheiben zu das Relais sichern an Ort und Stelle. Plug-in-Staffel Die Stärke für die empfohlene Einfügungsfestigkeit für Plug-in-Relais liegt zwischen 40 und 70 N, um eine sichere Verbindung zu gewährleisten.Relaisgröße und Tippen Sie in verschiedenen Größen basierend auf ihren Lastanforderungen.Auswählen eines Relais basierend auf Ihrem verfügbaren Installationsraum und Lastanforderungen.Und die Montagetypen Es handelt sich um die üblichen Montagemethoden, darunter die Installation von ISO -Socket -Installation und die Schalenfixierung.Für Relais, die hohe Ströme tragen, wird empfohlen, eine Schnellverbindungsinstallation mit der Schnellverbindung zu verhindern.

Eine effektive Installation verbessert die Relaisleistung und -zuverlässigkeit.Die Ausrichtung auf den Aufprallwiderstand des Relais und die Sicherstellung, dass die Kontaktachse parallel zum Boden ist, sind entscheidend.Durch die Bereitstellung eines angemessenen Abstands und des Schutzhäusers wird Überhitzung und Beschädigungen verhindert.Die Installation muss die Drehmomentanforderungen berücksichtigen, wobei Optionen wie PCB -Board -Montage oder Sockel -Installation für bestimmte Nutzungs- und Schaltungsstromanforderungen geeignet sind.

Wartung von Automobilrelais

Automobilrelais benötigen regelmäßig Wartung, um ihre fortgesetzte Leistung zu gewährleisten.Die folgenden Abschnitte decken die wichtigsten Wartungspraktiken ab:

Schweißprozess

Bei der Installation von PCB-Board-Relais ist es wichtig, dass die Verunremdung des Flusses verhindern.Verwenden Sie flussfeste Relais oder verdeiben Sie sie vor, um während des Lötens Schäden zu vermeiden.Beide Wellenlötung (240 ℃ -260 ℃ für 5 Sekunden) und manuelles Löten (300 ℃ -350 ℃ für 2 Sekunden) sind geeignete Methoden, wobei anschließend eine ordnungsgemäße Kühlung ist, um Schäden zu vermeiden.

Reinigungsprozess

Vermeiden Sie Reinigungsrelais mit Lösungsmitteln oder Ultraschallmethoden, da dies strukturelle Schäden verursachen kann.Verwenden Sie nach Möglichkeit den No-Clean-Fluss und stellen Sie sicher, dass das Relais gründlich getrocknet wird, um Feuchtigkeitsanbaus zu verhindern.

Fehlerbehebung

Um die Relaisfunktionalität zu testen, hören Sie beim Aktivieren auf den Klicken des Relais -Klicks oder für Schwingungen an.Wenn ein Relais vermutet wird, dass es fehlfunktioniert wird, kann es einzeln entfernt und getestet werden, um zu überprüfen, ob es sich um die Quelle des Problems handelt.

Speicherumgebung

Relais sollten in einer sauberen, trockenen Umgebung mit kontrollierten Temperaturen (10 ℃ -35 ℃) und Feuchtigkeit (5-85% RH) gelagert werden, um Kondensation oder Korrosion zu verhindern.Übermäßige Exposition gegenüber Wärme, Feuchtigkeit oder Schadstoffen kann die Leistung des Relais im Laufe der Zeit beeinträchtigen.

Auswählen des rechten Automobilrelais

Die Auswahl geeigneter Relais beinhaltet eine differenzierte Bewertung von Form, Installationsmethode, Eingangs-/Ausgangsparametern, Umgebungsbedingungen und elektromagnetische Kompatibilität.

Parameterbeachtung

Betrachten Sie die Spannung, den Stromverbrauch und die Betriebsspannung des Relais.Für Automobilrelais sind 12VDC- und 24VDC -Eingänge üblich.Bewerten Sie Eingangsparameter wie Spulenspannung und Umwelttemperatur.Kontaktformular und Material sind wesentliche Ausgangsparameter, während Zeitparameter Saug- und Freigabzeiten beinhalten.

Umwelt berücksichtigen

Bewerten Sie die Kontaktgruppen, die Kontaktlast und die Materialeigenschaften des Relais, um Ihren spezifischen elektrischen Lastanforderungen zu entsprechen.Berücksichtigen Sie den Betriebstemperaturbereich, die Luftfeuchtigkeit, die Vibration und den Staub oder Schadstoffe, da diese Faktoren die Leistung und Haltbarkeit des Relais beeinflussen.Relais müssen der Temperaturvariabilität, Feuchtigkeit und mechanischer Spannung standhalten.Isoliermaterialien sollten extremen Temperaturen widerstehen, um Fehler zu verhindern.

Sicherheit gewährleisten

Relais müssen den Isolier- und Spannungsstandards für den sicheren Einsatz von Automobilen einhalten.Die elektromagnetische Kompatibilität ist entscheidend, um interferenzfreie Fahrzeugsysteme aufrechtzuerhalten, unterstützt durch Komponenten wie parallele Widerstände und Bogenunterdrückungsmechanismen zur Stabilisierung der Relaisfunktion.

Häufig gestellte Fragen [FAQ]

1. Was ist der Zweck eines Automobilrelais?

Automobilrelais sind elektrisch betätigte Schalter, um Hochleistungsschaltungen mit Signalen mit geringer Leistung zu steuern.Sie automatisieren den Prozess des Schaltens der elektrischen Schaltkreise ein und aus und ermöglichen eine präzise Steuerung über verschiedene Fahrzeugfunktionen.

2. Was sind die verschiedenen Arten von Automobilrelais?

DC gegen AC -Relais : Für Gleichstromanwendungen (DC) oder Wechselstromanwendungen (AC) ausgerichtet.

Elektromagnetische Relais: Verwenden Sie ein Elektromagnet, um die Schaltkreise zu wechseln.

Induktionstyp -Relais: Basierend auf den Prinzipien der magnetischen Induktion.

Riegelrelais: Halten Sie ihren Zustand auch nach dem Entfernen der Kontrollleistung bei.

Umstellungsrelais: Verfügen über mehrere Ausgänge und kann zwischen verschiedenen Schaltungen wechseln.

Normalerweise öffnen (no) Relais: Die Schaltung ist offen, wenn es inaktiv ist und schließt bei Aktivierung.

Blinkerrelais: Wird für Drehsignale und Gefahrenleuchten verwendet und bietet einen zeitweiligen Betrieb.

Elektro-mechanische Blinker: Kombinieren Sie elektrische und mechanische Komponenten, um die Blitzfunktionalität zu erzielen.

3. Wie funktionieren Automobilstelais?

Die häufigsten Automobilrelais sind elektro-mechanische Typen, die ein Elektromagnet verwenden, um Kontakte mechanisch zu verschieben, entweder zu öffnen oder zu schließen.Diese Aktion ermöglicht es niedrigspannungsübergreifende Signale, Hochleistungs-Elektrosysteme im gesamten Fahrzeug zu steuern.

4. Warum ein Relais anstelle eines Schalters verwenden?

Relais ermöglichen es einem Schalter, Timer oder Sensor mit niedrigem Rundstätten, um einen Schaltkreis mit höherer Kapazität zu steuern, ohne den hohen Strom direkt zu bewältigen.Diese Fähigkeit schützt nicht nur das primäre Steuergerät, sondern ist auch für Anwendungen wie das Upgrade auf Halogen -Scheinwerfer in älteren Fahrzeugen unerlässlich.

5. Wo werden Kfz -Relais verwendet?

Relais werden in verschiedenen Automobilanwendungen verwendet, in denen die Steuerung von Hochleistungs- oder Hochspannungsschaltungen mithilfe von Signalen mit geringer Leistung erforderlich ist.Sie sind besonders wertvoll in Szenarien, in denen eine galvanische Isolation für Sicherheit und Zuverlässigkeit benötigt wird.
