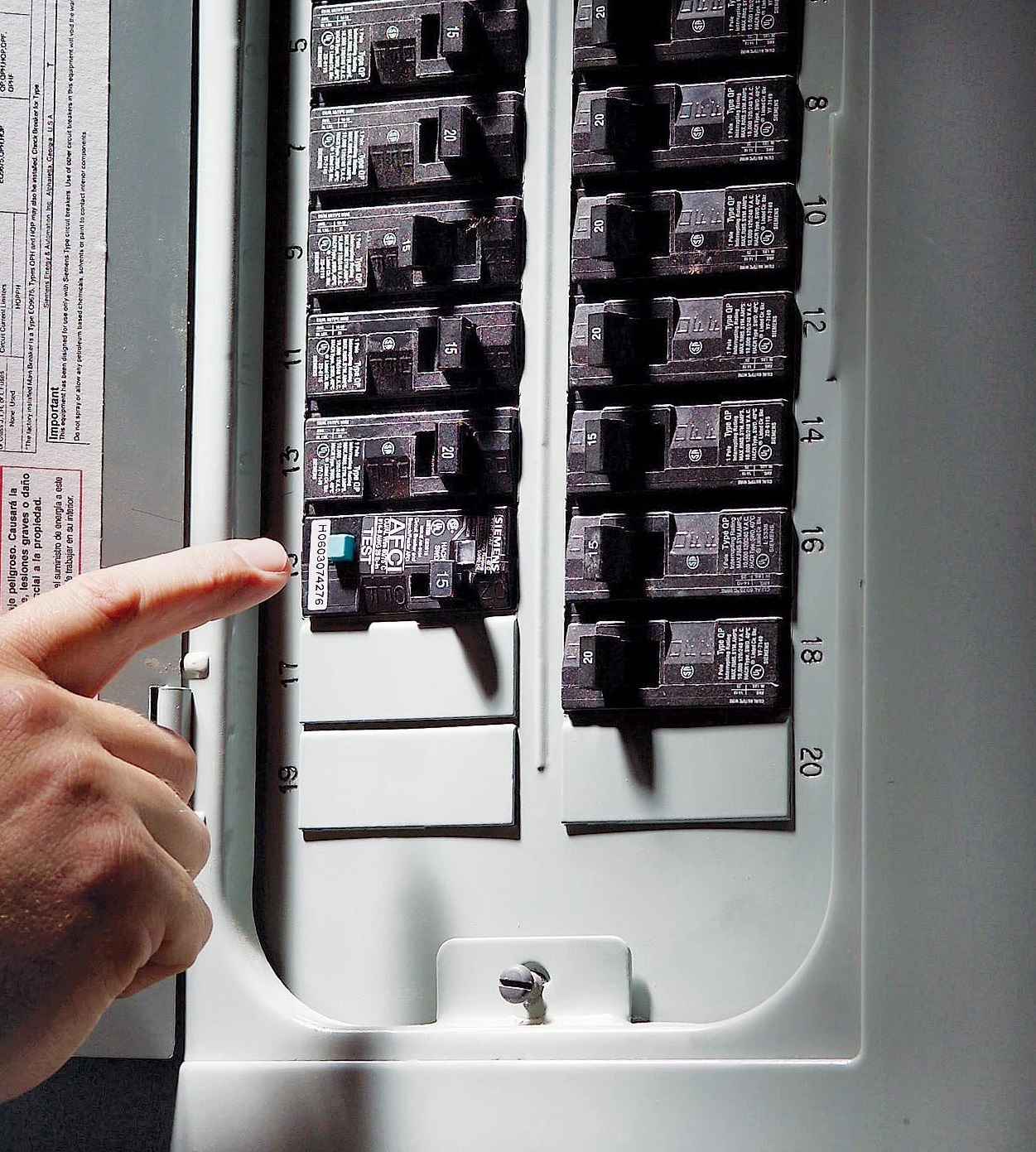

Leiterschaltertypen, Arbeitsprinzipien und verwendet

Für die Sicherheitsvorrichtungen in elektrischen Systemen sind Leistungsschalter erforderlich, um Schaltkreise vor Schäden zu schützen, die durch Überstrom, Kurzstrecken und elektrische Fehler verursacht werden.Durch die automatische Unterbrechung des Stromflusss bei unsicheren Bedingungen sorgen die Leistungsschalter für die Sicherheit von Geräten, Infrastruktur und Personen.In diesem Leitfaden erklärt, was Leistungsschalter sind, wie sie funktionieren, welche verschiedenen Typen und welche weitreichenden Verwendungszwecke.

Katalog

Überblick über Leistungsschalter

Leistungsschalter sind Teil der wichtigen Komponenten in elektrischen Systemen und spielen eine große Rolle gegen Überstrom- und Kurzstrecken.Neben der einfachen Unterbrechung des elektrischen Flusses fungieren sie als Beschützer der Sicherheit und Funktionalität in einer Vielzahl von elektrischen Einstellungen.Diese Diskussion befasst sich mit den komplexen Operationen von Leistungsschalter und untersucht ihre unterschiedlichen Typen und Verwendungen.Das Verständnis dieser Geräte im Detail kann viele Vorteile bieten, die Sicherheitsmaßnahmen und die Effizienz sowohl in Heim- als auch in industriellen elektrischen Systemen verbessern.

Die Leistungsschalter fungieren als automatische elektrische Schalter, die zum Schild Schaltkreise vor Schäden aufgrund von übermäßigem Strom oder Problemen wie Kurzschlüssen ausgelegt sind.Wenn sie Unregelmäßigkeiten im Stromfluss erfassen, reagieren sie schnell und schneiden die Leistung ab, um mögliche Gefahren zu vermeiden.Fortschritte in ihrem Design, beeinflusst von den neuesten Technologien und Fertigungstechniken, verbessern ihre Geschwindigkeit und Zuverlässigkeit weiter.In einigen Szenarien trennen Leistungsschalter das betroffene Segment, wenn der Strom sichere Niveaus übertrifft, was dazu beiträgt, Brandgefahren oder Schäden an Geräten zu vermeiden.Ihre Implementierung in verschiedenen Umgebungen unterstreicht ihren Beitrag zur elektrischen Sicherheit.

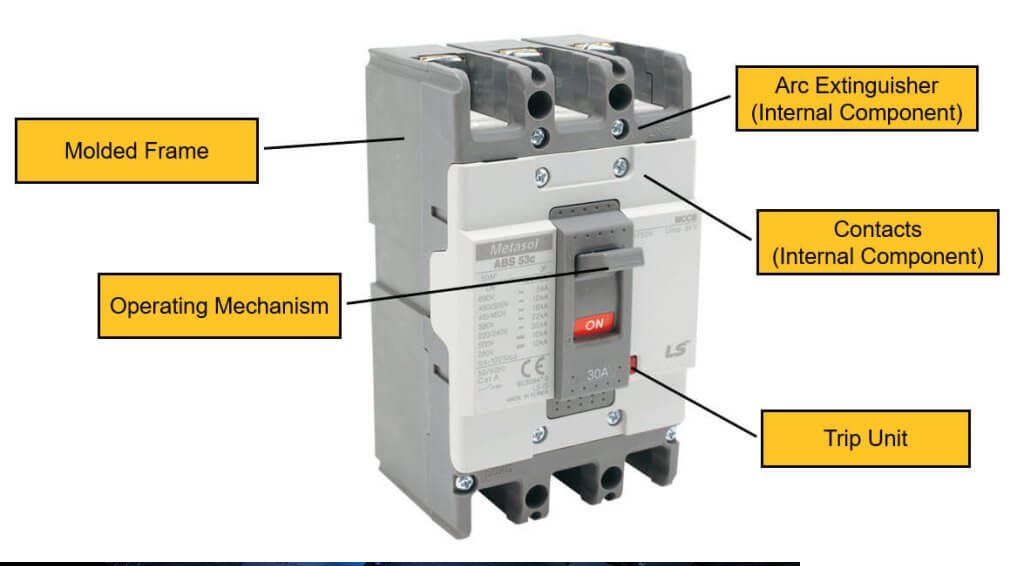

Leistungsschalterdynamik

Leistungsschalter dienen eine integrale Funktion innerhalb von elektrischen Systemen, indem sie Überstromsituationen identifizieren und unterbrechen, die aus zu vielen verbundenen Geräten oder Schaltungen mit geringem Widerstand ergeben.Wenn übermäßige Strom fließt, kann die Wärmeerzeugung zu Gefahren wie einer Schädigung der Isolierung und potenziellen Brandbedrohungen führen.

Der Betrieb von Leistungsschalter ist ein fein abgestimmter Prozess mit mehreren Komponenten:

Kontaktversammlungen

Die Kontaktbaugruppen erleichtern die elektrische Verbindung mit stationären und beweglichen Elementen.Die Wechselwirkung dieser Elemente verbessert die Funktionalität des Systems, wobei der Schwerpunkt auf der Handwerkskunst von Materialien und Design liegt.In alltäglichen Szenarien wird die Ausdauer der Kontakte bewertet, indem sie unterschiedliche Lastbedingungen über längere Zeiträume ausgesetzt sind.

Aktuatorsystem

Das Aktuatorsystem ist mit dem Öffnen und Schließen der Kontakte beauftragt und arbeitet entweder manuell oder automatisch.Dieses System verkörpert die Fusion der mechanischen Finesse und der elektrischen Effizienz.Bei Routineoperationen werden strenge Bewertungen durchgeführt, um seine schnelle und zuverlässige Reaktion auf Unregelmäßigkeiten zu bestätigen.

ARC -Managementsystem

Dieses System ist wichtig, um die elektrischen Bögen zu mildern, die sich während der Aktivität bilden, den Schaden effektiv abhalten und die Sicherheit aufrechterhalten.Es verwendet akribisch gestaltete Mechanismen, die die Energie sicher verwalten und zerstreuen.Sie können diese Systeme kontinuierlich optimieren, aus umfangreichen Feldforschungen lernen und sich weiterentwickeln, um ihre Leistung zu steigern.

Auslöseeinheit

Die Reiseeinheit steht als sensorischer Kern des Leistungsschalters, der Inkonsistenzen im Strom erfasst und das Aktuatorsystem nach Bedarf aktiviert.Es integriert erweiterte Erkennungsalgorithmen, um schnell zu erkennen und auf Abweichungen zu reagieren.Die praktische Verwendung zeigt die Vielseitigkeit und Genauigkeit der Reiseeinheit und spiegelt die unterschiedlichen Bedingungen in verschiedenen elektrischen Umgebungen wider.

Prozess -Workflow

Nachdem ein Überstromszenario festgestellt wurde, löst die Reiseeinheit den Aktuator aus, um die Kontakte zu lösen und den Fortschritt des Stroms zu stoppen.Während dieser Sequenz spielt das ARC -Managementsystem eine große Rolle bei der Unterdrückung des generierten Bogens.Dieser ausgefeilte Betrieb spiegelt die anhaltenden Fortschritte in der Branche wider, die sowohl durch den theoretischen Fortschritt als auch durch empirische Erkenntnisse angeheizt werden.

Leistungsschalter repräsentieren die Synthese von fortschrittlichem mechanischem und elektrischem Ziel, die Sicherheit und Zuverlässigkeit in elektrischen Systemen abzielen.Durch kontinuierliche Erkundung und praktische Erfahrung wird jeder Bestandteil eines Leistungsschalters für einen optimalen Schutz geschliffen, der seinen Wert sowohl in Wohn- als auch in industriellen Kontexten unterstreicht.

Sorten von Leistungsschalter

Leiterschalter, die nach ihren Betriebsmechanik, Spannungskapazität und Arc -Löschen -Medien kategorisiert sind, können sich in Anwendungen und Effektivität erheblich unterscheiden:

Betriebsmechanismen

• Wärmeschalter: Diese Funktion durch einen bimetallischen Streifen, der den Stromfluss nach Überhitzung hält.Wenn diese Geräte nach dem Abkühlen manuell zurückgesetzt werden, sind Klassiker in Haushaltssystemen.Sie waren im Laufe der Jahre aufgrund ihres unprätentiösen, aber zuverlässigen Designs eine vertrauenswürdige Option.

• Federbetriebskreiser: Verwenden von Quellen mit Energiespeichern, um die Kontaktabteilung und -verbindung zu verwalten, werden diese Brecher für ihre Stärke gefeiert und sind häufig in anspruchsvollen Umgebungen zu finden, in denen die Leistungskonsistenz.

• Magnetschalter: Durch elektromagnetische Kräfte aktivieren diese Brecher einen Hebel, um Schaltkreise zu öffnen, wenn sie hohe Ströme begegnen.Ihre Präzision wird in zeitgenössischen Setups aufgrund ihrer schnellen Anpassung an plötzliche Kraftanstieg hoch geschätzt.

• Hydraulisch-magnetische Leistungsschalter: Diese synchronisieren Hydraulikflüssigkeiten mit Magnetfeldern und bieten Schutz, der von Temperaturänderungen nicht beeinflusst wird.Sie sind in Bereichen vorteilhaft, in denen sich die umgebende Temperatur dramatisch verschieben kann, und liefert einen stetigen und zuverlässigen Betrieb.

• PNeumatische Leistungsschalter: Verwenden der Luftdruck, um einen Kolben zur Kontaktabteilung zu treiben, sind für Hochspannungsszenarien geeignet.Ihr schneller Reaktionsmechanismus für den Vorteil bei der anspruchsvollen anspruchsvollen Anwendungen.

• Elektronische Leistungsschalter: Durch die Verwendung von Sensoren und Festkörperelementen liefern diese Unterbrecher schnelle Reaktionen auf übermäßige aktuelle Situationen.Mit der Feinabstimmung sind sie in technologisch hoch entwickelten Netzwerken zunehmend verbreitet und bieten anpassungsfähigen Systemschutz.

Spannungsniveaus

• Spannungsschalter mit niedriger Spannung: Für Systeme mit bis zu 1000 V Wechselstrom oder 1500 V DC konzipiert, können diese als Miniatur -Leistungsschalter (MCB) oder robustere geformte Case -Circuit Breakers (MCCB) gefunden werden.Sie bedienen gut gewerbliche Umgebungen in Wohngebieten und leichten Umgebungen und balancieren den Schutz mit räumlicher Effizienz.

• Mittelspannungsschalter: Umgang mit Spannungen von 1 kV bis 34 kV bieten einstellbare Einstellungen, die auf bestimmte Anforderungen zugeschnitten sind.Ihre Flexibilität macht sie in industriellen Kontexten integraler Bestandteil, in denen sie die operative Sicherheit und Kontinuität inmitten unterschiedlicher Lastanforderungen unterstützen.

• Hochspannungsschalter: Im Bereich von 72,5 kV bis 800 kV spielen diese eine wesentliche Rolle bei der Stromverteilung.Sie sind von zentraler Bedeutung für die Aufrechterhaltung stabiler Stromnetze und gewährleisten eine zuverlässige Stromversorgung über umfangreiche Entfernungen.

Lichtbogenlöschmedium

• Luftkreisschalter: Verwenden von Luft- und Bogen-Rutschen für Lichtbogenlöschung bieten sie eine erhebliche Stromversorgungskapazität.Diese Unterbrecher sind in großen, offenen Räumen bevorzugt, in denen Sichtbarkeit und einfache Wartung eine operative Sicherheit bieten.

• Vakuumschalter: Mit einem Vakuum zur Unterdrückung von Lichtbogen können sie dank ihrer kompakten Form und ihrer Langlebigkeit für mittel- bis hochspannende Anwendungen geeignet sind.Das Vakuum sorgt für eine dauerhafte Leistung und minimiert den Unterhalt im Laufe der Zeit.

• Ölkreisschalter : Mit Öl sowohl zur Isolierung als auch für die Unterdrückung von Lichtbogen sind sie einzigartige Wartungs- und Umweltprobleme vor.Sie werden in einigen Szenarien bevorzugt, in denen alternative Technologien überkompriziert werden können.

• SF6 -Leistungsschalter: Unter Verwendung von SF6 Gas, das für seine stellaren dielektrischen Eigenschaften und seine Kompaktheit festgestellt wurde, eignen sich diese gut zu harten Bedingungen.Ihre Wirksamkeit bei der ARC -Unterdrückung macht sie zu einer modernen Lösung für herausfordernde Umgebungen, in denen Zuverlässigkeit und Raumnutzung wichtig sind.

Verwendung von Leistungsschalter

Leistungsschalter spielen eine große Rolle beim Schutz elektrischer Systeme vor Schäden, die durch Überlastungen, Kurzschlüsse und Fehler verursacht werden.Sie gewährleisten die Sicherheit von Ausrüstung, Eigentum und Personen, indem sie den Stromfluss unter unsicheren Bedingungen automatisch unterbrechen.Von Häusern bis hin zu Industrieanlagen und Versorgungsnetze sind Leistungsschalter für ein zuverlässiges und sicheres Stromverwaltung wichtig.

Wohnen

In den Wohnungen schützen Leistungsschalter die komplizierten Netze von Elektrokreisen, die Haushaltsgeräte bedienen, und stellen sicher, dass Fehler keine Brände auslösen und so sowohl den Familienkomfort als auch die Integrität der Heimatversorgung schützen.Durch die Verwendung fortschrittlicher Leistungsschalter, die in der Lage sind, Lichtbogenfehler zu erkennen, erreichen Hausbesitzer ein tieferes Sicherheitsgefühl, da diese Geräte das Auftreten elektrischer Brände erheblich senken.Aus gelebten Erfahrungen in der Verwaltung von Elektrosystemen zu Hause wird klar, dass Leistungsschalter nicht nur die Sicherheit priorisieren, sondern auch nahtlose Bequemlichkeit bieten, was eine einfache Verwaltung der elektrischen Haushaltslasten gewährt.

Kommerziell

Leistungsschalter haben eine Position in gewerblichen Orten wie Büros und Einzelhandelsflächen, indem sie elektrische Störungen wie Überladungen und Kurzstrecken abweichen.Durch die Aufrechterhaltung des ununterbrochenen Stromflusses fördern sie einen konsistenten Geschäftsbetrieb und minimieren die Halten bei Aktivitäten.Die Einführung von Smart Circuit Breakern mit Fernüberwachungsfunktionen ermöglicht es Unternehmen, den Energieverbrauch fein abzustimmen und zu umweltfreundlichen Praktiken im Geschäft beizutragen.Diese intelligenten Lösungen ermöglichen Unternehmen, den Stromverbrauch geschickt zu navigieren und sowohl finanzielle Klugheit als auch Umweltverantwortung zu fördern.

Industriell

Leistungsschalter sind unverzichtbare Verbündete für industrielle Setups und gewährleisten die Sicherheit in komplizierten, leistungsübergreifenden elektrischen Rahmenbedingungen.Fertigungsanlagen sind darauf angewiesen, dass sie eine operative Integrität aufrechterhalten, wenn Maschinen einen hohen Energieeinsatz erfordert.Diese Systeme verteidigen nicht nur gegen elektrische Pannen, sondern stärken auch die operative Wirksamkeit, indem es die Räumung der renommierten Wiederherstellung nach dem Fertigwesen ermöglicht.Die Ehe von Datenanalysen mit Leistungsschaltersystemen führt vorhersehende Wartung ein und verbessert sowohl die Zuverlässigkeit als auch die Lebensdauer in industriellen Bereichen.

Dienstprogrammanwendungen

Innerhalb des Versorgungsbereichs fungieren die Leistungsschalter als Depotbanken für Stromerzeugungs- und Verteilungsrahmen, und verwalten die riesigen elektrischen Ströme, die durch Stromnetze führen, und schützt die Infrastruktur vor Fehlern und Anständen.Hochspannungskreisschalter übertreffen in dieser Umgebung und isolieren schnell Störungen, um expansive Stromausfälle abzuwenden.Die Zuverlässigkeit dieser Systeme zieht Stärke aus technologischen Innovationen, den Einfluss kontinuierlicher Fortschritte und angewandtes Fachwissen in diesem Bereich.

Vergleichende Analyse von Leistungsschaltertypen

Leistungsschalter spielen eine wichtige Rolle in elektrischen Systemen, indem sie die Störung der Verwerfungsströme sicherstellen und damit zum Schutz und zur Zuverlässigkeit der Stromverteilung beitragen.Dieser Abschnitt bietet eine umfassende vergleichende Analyse verschiedener Leistungsschaltertypen und konzentriert sich auf ihren Spannungsbereich, das Lichtbogenbogenmedium sowie ihre jeweiligen Stärken und Schwächen.

Typ	Stromspannung Reichweite	Bogen Medium löschen	Vorteile	Nachteile
MCB	Niedrig	Luft	Kompakt, einfach zu installieren	Begrenzter Strom Bewertung
McCB	Niedrig bis mittel	Luft	Einstellbar Einstellung, höhere Strombewertung	Größer als MCBS
ACB	Niedrig bis mittel	Luft	Hoher Brechen Kapazität, anpassbar	Erfordert mehr Wartung
VCB	Medium	Vakuum	Lange Lebensdauer, Minimale Wartung	Höhere anfängliche kosten
OCB	Mittel bis hoch	Öl	Gut für Hoch Spannungen	Umwelt Bedenken, wartungsintensiv
SF6	Hoch	SF6 Gas	Kompakt, Geeignet für harte Umgebungen	Umwelt Bedenken, wenn Gas auseckt

Abschluss

Leistungsschalter sind unverzichtbare Komponenten in modernen elektrischen Systemen, schützen Schaltkreise vor Fehlern und gewährleisten sich sicheren Betrieb in den Bereichen Wohn-, Gewerbe-, Industrie- und Versorgungssektoren.Mit technologischen Fortschritten wurden verschiedene Arten von Unterbrechern von thermisch bis elektronisch und Vakuum entwickelt, um unterschiedliche Spannungsniveaus und -anwendungen zu entsprechen.Das Verständnis ihrer Arbeitsprinzipien und Klassifizierungen hilft Ihnen dabei, den geeigneten Unterbrecher für bestimmte Bedürfnisse zu wählen und Zuverlässigkeit, Effizienz und Sicherheit zu gewährleisten.

Häufig gestellte Fragen [FAQ]

1. Wie oft sollte ich meine Leistungsschalter testen?

Für Häuser werden die Testleiterschalter einmal im Jahr sichergestellt, dass sie ordnungsgemäß arbeiten.In industriellen Umgebungen sollte die Tests aufgrund höherer Nutzung und strengerer Sicherheitsanforderungen häufiger durchgeführt werden.

2. Können sich Leiterschalter im Laufe der Zeit abnutzen?

Ja, Leistungsschalter können sich aufgrund des wiederholten Gebrauchs, der mechanischen Spannung und des elektrischen Lichtbogens abnutzen.In Häusern dauern sie normalerweise 15 bis 20 Jahre, bevor sie ersetzt werden müssen.

3. Was ist der Unterschied zwischen einer Sicherung und einem Leistungsschalter?

Beide schützen vor Überstrom, aber eine Sicherung muss ersetzt werden, nachdem es geschmiert wurde, während ein Leistungsschalter einfach zurückgesetzt und wieder verwendet werden kann.

4. Sind Smart Circuit Breakers es wert, gekauft zu werden?

Ja, Smart Circuit Breakers bieten Vorteile wie Fernüberwachung, Kontrolle und fortschrittliches Energiemanagement, was sie zu einer guten Wahl für die Verbesserung der Sicherheit und Effizienz in modernen Häusern macht.

5. Wie kann ich feststellen, ob mein Leistungsschalter schlecht ist?

Zu den Anzeichen eines fehlerhaften Leistungsschalters gehören:

Häufiges Auslösen

Ein brennender Geruch in der Nähe der Platte

Sichtbare Verbrennungsmarken oder Schäden

Der Breaker bleibt nicht in der Position 'on'.

Wenn Sie eine davon bemerken, ist es an der Zeit, einen Elektriker für einen Ersatz zu konsultieren.
