Analyse von funktionalen Schaltungen bei der Schaltschaltung der Netzteile

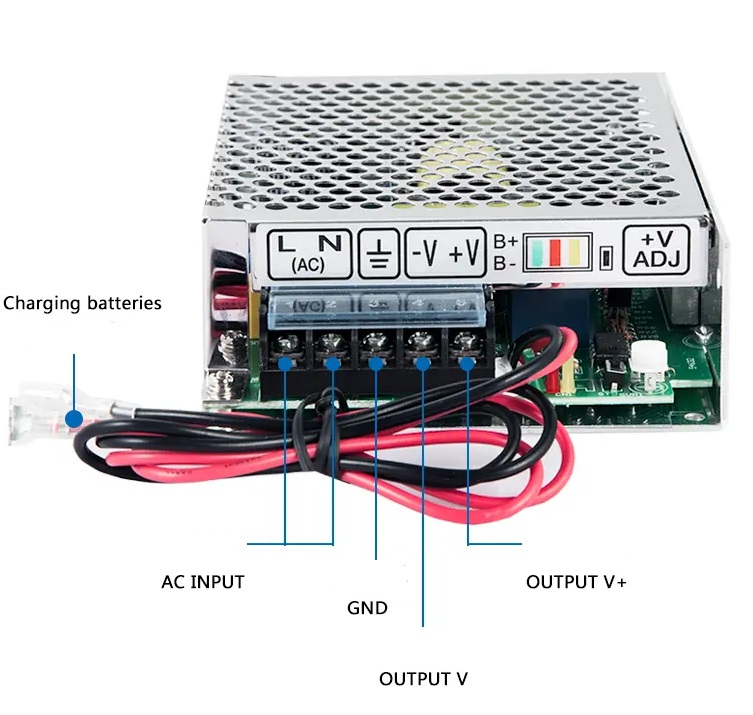

Eine Schaltnetzversorgung ist die Komponente in vielen modernen elektronischen Geräten und wandelt die elektrische Leistung effizient mit geringem Energieverlust um.Seine Komplexität beruht auf der Kombination mehrerer Schaltungen zur Regulierung der Spannung, des Schutzes vor Anständen und zur Verwaltung des elektrischen Stroms.Dieser Artikel befasst sich mit den verschiedenen Komponenten und Funktionen einer Schaltnetzversorgung, die unter Überschriften organisiert sind, um die damit verbundenen Schaltkreise und Prinzipien zu erklären.

Katalog

Überblick über das Schaltnetz -Versorgungskreiskomponenten

Der Primärkreis einer Schaltnetzversorgung umfasst einen EMI-Filter (Electromagnetic Interferenz), einen Gleichrichterfilterkreis, einen Stromumrechnungsschaltung, eine PWM-Steuerung (Puls-Width Modulations) und einen Ausgangsrichterfilterkreis.Zusätzlich bieten Hilfskreise Schutz- und Ausgangsüberspannung, Unterspannung, Überstrom- und Kurzschlussschutz, um den sicheren und stabilen Betrieb der Stromversorgung zu gewährleisten.

Prinzipien und Konfigurationen des Eingangskreises

Der Eingangskreis in einer Schaltnetzversorgung stellt sicher, dass die an den Schaltkreis gelieferte Stromversorgung stabil und sicher ist.In diesem Abschnitt werden zwei Konfigurationen der AC -Eingangsrichterfilterkreis und die DC -Eingangsfilterschaltung beschrieben.

AC -Eingangsrichterfilterschaltung

Der AC -Eingangsrichterfilterkreis ist für die Konvertierung des Wechselstroms (AC) in den Gleichstrom (DC) verantwortlich.Es filtert auch unerwünschte Rauschen und elektrische Anstände.Der Blitzschutzkreis, der aus Movs und Sicherungen besteht, verhindert Schäden durch Hochspannungsspitzen.Ein Doppel-Filternetzwerk, das aus Kondensatoren und Induktoren besteht, reduziert das elektromagnetische Rauschen und sorgt für einen reibungslosen Stromfluss zu nachfolgenden Schaltungen.Ein Thermistor (RT1) hilft bei der Minderung von Ansturmströmen, wenn die Leistung zum ersten Mal eingeschaltet wird, und schützt die Komponenten vor Schäden aufgrund von übermäßigem Strom.

DC -Eingangsfilterschaltung

Bei DC -Eingängen spielt die Filterschaltung eine ähnliche Rolle bei der Unterdrückung von Rauschen und beim Schutz des Leistungsnetzes vor Störungen.Einige Elemente umfassen Differentialmodus-Induktoren und Sicherheitskondensatoren, die Hochfrequenzsignale filtern.Der Anti-Surge-Schaltkreis erhöht Schutz vor plötzlichen Stromspitzen und verhindert Schäden bei Komponentenfehlern oder Kurzstrecken.

Stromumwandlungsprozess und Komponenten

Der Kern der Stromversorgung liegt in seiner Fähigkeit, die elektrische Leistung effizient zu konvertieren, typischerweise unter Verwendung eines MOSFET (Field-Effect-Transistor mit Metal-Oxid-Semiconductor).MOSFETs steuern den Stromfluss durch ihre Gate -Spannung.Die Schaltung umfasst Puffernetzwerke und Spitzenspannungsabsorber zum Schutz vor hoher Spannung der Schaltkomponenten.Der durch den Kontroll -IC bestimmte Arbeitszyklus hilft, den Ausgangsstrom und die Spannung zu stabilisieren.

MOSFET -Arbeitsprinzip

Der MOSFET (Metal-Oxid-Semiconductor-Feld-Effekt-Transistor) ist aufgrund seines hohen Eingangswiderstands und einer effizienten Kontrolle des Stromflusses ein Element bei der Schaltungsversorgung.Die Gate-Source-Spannung des MOSFET reguliert den Abflussstrom und sorgt für eine effiziente Energieumwandlung.

Common Circuit Design

Der Schaltvorgang in der MOSFET-Schaltung kann Hochspannungspeaks erzeugen, die von Komponenten wie Widerständen und Kondensatoren absorbiert werden, um den Schalter zu schützen und die elektromagnetische Interferenz (EMI) zu verringern.Der vom PWM -Controller kontrollierte Arbeitszyklus bestimmt, dass der Zeitpunkt, an dem das MOSFET in einem "On" -Zustand bleibt, und die Leistungsausgabe direkt beeinflusst.

Ausgangsberechtigungs- und Filterkreislauf

Diese Schaltung stellt sicher, dass der Wechselstrom aus dem Transformator behoben und in einen stabilen Gleichstromausgang filtriert wird.Peak Clipping Circuits schützen die Gleichrichterdioden vor Spannungsspitzen, und Induktoren und Kondensatoren bilden einen Filter, um den Ausgang zu glätten.

In die Flyback -Konfiguration, Die primären und sekundären Phasen des Transformators arbeiten in entgegengesetzte Richtungen und bieten eine effiziente Spannungsumwandlung und -isolation.Diese Schaltung enthält auch Komponenten für das Spitzenausschnitt und ein Filternetzwerk, um die Ausgangsspannung zu stabilisieren.

In der synchrone GleichrichterTransistoren ersetzen traditionelle Dioden und verbessern die Effizienz durch Reduzierung des Spannungsabfalls während der Gleichberechtigung.Die Schaltung passt sich automatisch anhand der Ausgabe des Transformators an und stellt die stabile Leistung unter verschiedenen Lastbedingungen sicher.

Rückkopplungsschleife für die Spannungsregulierung

Die Spannungsregler -Rückkopplungsschleife ist wichtig, um sicherzustellen, dass die Ausgangsspannung einer Schaltnetzversorgung unter unterschiedlichen Lastbedingungen stabil bleibt.Dieses Feedback -System überwacht die Ausgangsspannung kontinuierlich und vergleicht sie mit einer Referenzspannung.Alle Abweichungen vom gewünschten Ausgang werden durch Anpassen des Arbeitszyklus des PWM -Reglers (Impulsbreitenmodulation) korrigiert.Es überwacht kontinuierlich die Ausgabe und passt den PWM -Arbeitszyklus an, um Abweichungen zu korrigieren.Fehler in Rückkopplungskomponenten können zu Instabilität, Schwingung oder unsachgemäßer Spannungsregulation führen, wodurch eine genaue Auswahl und Konfiguration der Komponenten vorliegt.

Kurzschlussschutzmechanismen

Der Kurzschlussschutzkreis verhindert Schäden, wenn ein Kurzschluss in der Last oder Ausgabe auftritt.Bei einem Kurzschluss kann der Strom dramatisch ansteigen, was zu übermäßiger Wärme und potenziell schädliche Komponenten führt.Um dieses Risiko zu mildern, verwendet die Stromversorgung einen Schutzmechanismus, um den Strom sofort zu begrenzen.

Wenn ein Kurzschluss erkannt wird, reduziert der PWM -Steuerkreis den Arbeitszyklus oder schaltet den MOSFET -Schalter ab, wodurch der Strom effektiv eingeschränkt wird.Dies verhindert weiteren Schäden, indem ein überschüssiger Strom nicht durch die Stromversorgung fließt.Wenn ein Kurzschluss auftritt, begrenzt der PWM -Steuerkreis den Strom und verhindern, dass die Stromversorgung überschüssiger Strom liefert.Diese Schaltung arbeitet häufig zusammen mit anderen Schutzelementen, einschließlich Stromtransformatoren und Optokopplern, zusammen, um einen sicheren Betrieb zu gewährleisten.

Ausgangsstrom einschränkender Schutz

Die Ausgangsstromgrenzschutzschaltung stellt sicher, dass der von der Last gezogene Strom einen sicheren Schwellenwert nicht überschreitet.Überlastung des Netzteils kann zu einer Überhitzung führen, die Lebensdauer der Komponenten beeinträchtigen und in extremen Fällen zu einem Versagen führen.Der Schaltkreis überwacht den Ausgangsstrom, indem der Spannungsabfall über einen kleinen Sinneswiderstand gemessen wird.Wenn der Strom die vordefinierte Grenze überschreitet, passt der Schaltkreis den PWM -Arbeitszyklus ein, um den Stromausgang zu verringern.Durch die Reduzierung des Arbeitszyklus senkt die Stromversorgung die an die Last gelieferte Energie effektiv, wodurch Überhitzung oder Schäden an Komponenten verhindert werden.

Dieser Mechanismus dient zum Schutz sowohl des Netzteils als auch der angeschlossenen Geräte.Wenn der Strom trotz Anpassungen zu hoch bleibt, kann die Schaltung die Stromversorgung vollständig herunterschalten und in extremen Fällen einen sicheren Betrieb sicherstellen.Die Stromgrenzschutzschaltung überwacht den Ausgangsstrom und verhindert, dass er einen sicheren Schwellenwert überschreitet.Durch das Erkennen des Spannungsabfalls über einen Widerstand passt der Schaltkreis den PWM -Controller ein, um den Ausgangsstrom zu reduzieren, die Stromversorgung und die angeschlossenen Geräte vor Schäden aufgrund von Überlastung zu schützen.

Überspannungsschutz im Ausgangskreis

Überspannungsbedingungen können sowohl die Stromversorgung als auch die angeschlossene Last beschädigen.Die Ausgangsüberspannungsschutzschaltung verhindert, dass die Ausgangsspannung sichere Grenzwerte überschreiten, was sonst empfindliche Komponenten beschädigen könnte.Es können verschiedene Mechanismen eingesetzt werden, um überspannte Bedingungen zu erkennen und auf sie zu reagieren:

SCR (Silicon-kontrollierte Gleichrichter) Auslöser : Ein SCR kann ausgelöst werden, wenn die Spannung einen Schwellenwert überschreitet, sofort überschüssige Energie abschneidet oder die Stromversorgung abschließt.

Optokoppler: Geben Sie die Isolierung zwischen den Kontrollschaltungen und den Hochspannungsbereichen an, wodurch sich eine sichere Erkennung und Reaktion auf Überspannungsbedingungen ermöglichen.

Zenerdioden: Diese Dioden werden häufig verwendet, um die Spannung auf einer bestimmten Ebene zu klemmen und sicherzustellen, dass der Ausgang den gewünschten Wert nicht überschreitet.

Sobald ein Überspannungsereignis erkannt wurde, klemmen die Spannung entweder auf einen sicheren Bereich oder schaltet die Stromversorgung ab, um weitere Schäden zu verhindern.Verschiedene Schutzmechanismen stellen sicher, dass die Ausgangsspannung die sicheren Werte nicht überschreitet.Diese Schaltungen können SCR-Auslöser, Optokoppler oder Zenerdioden verwenden, um übermäßige Spannung zu erkennen und auf einen sicheren Bereich zu klemmen, um übermäßige Spannung zu erkennen und zu reagieren.

Leistungsfaktorkorrektur und Effizienzverstärkung

Die Leistungsfaktorkorrektur (PFC) ist eine Technik, mit der die Effizienz von Netzteilen verbessert wird, indem die aus dem Stromnetz gezogene Blindleistung verringert wird.In Systemen ohne PFC kann der Strom und die Spannung aus der Phase liegen, was zu einer Verschwendung von Energie führt und die Effizienz verringert.Der PFC -Schaltkreis passt das Schaltverhalten des MOSFET ein, um sicherzustellen, dass die Stromwellenform in Phase und Amplitude eng mit der Spannungswellenform übereinstimmt.Durch das Einbringen des Stroms in Phase mit der Spannung minimiert der PFC -Schaltkreis die Menge der Blindleistung und reduziert die Energieverluste.

Das System arbeitet effizienter und senkt die Energiekosten.Viele Länder haben Vorschriften, die ein gewisses Maß an Leistungsfaktor-Effizienz erfordern, insbesondere für Hochleistungsgeräte.Die Senkung der Reaktivleistung verringert die Wärmeerzeugung und verbessert die Lebensdauer der Stromversorgung.Die Leistungsfaktorkorrektur (PFC) verbessert die Effizienz der Stromversorgung durch Reduzierung der Blindleistung.Der PFC -Schaltkreis passt das Schaltverhalten des MOSFET ein, um sicherzustellen, dass der aus dem Leistungsnetz gezogene Strom mit der Spannung in Phase ist, wodurch Energieverluste minimiert und den Leistungsfaktor verbessert werden.

Eingabeüberspannung und Unterspannung

Eingangsspannungsschutzschaltungen Überwachen Sie die Eingangsversorgung für Spannungsanomalien.Wenn die Eingangsspannung einen vordefinierten Schwellenwert überschreitet, wird die Stromversorgung geschlossen, wodurch Schäden verhindert werden.In ähnlicher Weise stellt der Unterspannungsschutz sicher, dass die Stromversorgung nicht unter unzureichenden Spannungsbedingungen funktioniert, was zu einer instabilen Leistung führen kann.Durch das Verständnis der Kernkomponenten und Prinzipien des Umschaltungsverbrauchs kann diese Geräte für verschiedene Anwendungen entwerfen, beheben und optimieren.Von der grundlegenden Leistungsumwandlung in fortschrittliche Schutzmechanismen sind die Schaltungsversorgungsversorgungen ein wesentlicher Bestandteil der modernen Elektroniksysteme.

Überspannungsschutz: Wenn die Eingangsspannung einen vordefinierten Schwellenwert überschreitet, erkennt ein Vergleichskreis die Anomalie und schaltet die Stromversorgung ab, um Schäden zu verhindern.Dieser Mechanismus schützt die internen Komponenten vor Hochspannungsspannungen, was zu Überhitzung oder Zusammenbruch führen könnte.

Unterspannungsschutz: In ähnlicher Weise deaktiviert die Unterspannungsschutzkreis, wenn die Eingangsspannung unter einen sicheren Betriebsbereich fällt, die Stromversorgung.Der Betrieb mit einer Spannung unterhalb des angegebenen Bereichs kann eine Instabilität im Ausgang verursachen und die Stromversorgung beschädigen.Durch die Verhinderung des Betriebs unter diesen Bedingungen bleibt die Stromversorgung stabil und zuverlässig.

Häufig gestellte Fragen [FAQ]

1. Was ist Feedback in einer Schaltung?

Feedback bezieht sich auf den Prozess des Sendens eines Teils des Ausgangssignals an den Eingang der Schaltung.Dies hilft bei der Regulierung der Ausgabe, um die spezifischen Anforderungen zu erfüllen, und sorgt dafür, dass die Schaltung das gewünschte Signal auf kontrollierte und stabile Weise erzeugt.

2. Welche Geräte werden üblicherweise für den Kurzschlussschutz in Schaltkreisen verwendet?

Gemeinsame Geräte, die zum Schutz des Kurzschlusss in Schaltkreisen verwendet werden, umfassen Sicherungen und Überstromschutzgeräte.Diese Komponenten sind so ausgelegt, dass sie den Stromfluss unterbrochen werden, wenn ein Kurzschluss auftritt, wodurch Schäden am Stromkreis und angeschlossene Geräte verhindert werden.

3. Wie funktioniert eine Flyback -Schaltung?

Eine Flyback-Schaltung arbeitet mit einem Dual-Loop-Rückkopplungssystem für die Ausgangsspannungsisolierung und eine andere zur Überwachung des Spitzenstroms in der Primärspule.Gesteuert durch einen PWM (Impulsbreitenmodulator) wird der Impulszyklus so eingestellt, dass die Ausgangsspannung und der Primärspulenstrom in jedem Zyklus regulieren.Dieser Prozess hilft bei der Aufrechterhaltung einer stabilen Ausgangsspannung über unterschiedliche Bedingungen hinweg.
