Analoge und digitale Signale, ihre Typen, Vorteile und Einschränkungen

Für die Funktion aller elektronischen Geräte werden elektronische Signale benötigt, wodurch die Übertragung von Informationen zwischen ihnen entweder in analogem oder digitalem Formular übermittelt wird.Diese in der Elektronik definierten Signale als zeitlich variierende Spannungen oder Ströme, die als elektromagnetische Wellen fungieren, sind dafür verantwortlich, Nachrichten über verschiedene Systeme hinweg zu vermitteln, von Sprachaufzeichnungen bis hin zu Fernseh- und Radiosendungen.Analoge und digitale Signale, die beide als zeitlich variierende Spannungen oder Ströme dargestellt werden können, werden verwendet, um Daten zu beschreiben, und können auch durch ihre Frequenz charakterisiert werden.In diesem Artikel werden wir die Definition, die Typen und die Vor- und Nachteile sowohl analogen als auch digitaler Signale untersuchen.

Katalog

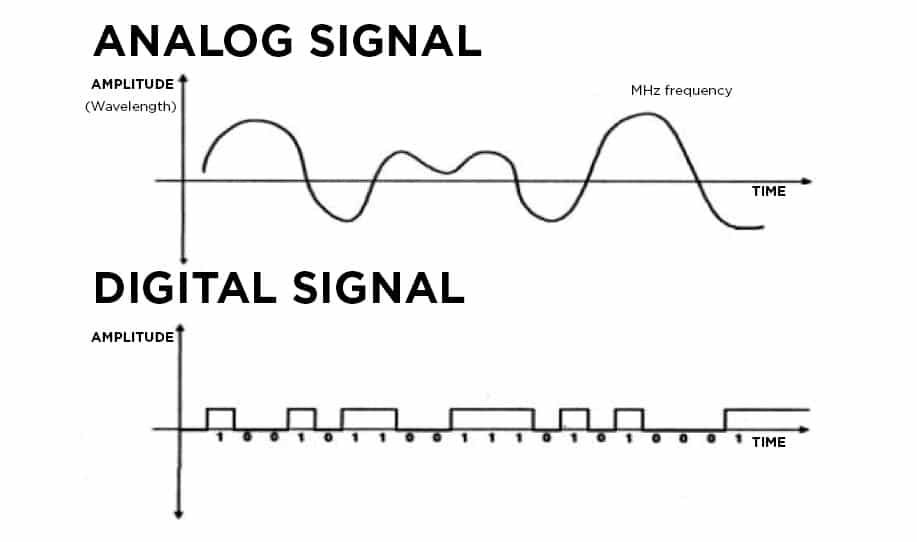

Analog- und digitale Signale verstehen

Die Natur analoge Signale

Analoge Signale sind dynamisch, schwankend kontinuierlich und in der Lage, einen endlosen Wertebereich anzunehmen.Sie vermitteln Informationen durch Variationen von Spannung, Strom oder Frequenz, wodurch die Komplexität von Phänomenen wie Licht und Klang erfasst wird.Bei der Erfassung der Realität exzellieren analoge Signale und vermitteln Feinheiten, mit denen digitale Formen zu kämpfen haben.

Viele technische Disziplinen bevorzugen analoge Signale für ihre authentische Replikation natürlicher Feinheiten.Betrachten Sie Vinylaufzeichnungen: Sie verkörpern die Tiefe der musikalischen Leistungen und betonen, wie analoge Systeme bei der Bereitstellung von Audio mit hohem Fidelity leuchten.

Eigenschaften digitaler Signale

Umgekehrt arbeiten digitale Signale mit diskreten Werten, die hauptsächlich durch binäre Zustände 0 und 1 definiert sind. Sie stützen digitale Elektronik und bilden den Kern von Geräten von Computern zu Netzwerksystemen.Ihr strukturiertes Design unterstützt eine stabile und zuverlässige Datenübertragung, verbessert die Rauschfestigkeit und die Sicherung der Informationen in der Integrität der Informationen.Ihre Präzision und Effizienz in der Verarbeitung schließen einen Grund vor.

Die Abhängigkeit von digitalen Signalen in den jüngsten technologischen Sprüngen ist auf ihre Speicher- und Verarbeitungskenntnisse zurückzuführen.Zum Beispiel nutzen digitale Kommunikationsplattformen diese Signale, um einen robusten, klaren Datenaustausch über umfangreiche Entfernungen aufrechtzuerhalten.Sie erleichtern zweifellos den ununterbrochenen Informationsfluss in riesigen Netzwerken.

Analog und digital ausgleichen

Trotz der Dominanz digitaler Technologien setzen sich einige Situationen für eine Synthese analogen und digitalen Methoden ein.In der Audioproduktion bietet eine Mischung aus analogen Elementen und digitaler Verarbeitung ein strukturierteres Hörerlebnis.Durch die Wertschätzung von Analogs tiefgreifende Tiefe neben der präzisen Klarheit von Digital entstehen innovativere und Lösungen.Es zeigt einen guten Weg zur Kreativität.

Analog- und Digitalelektronik

Analoge Elektronik

Analoge Elektronik umfasst Komponenten wie Widerstände, Kondensatoren und Transistoren, um Schaltungen zu erstellen, die kontinuierliche Signale wie Audio und Video verarbeiten.Diese Schaltungen verwenden Modulationstechniken wie Amplitudenmodulation (AM) und Frequenzmodulation (FM).IT -Interferenz stellt eine solche Herausforderung dar, da selbst kleines Rauschen zu einer Signalverschlechterung führen kann, wenn sie nicht ordnungsgemäß gesteuert werden.Designer konzentrieren sich intensiv auf die Auswahl der Komponenten und die Schaltungskonfiguration, um diese empfindlichen Probleme anzugehen.

Das Entwerfen von analogen Schaltungen stellt aufgrund ihrer Empfindlichkeit gegenüber Rausch- und Spannungsschwankungen häufig größere Herausforderungen im Vergleich zu digitalen Schaltungen.Selbst kleine Variationen in der Spannung eines analogen Signals können zu den Ungenauigkeiten des Schaltungsbetriebs führen.

Analoge Signale werden in Kommunikationssystemen häufig verwendet, um Sprache, Daten, Bilder und Video in kontinuierlicher Form zu übertragen.Zwei Arten der analogen Übertragung sind Amplitudenmodulation (AM) und Frequenzmodulation (FM).In AM wird die Amplitude des Trägersignals eingestellt, während in FM die Frequenz des Trägersignals modifiziert wird.

Digitale Elektronik

Digitale Schaltkreise verwenden Logik -Gates, Mikrocontroller und Prozessoren, um Daten in binärer Form zu manipulieren.Diese Systeme sind häufig synchron und stützen sich auf präzise Taktsignale für die koordinierte Funktionen.Digitale Signale bieten Klarheit und Zuverlässigkeit, da das Design von Natur aus Zuverlässigkeit und Präzision unterstützt, insbesondere in Kommunikationsnetzwerken, in denen die Fehlererkennung und Korrektur.

Digitale Schaltkreise sind ein wesentlicher Bestandteil der digitalen Elektronik, einschließlich Logik -Gates und komplexerer digital integrierter Schaltkreise (ICs).Diese Schaltkreise repräsentieren Daten unter Verwendung von zwei unterschiedlichen Zuständen, 0 und 1, wobei größere Werte durch Gruppen von binären Bits ausgedrückt werden.Die meisten digitalen Schaltkreise arbeiten synchron und stützen sich auf ein Taktsignal, um einen vorhersehbaren Betrieb zu gewährleisten.Ein Prozessor wird häufig verwendet, um Daten in diesen Schaltungen zu manipulieren.

In Kommunikationssystemen ermöglichen digitale Signale die Datenübertragung sowohl über Punkt-zu-Punkt- als auch über Punkt-zu-Multipoint-Übertragungskanäle, um eine effiziente und zuverlässige Kommunikation zu gewährleisten.

Analog- und digitale Signalauslastung

Analoge Signale

Analoge Signale erfassen die Essenz natürlicher Phänomene wie Schall und Temperatur mit kontinuierlichen Wellenformen ordentlich.Dieses Merkmal dient gut in Einstellungen wie Rundfunk- und Messsystemen, die von der raffinierten Kontroll- und sensiblen Daten darstellen, die sie sich leisten.Dies führt zu praktischen Anwendungen, insbesondere in Bereichen, in denen exquisite Audio- und Umweltanalogsysteme erforderlich sind.

Die Treue der analogen Signale ist besonders vorteilhaft in der professionellen Audiotechnik, wo sie die Erfassung von Klang mit warmen, natürlichen Eigenschaften ermöglichen.Diese Kapazität erleichtert die Erstellung von Aufnahmen, die mit reichen Texturen durchdrungen sind.Darüber hinaus ermöglicht ihre Präzision in Temperaturregulationssystemen sorgfältige Anpassungen, die sowohl die Genauigkeit als auch die Zuverlässigkeit sicherstellen.

Digitale Signale

Umgekehrt sind digitale Signale für sichere Übertragungen, effiziente Speicher und fortschrittliche Kontrollmechanismen strukturiert.Sie minimieren das Geräusch und verwenden Komprimierungstechniken, wobei sie sich gut an den modernen Telekommunikationsanforderungen für hochgeschwindige und verschlüsselte Kommunikation über große Entfernungen übereinstimmen.Um sie so effektiv bei der Entwicklung von Kommunikationsinfrastrukturen zu machen, tragen ihre eingebauten Fähigkeiten für die Erkennung und Korrektur von Fehler bei, tragen zum Aufbau robuster Systeme bei.

Digitale Signale sind drahtlose Kommunikationstechnologien wie Smartphones, die schnelle, sichere und konsistente Datenaustausch ermöglichen.Darüber hinaus bieten digitale Techniken enorme Datenspeicherkapazitäten, die durch die Festkörper-Laufwerke in Computern veranschaulicht werden und ihre technologische praktische Praktikabilität unterstreichen.Diese Funktionen fordern zukünftige Dateninteraktionsparadigmen neu.

Komponenten des analogen und digitalen Signals

Analogsignalelemente verstehen

Im Herzen von analogen Signalen liegt die Amplitude (Intensität), die Frequenz (Oszillationsrate) und die Phase (Wellenformposition).Diese Kernelemente geben dem Signal seinen Charakter und sind maßgeblich an der Kontrolle und Interpretation seines Verhaltens in Systemen beteiligt.Diese Form sowie Merkmale wie Umschlag, Harmonische und Bandbreite bieten einen tieferen Einblick in die anspruchsvolle Manipulation.

Weitere Erkundungen sind die Harmonischen entscheidend bei der Verfeinerung der Klangqualität.Sie sind nicht nur die Sorge der Musiker, sondern auch von zentraler Bedeutung für die Gestaltung modernster Audiogeräte.Durch das Beherrschen dieser Komponenten können Fachleute Signale anpassen, um bestimmte Ergebnisse zu erzielen, wodurch die audiovisuelle Erfahrung bereichert wird.

Digitale Signaldynamik

In digitalen Signalen dienen Bits und Bytes als grundlegende Blöcke, wobei Komponenten wie Taktsignale und Logik -Gates ihren Fluss und ihre Funktionalität leiten.Sie ermitteln wesentliche Prozesse in digitalem Computer und Kommunikation und bilden das Grundgestein von Datenmanagementpraktiken.

Logik -Tore sind in der Verarbeitung und dem Transport von Daten aufgenommen und unterstreichen ihre entscheidende Rolle im modernen Computerschaltungsdesign.Diese Elemente optimieren nicht nur die Effizienz digitaler Systeme, sondern ebnen auch den Weg für Durchbrüche in der Verarbeitungstechnologien, was ihre Auswirkungen auf den technologischen Fortschritt hervorhebt.

Erforschung der analogen und digitalen Signalübertragung

Analogsignale verstehen

Analoge Signale bieten einzigartige Vorteile, die Aufmerksamkeit verdienen, insbesondere in ihrer Einfachheit und Fähigkeit, Audio und Video mit einer bemerkenswerten Treue zu übertragen.Ihre Fähigkeit, kontinuierlich als Reaktion auf physikalische Bedingungen zu variieren, macht sie für Anwendungen, die eine empfindliche Hand fordern, z. B. Audio -Engineering oder Rundfunk, unverzichtbar.Diese Treue wird besonders für Sie geschätzt, die versuchen, warme und authentische Akustik zu replizieren.Betrachten Sie den Fall von Vinylaufzeichnungen ein bevorzugtes Medium für Audiophile aufgrund ihres tiefen, strukturierten Klangs.

Einblicke in digitale Signale

Umgekehrt zeichnen sich digitale Signale in Belastbarkeit, Klarheit und Anpassungsfähigkeit aus.Ihre Fähigkeit, Daten mit Leichtigkeit zu komprimieren und zu verschlüsseln, steigert Speicher und Sicherheit, egal ob auf Cloud -Servern oder physischen Medien.In der modernen Kommunikation ermöglichen diese Attribute Netzwerkarchitekten zu Craft -Systemen, um eine hohe Datenintegrität in riesigen Netzwerken zu gewährleisten.Diese nahtlose Integration von Technologie in das tägliche Leben, die auf Geräten wie Smartphones und Diensten wie Streaming -Plattformen zu sehen sind, hängt von digitalen Übertragungen für konsistente Benutzererlebnisse ab.Die Verschiebung in Richtung Digital zeigt eine zunehmende Präferenz für Präzision und Zuverlässigkeit an.

Vorteile von analogen und digitalen Signalen

Analoge Signale

• Kontinuierliche Datendarstellung: Analoge Signale repräsentieren Daten kontinuierlich, was bedeutet, dass sie subtilere Variationen erfassen können.Dies macht sie gut geeignet, um Phänomene wie Schall oder Temperatur darzustellen, die sich natürlich in einer unendlichen, glatten Reichweite ändern.

• Einfache Signalverarbeitung: Analoge Signale verarbeiten können einfach und mit relativ einfachen elektronischen Komponenten wie Widerständen, Kondensatoren und Induktoren erreicht werden.Dies ist bei Anwendungen, die kostengünstige, grundlegende Signalmanipulation erfordern, vorteilhaft.

• Besser für die Fernübertragung in bestimmten Anwendungsfällen: In einigen Systemen (z. B. bestimmte Formen der Radiosendung) können analoge Signale direkt übertragen werden, was effizienter sein kann, wenn der Rauschpegel niedrig ist, ohne komplexe Umwandlungen zu erfordern.

• Geringere Latenz: Analoge Systeme können häufig Signale übertragen, ohne dass eine Digitalisierung oder Abtastung erforderlich ist, was die Verarbeitungsverzögerungen minimiert, was zu einer geringeren Latenz führt.Dies ist nützlich für Anwendungen wie Audioverstärkung oder analoge Telefonie.

• Kompatibilität mit vorhandenen Systemen: Viele traditionelle Kommunikations- und Aufnahmegeräte (wie alte Funkgeräte, Vinylaufzeichnungen und Kassetten) funktionieren auf natürliche Weise mit analogen Signalen und erleichtern die Verwendung, ohne in digitale Formate zu konvertieren.

Digitale Signale

• Geräuschwiderstand: Einer der größten Vorteile digitaler Signale ist ihre Fähigkeit, dem Verschlechterung aufgrund von Rauschen zu widerstehen.Selbst wenn während der Übertragung ein gewisses Geräusch eingeführt wird, können die ursprünglichen Daten genau wiederhergestellt werden, solange der Signalpegel innerhalb des definierten Schwellenwerts bleibt.

• Effiziente Datenkomprimierung: Digitale Signale können einfach mit Algorithmen komprimiert werden, um weitere Informationen in weniger Platz zu speichern oder zu übertragen.Dies ist für Anwendungen wie Video -Streaming, digitale Kommunikation und Datenspeicherung von entscheidender Bedeutung.

• Einfache Verschlüsselung und Sicherheit : Digitale Signale können viel einfacher verschlüsselt werden als analoge Signale, was die Sicherheit verbessert.Dies macht die digitale Kommunikation ideal für die sensible Datenübertragung, z. B. in Bankensystemen, militärische Kommunikation und sichere Internettransaktionen.

• Fehlererkennung und Korrektur: Digitale Systeme können Fehler effektiver erkennen und korrigieren.In digitalen Kommunikationssystemen werden üblicherweise verschiedene Fehlerprüfungsmethoden wie Überprüfungen und Paritätsbits verwendet, um die Datenintegrität zu gewährleisten und eine höhere Zuverlässigkeit in verrückten Umgebungen zu bieten.

• ICHNTegration mit Computern und digitalen Geräten: Digitale Signale können einfach von Computern und anderen digitalen Geräten verarbeitet werden.Dies macht sie ideal für moderne Anwendungen wie Datenverarbeitung, Telekommunikation und Multimedia, bei denen komplexe Algorithmen und Verarbeitungstechniken erforderlich sind.

• Effiziente Speicherung: Digitale Daten können effizient auf modernen Speichergeräten wie Festplatten, SSDs und Speicherkarten gespeichert werden.Dies macht digitale Systeme viel geeignet, um große Mengen an Informationen zu speichern, einschließlich Audio-, Video- und Datendateien.

• Skalierbarkeit: Digitale Systeme können leicht skaliert werden, indem die Verarbeitungsleistung oder die Speicherkapazität erhöht werden, wodurch sie für die Erweiterung von Kommunikationsnetzwerken oder Verarbeitungssystemen hoch flexibel sind.

Herausforderungen an analoge und digitale Signale

Anfälligkeit für den Signalverlust und Rauschen

Im Bereich analoge und digitale Signale besteht eine häufige Herausforderung in ihrer Veranlagung, den Verlust über verlängerte Entfernungen und die Empfindlichkeit gegenüber Rauschen zu signalisieren, was häufig zu bemerkenswerter Verzerrung führt.Rauschen ist im Wesentlichen eine unerwünschte Veränderung des Signals, und seine Auswirkungen können tiefgreifend sein.Fachleute ergreifen üblicherweise Maßnahmen wie Verstärkung oder Signalschub, um diese Herausforderungen zu bewältigen, obwohl diese Interventionen zusätzliche Komplexitätsschichten einführen können.

Probleme mit Präzision und Stabilität

Analoge Signale im Vergleich zu Digital zeigen häufig eine verringerte Präzision und Stabilität.Dies wird besonders in Domänen deutlich, die eine hohe Wiedergabetreue fordern.Theoretische Verbesserungen sind möglich, aber praktisch schwierig.Die genaue Reproduktion erfordert in der Regel komplexe Kalibrierung und regelmäßige Wartungsaufgaben, die spezialisierte Kenntnisse und akribische Aufmerksamkeit verdienen.

Forderungen nach Bandbreite und Hardwarekomplexität

Die Notwendigkeit einer erhöhten Bandbreite in digitalen Systemen führt häufig zu erhöhten Kosten und einer Voraussetzung für ausgefeilte Hardware.Die komplizierte Architektur der digitalen Verarbeitung erfordert eine robuste Zuweisung von Ressourcen.Durch strategische Planung und innovatives Ingenieurwesen ist es in der Tat erreichbar.

Auswirkungen des Stromverbrauchs und der Kosten

Analoge und digitale Systeme können gleichermaßen unter hohen Leistungsbedingungen auf einen schnellen Stromverbrauch stoßen.Dies kann zu erhöhten Betriebskosten und Umweltproblemen führen.Die Einstellung energieeffizienter Technologien und Praktiken kann diese Probleme mildern und ein Engagement für Nachhaltigkeit im zeitgenössischen Design unterstreichen.

Abschluss

Dieser Artikel zeigt die Unterschiede zwischen analogen und digitalen Signalen und deren Auswirkungen auf die Elektronik.Die Wahl zwischen den beiden hängt von den spezifischen Anforderungen einer Anwendung ab.Analoge Signale zeichnen sich hervorragend zur Bereitstellung einer kontinuierlichen, authentischen Datendarstellung aus und machen sie ideal für hochwertige Szenarien wie die Audioaufzeichnung.Andererseits werden digitale Signale für ihre Zuverlässigkeit, ihren Rauschwiderstand und die einfache Verarbeitung geschätzt, die für moderne Technologien wie Computer und Telekommunikation.Das Verständnis der Stärken beider Arten von Signalen ist der Schlüssel zum Systemdesign und fördert die Innovation in verschiedenen technologischen Bereichen.
