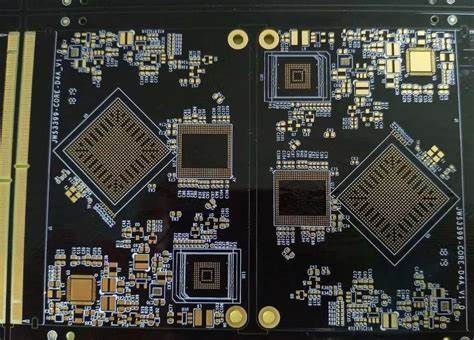

Erreichung von Spitzenleistungen im PCB -Design durch IPC -Namensstandards

IPC, ein globaler Handelsverband, arbeitet an der Elektronikbranche durch umfassende Standards.Diese Standards erstrecken sich über verschiedene Phasen der Elektronikdesign-, Herstellungs-, Montage- und Qualitätstests, die sowohl physikalische Komponenten als auch die Benennung von Konventionen abdecken.Insbesondere gibt es über 10 IPC -Standards, die sich ausschließlich dem Entwurf von PCB (Print Circuit Board) widmen, das detaillierte Richtlinien für die Benennung von Komponenten enthält.Diese Konventionen sind wichtig für die Standardisierung der im PCB -Design verwendeten Terminologie und der Gewährleistung der Gleichmäßigkeit verschiedener Hersteller und Lieferanten.

Katalog

Überblick über IPC -Namenskonventionen

Wenn wir IPC -Namenskonventionen diskutieren, verweisen wir nicht auf die von verschiedenen Herstellern zugewiesenen Hersteller -Teilenummern (MPNs), sondern auf standardisierte Methoden zur Benennung der Pakete und Fußabdrücke von Komponenten.Während die Hersteller ihre eigenen Konventionen verwenden können, um Teile nach Produktlinie, Anwendung und physikalischer Eigenschaften zu identifizieren, konzentrieren sich IPC-Konventionen auf die physikalischen Eigenschaften der Komponenten, insbesondere die für die Oberflächenmontage (SMT) verwendeten und durchläufigen Komponenten.

Einflussreiche IPC -Namenskonventionen

Die IPC -Standards bieten umfangreiche Richtlinien, die verschiedene Aspekte des Designs und der Produktion von Elektronik befassen, von Materialien und Baugruppe bis hin zu Layoutspezifikationen.Von der wichtigen Anmerkung in der PCB-Konstruktion (gedruckte Leiterplatte) sind zwei Namenskonventionen, die einen bemerkenswerten Einfluss ausüben: IPC-7351B, das sich mit den Surface-Mount-Designs und Landmusterstandards befasst, und IPC-7251, das sich mit Durchlochentwürfen befasst.PCB -Design -Tools umfassen in der Regel Komponentengeneratoren, die diesen Standards folgen und die Konsistenz und Präzision während des gesamten Entwurfsprozesses fördern.Die in IPC-7251 gefundenen Komplexitäten ergeben sich aus seiner Integration in andere IPC-Standards und fördert ein strukturiertes Benennungsprotokoll, das sowohl die Klarheit als auch die Gleichmäßigkeit verbessert.

Detaillierte Konzepte von Durchlöchern in IPC-7251

Der IPC-7251-Standard enthält detaillierte Richtlinien für die Benennung durch die Lochkomponenten.Das Namensschema beginnt mit dem Komponententyp (z. B. polarisierter Kondensator, Sicherung usw.).Die ersten 3 bis 6 Zeichen im Namen vermitteln Informationen über den Komponententyp, die Ausrichtung und den Montagestil (z. B. vertikale, horizontale, rechte Winkel).Für Kondensatoren ist auch die Polarität enthalten.Der Rest des Namens gibt die Abmessungen der Komponente und seine Herstellungskomplexität an.

Im Fall von Durchlochkomponenten werden Dimensionen in Millimetern angegeben, mit Präzision auf zwei Dezimalstellen und ohne führende Nullen.Die Benennung spiegelt auch das Komplexitätsniveau der Herstellung der Komponente wider, die als „A“, „B“ oder „C“ eingestuft wird, was den in IPC-2221 und IPC-2222 definierten Entwurfsproduktionsniveaus entspricht.IPC-7251 bezieht sich weiter auf Standards IPC-7252-7259 für die Benennung verschiedener Komponenten, Anschlüsse und Montage-Hardware.

Die Namenskonvention für Durchloch-Landmuster verwendet Komponentenabmessungen, um den Landmusternamen abzuleiten.Die ersten 3 bis 6 Zeichen repräsentieren die Komponentenfamilie, gefolgt von den folgenden Daten:

• P = Tonhöhe für Komponenten mit mehr als zwei Leads
• W = Maximaler Bleidurchmesser
• L = Körperlänge (für horizontale Montage)
• D = Körperdurchmesser für runde Komponenten
• T = Körperdicke für rechteckige Komponenten
• H = Höhe für vertikal montierte Komponenten
• Q = Anzahl der Stifte für Komponenten mit mehr als zwei Leads
• R = Anzahl der Zeilen (für Anschlüsse)
• A, b oder c = Komplexitätsniveau

Ein ähnlicher Ansatz wird in der IPC -Namenskonvention für SMD -Komponenten verfolgt.

Methodische SMD-Benennung in IPC-7351b

IPC-7351B befasst sich mit der Benennung von oberflächenmontierten Komponenten, beginnend mit den Abmessungen und dem Landmuster der Komponente.Dieser Standard enthält bestimmte Codes für verschiedene Komponentenpakete.Die ersten 3 bis 7 Zeichen stellen typischerweise ein Akronym oder eine Abkürzung des Komponententyps oder eine Unterscheidung mit Subtyp dar.Der Rest des Namens beschreibt das Landmuster und seine Dimensionen des Teils.

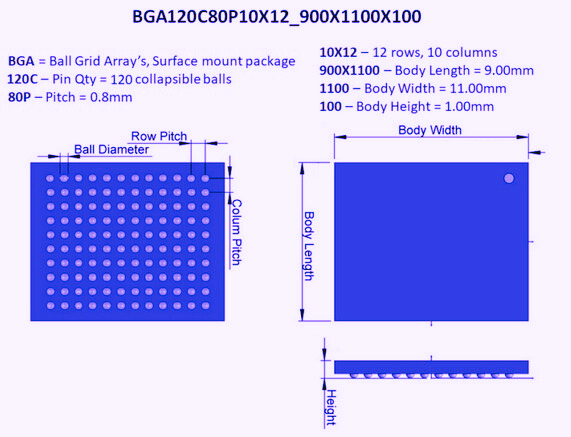

Einige SMD -Komponentennamen enthalten auch Dimensionen in metrischen Einheiten, typischerweise mit einer signifikanten Ziffer auf beiden Seiten des Dezimalpunkts.Beispielsweise kann ein Ballgitterarray (BGA) im Namen ein „C“ oder „N“ enthalten, um anzugeben, ob die Kugeln während des Montageprozesses zusammenbrechen.Ein Beispiel für ein IPC-7351B-konformes BGA120C80P10X12_900X1100X100-Paket ist unten dargestellt.

Die Namenskonvention für SMD -Komponenten folgt im Allgemeinen diesem Muster:

• Paketart
• Leadtyp
• Lead Pitch
• Körperlänge
• Körperbreite
• Höhe

Einige Namen enthalten auch Suffixe, um spezielle Merkmale wie Kühlkörperbefehle, umgekehrte PIN-Bestellungen oder nicht standardmäßige Stifte anzuzeigen.

Verbesserte Padstack -Namenskonventionen

In der Welt der gedruckten Leiterplatten (PCB) bieten Padstack -Konventionen einen Rahmen für die Interpretation von PCB -Fußabdrücken und die Gewährleistung ihrer effektiven Anwendung in Layouts.Bei der Benennung beinhaltet die Verwendung alphanumerischer Zeichen, die die geometrischen Merkmale des PAD erfassen, einschließlich Größe und Form, wobei "H" ein Loch bezeichnet, gefolgt von seinem Durchmesser.Diese Praxis der Konsistenz, die Ihnen hilft, präzise Informationen zwischen Design -Trupps zu vermitteln.Sie können sich auf Softwaretools verlassen, um diese Namen spontan zu generieren, die mit IPC -Normen als Teil des Layout -Workflows ausgerichtet sind und sich mit der digitalen Effizienz verbinden.

Navigieren Sie aktuelle Standards und sich entwickelnde Software

Die Sphäre des PCB -Designs wird nach IPC -Standards 7251 und 7351b geleitet, die maßgeblich zur Regie von Namenskonventionen beteiligt sind.Obwohl Aktualisierungen, die sich speziell mit den Landmustern (Surface Mount Device) (SMD) befassen, noch nicht eingeführt werden müssen, werden die vorherrschenden Standards die Entwurfsreise effektiv verprügelt.Die moderne Designsoftware steht an der Spitze und bietet entscheidende Unterstützung durch die Einhaltung dieser Standards.Diese Werkzeuge wenden mit ihren geschickten fleißigen Konventionen autonom, um die Ungenauigkeiten des Menschen zu senken und Designprozesse zu verbessern und einen Hauch von Selbstvertrauen in unterschiedliche Handwerks zu versorgen.

Komponentenauswahl

Sie können sich vor pragmatischen Herausforderungen stellen, wenn Sie Komponenten in Designs unverzüglich integrieren.Erweiterte Tools für die Suche und Auswahl der Komponenten werden als Verbündete bei der Behandlung dieser Hürden auf.Durch die Straffung von Komponenten -Integration ermöglichen solche Tools gute Leistungsgewinne und helfen bei der Verwaltung der zyklischen Natur von Designaufgaben.Darüber hinaus befähigen sie Designer, Komponenten zu bestimmen, die mit den Projektbedürfnissen harmonieren, Kreativität fördern und Funken von Innovationen entzünden, die zu einzigartigen Lösungen führen.

Vorteile von Annähern der Lieferantenneutralintegration

Plattformen, die IPC-konforme Komponenten in einem Lieferanten-neutralen Datenformat anbieten, spielen eine transformative Rolle im Designprozess.Eine solche Integration bereitet zügig neue Designs vor, um einen fließenden Übergang vom Konzept zur Realisierung zu gewährleisten, und kultiviert ein Umfeld, in dem Ideen durch proprietäre Einschränkungen ungebunden werden können.Die Offenheit und die Anpassungsfähigkeit fördern eine vielfältige Projektumsetzung, wobei der Überlegen darüber, wie diese Neutralität die Designflexibilität verbessern könnte.

Motivation für Innovation und Lernen

Die Beschäftigung mit einem breiten Spektrum an Werkzeugen und Konventionen zeigt die Fähigkeit, die Projektergebnisse zu verbessern.Wenn Sie auf aktuelle Werkzeuge und Standards eingestellt bleiben, können Sie nicht nur hervorragende Leistungen aufrechterhalten, sondern auch konventionelle Grenzen der Kreativität überschreiten.Die Erkundung neuer Plattformen und die Nutzung vorhandener Ressourcen kann weitere Fantasie in Technologie- und Designrekeln auslösen.Das anhaltende Lernen und Anpassungen bieten die Fähigkeit, bahnbrechende Lösungen zu konstruieren und ihnen einen deutlichen Vorteil in lebendigen, wettbewerbsfähigen Märkten zu ermöglichen.

Abschluss

Das Verständnis von IPC -Namenskonventionen ist wichtig für die Gestaltung von PCBs, die sich an Branchenstandards halten.Diese Konventionen helfen Ihnen dabei, Konsistenz für Designs zu gewährleisten und eine klare Kommunikation zu ermöglichen.Unabhängig davon, ob Sie mit durchläufigen oder Oberflächenmontierungskomponenten arbeiten, bieten die IPC-Namensschemata für Komponenten, Landmuster und Padstacks standardisierte Ansätze, die die Entwurfsgenauigkeit und -Effizienz verbessern.Wenn sich IPC weiterentwickelt, können Ihre Designs mit den richtigen Überarbeitungen der IPC
