2N3904 und 2N2222 NPN Bipolar Junction Transistoren: PIN -Konfiguration, Verpackung, Leistungsfunktionen, Anwendungen und Komplementarität

2024/03/21
588

Im modernen Elektronikfeld hängt die Essenz des Schaltungsdesigns weitgehend von Transistoren ab, wobei elektronische Geräte hauptsächlich auf sie für die Signalverstärkung und den Schaltstrom abhängen.Der Tech-Bereich hat verschiedene Transistorvarianten erlebt, darunter die Bipolar-Junction-Transistoren (BJTs) und die Feldeffekttransistoren (FETs) für ihre einzigartigen Vorteile in einer Fülle von Anwendungen.Bemerkenswerterweise sind die NPN -bipolaren Transistoren 2N3904 und 2N2222, die für ihre außergewöhnlichen elektrischen Eigenschaften bekannt sind, für ihre Vielseitigkeit bekannt und reichen von der grundlegenden Umstellung auf komplexe Verstärkungsaufgaben.

Katalog

1. Einführung in 2N2222- und 2N3904 -Transistoren

2. PIN -Konfiguration von 2N2222- und 2N3904 -Transistoren

3. Verpackung von Transistoren von 2N2222 und 2N3904

4. Leistungseigenschaften von 2N2222 und 2N3904 Transistoren

5. Anwendungen von 2N2222- und 2N3904 -Transistoren

6. 2N2222 und 2N3904 Transistoren: Wie wähle ich die richtige aus?

7. Komplementäre PNP -Transistoren für 2N2222 und 2N3904

8. Schlussfolgerung

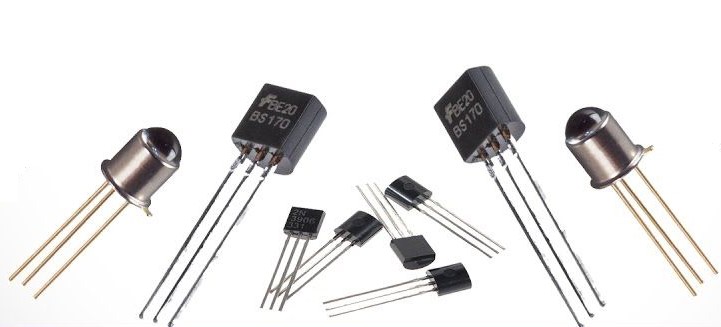

Abbildung 1: Transistoren

Einführung in 2N2222- und 2N3904 -Transistoren

Transistoren: 2N2222 und 2N3904

• Grundstruktur: NPN

• Effektiver aktueller Verstärkungsmechanismus

Die 2N3904- und 2N2222-Transistoren verkörpern die klassische NPN-Struktur (zwei Halbleiterschichten vom N-Typ, die eine P-Typ-Schicht unterstützen), die eine ineffektive Stromverstärkung hervorrufen.

2N3904 Transistor

• häufig genutzt

• Geeignet für niedrigen Stromverbrauch mit geringem Stromverbrauch

• Maximaler Sammlerstrom: 200 mA

• Sammler-Emitter-Spannung: bis zu 40 V

• kontinuierliche Leistung ohne externe Ladung: bis zu 30 Stunden

Der 2N3904 wird für seine Kosteneffizienz und umfassende Anwendbarkeit bevorzugt, wobei in Umgebungen, die nur minimaler Strom und Strom erfordern, bewundernswert abschneiden.Es ist in der Lage, Ströme von bis zu 200 mA zu bearbeiten und Spannungen bis zu 40 V zu ertragen, die Anpassungsfähigkeit hervorzuheben und eine stabile Leistung über verschiedene Spannungsniveaus zu gewährleisten.Insbesondere kann es Geräte für bis zu 30 Stunden autonom betreiben und eine hervorragende Leistungsfähigkeit des Energiemanagements aufweisen und es für Geräte, die eine längere Lebensdauer und einen minimalen Stromverbrauch benötigen, sehr geeignet sind.

2N2222 Transistor

• Verarbeitet größere Betriebsströme

• Maximaler Sammlerstrom: 1a

• Geeignet für High-End-Geräte

• kompakt und anpassungsfähig

Umgekehrt ist der 2N2222-Transistor durch seine Fähigkeit gekennzeichnet, höhere Ströme bis zu 1A zu verwalten, während dennoch eine maximale Sammler-Emitter-Spannung von 40 V beibehalten wird, um den normalen Betrieb der Schaltung über einen weiten Spannungsbereich zu gewährleisten.Der 2N2222 eignet sich für Leistungsintensive Geräte wie Digitalkameras und LED-Taschenlampen.Die kompakte Größe ermöglicht eine nahtlose Integration in komplexe Schaltkreise, die Anpassung an schwankende Leistungsanforderungen und die Hervorhebung der Anpassungsfähigkeit der Transistor -Technologie.Trotz der Teilen der NPN -Konfiguration unterscheiden sich diese beiden Transistoren in der Handhabungskapazität und dem Stromverbrauch, was zu ihrer Eignung für unterschiedliche Anforderungen an den Schaltungskonstruktion führt.

Daher hängt die Wahl zwischen 2N3904 und 2N2222 von der spezifischen Designherausforderung ab, wobei jeder Transistor den Ingenieuren einzigartige Vorteile bietet.Diese Erkundung betont nicht nur ihre funktionale Vielfalt, sondern hilft auch dabei, fundierte Entscheidungen zu treffen, um die unterschiedlichen Bedürfnisse des Schaltungsdesigns zu erfüllen.

PIN -Konfiguration von 2N2222- und 2N3904 -Transistoren

Bei der Auslegung und Baugruppe elektronischer Schaltung dienen sowohl 2N3904 als auch 2n2222 als NPN -Transistoren der Bipolarverbindung und bieten ähnliche Funktionen wie Verstärkung und Umschaltung.Sie weisen jedoch bemerkenswerte Unterschiede in der PIN -Konfiguration auf, was während des Schaltungslayouts sorgfältig berücksichtigt wird.

2N3904 Transistor Pinout

• Konfiguration: Linear

• Sequenz (Gesichtsflächenflächen): Emitter (E), Basis (b), Sammler (c)

Der 2N3904 -Transistor verfügt über eine lineare Pin -Sequenz, die die direkte Integration in Leiterplatten erleichtert und den Emitter (E), die Basis (b) und den Sammler (c) von links nach rechts aufnimmt, wenn sie von seiner Ebene betrachtet werden.Dieses Arrangement passt direkte und sieiten Komponenten-Platzierung, wenn der Platz zulässt.

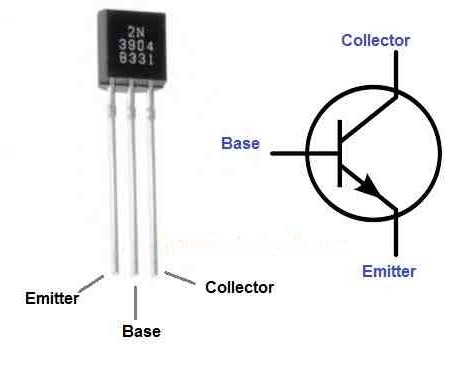

Abbildung 2: 2N3904 Pinout

2N2222 Transistor -Pinout

• Konfiguration: Umgekehrter Dreieck

• Sequenz (markierte Seite gegenüber): Emitter (E), Basis (B), Sammler (c)

Die nichtlineare Stiftanordnung (umgekehrtes Dreieck) des 2N2222-Transistors kompliziert die manuelle Lötung und die automatische Platzierung der Komponenten, insbesondere für Techniker, die an lineare Stiftlayouts gewöhnt sind.Vor der Markierungsseite des Transistors ist das typische Verständnis, dass der linke Stift den Emitter (e), den mittleren Pin der Basis (b) und den rechten Stift des Sammlers (C) darstellt' Produkte.Dieses Layout erfordert eine akribische Aufmerksamkeit während des Entwurfsprozesses für die Leiterplatte, um eine genaue Verbindung jedes Pin innerhalb der Schaltung sicherzustellen.

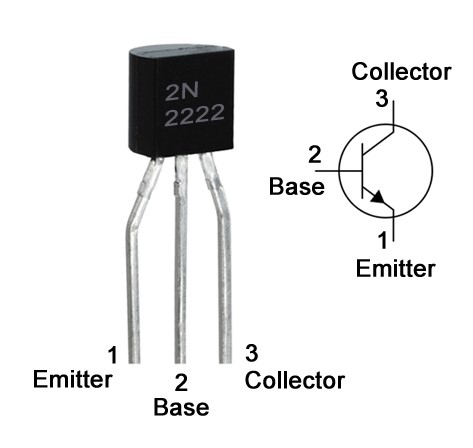

Abbildung 3: 2N2222 Pinout

Die unterschiedlichen PIN -Konfigurationen (linear für 2N3904 und umgekehrtes Dreieck für 2N2222) beeinflussen nicht nur die Auslegung und Montage des Schaltkartonplatine, sondern können sich auch auf die thermische und elektrische Leistung der Transistoren auswirken.Zum Beispiel kann der nähere Abstand, der durch die Anordnung des 2N2222 zulässig ist, die Gesamtgröße der Leiterplatte in gewissem Maße verringern.Um diesen Vorteil zu nutzen, muss das thermische Management jedoch sorgfältig berücksichtigt werden, um eine Überhitzung und Leistungsverschlechterung zu verhindern.

Verpackung von Transistoren von 2N2222 und 2N3904

Die Auswahl der entsprechenden Verpackungen für Transistoren wirkt sich erheblich auf die Funktionalität, ihre Lebensdauer und ihre Anwendbarkeit aus.Dies gilt insbesondere für die weit verbreiteten NPN -Bipolarübergangstransistoren, 2N3904 und 2N2222.Ihre Verpackung spiegelt nicht nur ihre physikalischen Attribute wider, sondern beeinflusst auch direkt das thermische Management, die Größe und die Anwendungsspezifität.

2N3904 Transistor -Paket

• Gemeinsamer Typ: bis 92

• Attribute: niedrige Kosten, geringe Größe, einfaches Löten

Der 2N3904-Transistor verwendet hauptsächlich das TO-92-Paket.Das TO-92-Paket wird von Ingenieuren für die Wirtschaft, Kompaktheit und die einfache Lötung geschätzt, wobei die Materialien effektiv verwendet werden, um die Produktionskosten zu senken, wodurch der 2N3904-Transistor perfekt für Anwendungen übereinstimmt, die einen geringen Stromverbrauch und einen minimalen Platz benötigen.Während das TO-92-Paket für den 2N3904 eine angemessene Funktionalität bietet und für viele Verwendungszwecke ausreicht, wirkt sich die relativ geringere Wärmeableitung auf die Leistung in Umgebungen aus, die hohe Temperaturen oder erhebliche Leistung erfordern.

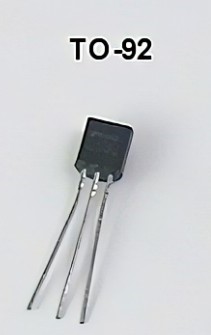

Abbildung 4: 2N3904 Paket

Obwohl das TO-92-Paket für viele mittelgroße Anwendungen mit niedriger Stromversorgung passt, kann seine Kunststoffeinkapselung möglicherweise nicht so gut wie Metallpakete in Hochtemperatureinstellungen durchgeführt werden, insbesondere wenn höhere Stromversorgung erforderlich ist.

2N2222 Transistor -Paket

• Gemeinsamer Typ: TO-18

• Vorteile: Überlegene Wärmeleitfähigkeit, Haltbarkeit, mechanische Festigkeit

Der 2N2222-Transistor wird häufig in einem Metall-TO-18-Paket geliefert, was die thermische Leitfähigkeit erheblich verbessert.Das Metallgehäuse steigert nicht nur die Wärmeabteilung, sondern stärkt auch die Haltbarkeit und die mechanische Festigkeit des Transistors.Dies macht den 2N2222 besonders für Hochtemperaturumgebungen oder Anwendungen geeignet, die einen robusten Stromverbrauch erfordern, wie z. B. industrielle Steuerelemente und Automobilelektronik.Trotz der höheren Kosten und der größeren Größe des TO-18-Pakets im Vergleich zu 92 leistet seine überlegene thermische Stabilität und strukturelle Integrität unter harten Bedingungen außergewöhnlich gut.

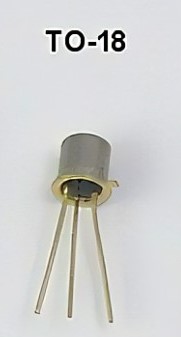

Abbildung 5: 2N2222 Paket

Leistungseigenschaften von 2N2222 und 2N3904 Transistoren

Sowohl die 2N2222- als auch die 2N3904 -Transistoren sind NPN -Bipolarübergangtransistoren, die aufgrund ihrer einzigartigen Leistungsmerkmale, die den spezifischen Anforderungen entsprechen, häufig verwendet werden.2N2222 und 2N3904 zeigen jedoch auch einige spürbare Leistungsunterschiede.

2N3904 Transistor

• Maximaler Sammlerstrom: 200 mA

• Sammler-Emitter-Spannung (VCEO): bis zu 40 V

• Für Anwendungen mit niedrigem Strom, niedrig bis mittlerer Leistungsanwendungen ausgelegt

Der 2N3904 ist für seine Vielseitigkeit und Kosteneffizienz, insbesondere in Umgebungen mit niedriger Strom- und Mittelkraft, bevorzugt.Es unterstützt einen maximalen Kollektorstrom von 200 mA, wodurch es für Sensornetzwerke und elektronische Projekte, die Signalverstärkung und leichte Umschaltung beinhalten, sehr geeignet sind.Die Fähigkeit, bis zu 40 V der Collector-Emitter-Spannung zu bearbeiten, bietet eine enorme Designflexibilität.In Kombination mit seiner schnellen Schaltfähigkeit wird es zur bevorzugten Wahl für die Amplifikation mit mittlerer bis niederfrequenter Signalverstärkung in modernen Hochgeschwindigkeitsschaltungskonstruktionen.

2N2222 Transistor

• Maximaler Sammlerstrom: 1a

• Sammler-Emitter-Spannung (VCEO): 30 V bis 40 V

• Geeignet für hohe Stromanwendungen, größere Lastanwendungen

Andererseits zeichnet sich der 2N2222 -Transistor in Szenarien aus, bei denen eine höhere Stromhandhabung erforderlich ist, die bis zu 1a fähig ist.Dies eignet sich zum Antrieb von Motoren, zum Verwalten großer Beleuchtungssysteme und anderer Hochladungssituationen.Der Collector-Emitter-Spannungsbereich ähnelt dem des 2N3904 und unterstützt eine Vielzahl von Schaltungskonstruktionen.Die Robustheit des 2N2222 bei der Behandlung schwererer Lasten und der außergewöhnlichen thermischen Stabilität verbessert seine Zuverlässigkeit in komplexen Hochstromkreisen.

Obwohl sowohl die 2N2222- als auch die 2N3904-Transistoren eine hervorragende Leistung liefern, bestimmen ihre einzigartigen Eigenschaften ihre Eignung für verschiedene Anwendungen: Der 2N3904 ist der Anlaufpunkt für niedrige Stromverbrauch und nicht hohe Schnellvorgänge, während der 2N2222 in hochströmenden Anwendungen auszeichnet.

Anwendungen von 2N2222- und 2N3904 -Transistoren

Die 2N3904- und 2N2222 NPN Bipolar Junction -Transistoren haben jeweils ihre einzigartigen Anwendungsszenarien, die hauptsächlich durch ihre elektrischen Eigenschaften und Leistungsparameter bestimmt werden.

2N3904 Transistoranwendungen

• Für Aufgaben mit geringer Leistung geeignet

• Ideal für Audio- und Signalverstärker mit geringer bis mittlerer Leistung

• Eingesetzt in LED -Steuerung und kleiner Relaisumschaltung

Der 2N3904 wird normalerweise in Anwendungen mit mittlerer bis geringer Leistung verwendet, wie z.Die stabile Verstärkung und schnelle Reaktion machen es zu einer hervorragenden Wahl für kleine Signalverarbeitung und Logiksteuerungsaufgaben in analogen und digitalen Schaltungen.

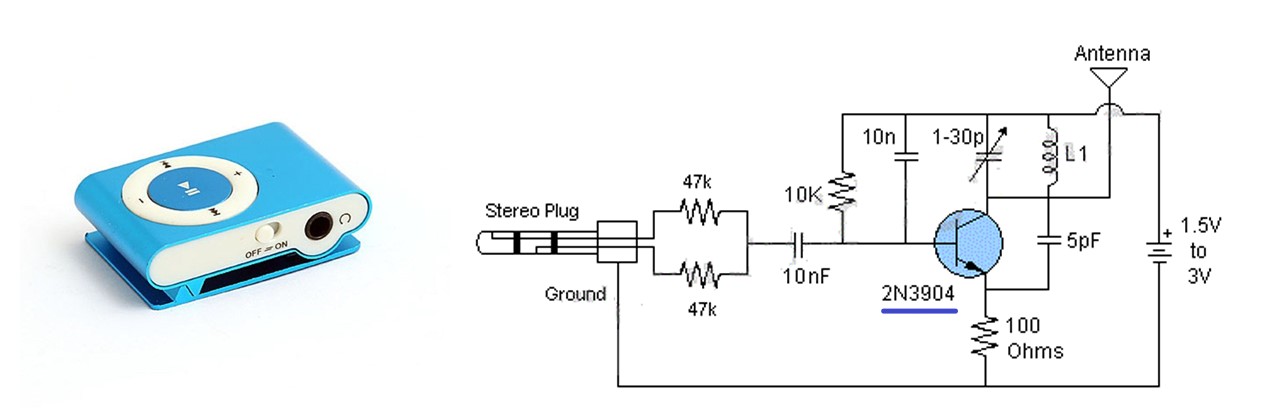

Abbildung 6: 2N3904 Anwendung

2N2222 Transistoranwendungen

• Auf hohe Stromversorgung und hohen Strom zugeschnitten

• Fährt größere Lasten wie Hochleistungs-LEDs und Motoren

• Verstärkt HF -Signale in der drahtlosen Kommunikation

• Macht der Phasen von Audioverstärkern, um Lautsprecher zu fahren

Der 2N2222 dominiert in Hochleistungs- und Stromanwendungen, was bis zu 1A Strom abwickelt.Es fördert effektiv größere Lastanwendungen wie Hochleistungs-LEDs, Motoren und große Relais, für die im Allgemeinen einen erheblichen Strom erforderlich ist, um ordnungsgemäß zu arbeiten.

Abbildung 7: 2N2222 Anwendung

Der Anwendungsumfang des 2N2222 erstreckt sich auch auf die Amplifikation von HF (Funkfrequenz), insbesondere im Bereich der drahtlosen Kommunikation, und die Antrieb von Audioverstärkern, um Lautsprecher zu fahren.Aufgrund seiner Hochkollektorstromfähigkeit wird der 2N2222 häufig auch in den Leistungsstadien von Audioverstärkern verwendet, die mit der Verstärkung von Audiosignalen für Antriebslautsprecher beauftragt werden.Für Anlässe, die die Kontrolle großer Ströme erfordern, wie beispielsweise einige Schaltanwendungen mit hohem Strom, zeigt der 2N2222 auch seine starke Leistung.

Bei der Auswahl zwischen den Transistoren 2N3904 oder 2N2222 müssen Designer die Stromanforderungen der Anwendung, die aktuelle Handhabungskapazität, die Schaltgeschwindigkeit und die Frequenzantwortanforderungen genau bewerten.Designer können den am besten geeigneten Transistor basierend auf den spezifischen Anforderungen der Anwendung auswählen, unabhängig davon, ob es sich um eine effiziente Signalverstärkung, eine präzise logische Kontrolle oder leistungsstarke Lastantriebsfunktionen handelt.Die ordnungsgemäße Anwendung dieser Transistoren kann nicht nur die Leistungsfähigkeit der Schaltung verbessern, sondern auch die Zuverlässigkeit und Effizienz des gesamten Systems erhöhen.

2N2222 und 2N3904 Transistoren: Wie wähle ich das richtige aus?

Durch die Auswahl der Transistoren der 2N3904 und 2N2222 müssen ihre Eigenschaften, einschließlich der aktuellen Handhabung, der Spannungstoleranz, des Stromverbrauchs, der Gewinnbandbreite und der Verpackung unter anderem die Schaltungsanforderungen entspricht.

Maximaler Sammlerstrom (IC)

• 2N3904: bis zu 200 mA

• 2N2222: bis zu 1a

Der 2N3904 hat eine Kapazität von 200 mA, die für Aufgaben mit mittlerer bis geringer Leistung geeignet ist, wodurch es ideal für die Signalverstärkung, ein kleines Lastschalter und das Stromversand kleiner Geräte wie LED-Treiber und Miniaturrelaisschalter (z. B. für LED-Low-Power-LEDs).

Der 2N2222 kann Ströme bis zu 1A verarbeiten, wodurch es für die Steuerung von Motoren oder das Stromversorgungsschwerpunkt von LED-Beleuchtungssystemen und andere schwerere Lastanwendungen geeignet ist.

Maximale Sammler-Emitter-Spannung (VCEO)

Sowohl die 2N3904 als auch 2N2222 haben eine gemeinsame Spannungskapazität von 40 V, es gibt jedoch Unterschiede zwischen den Modellen. Daher ist es erforderlich, eine Spannungsflexibilität für die Verhinderung von Schäden zu gewährleisten.

Leistungsdissipation (PD)

• 2N2222 zeichnet sich in Hochleistungsanwendungen aus

• 2N3904 ist für Szenarien mit minimalen Stromanforderungen optimiert

Die höhere Leistung des 2222 -Abstands ermöglicht es ihm, mehr Leistung ohne Überhitzung zu verwalten.

Die niedrigeren Dissipation des 2N3904 passt auf Aufgaben mit niedrigeren Anforderungen an und hilft bei der Temperaturkontrolle und der Verlängerung der Lebensdauer.

Bandbreitenprodukt (FT) gewinnen

• 2N3904: höhere FT-Werte, die hochfrequente Anwendungen bevorzugen

• 2N2222: Ausreichend für Standardanwendungen mit stabilem Gewinn

Aufgrund seiner hervorragenden Gewinnbandbreite zeichnet sich der 2N3904 typischerweise in hochfrequenten Anwendungen (mit höheren FT-Werten) aus, was die Hauptauswahl für die schnelle Signalverarbeitung macht.Obwohl der 2N2222 diesbezüglich leicht zurückbleiben kann, sorgt sein konsistenter Gewinn für eine zuverlässige Leistung für Standardnutzungen.

Paketart

• 2N3904: TO-92-Plastikpaket, ideal für kostbare Projekte mit geringer Leistung

• 2N2222: TO-18 Metallpaket, geeignet für Hochleistungsaufgaben und herausfordernde Umgebungen

Die Wahl der Verpackung beeinflusst die thermische und strukturelle Haltbarkeit der Transistoren der 2N3904 und 2N2222;Das Plastikpaket des 2N3904 bis 92 bietet Kosteneffizienz für Szenarien mit geringer Leistung, während das TO-18-Metallpaket des 2N2222 höheren Strombedürfnisse und harte Bedingungen mit besserer thermischer Leitfähigkeit und Belastbarkeit unterstützt.Die Metallverpackung verbessert nicht nur die Haltbarkeit des Transistors, sondern hilft auch, die Leistungsschwankungen aufgrund von Temperaturschwankungen zu verringern und die Stabilität und Zuverlässigkeit der Gesamtschaltung zu begünstigen.

Bei der Auswahl des richtigen Transistors beinhaltet die Auswahl des richtigen Transistors eine umfassende Bewertung dieser Faktoren auf der Grundlage der Projektanforderungen, um eine optimale Leistung und Stabilität zu gewährleisten.Zum Beispiel könnte der 2N3904 die bevorzugte Wahl für Anwendungen mit geringer Leistung und Hochfrequenz sein.Bei Anwendungen, die hohe Ströme, erheblichen Stromverbrauch oder in rauen Umgebungen verwalten müssen, bietet der 2N2222 eine bessere Leistung und eine höhere Zuverlässigkeit.

Komplementäre PNP -Transistoren für 2N2222 und 2N3904

NPN Bipolar Junction -Transistoren, insbesondere die 2N3904 und 2N2222, sind für ihre weit verbreitete Verwendung und Funktionalität hervorgegangen, insbesondere in Verbindung mit ihren PNP -Gegenstücken, die 2N3906 und 2N2907.Diese komplementären Paare erweitern das Anwendungsspektrum erheblich, insbesondere bei Push-Pull-Konfigurationen, wodurch die Effizienz der Schaltung und die Flexibilität des Designs verbessert werden.

2N3904 und sein PNP -Gegenstück: 2N3906

• Komplementäre Paarung: Ideal für Push-Pull-Verstärkerdesigns

• Maximaler Sammlerstrom: 200 mA

• Maximale Sammler -Emitter -Spannung: -40 V

Die 2N3904 -Paare komplementär zum Transistor von 2N3906 PNP.Trotz ihrer unterschiedlichen Polaritäten haben sie sehr ähnliche elektrische Eigenschaften und physikalische Konfigurationen (physikalische Verpackung und PIN -Konfigurationen) miteinander.Diese Paarung erleichtert den bidirektionalen Stromfluss bei Push-Pull-Verstärker-Setups und verbessert den Dynamikbereich und die Ausgangsleistung.Der 2N3906 eignet sich für Einstellungen mit mittlerer bis niedriger Leistung, wodurch ein maximaler Kollektorstrom von 200 mA und eine Collector-Emitter-Spannung von -40 V unterstützt wird, wobei die Genauigkeit der genauen Steuerung und die Umschaltungsfunktionen des 2N3904 entspricht.Dies macht dieses Paar für Anwendungen mit mittlerer bis geringer Leistung hoch geeignet, z.

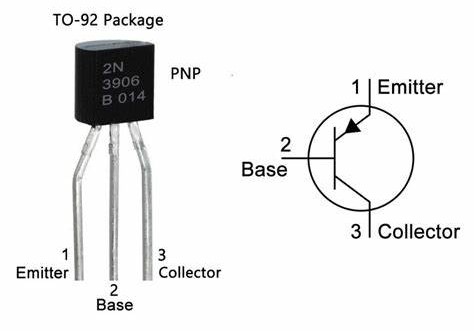

Abbildung 8: 2N3906 Transistor

2N2222 und sein PNP -Gegenstück: 2N2907

• Komplementäre Paarung: geeignet für die hohe Leistung und die bidirektionale Stromregelung

• Maximaler Sammlerstrom: bis zu 600 mA

• Maximale Sammler -Emitter -Spannung: -60 V

Umgekehrt kann die Kombination des 2N2222- und dem 2N2907-PNP-Transistors höhere Strombedürfnisse und bidirektionale Stromregelung erfüllen, die für Audioverstärker mit hoher Fidelität und komplexe Schaltkreise geeignet sind.Der 2N2907 ist das PNP -Komplement zum 2N2222, der bis zu 600 mA Sammlerstrom und eine Sammler -Emitter -Spannung von -60 V umgehen kann.

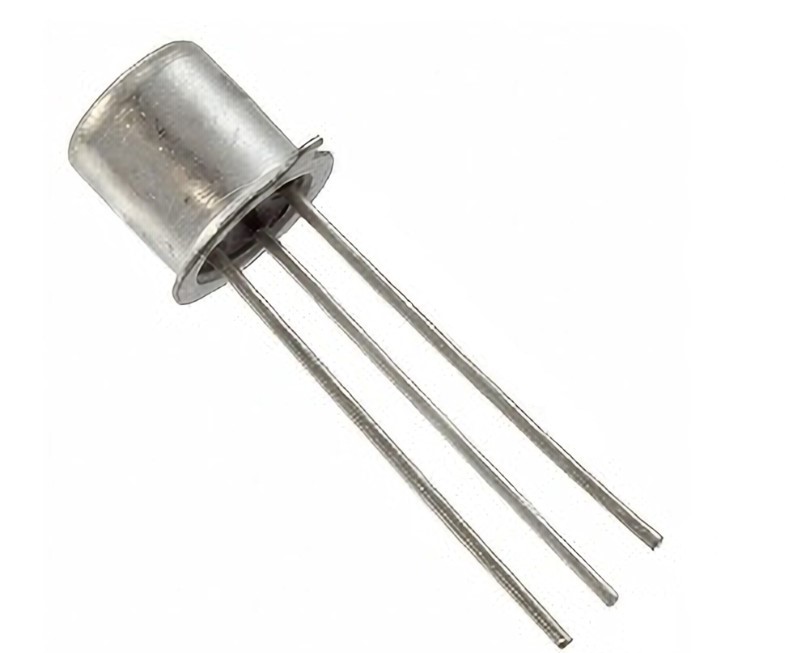

Abbildung 9: 2N2907 Transistor

Die Verwendung komplementärer Transistorpaarungen wie 2N3904 und 2N3906 oder 2N2222 und 2N2907 kann die Leistung der Schaltung und die Energieeffizienz verringern, die Wärmeleistung verringern und möglicherweise die Batterielebensdauer verlängern.Ihr breites Anwendungspotential deckt Audioverstärkung, Stromverwaltungssysteme und Automatisierungssteuerungen ab und konsolidiert ihre Schlüsselrolle bei der präzisen Lastverwaltung.

Abschluss

Die 2N3904 und 2N2222 teilen sich die NPN -Struktur und -Funktion bei Verstärkung und Schalten und sind in vielerlei Hinsicht ähnlich.Während es subtile Unterschiede in ihren Merkmalen und Anwendungen gibt, ermöglichen die 2N3904 und 2N2222 in einigen Fällen die Austauschbarkeit in bestimmten Szenarien.Designer müssen diese Unterschiede, einschließlich der aktuellen Handhabung und Verpackungstyp, berücksichtigen, um ihr Potenzial in Schaltungskonstruktionen vollständig zu nutzen.

Häufig gestellte Fragen [FAQ]

1. Was ist ein komplementärer Transistor?

Ein komplementärer Transistor umfasst ein synergistisches Paar, ein NPN und das andere PNP, das sich in Parametern wie Stromverstärkung und Spannung widerspiegelt, sich jedoch bei Trägertypen unterscheidet.Diese Dualität findet ihre Stärke im Schaltungsdesign, bietet eine hohe Effizienz und Ausgabe durch Push-Pull-Verstärker-Setups, wodurch die Signale ohne Verzerrung vollständig verstärkt werden-ein Segen für Audioverstärker und Netzteile.

2. Wie benutze ich komplementäre Transistoren?

Die Verwendung komplementärer Transistoren hängt von ihrer Integration in Push-Pull-Verstärker effektiv ab, wobei ihre abwechselnde Wirkung über Signalwellenformen die Verstärkungseffizienz steigert, die Stromverbrauch einschränkt und die Ausgabe verbessert.Insbesondere aktiviert ein positives Eingangssignal den NPN-Transistor und verstärkt den positiven Halbzyklus, während ein negativer Eingang durch den PNP-Transistor für den negativen Halbzyklus dieselbe tut und die Leistung auf der gesamten Platine optimiert.

Das Betriebsprinzip lautet wie folgt:

Wenn das Eingangssignal positiv ist, wird der NPN -Transistor eingeschaltet, der PNP -Transistor wird ausgeschaltet und der NPN -Transistor verstärkt das Signal des positiven Halbzyklus.

Wenn das Eingangssignal negativ ist, wird der PNP -Transistor eingeschaltet, der NPN -Transistor wird ausgeschaltet und der PNP -Transistor verstärkt das Signal des negativen Halbzyklus.

3. Ist 2N2222 ein Silizium- oder Germaniumtransistor?

Der 2N2222-Transistor, eine Komponente auf Siliziumbasis, zeichnet sich in der modernen Elektronik aus, weil sie seine überlegenen Leistung und Temperaturresilienz überschattet und seine Germanium-Vorgänger überschattet.

4. Was sind die Vorteile von 2N2222?

Die Vorteile des 2N2222 sind vielfältig, einschließlich der Umgang mit hohen Strömen und Spannungen, der eine stabile Verstärkung für eine präzise Kontrolle, hervorragende Leistungen in hoher Frequenz und eine bemerkenswerte Temperaturfestigkeit, die Vielseitigkeit in verschiedenen Anwendungen unterstreicht.

• In der Lage, relativ hohe Ströme (Maximum) und Spannungen (30 V) zu handhaben, geeignet für eine Vielzahl von Amplifikations- und Schaltanwendungen.

• Bietet eine stabile DC -Verstärkung (HFE), die für Anwendungen geeignet ist, die eine präzise Kontrolle erfordern.

• Ausgezeichnet in Hochfrequenzanwendungen, geeignet für RF (Funkfrequenz) und Hochgeschwindigkeitsschaltanwendungen.

• Die Verwendung von Silizium verbessert seine Stabilität über einen breiteren Temperaturbereich.

5. Ist 2N2222a ein Leistungstransistor?

Trotz seiner Robustheit trifft der 2N2222A nicht ganz die Schwelle des Power -Transistors.Sein Bereich liegt in Anbetracht seiner aktuellen Handhabungs- und Ableitungsfähigkeiten mehr in den allgemeinen Anwendungen, die die Kapazität des Stromtransistors zur Verwaltung erheblicher elektrischer Belastungen zurückhalten.

6. Was ist der Unterschied zwischen den Pin -Anordnungen von 2N3904 und 2N2222?

In Bezug auf PIN-Arrangements teilen die 2N3904 und 2N2222 einen gemeinsamen Fußabdruck mit dem TO-92von Herstellern.

7. Wie verbinde ich zwei NPN -Transistoren?

Das Verbinden von zwei NPN -Transistoren, insbesondere in einem Darlington -Paar, verstärkt den aktuellen Gewinn.Dieses Setup verlinkt den ersten NPN -Emitter direkt mit der Basis des zweiten.Die Basis des ersten Transistors wird zum Eingang, der Sammler des zweiten Transistors wird zum gemeinsamen Ausgang, und die Sammler beider Transistoren sind normalerweise mit einer Stromversorgung verbunden.Kombinieren Sie ihre Verstärkungsmächte für den überlegenen Stromgewinn.

8. Kann ich BC547 anstelle von 2N3904 verwenden?

Der BC547, ähnlich dem 2N3904, dient in vielen Szenarien als geeigneter Ersatz und teilt ähnliche elektrische Eigenschaften, die der Verstärkung und Schaltfunktionen fördern.

9. Was ist der Gewinnvergleich zwischen 2N3904 und 2N2222?

Bei dem Vergleich des 2N3904 mit dem 2N2222 zeigt letztere häufig einen breiteren Bereich des Stromverbessers, was es für höhere Verstärkungsanwendungen vorzuziehen ist, obwohl sich die endgültige Auswahl an den schaltungsspezifischen Anforderungen, die Faktorierung von Aspekten wie Verstärkung, Leistungsaufteilung und Betriebsanforderungen und Betriebsanforderungen vorzuziehen sollteFrequenz.
