Was sind Ferrite -Kerne?Wo sollte ein Ferritkern platziert werden?

Ferritkerne sind wichtige Komponenten in einer Vielzahl von elektronischen Geräten, die häufig zur Unterdrückung der elektromagnetischen Interferenz (EMI) und zur Verbesserung der Signalintegrität verwendet werden.Diese passiven Komponenten bestehen aus einem Keramikmaterial namens Ferrit, das überschüssige elektromagnetische Wellen absorbiert, was es wesentlich für die Gewährleistung eines reibungslosen Betriebs von elektronischen Systemen und zur Minimierung von Rauschen aufnimmt.In diesem Artikel werden wir die Natur von Ferritkernen, Herstellungsprozessen, Typen, Vorteilen und wie sie dazu beitragen, die Gesamtleistung von elektronischen Geräten zu verbessern.Unabhängig davon, ob Sie eine Schaltung entwerfen oder mit einem Stromversorgungssystem arbeiten, das Verständnis von Ferrite Cores ist der Schlüssel zur Optimierung Ihres Designs und der besseren EMC.

Katalog

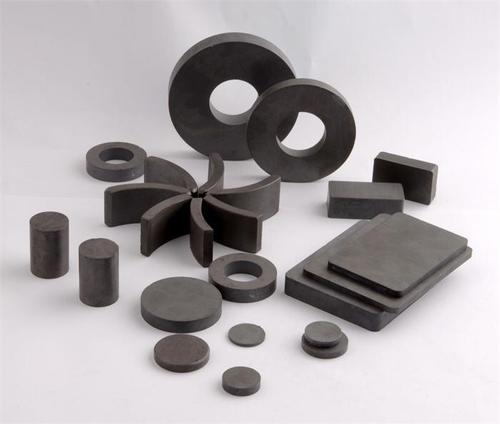

Was ist ein Ferritkern?

Ein Ferritkern ist eine passive elektronische Komponente, die typischerweise aus einem als Ferrit bezeichneten Keramikmaterial besteht.Das Hauptmerkmal von Ferritmaterialien ist ihre Fähigkeit, mit den elektromagnetischen Feldern (EMF) zu interagieren, die durch Strom tragende Kabel erzeugt werden.Diese Kerne sind in verschiedenen Formen und Größen erhältlich, wobei die häufigste Ringform (Donut -Form), insbesondere in Kabelanwendungen, ist.

Wie wird ein Ferritkern hergestellt?

Der Prozess der Herstellung von Ferritkernen umfasst mehrere genaue Schritte, um eine hohe Leistung zu gewährleisten.Unten finden Sie eine detaillierte Aufschlüsselung des Herstellungsprozesses:

Materialvorbereitung: Der Prozess beginnt mit der Auswahl und Mischung der richtigen Rohstoffe.Ferritkernen bestehen aus Eisenoxid (Fe₂o₃) und anderen Metalloxiden wie Mangan oder Zink.Diese Materialien werden mit Bindemitteln gemischt, um eine Aufschlämmung zu bilden, die dann in Kernformen geformt wird.

Schleifen und Formteilen: Nachdem die Materialien richtig gemischt sind, wird die Mischung zu einem feinen Pulver gemahlen.Das Pulver wird dann in Formen gedrückt, um die gewünschten Ferritkernformen zu bilden, typischerweise ringförmige, zylindrische oder andere geometrische Formen, die für bestimmte Anwendungen geeignet sind.

Sintern: Die geformten Ferritformen sind einem Hochtemperatursintern ausgesetzt.Während dieses Prozesses verschmelzen die Pulverpartikel zusammen zu einem starken, langlebigen Material.Die Sintertemperatur und Dauer sind entscheidend, um die gewünschten magnetischen Eigenschaften zu erreichen.

Schleifen und Bearbeitung: Nach dem Sintern ist der Ferritkern genau gemahlen, um seine endgültige Größe und Oberfläche zu erreichen.Dieser Schritt stellt sicher, dass der Kern perfekt in seine beabsichtigte Anwendung passt und die erforderlichen Toleranzstandards erfüllt.

Beschichtung (optional): Einige Ferritkernen benötigen möglicherweise eine Schutzbeschichtung, wie z. B. eine leitende Schicht oder eine Isolierschicht, abhängig von den spezifischen Anforderungen ihrer beabsichtigten Verwendung.Diese zusätzliche Ebene verbessert die Leistung und Haltbarkeit des Kerns.

Warum Ferrite -Kerne in Kabeln verwenden?

Ferrite -Kerne werden aus folgenden Hauptgründen in Kabeln verwendet:

Schutz sensibler elektronischer Geräte

Einer der Hauptgründe für die Verwendung von Ferritkernen in Kabeln ist die Fähigkeit, empfindliche elektronische Geräte vor elektromagnetischen Interferenzen (EMI) zu schützen.EMI kann verschiedene Probleme verursachen, von der Signalschwächung bis zum vollständigen Systemversagen, insbesondere in Hochgeschwindigkeitsschaltungen oder komplexen Datenübertragungssystemen.Ferritkerne wirken als wirksamer elektromagnetischer Schild, der schädliche EMI absorbiert und absetzt, um sicherzustellen, dass elektronische Komponenten nicht nachteilig beeinflusst werden.

Minimieren von Rauschen in Daten und Kommunikationsleitungen

Für Kommunikationssysteme und Datenübertragung ist die Signalintegrität ein Schlüsselfaktor bei der Bestimmung der Qualität der Kommunikation.Unabhängig davon, ob es sich um Videosignale, Audiosignale oder Hochgeschwindigkeitsdatenströme handelt, kann die Qualität der Übertragung durch Rauschen oder Funkfrequenzstörungen (RFI) stark beeinflusst werden.Durch das Einbetten von Ferritkernen in Kabel helfen diese Kerne zu unnötigem Rauschen, das das Signal verzerren und sicherstellt, dass nur saubere, genaue Daten oder Kommunikation durchläuft.

Verbesserung der Signalintegrität

In Hochgeschwindigkeitsdatenanwendungen wie Netzwerkkabeln oder Hochleistungs-Computersystemen ist der Signalabbau ein unvermeidliches Problem.Durch die Verwendung von Ferritkernen in Kabeln wird jedoch die Auswirkungen von EMI auf das Übertragungssignal verringert und sicherstellen, dass die Daten ihr Ziel ohne Fehler erreichen.Das schnelle Umschalten digitaler Signale in Hochgeschwindigkeitsumgebungen erzeugt problemlos Störungen und verringert die Leistung.Ferritkerne helfen dabei, diese Hochfrequenzgeräusche abzuschwächen und die Integrität des übertragenen Signals beizubehalten.

Gewährleistung der Einhaltung der EMI -Vorschriften

Ein wichtiger Treiber für die Verwendung von Ferritkernen in Kabeln ist die Einhaltung der Vorschriften, die die Menge an elektromagnetischen Interferenzen einschränken, die durch elektronische Geräte emittiert werden.Regierungen auf der ganzen Welt haben strenge Richtlinien für elektromagnetische Kompatibilität (EMC) festgelegt, um die durch Geräte verursachten Störungen auf andere Geräte zu verringern.Dazu gehören Vorschriften wie FCC Teil 15 (in den Vereinigten Staaten) und CISPR 22 (international), die die EMI -Emissionen durch Unterhaltungselektronik und andere Geräte begrenzen.

Arten von Ferritkernen

Ferritkerne sind in verschiedenen Formen und Größen erhältlich, die jeweils für bestimmte Anwendungen ausgelegt sind.Im Folgenden finden Sie die Haupttypen von Ferritkernen und ihre typischen Verwendungen:

Festkerne

Feste Ferritkernen sind kompakt und robust mit hohen Induktivitätswerten.Aufgrund ihres effizienten Magnetismus werden diese Kerne üblicherweise in Transformatoren und Induktoren verwendet.Die feste Struktur stellt sicher, dass das Magnetfeld im Kern konzentriert bleibt, was es ideal für Anwendungen macht, bei denen eine konsistente Leistung unerlässlich ist.

Geteilte Kerne

Splitende Ferritkerne bestehen aus zwei getrennten Teilen, die leicht auf Kabel oder Drähte abgeschnitten werden können.Dieses Design macht sie besonders nützlich für Kabelanwendungen, die eine Installation oder Entfernung des Kerns erfordern, ohne das Kabel zu schneiden.Sie werden häufig in Netzteilen, Signallinien und Anwendungen verwendet, die Wartung oder Nachrüstung erfordern.

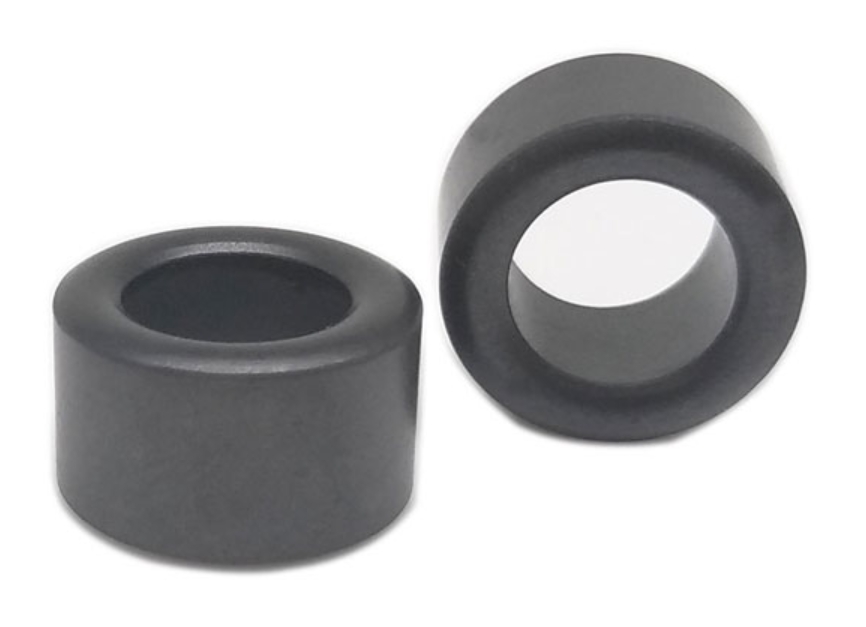

Ringkerne

Ringförmige Ferritkerne haben eine Donutform mit einem hohlen Zentrum.Diese Kerne bieten eine ausgezeichnete Magnetfeldsteuerung und werden in Leistungsanwendungen wie Transformatoren und Drosseln häufig eingesetzt.Das Ringdesign hilft, elektromagnetische Interferenzen (EMI) zu minimieren, indem das Magnetfeld innerhalb des Kerns eingeschränkt wird, wodurch es besonders effektiv ist, Rauschen zu reduzieren und die Signalintegrität zu verbessern.

Perlenkerne

Bead -Ferritkerne sind zylindrisch oder röhrchen mit einem Loch in der Mitte.Diese kleinen und effizienten Kerne werden hauptsächlich zur Unterdrückung von EMI in Kabeln und Anschlüssen verwendet.Perlenkerne werden üblicherweise in USB-Kabeln, Audiogeräten und verschiedenen Unterhaltungselektronik verwendet, wodurch hochfrequente Rauschen herausgefiltert werden.

E-Typ-Kerne

E-Typ-Ferritkerne verfügen über ein einzigartiges E-förmiges Design mit drei Beinen, mit denen der magnetische Fluss leitet.Ihre hervorragenden magnetischen Eigenschaften machen sie ideal für Transformatoren und Leistungsinduktoren.E-Typ-Kerne bieten eine hohe Induktivität und effiziente Energieumwandlung, wodurch sie häufig in Netzteilen, Automobilelektronik und anderen Hochleistungsanwendungen eingesetzt werden.

So wählen Sie den richtigen Ferritkern aus

Die Auswahl des richtigen Ferritkerns ist ein kritischer Faktor für die Gewährleistung der Effizienz und Funktionalität elektrischer Komponenten.Im Folgenden finden Sie mehrere Schlüsselfaktoren, die bestimmen, welcher Ferritkern verwendet werden soll, da jeder die Gesamtleistung elektronischer Geräte beeinflusst:

Verständnis des Frequenzbereichs

Die Wahl des Ferritkerns basiert normalerweise auf der Fähigkeit, innerhalb des erforderlichen Frequenzbereichs effektiv zu arbeiten.Für verschiedene Frequenzbänder sind verschiedene Ferritmaterialien optimiert, und die Auswahl des richtigen Kernmaterials kann die Leistungsfähigkeit der Schaltung erheblich verbessern.

Materialauswahl

Ferrit-Kernmaterialien sind hauptsächlich in zwei Arten erhältlich: Mangan-Zinc (MNZN) Ferrit und Nickel-Zinc (Nizn) Ferrit.Mnzn Ferrite eignet sich am besten für niederfrequente Anwendungen.Diese Materialien werden typischerweise in Stromtransformatoren, Induktoren und Filtern verwendet, die bei Frequenzen unter 100 MHz betrieben werden.Mnzn Ferrit hat eine höhere Durchlässigkeit, was es in niedrigen Frequenzumgebungen effizienter macht.

Im Gegensatz dazu spielt Nizn Ferrite in hochfrequenten Anwendungen besser.Sie werden in der Regel in Schaltkreisen verwendet, die mit Frequenzen über 100 MHz betrieben werden, wie z. B. Hochgeschwindigkeitskommunikationssysteme und Netzteile für digitale elektronische Geräte.Nizn Ferrit hat eine geringere Permeabilität, ist jedoch bei höheren Frequenzen besser.

Auswählen der richtigen Kerngröße

Die Größe des Kerns ist ein kritischer Faktor bei der Bestimmung der Gesamtverarbeitungsfähigkeit des Ferritkerns.Größere Kerne können höhere Stromniveaus bewältigen, während kleinere Kerne für Anwendungen mit geringer Leistung besser geeignet sind.

So installieren Sie einen Ferritkern richtig

Die ordnungsgemäße Installation von Ferritkernen ist wichtig, um ihre optimale Leistung zu gewährleisten.Eine falsche Installation kann zu einer verringerten Effizienz, Komponentenschäden oder sogar einem Schaltungsausfall führen.Hier sind einige Schritte für die korrekte Installation eines Ferritkerns:

Identifizieren Sie das zu gefilterte Kabel oder Kabel: Bestimmen Sie vor der Installation, welches Kabel oder Kabel der Ferritkern benötigt.Die Art des Kabels und seine elektrischen Eigenschaften bestimmen das Material und die Größe des zu verwendenden Ferritkerns.

Öffnen Sie den Ferritkern: Die meisten Ferritkerne sind in einem zweiteiligen Design erhältlich, das um einen Draht oder ein Kabel geöffnet und geschlossen werden kann.Öffnen Sie für Drähte mit einem einzelnen Ferritkern den Kern, indem Sie die beiden Hälften trennen.

Platzieren Sie den Kern in der Nähe der EMI -Quelle: Positionieren Sie für die maximale Wirksamkeit den Ferritkern so nah wie möglich an die EMI -Quelle (Electromagnetic Interference).Dies hilft, unerwünschte Signale effektiv herauszufiltern und Geräuschstörungen zu verringern.

Stellen Sie eine enge Passform sicher: Das Kabel oder Kabel sollte fest in den Ferritkern passen.Stellen Sie sicher, dass zwischen Draht und Kern keine Lücke besteht, da dies zu einer schlechten Leistung führen kann.

Sichern Sie den Kern: Sichern Sie ihn nach korrekter Positionierung des Kerns an Ort und Stelle, um zu verhindern, dass sich er während des Betriebs verschiebt.Lose Kerne bieten möglicherweise keine ausreichende EMI -Unterdrückung.

Wo sollten Ferritkerne platziert werden?

Die korrekte Platzierung von Ferritkernen hängt von mehreren Faktoren ab, wie der Art des Kabels, der Quelle der Störungen und der Art der beteiligten elektronischen Geräte.Im Folgenden finden Sie einige allgemeine Richtlinien, um Ferritkernen zu platzieren, um eine optimale Leistung zu erzielen.

Stromkabel

Für Stromkabel sollten Ferritkerne so nah wie möglich am Stromeintragspunkt des Kabels platziert werden.Diese Platzierung hilft, die elektromagnetische Strahlung aus der Stromversorgung des Kabels zu minimieren, und reduziert effektiv jegliche Störungen, die empfindliche Geräte beeinflussen könnten, die mit derselben Stromquelle verbunden sind.

Richtlinien zur Platzierung von Stromkabeln:

In der Nähe der Stromquelle: Der Ferritkern sollte an dem Punkt platziert werden, an dem das Stromkabel in das Gerät oder das Gerät eintritt, um zu verhindern, dass Geräusche zurück zur Stromquelle zurückkehren und auf andere Komponenten ausstrahlen.

An beiden Enden: Wenn möglich, sollten Ferrite -Kerne sowohl an der Quelle als auch am Ziel des Kabels hinzugefügt werden, um die EMI -Unterdrückung sowohl während der Getriebe als auch während des Empfangs weiter zu gewährleisten.

Datenkabel

Für Datenkabel wie Ethernet, USB oder HDMI ist es entscheidend, Ferritkernen an beiden Enden des Kabels zu platzieren.Datenkabel sind sehr anfällig für EMI, insbesondere in Umgebungen, die eine Hochgeschwindigkeitsdatenübertragung erfordern.Durch das Platzieren von Ferritkernen in der Nähe der Geräte werden die Auswirkungen von elektrischem Rauschen und die Verbesserung der Zuverlässigkeit der Datenübertragung verringert.

Datenkabelplatzierungsrichtlinien:

Am Gerätsenden: Ferritkernen sollten an beiden Enden des Datenkabels in der Nähe der Anschlüsse platziert werden, um effektives Hochfrequenzrauschen herauszufiltern, das die Datenintegrität beeinträchtigen könnte.

Für längere Kabel: Wenn das Kabel lang ist, können zusätzliche Ferritkernen entlang der Kabellänge erforderlich sein, um die Störungen weiter zu verringern.

Audio-/Videokabel

Audio- und Videokabel (einschließlich HDMI, RCA und 3,5 -mm -Audiokabel) sind besonders anfällig für Summen und Summen, die durch elektromagnetische Störungen verursacht werden.Die Rolle von Ferritkernen in diesen Kabeln besteht darin, Audio -Interferenzen zu unterdrücken und die Signalqualität zu verbessern.Im Gegensatz zu Leistungs- oder Datenkabeln erfordert das Platzieren von Ferritkernen in Audio-/Videokabeln möglicherweise ein gewisses Experimentieren, um die effektivste Position zu finden.

Richtlinien für Audio-/Videokabelplatzierungen:

Versuchen Sie verschiedene Positionen: Stellen Sie zunächst den Ferritkern am Quellende des Kabels (das Ende des Geräts, das das Signal sendet) und experimentieren Sie dann mit unterschiedlichen Positionen entlang des Kabels.In einigen Fällen kann das Einsetzen des Ferritkerns näher am Gerät, das das Signal empfängt, zu besseren Ergebnissen führen.

Vermeiden Sie den Signalabbau: Wenn Sie Ferritkernen platzieren, stellen Sie sicher, dass sie keine übermäßige Impedanz verursachen, da dies zu einer Signalschwächung führen kann.Testen Sie die Leistung des Systems nach jeder Einstellung.

Wartung und Pflege von Ferritkernen

Ferrite-Kerne benötigen regelmäßig Wartung, um langfristige Zuverlässigkeit und Leistung zu gewährleisten.Eine angemessene Pflege kann die Lebensdauer von Ferritkernen verlängern und dazu beitragen, ihre Leistung auf optimaler Ebene aufrechtzuerhalten.Im Folgenden finden Sie einige Schritte zur Aufrechterhaltung und Betreuung von Ferrite -Kernen.

Regelmäßige Inspektionen: Führen Sie Routineprüfungen für physische Schäden durch, wie z. B. Risse oder Chips im Ferritkern.Wenn Schäden erkannt werden, ersetzen Sie den Kern, um weitere Schäden an der Schaltung zu verhindern.

Reinigung: Reinigen Sie den Ferritkern vorsichtig mit einer weichen Bürste, um Staub oder Schmutz zu entfernen, die sich möglicherweise angesammelt haben.Vermeiden Sie es, harte Chemikalien zu verwenden, die das Material beschädigen könnten.

Temperaturregelung: Halten Sie Ferritkerne von extremen Temperaturen fern.Überhitzung kann die Leistung des Materials beeinträchtigen, während kalte Bedingungen zu Rissen oder anderen Schäden führen können.Betreiben Sie immer Ferritkernen innerhalb des angegebenen Temperaturbereichs, um eine optimale Leistung zu erzielen.

Vermeiden Sie mechanische Belastungen: Ferritmaterialien sind spröde und empfindlich gegenüber mechanischer Spannung.Bewältigen Sie sie während der Installation und Wartung sorgfältig, um physische Schäden zu vermeiden, die ihre Leistung beeinflussen könnten.

Richtige Speicherung: Lagern Sie bei Nichtgebrauch Ferritkerne in einer trockenen, sauberen Umgebung, um Korrosion und Verschlechterung zu verhindern.Vermeiden Sie es, sie feuchten oder harten Umgebungsbedingungen auszusetzen, die ihre magnetischen Eigenschaften beeinflussen können.
