Wie kann ich Widerstände verwenden, um die Spannung zu reduzieren?

Widerstände spielen als grundlegende elektronische Komponenten eine entscheidende Rolle bei der Reduzierung der Spannung und der Einstellung der Schaltungsparameter.Unabhängig davon, ob das Verzerrungsniveau der Verstärker eingestellt, eine sichere Spannungsmessung bereitgestellt wird oder Komponenten vor Überspannung schützt, sind Widerstände unverzichtbar.In diesem Artikel wird untersucht, wie Widerstände zur Reduzierung der Spannung verwendet werden. Beispiele, die ihre Implementierung in Spannungsteilern und einfachen Schaltungen veranschaulichen.

Katalog

Warum Resistoren verwenden, um die Spannung zu reduzieren?

Widerstände sind in elektronischen Schaltkreisen wesentlich, da sie die Spannung in Konfigurationen wie Spannungsteiler reduzieren können.Durch die Einstellung der Spannungsniveaus helfen Widerstände, das Verhalten verschiedener Geräte innerhalb einer Schaltung zu kontrollieren und zu optimieren.Im Folgenden finden Sie einige häufige Gründe und Anwendungen für die Verwendung von Widerständen zur Reduzierung der Spannung:

Einstellen der Verzerrungspegel in Verstärkern

In Verstärkerschaltungen erfordern aktive Komponenten wie Transistoren und operative Verstärker (OP-AMPS) spezifische Verzerrungsspannungen, um korrekt zu funktionieren.Die Vorspannung bestimmt den Betriebspunkt dieser Geräte und stellt sicher, dass sie innerhalb ihres optimalen Bereichs arbeiten.Spannungsteiler können verwendet werden, um präzise Verzerrungsspannungen für diese Komponenten festzulegen.Durch die Auswahl geeigneter Widerstandswerte kann die Eingangsspannung auf das gewünschte Niveau reduziert werden.Ordnungsgemäß angepasste aktive Komponenten verbessern die Verstärkerleistung, indem sie die Linearität aufrechterhalten und die Verzerrung minimieren.

Spannungsmessung

Spannungsteiler werden häufig in Anwendungen eingesetzt, die eine Spannungsmessung erfordern.Beispielsweise verlassen sich Multimeter auf Spannungsunterschiede, um Hochspannungen auf sicherere Werte für die Messung zu skalieren.In solchen Fällen reduzieren Widerstandsnetze die Spannung proportional, wodurch der Messprozess sicherer und zuverlässiger wird.Dies ist besonders nützlich in industriellen oder Testumgebungen, in denen die Spannungsniveaus die typischen Messbereiche schwanken oder überschreiten können.

Einstellbare Ausgangsspannung

Einer der Vorteile der Verwendung eines Spannungsteilers ist die Flexibilität.In vielen Fällen ist möglicherweise keine feste Ausgangsspannung erforderlich, und es wird eine einstellbare Spannung bevorzugt.Wenn Sie beispielsweise einen der Widerstände in einem Spannungsteiler durch einen variablen Widerstand (wie ein Potentiometer) ersetzen, kann die Ausgangsspannung durch Variieren des Widerstands eingestellt werden.

Eine gemeinsame Anwendung dieses Setups ist in Audiosystemen zur Lautstärkeregelung.In Audiosystemen ermöglicht ein Potentiometer die Einstellung der Ausgangssignalspannung, wodurch das Volumen des gespielten Audios gesteuert wird.Wenn sich der Widerstand ändert, variiert die Ausgangsspannung proportional, sodass Benutzer das Volumen reibungslos einstellen können.

Leistungsregulierung

Widerstände können auch verwendet werden, um die Spannung in Stromversorgungsschaltungen zu senken.In einigen Anwendungen muss die Versorgungsspannung reduziert werden, um die Anforderungen bestimmter Komponenten oder Subsysteme zu erfüllen.Ein einfaches Widerstandsnetzwerk (z. B. ein Spannungsteiler) liefert die erforderliche Spannungsreduktion ohne die Komplexität oder die Kosten von Spannungsregulatoren.

Beispielsweise können Geräte oder Sensoren mit geringer Leistung in einer Schaltung Spannungen benötigen, die niedriger sind als die Hauptleistung.Die Verwendung von Widerständen in einer Spannungsteilerkonfiguration erzeugt eine einfache und stabile Methode, um die erforderliche Spannungsreduzierung bereitzustellen.Einige wirksame Methoden zur Reduzierung der Spannung sind:

Lineare Regulatoren (z. B. LM7805): Geeignet für Anwendungen mit geringer Leistung;einfach zu bedienen, aber ineffizient.

Buck -Konverter (z. B. LM2596): Hocheffizient und ideal für hochströmende Szenarien.

Zener -Diodenregulation: Einfach und effektiv für Anwendungen mit niedrigem Strom.

Widerstandsspannungsteiler: Am besten für Anwendungen mit geringen Stabilitätsanforderungen.

Niedrige Ausfallregulatoren (LDOs) (z. B. AMS1117): Effizienz zwischen linearen und Schaltregulatoren.

Schutz der Komponenten vor Überspannung

Ein weiterer entscheidender Grund für die Verwendung von Widerständen zur Spannungsreduktion ist der Schutz empfindlicher Komponenten vor Überspannung.Viele Komponenten wie LEDs, Mikrocontroller und Sensoren haben spezifische Spannungsgrenzen, die nicht überschritten werden dürfen.Widerstände können sicherstellen, dass die auf diese Komponenten angewendete Spannung in einem sicheren Betriebsbereich bleibt.Das ordnungsgemäße Schaltungsdesign mit geeigneten Widerständen kann verhindern, dass übermäßige Spannung empfindliche Komponenten erreicht und potenzielle Schäden vermieden.

Wie Widerstände die Spannung reduzieren

Wenn der Strom durch einen Widerstand fließt, trifft der Fluss von Elektronen auf Widerstand, was zu einem Spannungsabfall führt.Nach Ohmschen Gesetz (V = IR) ist der Spannungsabfall über einen Widerstand direkt proportional zum Strom und zum Widerstand des Materials.Je größer der Widerstand ist, desto größer ist der Spannungsabfall.Widerstände reduzieren die Spannung hauptsächlich durch zwei Mechanismen: der Spannungsabfall in ihren Klemmen und ihre Anwendung in Spannungsteilerschaltungen.Lassen Sie uns diese Konzepte untersuchen, um zu verstehen, wie Widerstände die Spannung effektiv reduzieren.

Spannungsabfall über Klemmen

In elektronischen Geräten verursacht jede Komponente mit Widerstand einen Spannungsabfall.Dieser Abfall wird durch das Ohmsche Gesetz (v = ir) bestimmt, das Spannung (V), Strom (i) und Widerstand (R) in Beziehung setzen.Das folgende Beispiel zeigt, wie Widerstandskomponenten einen Spannungsabfall verursachen.

Beispiel: Eine einfache Schaltung mit einer Glühbirne

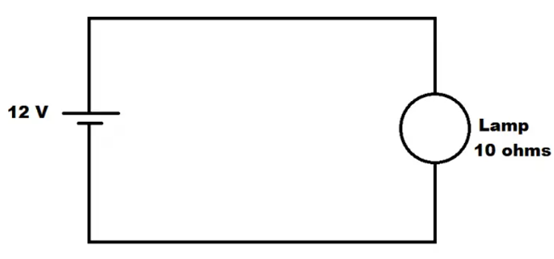

Betrachten Sie eine einfache Schaltung, die aus einer Netzteil und einer Glühbirne besteht:

Glühbirnenwiderstand (R): 10 Ohm

Stromversorgungsspannung (V): 12 Volt

Dieser Strom fließt durch die Glühbirne und schaltet ihn an.Berechnung des Spannungsabfalls über die Glühbirne:

Somit beträgt der Spannungsabfall über die Glühbirne 12 Volt, was bedeutet, dass die gesamte Versorgungsspannung über die Glühbirne fällt.

Ersetzen der Glühbirne durch einen Widerstand:

Wenn die Glühbirne durch einen Widerstand desselben Widerstandes (10 Ω) ersetzt wird, bleibt das Verhalten gleich.Der Spannungsabfall über den Widerstand beträgt ebenfalls 12 Volt, wenn der Strom 1,2a beträgt.

Ändern der Schaltung mit einem zusätzlichen Widerstand:

Fügen wir jetzt einen weiteren Widerstand zur Schaltung hinzu:

Widerstand 1 (R1): 10 Ω

Widerstand 2 (R2): 5ω

Der Gesamtwiderstand der Schaltung ist die Summe von R1 und R2:

Unter Verwendung der Versorgungsspannung (12 V) und des Gesamtwiderstands beträgt der Strom:

Dieser Strom fließt durch beide Widerstände.Der Spannungsabfall über jeden Widerstand kann wie folgt berechnet werden:

Spannungsabfall über R1:

Spannungsabfall über R2:

Beobachtung:Die Spannung über R1 beträgt 8 Volt und über R2 4 Volt.Zusammen summieren sie die Gesamtversorgungspannung:

Dieses Beispiel zeigt, wie Widerstände die Spannung durch einen kontrollierten Spannungsabfall reduzieren, der durch ihren Widerstand und den durch sie fließenden Strom bestimmt wird.

Spannungsreduzierung unter Verwendung von Spannungsteilern

Eine der häufigsten Anwendungen von Widerständen für die Spannungsreduktion ist die Spannungsstuferschaltungen.Ein Spannungsteiler besteht aus zwei oder mehr Widerständen in Reihe, wobei der Spannungsabfall auf die Widerstände aufgeteilt ist.

Arbeitsprinzip:

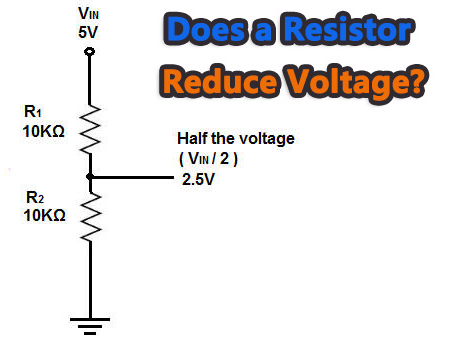

In einem einfachen Spannungsteiler mit zwei Widerständen, R1 und R2, ist die Gesamtspannung proportional auf die Widerstände aufgeteilt.Die Ausgangsspannung über R2 kann unter Verwendung der Formel berechnet werden:

Hier ist vinv_ {in} vin die Eingangsspannung und Voutv_ {out} vout ist die Ausgangsspannung.Diese Konfiguration ermöglicht eine präzise Spannungsreduzierung, sodass sie für Schaltungen geeignet ist, die spezifische Spannungsniveaus erfordern.

Anwendungen:

Spannungsteiler werden in Sensorschaltungen, Leistungsregulierung und sogar in Potentiometern verwendet, um die Spannungsniveaus in Geräten wie Audioverstärker und Dimmerschalter anzupassen.

Gründe für den Spannungsabfall über Widerstände

Der Spannungsabfall über einen Widerstand kommt aufDie Materialeigenschaften des Widerstands bestimmen die erzeugte Wärmemenge.In Hochleistungsschaltungen ist das Management dieser Dissipation von entscheidender Bedeutung, um eine Überhitzung und Beschädigung von Komponenten zu verhindern.

Schlüsselparameter zur Auswahl von Widerständen

Bei der Auswahl eines Widerstandes für einen bestimmten Schaltkreis müssen die folgenden Schlüsselparameter berücksichtigt werden, um sicherzustellen, dass der Widerstand die erforderliche Spannung und den erforderlichen Strom verarbeiten kann:

Widerstand: In Ohm (ω) gemessen, bestimmt dies die Fähigkeit des Widerstands, Strom zu begrenzen und Spannungsabfall zu verursachen.

Induktivität und Kapazität: Während normalerweise minimal, kann parasitäre Induktivität und Kapazität die Leistung beeinflussen, insbesondere in hochfrequenten Schaltungen.

Leistungsbewertung: Zeigt die maximale Leistung an, die der Widerstand ohne Überhitzung auflösen kann.Das Überschreiten der Bewertung kann Schäden oder Misserfolge verursachen.

Widerstände sind grundlegende Komponenten in elektronischen Schaltungen, die Spannung, Strom und Stromversorgung steuern.Das Verständnis ihres Verhaltens - wie sie die Spannung, ihre Rolle bei Spannungsteilern und ihre Auswirkungen auf die Leistungsfähigkeit des Schaltkreises reduzieren - können Ihnen helfen, Schaltkreise effektiv zu entwerfen und zu analysieren.Obwohl Widerstände die Spannung wie die Regulierungsbehörden nicht aktiv reduzieren, spielen sie eine entscheidende Rolle bei der Gewährleistung der Schaltungsstabilität.

Häufig gestellte Fragen [FAQ]

1. fällt die Spannung über einen Widerstand ab?

Ja, wenn der Strom durch einen Widerstand fließt, sinkt die Spannung gemäß ihrem Widerstand, wie das Ohmsche Gesetz erklärt.

2. reduzieren Widerstände die Leistung?

Ja, Widerstände leiten die Leistung als Wärme ab und verringern die in einer Schaltung verfügbare Gesamtleistung.

3. Wechseln Sie Widerstände Spannung?

Widerstände verursachen einen Spannungsabfall, indem sie elektrische Energie in Wärme umwandelt.Der Tropfen hängt vom Widerstandswert und dem Strom ab.

4. reduzieren Widerstände die Spannung oder den Strom?

Widerstände reduzieren sowohl die Spannung als auch den Strom.Durch die Einführung des Widerstands begrenzen sie den Stromfluss und verursachen einen Spannungsabfall.

5. Was verursacht einen Spannungsabfall?

Spannungsabfall tritt auf, wenn der Strom durch eine Widerstandskomponente fließt, da einige elektrische Energie in Wärme umgewandelt wird, wodurch die Spannung über die Komponente reduziert wird.
