Mikrofarads auf Multimetern: Ein Leitfaden für Symbole und Verwendung

In der Welt der Elektronik und der Elektrotechnik ist das Multimeter ein erforderliches Werkzeug, das für die Diagnose und Fehlerbehebung dominiert.Es misst schwerwiegende elektrische Parameter wie Spannung, Strom und Widerstand und kombiniert mehrere Funktionen zu einem kompakten Gerät.In diesem Artikel wird die Funktionalität von Multimetern untersucht und verschiedene Typen und Funktionen untersucht, die auf die beruflichen Bedürfnisse zugeschnitten sind.Von grundlegenden Modellen bis hin zu fortgeschrittenen Einheiten, die Kapazität, Induktivität und Frequenz messen, sind Multimeter mit modernen Funktionen wie digitalen Displays und Konnektivitätsoptionen wie USB oder Bluetooth ausgestattet.Dieser Leitfaden hilft bei der Auswahl des entsprechenden Multimeters basierend auf bestimmten Anforderungen und unterstreicht ihre Schlüsselrolle bei der Verbesserung der Präzision und Effizienz der technischen Arbeit.

Katalog

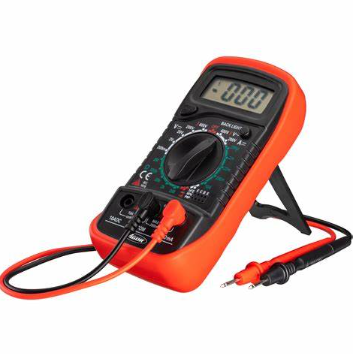

Multimetersübersicht

Ein Multimeter ist ein dynamisches Werkzeug in der Elektronik- und Elektrotechnik, die zur Messung der erforderlichen elektrischen Mengen wie Spannung (Wechselstrom oder DC), Strom und Widerstand verwendet wird.Es dient als vielseitiges Gerät, das mehrere Messfunktionen zu einem kompakten Instrument kombiniert.Im Kern arbeitet es nach den Prinzipien des Ohmschen Gesetzes, das beschreibt, wie Spannung, Strom und Widerstand innerhalb eines Schaltkreises interagieren.

Diese Tools funktionieren durch die Integration eines magnetoelektrischen Amperemeters mit erweiterten Messschaltungen und einem Selektorschalter, sodass Sie nahtlos zwischen verschiedenen Messmodi wechseln können.Dieses Design erleichtert es, eine breite Palette von Daten aus elektrischen Systemen mit minimalem Aufwand zu sammeln.

Typen und Merkmale von Multimetern

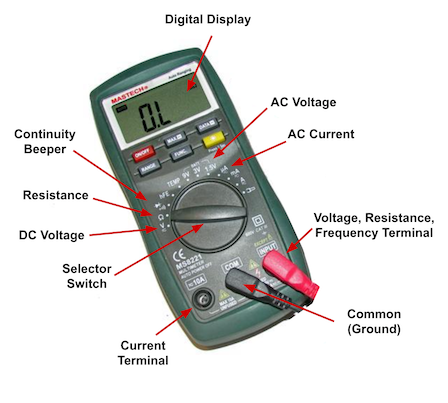

Abbildung 2. Merkmale von Multimetern

Multimeter sind in einer Vielzahl von Typen erhältlich, die jeweils für Ihre spezifischen Bedürfnisse ausgelegt sind.Basismodelle können die drei primären Größen messen: Spannung, Strom und Widerstand.Erweiterte Modelle erweitern diese Funktionalität jedoch und können zusätzliche Parameter wie Kapazität, Induktivität, Häufigkeit, Leistungsniveaus und sogar die DC -Verstärkung (HFE) von Transistoren messen.Diese erweiterten Funktionen sind erweiterte Multimeter für eingehende Fehlerbehebung und detaillierte Schaltungsanalyse erforderlich.

Moderne Multimeter enthalten häufig Funktionen wie digitale Displays für eine bessere Lesbarkeit, Datenprotokollierung für die Aufzeichnung von Messungen im Laufe der Zeit sowie Konnektivitätsoptionen wie USB oder Bluetooth, die die Integration mit Computern oder anderen Geräten ermöglichen.Diese zusätzlichen Funktionen verbessern die Komfort und Vielseitigkeit des Tools, insbesondere in beruflichen Umgebungen, in denen Genauigkeit und Effizienz schwerwiegend sind.

Anwendungen von Multimetern

Multimeter sind nützliche Werkzeuge für eine Vielzahl von Aufgaben in der Elektronik und Elektrotechnik.Ihre Hauptaufgabe ist die Messung der Spannung, die für die Überprüfung der Leistung von Batterien und Stromversorgungssystemen ernst ist.Beispielsweise hilft das Überprüfen der Spannungsstufen sicher, dass Geräte in ihren optimalen Bereichen arbeiten und Überlastung oder Underperformance verhindern.

Zusätzlich zur Spannungsmessung werden Multimeter häufig zur Überwachung des Stromflusses verwendet.Diese Funktion ist besonders wichtig, um die allgemeine Gesundheit von elektronischen Schaltkreisen zu bewerten.Übermäßiger oder unzureichender Strom kann auf zugrunde liegende Probleme wie fehlerhafte Komponenten, beschädigte Verkabelung oder unsachgemäße Verbindungen hinweisen, die alle zu Systemfehlern führen können.

Widerstand und Kontinuitätstest

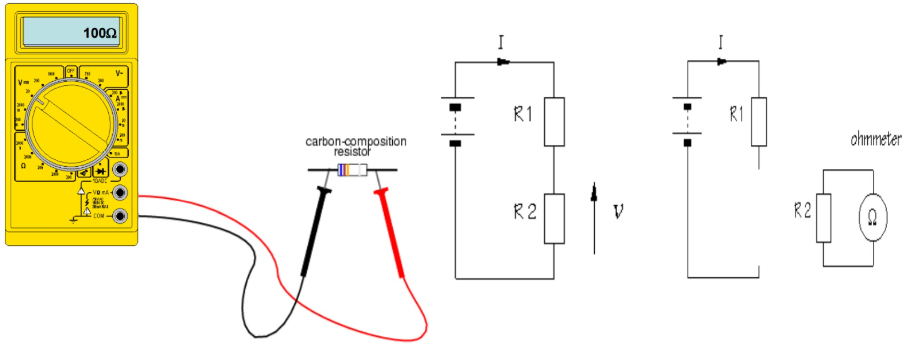

Abbildung 3. Resistenz und Kontinuität Täsing unter Verwendung von Multimetern

Eine der häufigsten Verwendungen eines Multimeters ist die Messung des Widerstands.Dies ist meist nützlich, um die Integrität der Verkabelung zu überprüfen und die Kontinuität der elektrischen Wege zu gewährleisten.Sie können beispielsweise diese Funktion verwenden, um zu überprüfen, ob ein Kabel intakt ist oder ob eine Pause vorhanden ist, die den Stromfluss stören kann.Dieser proaktive Test hilft zu künftigen Ausfällen und verbessert die Systemzuverlässigkeit.

Fortgeschrittene Multimeter gehen einen Schritt weiter durch Messung der Kapazität.Diese Fähigkeit ist zur Bewertung von Kondensatoren erforderlich, bei denen es sich um riskante Komponenten in vielen elektronischen Schaltungen handelt.Durch die Analyse der Leistung eines Kondensators können Sie sicherstellen, dass sie wie beabsichtigt elektrische Energie speichert und freigibt, wodurch Probleme vermieden werden, die ansonsten zu Fehlfunktionen von Systemen führen könnten.

Fehlererkennung und Komponentenprüfung

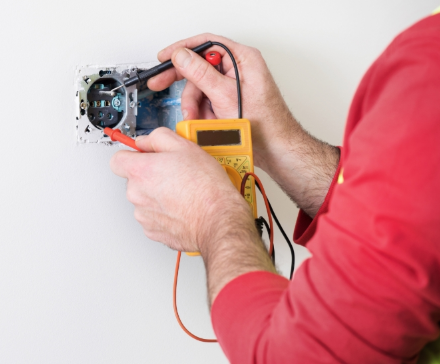

Abbildung 4. Fehlererkennung und Komponentenprüfung unter Verwendung von Multimetern

Multimeter sind hochwirksame Werkzeuge zur Fehlererkennung, sodass sie für die Fehlerbehebung erforderlich sind.Sie ermöglichen es Ihnen, schnell Shorts zu lokalisieren, die auftreten, wenn elektrische Pfade unbeabsichtigt in Schaltungen anschließen oder brechen, bei denen der Stromfluss unterbrochen wird.Das frühzeitige Finden dieser Fehler wird zur Aufrechterhaltung der allgemeinen Zuverlässigkeit eines Systems verwendet.

Eine weitere wichtige Verwendung ist das Testen einzelner Komponenten.Beispielsweise können Multimeter Dioden bewerten, um zu bestätigen, dass der Strom in der richtigen Richtung fließt, oder Transistoren bewerten, um ihre Fähigkeit zur Verstärkung der Signale zu überprüfen.Diese gezielten Tests helfen Ihnen dabei, Probleme auf Komponentenebene zu bestimmen und präzise Reparaturen und effiziente Diagnostika sicherzustellen.

High-End-Multimeter

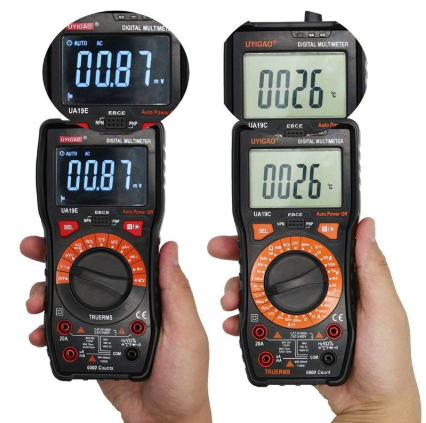

Abbildung 5. High-End-Multimeter

Moderne High-End-Multimeter bieten zusätzliche Funktionen, die ihren Nutzen in speziellen Anwendungen erweitern.Viele Modelle umfassen Temperaturmessfunktionen, die auf Thermoelemente beruhen, um Wärmespiegel in Geräten wie Motoren oder HLK -Systemen zu überwachen.Diese Funktion ist in Umgebungen, in denen eine Überhitzung zu Schäden oder Sicherheitsrisiken führen kann, größtenteils wertvoll.

Die Frequenzanalyse ist eine weitere erweiterte Funktion, mit der Sie die Häufigkeit von Wechselstromquellen (AC) messen können.Dies ist nützlich bei Anwendungen wie Überprüfung der Leistung von Netzteilen oder der Überprüfung der Stabilität von Signalen in Kommunikationssystemen.Diese fortschrittlichen Funktionen ermöglichen es Ihnen, komplexere Analysen durchzuführen und Probleme zu diagnostizieren, die über grundlegende Messungen hinausgehen.

Was ist Kapazität?

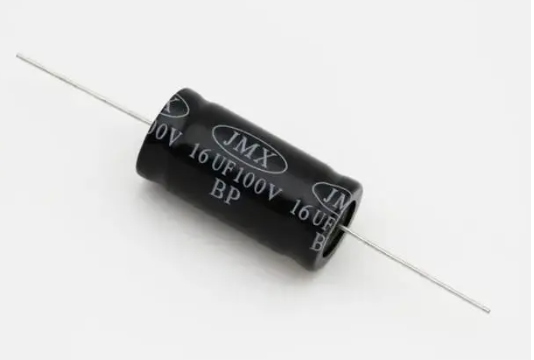

Abbildung 6. Kapazität

Kapazität ist die ultimative Eigenschaft in der Elektronik, die die Fähigkeit einer Komponente zur Speicherung von elektrischer Ladung definiert.Diese Eigenschaft ist am häufigsten mit Kondensatoren verbunden, bei denen Komponenten benötigt werden, um Spannung und Strom innerhalb einer Schaltung zu verwalten.In praktischer Hinsicht spiegelt die Kapazität wider, wie viel Ladung ein Kondensator für eine bestimmte Spannung halten kann.

Die Kapazität wird in Farads (f) gemessen, obwohl die in den meisten Schaltungen auftretenden Werten viel kleiner sind und häufig in Untereinheiten wie Mikrofarads (μF), Nanofaraden (NF) oder Picofarads (PF) exprimiert werden.Mit diesen Einheiten können Sie Kondensatoren auswählen, die den spezifischen Anforderungen ihrer Anwendung entsprechen, unabhängig davon, ob sie für Energiespeicher, Signalsteuerung oder Filtergeräusche in elektronischen Geräten entspricht.

Die Formel und ihre praktischen Auswirkungen

Die Beziehung zwischen Kapazität (c), Ladung (q) und Spannung (V) wird durch die Formel definiert:

C = q ÷ v

Diese Gleichung zeigt, dass die Kapazität zunimmt, wenn mehr Ladung (q) bei einer niedrigeren Spannung (V) über die Platten eines Kondensators gespeichert wird.Dieses Konzept wird verwendet, um zu verstehen, wie Kondensatoren in verschiedenen Anwendungen funktionieren.

Beispielsweise werden in Zeitschaltungen Kondensatoren verwendet, um Verzögerungen durch das Laden und Abladungen in vorhersehbaren Intervallen zu kontrollieren.In ähnlicher Weise glätten Kondensatoren bei Filterkreisläufen unerwünschte Schwankungen in elektrischen Signalen und tragen dazu bei, die Signalintegrität aufrechtzuerhalten.Im Energieverwaltungsmanagement speichern sie vorübergehend Energie und geben sie bei Bedarf frei, um die Spannungsniveaus zu stabilisieren und sicherzustellen, dass elektronische Geräte zuverlässig funktionieren.

Kondensatorterminals

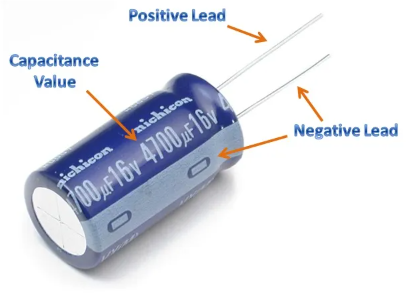

Abbildung 7. Kondensatorterminals

Kondensatoren, ultimative Komponenten in elektronischen Schaltungen, haben zwei unterschiedliche Klemmen: eine positive (Anode) und eine negative (Kathode).Die Anode ist typischerweise mit einem Plus (+) -Signmark markiert, was ihren Verbindungspunkt für die höhere Spannungsseite der Schaltung bedeutet.Die mit einem minus (-) Zeichen gekennzeichnete Kathode verbindet sich mit der unteren Spannungsseite, die häufig als Boden bezeichnet wird.

Diese Polaritätsunterscheidung wird für bestimmte Kondensatortypen verwendet, wie z. B. elektrolytische Kondensatoren, die so ausgelegt sind, dass sie nur dann funktionieren, wenn sie mit der richtigen Ausrichtung installiert werden.Das Umkehren der Verbindung in diesen Fällen kann zu einem Komponentenausfall oder sogar zu einer Beschädigung der Schaltung führen.

Wichtigkeit der richtigen Orientierung

Die Ausrichtung der Terminals eines Kondensators wirkt sich direkt auf seine Leistung und das Gesamtverhalten der Schaltung aus.Bei korrekter Verbindung regulieren Kondensatoren den Strom der elektrischen Ladung auf eine Weise, die die wichtigsten Schaltungsfunktionen unterstützt.Zum Beispiel:

• Leistungsfilterung: Kondensatoren glätten Spannungsschwankungen und bieten empfindliche elektronische Komponenten eine stabile Leistung.Eine unsachgemäße terminale Ausrichtung kann zu unregelmäßigen Spannungsniveaus führen und Fehlfunktionen verursachen.

• Signalkopplung: In Systemen, in denen verschiedene Schaltungsstadien interagieren müssen, ohne einen Gleichstrompfad zu teilen, übertragen Kondensatoren Wechselsignale effektiv.Eine umgekehrte Verbindung kann das Signal stören oder seine Qualität beeinträchtigen.

• Zeitschaltungen: Kondensatoren spielen eine dominierende Rolle bei der Steuerung von Zeitintervallen, wie z. B. Impulsdauern in Oszillatoren oder Synchronisationssystemen.Die ordnungsgemäße terminale Ausrichtung sorgt für eine präzise Ladung und Entladungszyklen für die Zeitgenauigkeit.

Schritte zur Integration

Bei der Integration eines Kondensators in eine Schaltung ist die Liebe zum Detail erforderlich, um eine ordnungsgemäße Funktionalität zu gewährleisten.Hier sind einige wichtige Schritte, die Sie folgen müssen:

• Identifizieren Sie Terminalmarkierungen: Überprüfen Sie den Kondensator auf Polaritätsmarkierungen.Die Anode ist normalerweise mit einem Pluszeichen oder einem längeren Bleidraht gekennzeichnet, während die Kathode häufig durch einen Streifen oder ein Minuszeichen identifiziert wird.

• Entsprechen den Spannungsstufen: Schließen Sie die Anode an den höheren Spannungspunkt in der Schaltung und die Kathode an den unteren Spannungspunkt oder den Boden an.Überprüfen Sie die Polarität, bevor Sie den Stromkreis mit Strom versorgen.

• Überprüfen Sie den Typ des Kondensators: Für nicht polarisierte Kondensatoren (z. B. Keramik- oder Filmkondensatoren) spielt die Polarität keine Rolle.Für polarisierte Kondensatoren wie elektrolytische ist die korrekte Ausrichtung jedoch ein Muss.

Mikrofarad -Symbole auf Multimetern

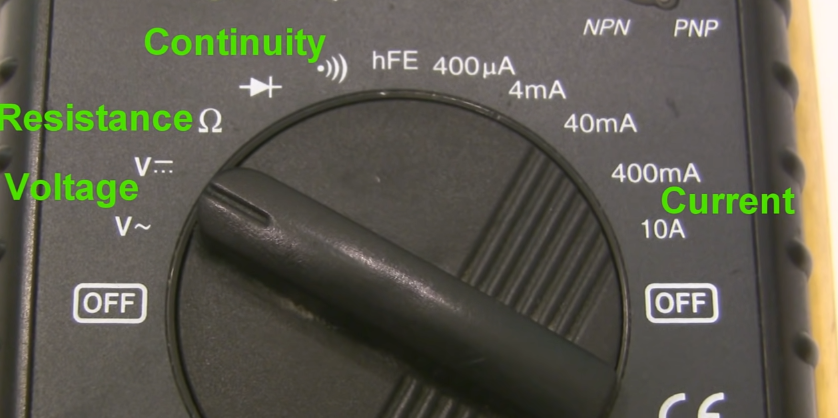

Abbildung 8. Mikrofarad -Symbole auf Multimetern

Die Mikrofaradung (μF) ist eine Standardeinheit der Kapazität, die üblicherweise zur Messung der Ladungsversorgung von Kondensatoren verwendet wird.Bei Multimetern wird diese Einheit durch Symbole wie "UF", "μf" oder "MFD" dargestellt.Das Präfix "micro-" (gekennzeichnet durch den griechischen Buchstaben 'μ') bedeutet einen Millionstel (10^-6), während "F" für Farads, die Grundeinheit der Kapazität, steht.

Diese Symbole bestätigen die Fähigkeit des Multimeter, die Kapazität in Mikrofaraden zu messen, eine Schlüsselmerkmal für die Diagnose von Kondensatoren in elektronischen Schaltungen.Wenn Sie diese Symbole identifizieren und interpretieren, können Sie das Multimeter für Kapazitätstests korrekt konfigurieren.Dies ist besonders wichtig bei der Fehlerbehebung, da Sie genaue Messungen ermöglichen, die Kondensatorleistung effektiv zu bewerten und potenzielle Probleme mit dem Potential zu bestimmen.

Vorbereitung auf die Messung der Kapazität in Mikrofaraden

• Vor Beginn einer Kapazitätsmessung müssen das Multimeter auf den entsprechenden Modus eingestellt werden.Suchen Sie nach einer Einstellung, die mit 'C,' 'Cap' oder Symbolen wie 'UF', 'μf' oder 'MFD' auf dem Multimeter -Zifferblatt oder -Andisplay gekennzeichnet ist.Wenn Ihr Multimeter über mehrere Funktionen verfügt, stellen Sie sicher, dass Sie die richtige auswählen, um Fehler zu vermeiden.

• Bestätigen Sie als nächstes die ordnungsgemäße Verbindung der Sonden.Die rote Sonde sollte in den mit 'vωMA' oder 'μf' gekennzeichneten Anschluss angeschlossen werden, während die schwarze Sonde an den 'com' -Anschluss herstellen muss.Eine ordnungsgemäße Sondenverbindung ist erforderlich, um genaue Messwerte zu erhalten.

• Entladen Sie den Kondensator immer vollständig vollständig.Die Restladung im Kondensator kann zu ungenauen Messungen oder einer Beschädigung des Multimeters führen.Verwenden Sie einen Widerstand oder ein Entladungswerkzeug, um eine gespeicherte Ladung sicher zu entfernen.Wenn Sie diesen Schritt nicht durchführen, kann es zu elektrischen Schäden oder Ausrüstungsschäden führen.

Schritte zur Messung der Kapazität mit einem Multimeter

Um die Kapazität in Mikrofaraden genau zu messen, befolgen Sie diese schrittweisen Anweisungen:

• Stellen Sie den Multimeter auf den Kapazitätsmodus ein: Drehen Sie das Zifferblatt in die Kapazitätsmesseinstellung, die häufig als "C", "Cap" oder Symbole wie "μf" am Multimeter gekennzeichnet ist.Wenn das Gerät über mehrere Bereiche verfügt, wählen Sie den kleinsten Bereich aus, der den erwarteten Wert des Kondensators noch erreichen kann.Beginnend mit dem richtigen Bereich verbessert die Präzision.

• Den Kondensator entladen: Stellen Sie vor dem Anschließen des Multimeters sicher, dass der Kondensator vollständig entladen ist.Dies kann sicher mit einem Widerstand oder einem Entladungsinstrument erfolgen, um gespeicherte Energie freizusetzen.Wenn Sie diesen Schritt überspringen, können Sie ungenaue Messwerte oder Schäden am Multimeter führen.

• Bereiten Sie die Multimeter -Sonden vor: Stecken Sie die rote Sonde in den mit 'vωMA' oder 'μf' markierten Port und die schwarze Sonde in den 'com' Port.Stellen Sie sicher, dass die Verbindungen sicher sind.

• Schließen Sie die Sonden an die Kondensatorterminals an: Befestigen Sie die rote Sonde an das positive Terminal des Kondensators und die schwarze Sonde am negativen Anschluss.Bei nicht polarisierten Kondensatoren spielt die Polarität keine Rolle.Überprüfen Sie, ob die Verbindungen fest und stabil sind.

• Nehmen Sie die Lektüre: Das Multimeter zeigt den Kapazitätswert in Mikrofarads auf seinem Bildschirm an.Vergleichen Sie diese Lesung mit dem auf dem Kondensator gedruckten Wert.Eine signifikante Abweichung könnte darauf hinweisen, dass der Kondensator fehlerhaft ist oder sich dem Ende seiner Lebensdauer nähert.

• Ausschalten und trennen: Sobald die Messung abgeschlossen ist, schalten Sie den Multimeter aus, trennen Sie die Sonden und speichern Sie das Gerät sicher.

Nach diesem strukturierten Prozess können Sie sicherstellen, dass Ihre Messungen sowohl genau als auch sicher sind.

Wichtige Sicherheits -Tipps bei der Messung der Kapazität

Wenn Sie einen Multimeter sicher sicher verwenden, ist es genauso wichtig wie das Erhalten genauer Messwerte.Stellen Sie die folgenden Vorsichtsmaßnahmen ein, um sich und Ihre Ausrüstung zu schützen:

• Entlassungskondensatoren vor dem Testen: Entladen Sie den Kondensator immer vor dem Messen, um elektrische Stoßdämpfer oder Schäden am Multimeter zu verhindern.Kondensatoren, insbesondere große, können eine gefährliche Anklage beibehalten, auch wenn sie vom Stromkreis getrennt werden.

• Überprüfen Sie den Schaltungsstatus: Stellen Sie sicher, dass die Schaltung vor dem Anschließen der Sonden ausgeschaltet oder vollständig isoliert wird.Das Messen der Kapazität in einem lebenden Schaltkreis kann den Multimeter beschädigen und Sicherheitsrisiken verursachen.

• Mit Sonden sorgfältig umgehen: Vermeiden Sie es, die leitenden Spitzen der Sonden während der Messungen zu berühren.Dies verhindert Elektroschock und hilft, die Genauigkeit der Messwerte aufrechtzuerhalten.

• Beginnen Sie mit dem höchsten Bereich: Wenn Sie sich über den Wert des Kondensators nicht sicher sind, beginnen Sie mit dem höchsten Kapazitätsbereich des Multimeter und senken Sie ihn nach Bedarf.Dies verhindert das Überladen des Multimeters.

• Vermeiden Sie es, die Einstellungen mitten in der Messung zu ändern: Ändern Sie nicht den Modus oder Bereich des Multimeter -Bereichs, während er an eine Komponente oder Schaltung angeschlossen ist.Dies kann das Gerät beschädigen oder unerwartete Funken verursachen.

• Verwenden Sie eine stabile Oberfläche: Legen Sie den Multimeter während der Messungen auf eine flache, stabile Oberfläche, um Bewegungen zu vermeiden, die die Messwerte beeinflussen oder zu einer zufälligen Trennung führen können.

• Überprüfen Sie die korrekte Polarität: Für polarisierte Kondensatoren stellen Sie sicher, dass die rote Sonde mit dem positiven Terminal und der schwarzen Sonde mit dem negativen Anschluss verbunden ist.Eine falsche Polarität kann den Kondensator beschädigen oder ungültige Ergebnisse erzielen.

Die Beobachtung dieser Sicherheitsmaßnahmen verringert das Verletzungsrisiko, schützt den Multimeter vor Schäden und stellt sicher, dass Ihre Messungen genau und zuverlässig sind.

Abschluss

In der Welt der Elektronik und Elektrotechnik ist das Multimeter ein erforderliches Werkzeug, das für die Diagnose und Fehlerbehebung von zentraler Bedeutung ist.Es misst schwerwiegende elektrische Parameter wie Spannung, Strom und Widerstand und kombiniert mehrere Funktionen zu einem kompakten Gerät.In diesem Artikel wird die Funktionalität von Multimetern untersucht und verschiedene Typen und Funktionen untersucht, die auf die beruflichen Bedürfnisse zugeschnitten sind.Von grundlegenden Modellen bis hin zu fortgeschrittenen Einheiten, die Kapazität, Induktivität und Frequenz messen, sind Multimeter mit modernen Funktionen wie digitalen Displays und Konnektivitätsoptionen wie USB oder Bluetooth ausgestattet.Dieser Leitfaden hilft bei der Auswahl des entsprechenden Multimeters basierend auf bestimmten Anforderungen und unterstreicht ihre Schlüsselrolle bei der Verbesserung der Präzision und Effizienz der technischen Arbeit.

Häufig gestellte Fragen [FAQ]

1. Wie kann man Mikrofarads auf einem Multimeter lesen?

Um die Kapazität in Mikrofaraden (UF) mit einem Multimeter zu messen, stellen Sie zunächst sicher, dass der Multimeter einen Kapazitätsmessmodus hat, der häufig durch "CAP" oder ein Kondensatorsymbol angezeigt wird.Drehen Sie das Zifferblatt in diese Einstellung.Trennen Sie den Kondensator von seinem Schaltkreis und lassen Sie ihn sicher ab, um Schäden oder Verletzungen zu vermeiden.Binden Sie die Sonden des Multimeter -Sondens an die Kondensatorterminals an - die Polarität spielt für diese Messung im Allgemeinen keine Rolle.Das Display zeigt den Kapazitätswert in Mikrofaraden an.

2. Was ist das Symbol für Mikroamps auf einem Multimeter?

Das Symbol für Mikroamps auf einem Multimeter wird als "μA" dargestellt.Es befindet sich in der Regel im aktuellen (a) -Abschnitt des Multimeter -Zifferblatts oder Auswahlbildschirms, in dem Sie möglicherweise Einstellungen für die Stromstärke in verschiedenen Maßstäben sehen - ma für Milliamps und A für Verstärker sind übliche Begleiter.

3. Wofür steht MFD auf einem Multimeter?

Auf einem Multimeter steht "MFD" für Microfarads, eine Kapazitätseinheit.Es wird austauschbar mit "UF" für verschiedene Multimetermodelle verwendet, insbesondere bei älteren oder denen, die vor dem zeitgenössischen "UF" -Markiering Standard wurden.

4. Wofür steht UF auf einem Multimeter?

"UF" auf einem Multimeter steht für Microfarads, eine Kapazitätseinheit.Es ist die Standardnotation für Mikrofaraden in der modernen elektronischen Messung, was auf die Kapazität eines Kondensators hinweist, um eine elektrische Ladung zu speichern.

5. Was ist das Symbol für einen Kondensator auf einem Multimeter?

Das Symbol für einen Kondensator auf einem Multimeter ist typischerweise ein Paar paralleler Linien, manchmal mit einer Linie und der anderen gerade.Dieses Symbol repräsentiert die Platten eines Kondensators, das für seine Fähigkeit zur Speicherung der Gebühren erforderlich ist.Stellen Sie bei der Messung der Kapazität das Multimeter auf dieses Symbol ein, um den richtigen Modus zum Testen von Kondensatoren zu initiieren.
