Umfassende Leitfaden für Potentiometer

Potentiometer, oft als Töpfe bezeichnet, sind einstellbare Widerstände, die in der Elektronik zur Steuerung von Spannung und Widerstand weit verbreitet sind.Diese Geräte haben drei Terminals.Zwei sind mit einem Widerstandselement verbunden und einer ist mit einem Scheibenwischer verbunden, der sich entlang dieses Elements bewegt.Diese Bewegung ermöglicht die Einstellung des Widerstands.

Einen Drehdrehpotenzentiometer werden häufig in Audioausrüstung zur Lautstärkeregelung gefunden.Sie bieten eine reibungslose Einstellungskurve, die die Feinabstimmung einfach machen.Für Anwendungen, die eine höhere Präzision erfordern, werden Multiturn-Potentiometer verwendet.Sie ermöglichen genauere Einstellungen, indem Sie den Knopf mehrmals drehen.

Lineare Potentiometer hingegen verfügen über einen Schieberegler, der sich in einer geraden Linie bewegt und eine andere Art der Einstellung bietet.Diese verschiedenen Arten von Potentiometern sind für verschiedene Anwendungen geeignet.Zum Beispiel profitieren die Automobil -Drosselklappen -Pedale, Gaming -Joysticks und industrielle Steuerungssysteme von den spezifischen Merkmalen verschiedener Potentiometer.Erfahren Sie mehr über die verschiedenen Typen und ihre Funktionen, um das richtige Potentiometer für Ihr Projekt auszuwählen.Dies stellt sicher, dass Sie die Leistung und Effizienz erreichen, die Sie in Ihren elektronischen Designs benötigen.

Katalog

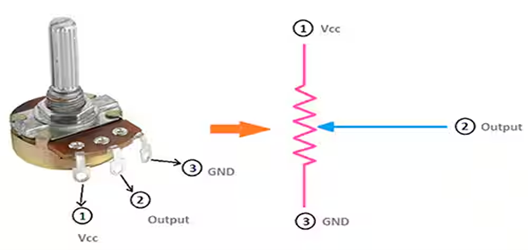

Abbildung 1: Die Potentiometerstruktur

Was ist ein Potentiometer?

Ein Potentiometer ist ein manuell verstellbarer variabler Widerstand mit drei Klemmen.Zwei Anschlüsse verbinden sich mit den Enden eines Widerstandselements, und der dritte stellt eine Verbindung zu einem als Wischer bekannten Gleitkontakt her.Der Scheibenwischer bewegt sich über das Widerstandselement und unterteilt den Gesamtwiderstand in zwei Teile.Wenn eine Referenzspannung über die Endklemmen angewendet wird, bestimmt die Wischerposition die Ausgangsspannung und ermöglicht eine präzise Spannungsregelung.

Potentiometer gibt es in verschiedenen Formen.Der häufigste Typ ist das Einturn-Rotary-Potentiometer, das häufig für die Audiovolumensteuerung verwendet wird.Die logarithmische Verjüngung bietet eine natürliche Anpassungskurve für das menschliche Ohr.Potentiometer können aus verschiedenen Materialien hergestellt werden, einschließlich Kohlenstoffzusammensetzung, Cermet, Drahtelemente, leitender Kunststoff und Metallfilm.Jedes Material bietet unterschiedliche elektrische Eigenschaften und Haltbarkeit für verschiedene Anwendungen.

Der Betrieb eines Potentiometers ist unkompliziert.Beim Einstellen eines Rotationspotentiometers dreht der Benutzer den Knopf und bewegt den Scheibenwischer entlang des Widerstandselements.Diese Bewegung verändert den Widerstand zwischen dem Wischer und den Endklemmen und verändert die Ausgangsspannung.Das Feedback ist unmittelbar und ermöglicht Echtzeitanpassungen.Diese direkte Interaktion macht potenzentiometer für Aufgaben wie Volumensteuerung intuitiv, bei denen leichte Knopfrotationen zu reibungslosen, allmählichen Änderungen der Audiowerte führen.

Über die Spannungsregelung hinaus sind Potentiometer für die Messung unbekannter Spannungen wertvoll, indem sie mit bekannten Referenzspannungen verglichen werden.Diese Methode ermöglicht eine genaue Bestimmung der elektromotiven Kraft (EMF) und der inneren Resistenz von Zellen.Potentiometer können die EMF verschiedener Zellen mit hoher Präzision vergleichen und sie aufgrund ihrer Design- und Betriebsprinzipien anderen Methoden überlegen machen.

Das traditionelle Design eines Potentiometers beinhaltet ein langes Stück gleichmäßiger Draht, das mit einer Standardzelle verbunden ist.Dieser Draht ist in kürzere Abschnitte unterteilt, nebeneinander platziert und mit dicken Metallstreifen an ihren Enden angeschlossen.Ein variabler Widerstand oder Rheostat wird in die Schaltung eingebaut, um den Stromfluss einzustellen.Wenn der Benutzer den Rheostat anpasst, ändern er den Widerstand des Schaltkreises und verändert die Potentialdifferenz zwischen zwei beliebigen Punkten.

Durch die Verwendung eines Potentiometers für die Messung wird der Scheibenwischer sorgfältig eingestellt, um einen Gleichgewichtspunkt zu erreichen, an dem der Spannungsabfall über ein Segment des Kabels der bekannten Referenzspannung entspricht.Dieser Prozess erfordert eine konstante Hand und Liebe zum Detail, da kleine Anpassungen die Messung erheblich beeinflussen können.Die Präzision eines Potentiometers macht es in verschiedenen wissenschaftlichen und industriellen Anwendungen von unschätzbarem Wert, bei denen genaue Spannungsmessungen erforderlich sind.

Die inneren Arbeiten von Potentiometern

In ihrem Kern arbeiten Potentiometer nach einem einfachen Prinzip: Der Spannungsabfall über einen beliebigen Abschnitt ihres Widerstandselements ist direkt proportional zur Länge dieses Abschnitts, sofern das Element einen gleichmäßigen Querschnittsbereich hat und ein konstanter Strom durch sie fließt.Dieses Prinzip gewährleistet die Genauigkeit und Zuverlässigkeit von Potentiometern in verschiedenen Umgebungen.

In praktischer Hinsicht fällt der Spannung, wenn ein konstanter Strom durch das Widerstandselement fließt, entlang eines beliebigen Segments des Elements mit der Länge dieses Segments überein.Wenn beispielsweise ein Resistivelement 10 cm lang ist und eine 10 -V -Referenzspannung auf sie angewendet wird, beträgt der Spannungsabfall pro Zentimeter 1 V.Das Bewegen des Scheibenwischers auf die 5 -cm -Marke führt zu einer Ausgangsspannung von 5 V.Diese proportionale Beziehung ermöglicht eine präzise Spannungsregelung, indem der Scheibenwischer an verschiedenen Stellen entlang des Widerstandselements positioniert wird.

Dieses Prinzip des proportionalen Spannungsabfalls ist die Grundlage dafür, wie potentiometer einstellbare Spannungsausgänge liefern.Durch die Verschiebung des Wischeres können Benutzer die Ausgangsspannung fein stimmen und potenzentiometer in Anwendungen, die präzise Spannungsanpassungen erfordern, unglaublich nützlich machen.In Audioausrüstung beispielsweise steuern Potentiometer Volumen, Gleichgewicht und Ton.Das logarithmische Taper -Design in Audio -Potentiometern sorgt für eine natürlichere Anpassungskurve, die mit dem menschlichen Gehör übereinstimmt.

Über einfache Spannungsanpassungen hinaus werden auch Potentiometer für genaue Spannungsmessungen verwendet.Sie können unbekannte Spannungen messen, indem sie sie mit einer bekannten Referenzspannung vergleichen, die über das Potentiometer angewendet wird.Diese Methode ist besonders nützlich, um Sensoren zu kalibrieren oder die elektromotive Kraft (EMF) von Batterien und Zellen zu messen.Der Vergleich einer unbekannten Spannung mit einem bekannten Standard mit hoher Genauigkeit macht Potentiometer in Labor- und Industrieumgebungen von großer Bedeutung.

Potentiometer spielen eine wichtige Rolle in Benutzeroberflächen für verschiedene Geräte.In Automobilanwendungen wird beispielsweise ein Potentiometer in das Drosselklappenpedal integriert, um die Motordrehzahl zu steuern.Wenn der Treiber das Pedal drückt, übersetzt das Potentiometer die Pedalposition in ein elektrisches Signal, das den Motorgas anpasst und eine reibungslose Beschleunigung sicherstellt.In ähnlicher Weise verwandeln Potentiometer bei Gaming -Joysticks und Industriemaschinen in präzise digitale Befehle, wodurch die Benutzerinteraktion und die operative Präzision verbessert werden.

Eine weitere wichtige Anwendung von Potentiometern ist in Position und Winkelerfassung.Durch Erfassen der Position des Wischeres entlang des Widerstandselements wandeln Potentiometer die mechanische Bewegung in ein elektrisches Signal um.Dies bietet genaue Feedback für Robotik, Luft- und Raumfahrt und andere Präzisionstechnik.

Erforschung der verschiedenen Arten von Potentiometern

Potentiometer sind in verschiedenen Typen enthalten, die jeweils für bestimmte Anwendungen ausgelegt sind.Sie können in Rotations- und Lineartypen unterteilt werden, und es gibt auch elektronisch gesteuerte digitale Potentiometer.Im Folgenden finden Sie die Haupttypen und ihre Anwendungen:

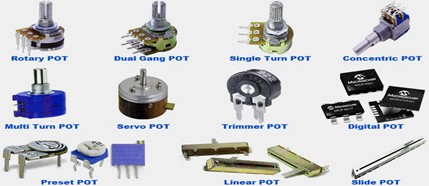

Abbildung 2: verschiedene Arten von Potentiometern

Rotary Potentiometer

Potentiometer mit Einzelverlusten

Potentiometer mit Einzelverlusten haben eine 270-Grad-Rotation und sind aufgrund ihrer Vielseitigkeit und Benutzerfreundlichkeit weit verbreitet.Dieses Design ermöglicht genaue Anpassungen innerhalb eines begrenzten Bereichs, sodass sie ideal für Aufgaben, die ohne mehrere Kurven eine feine Steuerung erfordern.Sie sind in Audiogeräten für die Lautstärkekontrolle üblich, wobei ein einfacher Twist das Volumen anpasst und sofortiges Feedback und Kontrolle liefert.Sie werden auch in leichten Dimmer und Messgeräten für ihre Zuverlässigkeit und Effizienz verwendet.

Multiturn Potentiometer

Multiturn Potentiometer bieten mehrere Rotationen, typischerweise 5, 10 oder 20 Kurven, für eine verbesserte Präzision.Sie sind ideal für Anwendungen, die eine hohe Genauigkeit und feine Auflösung erfordern, wie z. B. Trim -Töpfe auf PCB.Diese Potentiometer verwenden einen Spiral- oder Helix-Mechanismus oder ein Wurm-Gear-System, wodurch bei jeder Runde feinere Anpassungen ermöglicht werden.Der Wurm-Gear-Mechanismus übersetzt mehrere Knopfrotationen in kleinere, präzise Bewegungen des Scheibenwischers und liefert eine größere Kontrolle.

Doppelbaus potentiometer

Die Doppelbaus-Potentiometer bestehen aus zwei Potentiometern auf einer einzelnen Welle, die eine gleichzeitige Einstellung von zwei Kanälen ermöglichen.Dieses Setup ist nützlich bei der Stereo -Audiovolumensteuerung und anderen Anwendungen, die parallele Signalanpassungen benötigen.Typischerweise handelt es sich um eine Turn-Turn-Potentiometer mit gleicher Beständigkeit und Verjüngung, um synchronisierte Anpassungen über beide Kanäle hinweg sicherzustellen.In einem Stereo-System passt ein Doppelbaus-Potentiometer das Volumen sowohl für linke als auch für rechte Kanäle gleichzeitig an, wobei die Audio-Balance und die Gleichmäßigkeit beibehalten werden.

Konzentrische Potentiometer

Konzentrische Potentiometer sind zwei Potentiometer, die mit konzentrischen Wellen angepasst sind und zwei separate Steuerelemente in einer Einheit ermöglichen.In älteren Automobilfunkgeräten ist dieses Design häufig vorkommend und kombiniert Volumen- und Tonsteuerungen.Die Außenwelle passt typischerweise das Volumen ein, während der innere Welle den Ton fein abgestimmt und unabhängige Anpassungen ohne mehrere Steuerelemente ermöglicht.Dieses effiziente Design eignet sich perfekt für Anwendungen, die im begrenzten Raum eine Steuerung von mehreren Parametern benötigen.

Servo Potentiometer

Servo -Potentiometer sind motorisierte Geräte, die manuell oder automatisch über einen Servomotor eingestellt werden können.Sie werden in Anwendungen verwendet, die sowohl manuelle als auch Fernanpassungen benötigen.Beispielsweise ermöglicht ein Servo -Potentiometer in Audiogeräten Volumeneinstellungen mithilfe einer Fernbedienung und aktiviert bei Bedarf manuelle Änderungen.Der motorisierte Mechanismus sorgt für eine genaue Bewegung für voreingestellte Positionen und verbessert die Benutzerfreundlichkeit.

Lineare Potentiometer

Potentiometer (Fader) rutschen

Schieben Sie Potentiometer oder Fader, verfügen über einen linearen Gleitmechanismus anstelle eines Rotationsmechanismus.Sie werden üblicherweise in Audioanwendungen zur Einkanalsteuerung verwendet, z. B. das Anpassen des Volumens an einer Mischkonsole.Hochwertige Fader, die häufig aus leitender Kunststoff hergestellt werden, bieten einen reibungslosen Betrieb und eine lang anhaltende Haltbarkeit.Die lineare Bewegung des Fader ermöglicht intuitive und präzise Anpassungen, wobei die Position des Schiebereglers visuelles Feedback bietet.

Multi-Turn-Slide-Potentiometer

Multi-Turn-Dia-Potentiometer verfügen über eine Spindel, die einen linearen Potentiometer-Scheibenwischer bewegt, was mehrere Rotationen und eine erhöhte Präzision ermöglicht.Diese Potentiometer sind ideal für Anwendungen, die feine Anpassungen und hohe Auflösung fordern, wie z. B. Trim -Töpfe auf PCB.Die Multiturn-Fähigkeit ermöglicht sehr kleine Anpassungen über eine breite Palette, perfekt für sorgfältige Kalibrierung und Stimmung.

Motorisierte Fader

Motorisierte Fader sind fortgeschrittene Schleifpotentiometer, die automatisch von einem Servomotor eingestellt werden.In professionellen Audio -Mischkonsolen häufig verwendet und ermöglichen sowohl manuelle als auch automatisierte Anpassungen.Motorisierte Fader bewegen sich zu gespeicherten Konfigurationen, sodass Audio -Ingenieure sofort bestimmte Einstellungen abrufen können.Die Servomotoren bieten präzise, wiederholbare Anpassungen, die Konsistenz und Genauigkeit aufrechterhalten.Während komplexer Aufzeichnungssitzungen bewegen sich motorisierte Fader mit hoher Präzision in voreingestellte Positionen, sparen Sie Zeit und reduzieren Fehler.Diese Mischung aus manueller Steuerung und automatisierte Präzision verbessert die Effizienz und Flexibilität in professionellen Audioumgebungen.

Potentiometer -Anwendungen und Vorsichtsmaßnahmen

Potentiometer sind vielseitige Komponenten, die in verschiedenen Anwendungen verwendet werden, wie z. B. Audiogeräte, Benutzeroberflächen und Positionssenkung.Um eine optimale Leistung und Langlebigkeit zu gewährleisten, sind ordnungsgemäße Handhabung und spezifische Vorsichtsmaßnahmen erforderlich.Dazu gehören die Vermeidung übermäßiger Kraft, die Gewährleistung der korrekten Installation, den Schutz vor Umweltfaktoren, die Verhinderung elektrischer Überlastung, das Aspekt der mechanischen Grenzen und die regelmäßige Wartung.

Anwendungen für Potentiometer

Potentiometer werden weit verbreitet, da sie eine präzise Steuerung und Messung elektrischer Parameter bieten.Hier sind einige wichtige Verwendungen:

Potentiometer passen Volumen, Gleichgewicht und Ton in Verstärkern, Mixern und anderen Audiogeräten ein.Benutzer können die Knöpfe problemlos umdrehen, um die Schallpegel, das Gleichgewicht zwischen Kanälen und den Ton anzupassen, wodurch Audiogeräte intuitiver und benutzerfreundlicher werden.

In Automobilanwendungen steuern Potentiometer in Gaspedalen die Motordrehzahl.Gaming -Joysticks und Industriemaschinen umwandeln manuelle Bewegungen in präzise digitale Befehle.Dies ermöglicht eine reibungslose Beschleunigung in Autos und eine genaue Kontrolle von Spielen und Maschinen.

Ein Potentiometer wirkt als Position oder Winkelsensor und wandelt die mechanische Bewegung in ein elektrisches Signal um. Dies erfordert Robotik, Industriemaschinen und Luft- und Raumfahrtanwendungen, die durch genaues Feedback unterstützt werden. Sie bieten präzise Positionierungsinformationen und gewährleisten eine präzise Kontrolle und Feedback.

Ein Trimmer -Potentiometer ist ein Potentiometer, das zum Trimmen und Kalibrieren während des Herstellungsprozesses auf Leiterplatten verwendet wird. Nach der Einstellung bleiben sie fest und gewährleisten eine konsequente Leistung.

In einem Dimmerschalter passt ein Potentiometer die Helligkeit des Lichts sanft ein. Das Drehen des Knopfes ändert den Widerstand und ermöglicht es dem Benutzer, die gewünschte Beleuchtungsstufe festzulegen, was wichtig ist, um das richtige Ambiente in verschiedenen Einstellungen zu schaffen.

Potentiometer werden in verschiedenen Messgeräten zur einstellbaren Kalibrierung und präziser Kontrolle verwendet.Sie helfen bei der Festlegung und Aufrechterhaltung genauer Messwerte in wissenschaftlichen Instrumenten, um eine zuverlässige Datenerfassung sicherzustellen.

Vorsichtsmaßnahmen für die Verwendung von Potentiometern

Um eine optimale Leistung und Langlebigkeit der Potentiometer zu gewährleisten, sollten bestimmte Vorsichtsmaßnahmen getroffen werden:

Vermeiden Sie es, übermäßige Kraft anzuwenden, wenn Sie den Knopf drehen oder den Schieberegler einstellen.Dies verhindert eine Beschädigung des Wischer- oder Widerstandselements und sorgt für einen reibungslosen und zuverlässigen Betrieb.

Stellen Sie sicher, dass die Potentiometer sicher montiert sind und die Verbindungen ordnungsgemäß hergestellt werden.Dies verhindert intermittierenden Kontakt und mechanische Spannung, die zu einem Ausfall oder einer inkonsistenten Leistung führen können.

Schützen Sie Potentiometer vor Staub, Feuchtigkeit und ätzenden Umgebungen.Verwenden Sie versiegelte oder geschlossene Potentiometer unter harten Bedingungen, um ihre Leistung aufrechtzuerhalten und ihre Lebensdauer zu verlängern.

Überschreiten Sie die für das Potentiometer angegebene Leistungsbewertung und Spannungsgrenzen nicht.Überlastung kann zu Überhitzung führen und das Widerstandselement beschädigen, was zu einem Versagen führt.

Achten Sie auf die mechanischen Reisegrenzen des Potentiometers.Vermeiden Sie es, den Scheibenwischer über seinen entworfenen Bereich hinaus zu zwingen, um die schädigende Schädigung der Widerstandsspur zu verhindern.

In Anwendungen, bei denen Potentiometer häufig eingestellt werden, führen Sie regelmäßige Wartung durch.Dies beinhaltet die Reinigung von Staub oder Schmutz, um einen reibungslosen Betrieb zu gewährleisten und die Lebensdauer der Komponente zu verlängern.

Schlüsselmerkmale von Potentiometern

Potentiometer weisen mehrere wichtige Merkmale auf, die ihre Eignung für eine bestimmte Anwendung bestimmen, einschließlich Widerstandsbereich, Toleranz, Leistungsbewertung und mechanischer Reise. Das Verständnis dieser Faktoren erleichtert die Auswahl des richtigen Potentiometers, um genaue Kontroll- und Messaufgaben in elektronischen Schaltungen auszuführen.

Sich verjüngen

Die Verjüngung eines Potentiometers beschreibt, wie sich der Widerstand mit der mechanischen Position des Scheibenwischers ändert.Die häufigsten Typen sind die lineare Verjüngung und die logarithmische (Audio) verjüngen.Die lineare Verjüngung ändert den Widerstand gleichmäßig mit der Wischerbewegung, während der logarithmische Verjüngung den Widerstand auf eine Weise ändert, die der Reaktion des menschlichen Ohrs auf den Klang entspricht.Es ist wichtig, die Verjüngung zu messen, um seinen Typ zu bestätigen, da die Kennzeichnungsstandards variieren können.

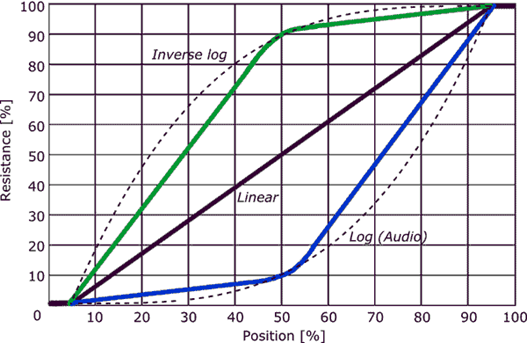

Abbildung 3: Taperwiderstand und Position

Markierungscodes

Potentiometerwerte werden typischerweise mit einer lesbaren Zeichenfolge gekennzeichnet, die den Gesamtwiderstand angibt, z. B. "100K" für ein 100 kΩ -Potentiometer.Manchmal wird ein dreistelliges Codierungssystem ähnlich wie die Codierung des SMD-Widerstands verwendet.In diesem System geben die ersten beiden Ziffern den Wert an, und die dritte Ziffer gibt den Multiplikator an.Zum Beispiel würde "102" 10 Ω x 100 = 1 kΩ bedeuten.

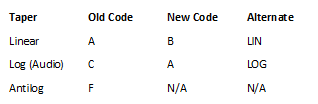

Abbildung 4: Potentiometercodes

Auflösung

Die Auflösung eines Potentiometers ist die kleinstmögliche Änderung des Widerstandsverhältnisses.Durch die Drahtwunden-Potentiometer sind aufgrund der diskreten Schritte, die durch die Drahtdrehungen eingeführt wurden, häufig eine geringere Auflösung.Leitfähige Plastikpotentiometer bieten in der Regel die beste Auflösung.Das Wischerentwurf wirkt sich auch auf die Auflösung aus.Ein Wischer mit mehreren Kontaktpunkten kann feinere Anpassungen liefern.

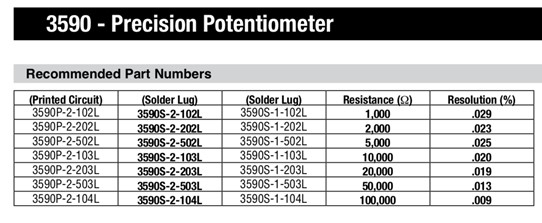

Abbildung 5: Auflösungswiderstand Topfzahlen

Widerstand

Zu Beginn und am Ende des Reisens verbindet sich die Widerstandsspur eines Potentiometers mit Metallteilen mit geringer Resistenz, die das Widerstandselement mit den Endklemmen verbinden.Die Änderung des Widerstands, wenn der Scheibenwischer in die Widerstandsspur eintritt oder verlässt, wird als Hop- und Hop-Off-Widerstand bezeichnet.

Benutzerkontrollierte Eingänge

Potentiometer werden üblicherweise für benutzergesteuerte Eingaben verwendet.In Automobilanwendungen ist das Drosselklappenpedal häufig ein Potentiometer, manchmal ein doppeltes Gegentyp für Redundanz.Joysticks für die Maschinensteuerung verwenden auch Potentiometer, um manuelle Bewegungen in präzise elektrische Signale umzuwandeln.

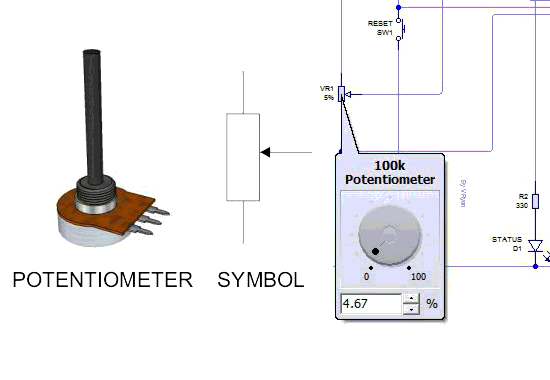

Abbildung 6: Benutzereingabe mit Potentiometer

Audiokontrolle

Bei Audiogeräten werden Potentiometer zur Lautstärkeregelung verwendet, häufig in motorisierter Form.Für die Gleichgewichtskontrolle werden doppelte Potentiometer verwendet, wobei eine Bande eine logarithmische Verjüngung hat und die andere eine inverse logarithmische Verjüngung hat.Professionelle Audiogeräte verwendet häufig Fader für diese Anpassungen.

Abbildung 7: Audio -Potentiometer

Position oder Winkelwandler

Potentiometer werden häufig als Position oder Winkelsensoren verwendet, da sie die mechanische Bewegung in ein variables elektrisches Signal umwandeln. Durch Erfassen der Position eines Scheibenwischers entlang eines Widerstandselements kann ein Potentiometer den Abstand oder eine Winkelverschiebung genau messen. Hier ist eine genaue Rückmeldung von Position oder Winkel wichtig für die Steuerung und Automatisierung in Robotik, Industriemaschinen und Automobilsystemen.

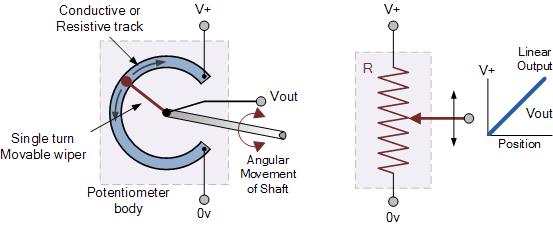

Abbildung 8: Winkelbewegung und lineare Welle

Kalibrierung und Abstimmung

Trimmtöpfe, eine Art Potentiometer, werden häufig zur Kalibrierung und Abstimmung in elektronischen Schaltkreisen verwendet.Diese voreingestellten Potentiometer werden auf Leiterplatten montiert und zur Einstellung der Schaltungsleistung verwendet.Normalerweise werden sie während der Kalibrierung eingestellt und bleiben anschließend fixiert.Trimmtöpfe werden durch einen kleinen Schraubendreher mit flachem Kopf betätigt und sind auch als Voreinstellungen, Trimmer oder Trimmpotenzmesser bezeichnet.

Abbildung 9: Kalibrierungsdaten

Potentiometer -Symbole

Potentiometer -Symbole variieren je nach Standard.Das Symbol links folgt dem IEC -Standard, während das Symbol rechts dem alten amerikanischen ANSI -Standard folgt, der noch weit verbreitet ist.

Abbildung 10: Das Poteniktrom -Symbol

Abschluss

Potentiometer oder Töpfe spielen aufgrund ihrer Einfachheit, Präzision und Vielseitigkeit eine entscheidende Rolle bei verschiedenen elektronischen Anwendungen.Sie fungieren als variable Widerstandsteiler und bieten eine präzise Kontrolle von Spannung und Widerstand in verschiedenen Schaltungen.In den Audiogeräten befinden sich häufig ein Turn-Rotary-Potentiometer, wo sie reibungslose Volumenanpassungen ermöglichen.Multiturn Potentiometers bieten eine größere Präzision, indem sie erweiterte Rotationen ermöglichen, sodass sie ideal für Anwendungen, die eine Feinabstimmung erfordern.In Benutzeroberflächen werden Potentiometer ausgiebig in Automobil -Drosselklappen und Maschinen -Joysticks verwendet, die reaktionsschnelle und präzise Benutzereingaben bieten.In Audiosystemen steuern sie Volumen, Gleichgewicht und Ton.Zwei-Gang-Modelle können zwei Kanäle gleichzeitig einstellen, während motorisierte Versionen Fernanpassungen ermöglichen.Potentiometer sind auch für die Messung der Position oder des Winkels als Wandler in Feldern wie Robotik und Luft- und Raumfahrt von entscheidender Bedeutung, in denen eine genaue Bewegungsverfolgung von entscheidender Bedeutung ist.Trim -Töpfe oder voreingestellte Potentiometer werden auf Leiterplatten montiert und während der Herstellung zur Kalibrierung und Abstimmung verwendet, um die optimale Leistungsleistung durch feine Einstellungen zu gewährleisten.

Häufig gestellte Fragen (FAQ)

1. Was ist das Prinzip eines Potentiometers?

Das Prinzip eines Potentiometers basiert auf dem potenziellen Abfall entlang eines gleichmäßigen Drahtes.Wenn ein konstanter Strom mit einem gleichmäßigen Querschnitt durch einen Draht fließt, ist der Spannung über einen beliebigen Segment des Drahtes direkt proportional zu seiner Länge.Durch Verschieben eines Kontakts (als Wischer genannt) entlang des Drahtes ändern Sie die Länge des Segments und damit die Spannung am Scheibenwischer.Dies macht Potentiometer nützlich, um die Spannungsniveaus präzise und kontrolliert anzupassen, weshalb sie häufig zum Tuning und Kalibrieren in elektronischen Schaltungen verwendet werden.

2. Wie nutzen ein Potentiometer?

Potentiometer sind vielseitig und erfüllen mehrere Funktionen in der Elektronik.Ihre primäre Verwendung besteht darin, das elektrische Potential (Spannung) durch Vergleich einer unbekannten Spannung mit einer bekannten Referenz zu messen, wodurch genaue Messungen ermöglicht werden, ohne einen signifikanten Strom aus der Quelle zu zeichnen.Sie sind auch in Benutzeroberflächen als einstellbare Steuerelemente wie Lautstärkeregler bei Audiogeräten üblich, wo sie den Schallpegel anpassen.In Autos können sie mechanische Bewegungen in elektrische Signale umwandeln, um Motorparameter zu steuern.Zusätzlich werden Potentiometer in Sensoren verwendet, um Positionen oder Winkel zu messen, indem physikalische Bewegungen in unterschiedliche elektrische Ausgänge übertragen werden.

3. Warum ist ein Potentiometer gegenüber einem Voltmeter vorzuziehen?

Potentiometer werden über Voltmeter bevorzugt, um die elektromotive Kraft (EMF) einer Zelle zu messen, da sie keinen Strom aus dem zu testenden Stromkreis ziehen.Potentiometer wirken, indem die unbekannte Spannung mit einer bekannten Referenzspannung ausbalanciert wird, bis kein Strom durch das Messgerät (ein Galvanometer) fließt und eine genaue Messung gewährleistet.Voltmeter hingegen zeichnen immer einen kleinen Strom, was die Genauigkeit beeinflussen kann, insbesondere in Schaltungen mit hohem Innenwiderstand oder niedriger Spannung.Für präzise EMF-Messungen sind Potentiometer aufgrund ihrer nicht-invasiven Natur überlegen.

4. Hat eine Potentiometer -Steuerspannung oder ein Strom?

Ein Potentiometer steuert die Spannung.Es hat drei Klemmen und arbeitet, indem der Widerstand entlang seines Widerstandselements variiert, wodurch der Spannungsausgang eingestellt wird.Wenn es als Zwei-terminaler Gerät (wie ein Rheostat) verwendet wird, kann es den Strom steuern, seine primäre Funktion besteht jedoch darin, die Spannung anzupassen.
