Beherrschung der Handhabung und Substitution von integrierten Schaltkreisen (IC).

Von Verbrauchergeräten bis hin zu industriellen Steuerungssystemen sind integrierte Schaltkreise oder ICs nützlich und weit verbreitet.Das Verständnis, wie ICs richtig gehandhabt, installiert und ausgetauscht werden, gewährleistet optimale Leistung, Sicherheit und langfristige Zuverlässigkeit.In diesem Leitfaden werden die Prinzipien der IC-Ersetzung, -Ausrichtung und -Schutz erläutert, um Ihnen dabei zu helfen, konsistente Ergebnisse beim Elektronikdesign zu erzielen.

Katalog

Integrierte Schaltkreise vor der Verwendung verstehen

Vor dem Einsatz von ICs ist es wichtig, über das oberflächliche Wissen hinauszugehen.Die Kenntnis ihrer internen Struktur, elektrischen Grenzwerte, Verpackungsformen und Verbindungsmethoden trägt dazu bei, Stromkreisausfälle zu verhindern und sicherzustellen, dass die Komponenten innerhalb sicherer Grenzen arbeiten.

Datenblätter sorgfältig studieren

Zu jedem IC gehört ein Datenblatt, das wichtige Parameter wie maximale Spannung, Stromgrenzen und Pin-Konfiguration enthält.Durch die Überprüfung dieser Details können Ingenieure die Spezifikationen des ICs an die Schaltungsanforderungen anpassen und so das Risiko einer Überlastung oder falschen Verwendung verringern.

Erforschung der inneren Struktur und Funktion

Die Architektur eines ICs vereint zahlreiche Transistoren, Widerstände und Dioden in einem einzigen Chip.Wenn Sie verstehen, wie diese internen Teile zusammenarbeiten, können Sie die Entwurfsgenauigkeit verbessern, insbesondere beim Austausch oder bei der Fehlerbehebung von ICs.

Elektrische Eigenschaften und Grenzen erkennen

Beachten Sie immer die Spannungs-, Strom- und Temperaturwerte.Durch die Abstimmung dieser Grenzwerte auf die Bedingungen der Schaltung wird die Leistungsstabilität aufrechterhalten und die Betriebslebensdauer des IC verlängert.

Überlegungen zur Verpackung und Verbindung

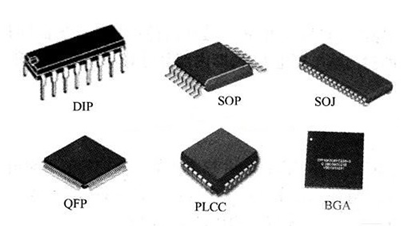

ICs sind in verschiedenen Gehäusen erhältlich – DIP, SOIC, QFP, BGA und mehr.Die korrekte Identifizierung der Stiftausrichtung und die Wahl des richtigen Pakets steigern die Installationseffizienz und verhindern Fehlausrichtungsprobleme während der Montage.

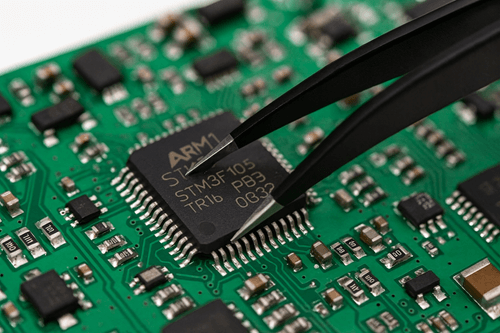

Sicherstellung der korrekten IC-Ausrichtung während der Installation

Die richtige Ausrichtung während der Installation ist wichtig.Ein falsch platzierter IC kann zu umgekehrter Polarität, übermäßiger Hitze oder dauerhaften Schäden führen.Überprüfen Sie vor dem Löten oder Testen immer die Ausrichtung von Pin 1 anhand der Kerbe, des Punktes oder der Markierung des Herstellers.

• Standardausrichtungspraktiken – In DIP-Gehäusen folgt die Pin-Nummerierung normalerweise einer Richtung gegen den Uhrzeigersinn, beginnend bei der Kerbe oder dem Punkt.Die Aufrechterhaltung eines einheitlichen Ausrichtungsstandards über alle Designs hinweg vereinfacht Montage, Wartung und Fehlerbehebung.

• Handhabung einzigartiger oder spezieller Fälle – Einige ICs, insbesondere Verstärker oder spezielle Controller, verwenden möglicherweise nicht standardmäßige Pin-Konfigurationen.Konsultieren Sie immer den Schaltplan und bestätigen Sie die Ausrichtung vor der Platzierung, um Fehler zu vermeiden.

• Werkzeuge zur Überprüfung der Ausrichtung – Verwenden Sie IC-Sockel, Multimeter oder Einführwerkzeuge, um die Ausrichtung und Kontinuität der Stifte zu überprüfen.Diese kleinen Kontrollen können kostspielige Schäden an der Leiterplatte während der Endprüfung verhindern.

Verwalten und Schützen ungenutzter Pins

Unbenutzte Stifte können die Stabilität beeinträchtigen, wenn sie schwebend bleiben.Potentialfreie Eingänge können zu Rauschen, unvorhersehbarem Verhalten oder unnötigem Stromverbrauch führen.

Befolgen Sie die Empfehlungen des Herstellers, bevor Sie nicht verwendete Pins anschließen oder erden.In CMOS-Schaltkreisen sollten nicht verwendete Eingänge mithilfe von Pull-Up- oder Pull-Down-Widerständen an einen Logikpegel gebunden werden, um Oszillationen oder Rauschaufnahmen zu verhindern.

Bei nicht verwendeten Operationsverstärkern (z. B. LM358) verbinden Sie den Eingang über einen Widerstand mit Masse oder einer Referenzspannung.Dieser einfache Schritt verbessert die Schaltungsstabilität und verhindert unerwünschte Ausgangsschwankungen.

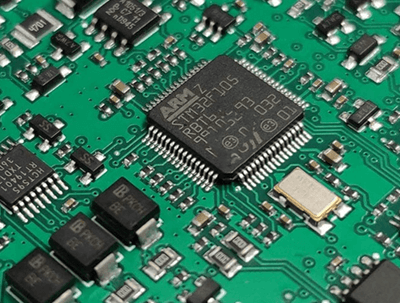

Minimierung der IC-Pin-Belastung und Gewährleistung einer ordnungsgemäßen Isolierung

Die empfindlichen Pins von integrierten Schaltkreisen (ICs) können sehr anfällig für mechanische und thermische Belastungen sein.Die richtige Handhabung und Isolierung ist für die Aufrechterhaltung der Leistung, Zuverlässigkeit und Langlebigkeit unerlässlich.

• Verstehen der Empfindlichkeit von IC-Pins – IC-Pins dienen als elektrische Verbindungspunkte, die das Gerät mit dem Rest der Schaltung überbrücken.Selbst geringfügiges Biegen, übermäßiger Druck oder die Einwirkung statischer Entladungen können zu Fehlfunktionen, Signalverlust oder dauerhaften Schäden führen.Daher erfordert jede Phase – von der Lagerung bis zum Löten – sorgfältige Aufmerksamkeit.

• Sichere Handhabung und Löttechniken – Um Risiken zu minimieren, tragen Sie immer ein antistatisches Armband, um zu verhindern, dass elektrostatische Entladung (ESD) empfindliche IC-Komponenten beschädigt.Verwenden Sie temperaturgesteuerte Lötwerkzeuge, um eine Überhitzung der Pins und internen Strukturen zu vermeiden.

Stellen Sie vor dem Auftragen des Lötmittels sicher, dass jeder Stift ordnungsgemäß mit dem entsprechenden Pad oder Sockel ausgerichtet ist, um übermäßige Belastungen zu vermeiden.Vermeiden Sie übermäßige Kraftanwendung beim Einsetzen oder Entfernen von ICs, insbesondere bei Dual-In-Line-Gehäusen (DIP) oder oberflächenmontierten Geräten (SMD).

• Aufrechterhaltung der elektrischen Isolierung und Schaltkreissicherheit – In Schaltkreisen mit Hochspannungs-ICs sind Isolierung und Abstand wichtig.Halten Sie einen ausreichenden Abstand zwischen den Leiterbahnen ein, um Kurzschlüsse, Kriechströme oder Lichtbögen zu verhindern.Erwägen Sie für zusätzlichen Schutz die Anwendung von Schutzbeschichtungen oder Isoliermaterialien – diese schützen den IC vor Feuchtigkeit, Staub und Umweltschadstoffen und erhöhen gleichzeitig die Haltbarkeit und elektrische Sicherheit.

Wichtige Überlegungen zu Leistungs-ICs

Leistungs-ICs erfordern aufgrund des Wärme- und Strommanagements besondere Aufmerksamkeit.

Wärmemanagementtechniken

Ein effektives Wärmemanagement hilft, Überhitzung zu verhindern und einen stabilen Betrieb aufrechtzuerhalten.Bringen Sie immer einen geeigneten Kühlkörper an, um die Ableitung der während des Betriebs entstehenden überschüssigen Wärme zu unterstützen.Stellen Sie sicher, dass die Oberfläche des Kühlkörpers ordnungsgemäß mit dem IC-Gehäuse ausgerichtet ist, und tragen Sie Wärmeleitpaste oder -pads auf, um den Wärmewiderstand zwischen dem IC und der Kühloberfläche zu verringern.Dieser Ansatz sorgt für eine gleichmäßige Wärmeübertragung und verhindert lokalisierte Hotspots, die mit der Zeit die Leistung der Komponenten beeinträchtigen könnten.

Wahrung der elektrischen Integrität

Die Aufrechterhaltung der elektrischen Integrität ist ebenso wichtig wie die Kontrolle der Temperatur.Eine ordnungsgemäße Erdung sowohl des IC als auch seines Kühlkörpers minimiert unerwünschte Störungen und verbessert die Gesamtstabilität des Schaltkreises.Stellen Sie beim Zusammenbau sicher, dass alle Verbindungen sauber, sicher und frei von Oxidation oder Wackelkontakt sind.Eine solide elektrische Schnittstelle trägt dazu bei, dass der Power IC auch unter Hochlastbedingungen einen konstanten Betrieb aufrechterhält.

Erdung zur Geräuschreduzierung

Elektromagnetische Störungen (EMI) sind ein häufiges Problem in der Leistungselektronik.Die Implementierung wirksamer Erdungstechniken trägt zur Rauschreduzierung bei und gewährleistet eine stabile Signalübertragung.Sternförmige Erdung, kurze Erdungspfade und abgeschirmte Anordnungen können die Systemleistung erheblich verbessern.Eine ordnungsgemäße Erdung verbessert nicht nur die EMI-Immunität, sondern sorgt auch für einen reibungslosen Betrieb aller leistungsempfindlichen Schaltkreise, einschließlich Schaltreglern und Wandlern.

Synchronisierung der Spannungsversorgung an IC-Pins

Eine stabile Spannungsanlegung ist für die IC-Zuverlässigkeit unerlässlich.Durch die Stromversorgung der Pins werden gleichzeitig Ungleichgewichte, Geräusche oder Latch-up-Probleme verhindert.

Verwendung von Entkopplungskondensatoren

Entkopplungskondensatoren spielen eine entscheidende Rolle bei der Stabilisierung der Spannungsversorgung von ICs.Durch die Platzierung einer Kombination aus 0,1 µF- und 10 µF-Kondensatoren in der Nähe der Stromanschlüsse des ICs können transiente Störungen und Spannungsschwankungen effektiv herausgefiltert werden.Der kleinere Kondensator reagiert auf hochfrequentes Rauschen, während der größere niederfrequente Schwankungen beim Start oder beim schnellen Schalten glättet.Diese Anordnung sorgt für eine saubere und konstante Spannung und schützt empfindliche interne Schaltkreise vor plötzlichen Stromschwankungen.

Befolgen Sie die richtige Power-Sequenz

Die Einhaltung der richtigen Ein- und Ausschaltreihenfolge ist besonders bei CMOS-basierten oder Mehrspannungsschaltungen von entscheidender Bedeutung.Schließen Sie immer die Hauptstromversorgung an, bevor Sie Signaleingänge vornehmen, um unbeabsichtigten Stromfluss oder Logikfehler zu vermeiden.Trennen Sie beim Herunterfahren ebenfalls die Signalversorgung, bevor Sie die Hauptversorgung ausschalten.Diese Sequenz verhindert Rückströme und mögliche Latch-Up-Zustände und gewährleistet einen stabilen und vorhersehbaren Betrieb während des gesamten Einschaltzyklus.

Verwendung von Power-Management-ICs

In modernen elektronischen Systemen werden häufig Power-Management-ICs (PMICs) eingesetzt, um die Spannungssequenzierung und -zeitsteuerung zu automatisieren.Diese speziellen Komponenten stellen sicher, dass jeder Teil des Stromkreises in der richtigen Reihenfolge und zum richtigen Zeitpunkt mit Strom versorgt wird.Durch die Steuerung von Startverzögerungen und Spannungsanstiegsraten tragen PMICs dazu bei, vorübergehende Überspannungen zu verhindern, Startstress zu reduzieren und die Systemintegrität aufrechtzuerhalten.Ihr Einsatz vereinfacht das Schaltungsdesign und verbessert gleichzeitig die Zuverlässigkeit in komplexen Mehrschienensystemen.

Schutz von ICs vor elektrischer Überlastung

Integrierte Schaltkreise reagieren sehr empfindlich auf Spannungsspitzen, Stromstöße und elektrostatische Entladungen (ESD).Ohne angemessenen Schutz können diese elektrischen Störungen die internen Transistorverbindungen dauerhaft beschädigen, die Leistung beeinträchtigen oder einen vollständigen IC-Ausfall verursachen.Die Implementierung eines wirksamen Überlastschutzes schützt nicht nur das Gerät, sondern verlängert auch seine Betriebslebensdauer und Systemzuverlässigkeit.

Wesentliche Schutzkomponenten und -techniken

Um elektrischem Stress vorzubeugen, können Sie mehrere passive und aktive Komponenten verwenden, die als erste Verteidigungslinie gegen Überstrom und Spannungsspitzen dienen:

• PTC-Thermistoren – Thermistoren mit positivem Temperaturkoeffizienten erhöhen ihren Widerstand, wenn übermäßiger Strom fließt, und begrenzen automatisch den weiteren Strom.Sobald der Fehler behoben ist, werden sie auf den Normalzustand zurückgesetzt, wodurch sie wiederverwendbar und ideal für Niederspannungsschaltkreise geeignet sind.

• Strombegrenzende Widerstände – Einfache, aber effektive Widerstände, die in Reihe mit Strom- oder Signalleitungen geschaltet werden, begrenzen den Strom auf sichere Werte und schützen so empfindliche Pins.

• TVS-Dioden (Transient Voltage Suppression) – Entwickelt, um plötzliche Spannungsspitzen zu unterdrücken, die durch Blitzschlag, Schalttransienten oder ESD verursacht werden.Sie reagieren in Nanosekunden und sind daher in Mikrocontrollern, USB- und Kommunikationsschnittstellen unverzichtbar.

• Ferritperlen und Filter – Diese unterdrücken hochfrequentes Rauschen und Transienten und verhindern so, dass elektromagnetische Störungen den IC-Kern erreichen.

Durch die Kombination dieser Komponenten entsteht ein mehrschichtiges Abwehrsystem, das sowohl die Strom- als auch die Signalleitungen vor elektrischer Überlastung schützt.

Intelligente und aktive Überstromschutzsysteme

Moderne elektronische Systeme nutzen zunehmend intelligente Überlastschutzmethoden.Anstatt sich ausschließlich auf passive Komponenten zu verlassen, integrieren diese Designs MOSFET-basierte Strombegrenzer oder intelligente Energiemanagement-ICs, die die Lastbedingungen aktiv überwachen.

Wenn ein Überstrom- oder Kurzschlussereignis auftritt, erkennen diese Systeme den Fehler durch Echtzeit-Strommessung und lösen eine automatische Abschaltung oder eine sanfte Strombegrenzung aus.Digitale Steuerungen können auch Fehlerdaten protokollieren und so Diagnosen für die Wartung bereitstellen.Dieser Ansatz steigert die Systemeffizienz, schützt Komponenten und minimiert Ausfallzeiten nach vorübergehenden Ereignissen.

Darüber hinaus verfügen fortschrittliche ICs oft über integrierte Schutzschaltungen, wie z. B. thermische Abschaltung, Unterspannungssperre (UVLO) und Kurzschlussschutz, die einen kontinuierlichen sicheren Betrieb auch unter anormalen Bedingungen gewährleisten.

Anwendungen

In der industriellen Automatisierung, Automobilelektronik und Verbraucherstromversorgung gewährleistet die Kombination herkömmlicher Sicherungen mit elektronischen Schutzschaltungen sowohl eine schnelle Reaktion als auch eine sichere Wiederherstellung.Zum Beispiel:

• Kfz-Steuergeräte verwenden einen mehrschichtigen Überspannungsschutz, um Spannungsschwankungen während des Motorstarts zu bewältigen.

• Telekommunikationssysteme sind zum Schutz vor blitzbedingten Überspannungen auf Hybridschutz angewiesen – PTC-Thermistoren plus TVS-Dioden.

• Leistungswandler und Motortreiber implementieren programmierbare Stromgrenzen, um Transistorausfälle bei Lasttransienten zu verhindern.

PCB-Layout-Design, z. B. die Platzierung von Schutzgeräten in der Nähe der IC-Pins, die Gewährleistung kurzer Erdungsrückwege und die Trennung von Strom- und Signalerden, um induziertes Rauschen und Querinterferenzen zu reduzieren.

Umgang mit Temperatureinwirkung und Kühlung

ICs sind temperaturempfindlich.Die Einhaltung korrekter Löt- und Kühlpraktiken bewahrt ihre innere Struktur und Zuverlässigkeit.

Regelung der Löttemperatur

Die Kontrolle der Löttemperatur ist einer der wichtigsten Schritte zur Gewährleistung der IC-Haltbarkeit während der Montage.Wenn ein IC über seinen Toleranzwert hinaus Hitze ausgesetzt wird, können interne Strukturen wie Bonddrähte und Halbleiterverbindungen irreversible Schäden erleiden.Die Kapselungsmaterialien können außerdem Risse oder Delaminationen entwickeln, wodurch die mechanische Festigkeit und elektrische Leitfähigkeit verringert wird.

Beim Reflow-Löten sollte die Spitzentemperatur 260 °C nicht überschreiten und diese Temperatur muss unter zehn Sekunden gehalten werden, um thermische Spannungen zu vermeiden.Beim manuellen Löten sollte ein temperaturgeregelter Lötkolben verwendet werden, der die Spitzentemperatur unter 350 °C hält und den Kontakt auf etwa drei Sekunden begrenzt.Das schrittweise Vorheizen der Leiterplatte trägt zur Reduzierung von Thermoschocks bei, während die kontrollierte Abkühlung nach dem Reflow die Integrität der Lötverbindung aufrechterhält.Ingenieure, die mit bleifreien Lotlegierungen arbeiten, die bei höheren Temperaturen schmelzen, müssen die Reflow-Profile sorgfältig anpassen, um eine Überhitzung zu verhindern.

Die Aufrechterhaltung geeigneter Lötbedingungen schützt nicht nur interne Verbindungen, sondern sorgt auch für starke und zuverlässige Lötverbindungen.Dieser sorgfältige Prozess trägt dazu bei, die elektrische Kontinuität aufrechtzuerhalten, Signalverluste zu verhindern und die langfristige Zuverlässigkeit des IC in seiner Betriebsumgebung zu gewährleisten.

Kühlstrategien für leistungsstarke und leistungsdichte Schaltkreise

Hochleistungs-ICs wie Mikroprozessoren, Leistungsverstärker und ECL-Schaltkreise (Emitter Coupled Logic) erzeugen im Dauerbetrieb erhebliche Wärme.Ohne ausreichende Kühlung können diese Komponenten ihre maximale Sperrschichttemperatur überschreiten, was zu Leistungseinbußen, thermischem Durchgehen oder sogar dauerhaftem Ausfall führen kann.Eine effektive Wärmeableitung ist unerlässlich, um die Stabilität aufrechtzuerhalten und die Lebensdauer der Komponenten zu verlängern.

In einfachen Kreisläufen kann eine passive Kühlung durch Kühlkörper oder natürliche Konvektion zur Temperaturregulierung ausreichend sein.In Hochgeschwindigkeits- oder Hochleistungssystemen sind jedoch aktive Kühllösungen wie Umluftventilatoren oder dampfbasierte Wärmerohre erforderlich, um die Wärme effizient zu verwalten.In fortschrittlichen Computer- oder Industriesystemen werden manchmal Flüssigkeitskühlsysteme verwendet, die Kühlmittel zirkulieren lassen, um Wärme von dicht gepackten ICs aufzunehmen und abzuleiten.Um die Wärmeleitfähigkeit zwischen der Chipoberfläche und dem Kühlsystem zu verbessern, werden häufig Wärmeschnittstellenmaterialien wie Fett oder Pads verwendet, wodurch der Wärmewiderstand minimiert und die Gesamteffizienz verbessert wird.

Einige moderne ICs integrieren auch Temperatursensoren, die eine thermische Rückmeldung in Echtzeit liefern.Mit diesen Sensoren können Mikrocontroller oder digitale Energieverwaltungssysteme die Sperrschichttemperatur überwachen und Kühlmechanismen dynamisch anpassen.Diese intelligente thermische Steuerung stellt sicher, dass der IC auch bei unterschiedlichen Arbeitslasten oder Umgebungsbedingungen innerhalb sicherer Grenzen arbeitet.

Designpraktiken für eine bessere Wärmeableitung

Das Wärmemanagement beruht nicht ausschließlich auf externen Kühlgeräten.Es muss auch während der Entwurfsphase berücksichtigt werden.Die richtige Anordnung der Leiterplatten spielt eine wichtige Rolle bei der Wärmeverteilung.Durch die Platzierung von Hochleistungskomponenten in der Nähe temperaturempfindlicher ICs wird eine lokale Erwärmung verhindert.Eine breitere Kupferfläche ermöglicht eine gleichmäßigere Wärmeverteilung auf der Platine und reduziert so die thermische Belastung einzelner Komponenten.Ein ausreichender Abstand zwischen den Teilen verbessert außerdem die Luftzirkulation und unterstützt die natürliche Konvektion.

Die Verwendung thermischer Durchkontaktierungen unter wärmeerzeugenden ICs, insbesondere solchen in QFN- oder D2PAK-Form, trägt dazu bei, die Wärme auf die unteren Schichten der Platine oder auf externe Kühlkörper zu übertragen.Darüber hinaus minimiert die Optimierung des Netzteildesigns mit effizienten Reglern und Schaltwandlern den Leistungsverlust und reduziert so die unnötige Wärmeentwicklung.Durch die Kombination dieser Techniken wird sichergestellt, dass das Gesamtsystem das thermische Gleichgewicht aufrechterhält, ohne die elektrische Leistung zu beeinträchtigen.

Substitutionsprinzipien für ICs

Der Austausch eines integrierten Schaltkreises (IC) erfordert Präzision und sorgfältige Bewertung.Um eine ordnungsgemäße Funktion und Zuverlässigkeit sicherzustellen, muss die Ersatzkomponente sowohl hinsichtlich der elektrischen Leistung als auch der physischen Konfiguration mit dem Originalgerät übereinstimmen.

Bewertung der Kompatibilität

Bevor Sie einen Austausch durchführen, vergewissern Sie sich, dass der Ersatz-IC identische oder nahezu übereinstimmende Spezifikationen aufweist.Dazu gehört die Überprüfung der Pin-Konfiguration, der Betriebsspannung, der Eingangs-/Ausgangslogikpegel und der Frequenzbeschränkungen.Überprüfen Sie immer die Datenblätter beider Komponenten, um sicherzustellen, dass ihre Parameter übereinstimmen.Selbst geringfügige Unterschiede in den Eigenschaften können zu Fehlfunktionen, Instabilität oder Signalverzerrungen im Schaltkreis führen.

Häufige Ersatzbeispiele

Bestimmte ICs können in ähnlichen Anwendungen austauschbar eingesetzt werden, wenn ihre Kompatibilität überprüft wird.Zum Beispiel die LM324 Und LM324N sind beide Quad-Operationsverstärker für die analoge Signalverarbeitung geeignet, während die NE5532 Und RC4558 können als Dual-Audio-Operationsverstärker-Ersatz in Soundsystemen und Verstärkern dienen.Trotz ihrer offensichtlichen Ähnlichkeiten ist es jedoch wichtig, die genauen Spezifikationen zu validieren und die ersetzte Komponente vor der endgültigen Integration in der tatsächlichen Schaltkreisumgebung zu testen.

Vermeidung gefälschter und inkompatibler Teile

Die Beschaffung von ICs von nicht autorisierten Verkäufern birgt erhebliche Risiken.Gefälschte oder minderwertige Komponenten können vorzeitig ausfallen, übermäßige Hitze erzeugen oder sich unter Last unvorhersehbar verhalten.Um solche Probleme zu vermeiden, kaufen Sie ICs immer bei seriösen Händlern und überprüfen Sie die Verpackung, Chargencodes und Etiketten auf Echtheit.Originalteile gewährleisten nicht nur die Systemstabilität, sondern gewährleisten auch die langfristige Zuverlässigkeit Ihrer elektronischen Designs.

Abschluss

Der Austausch und die Handhabung integrierter Schaltkreise erfordern Präzision, Geduld und technisches Verständnis.Von der Pin-Ausrichtung und Erdung bis hin zum Wärmemanagement und Überlastschutz trägt jeder Schritt zur Systemzuverlässigkeit und -sicherheit bei.Durch die Beherrschung dieser Substitutionstechniken können Ingenieure die Schaltungsstabilität aufrechterhalten, die Lebensdauer der Komponenten verlängern und sicherstellen, dass jedes Design hohe Leistungsstandards erfüllt.

Häufig gestellte Fragen [FAQ]

1. Wie gehe ich bei der Installation sicher mit integrierten Schaltkreisen um?

Tragen Sie immer ein antistatisches Armband und arbeiten Sie auf einer ESD-sicheren Matte.Vermeiden Sie es, die IC-Pins direkt zu berühren, da statische Entladungen empfindliche interne Komponenten beschädigen können.

2. Was passiert, wenn ein IC falsch herum eingebaut wird?

Die verkehrte Installation eines ICs kann zu Kurzschlüssen, übermäßiger Hitze oder einem dauerhaften Geräteausfall führen.Richten Sie Pin 1 vor dem Löten immer an der Kerbe oder Punktmarkierung des Herstellers aus.

3. Kann ein IC durch einen anderen einer anderen Marke ersetzt werden?

Ja, aber nur, wenn ihre elektrischen Nennwerte, Pin-Anordnung und Logiktypen identisch sind.Überprüfen Sie stets die Datenblätter, um die vollständige Kompatibilität sicherzustellen.

4. Wie erkennt man, ob ein IC gefälscht ist?

Überprüfen Sie, ob die Druckqualität schlecht ist, Chargencodes fehlen, die Verpackung unregelmäßig ist oder die Etikettierung minderwertig ist.Kaufen Sie nur bei geprüften und autorisierten Händlern.

5. Warum ist die Erdung für die IC-Stabilität wichtig?

Eine ordnungsgemäße Erdung verhindert Rauschen, Spannungsungleichgewichte und elektromagnetische Störungen.Verwenden Sie Sternerdung und kurze Erdungspfade, um eine stabile Leistung sicherzustellen.
