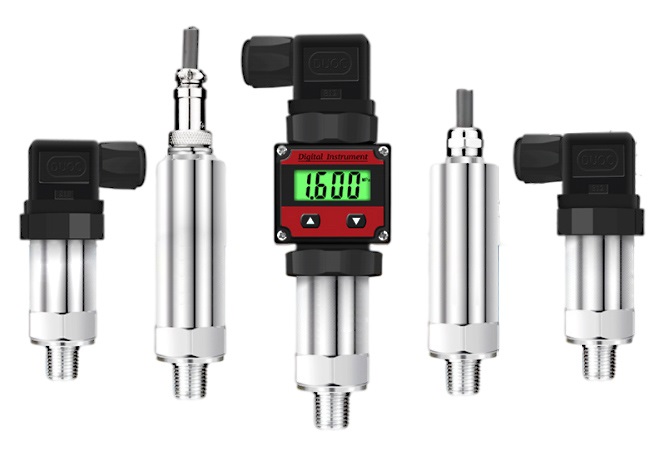

Kernprinzipien und Anwendungen von Drucksensoren

Drucksensoren mögen wie ein versteckter Teil der modernen Technologie erscheinen, aber ihre Auswirkungen sind unbestreitbar und in allem, von der Automobilsicherheit bis hin zu medizinischen Geräten, weit verbreitet.Haben Sie sich jemals gefragt, wie Ihr Smartphone die Höhe Ihres Aufstiegs kennt oder wie industrielle Systeme eine perfekte Genauigkeit bei der Abwägung oder der Druckregelung beibehalten?So sind wertvolle Drucksensoren.In diesem Artikel werden wir in die verschiedenen Arten von Drucksensoren eintauchen und untersuchen, wie jeder Betrieb und ihre Rolle in verschiedenen Branchen wie Petrochemikalien, Wasseraufbereitung und Unterhaltungselektronik eintauchen.

Katalog

Wie unterschiedliche Drucksensoren funktionieren?

Piezoelektrische Drucksensoren: Piezoelektrische Drucksensoren arbeiten basierend auf dem piezoelektrischen Effekt, der in Materialien wie Quarz, Kalium -Natriumtartrat und Dihydrogenphosphat beobachtet wird.Quarz, ein natürlicher Kristall, weist piezoelektrische Eigenschaften innerhalb eines bestimmten Temperaturbereichs auf und verliert diese Fähigkeit an seinem Curie -Punkt.Obwohl Quartz ursprünglich beliebt ist, wurde er größtenteils durch fortschrittliche piezoelektrische Kristalle und Keramik wie Bariumtitanat und Lead -Niobate -Keramik ersetzt.Diese Sensoren sind maßgeblich zur Messung von Beschleunigung, Druck und Kraft maßgeblich.Bewertet in der Luftfahrt- und Automobiltechnik für ihre einfache Struktur, kompakte Größe und Haltbarkeit.

Druckmesserdrucksensoren: Dehnungsmesser -Drucksensoren funktionieren basierend auf dem Widerstandsdehnungseffekt.Dies tritt auf, wenn die mechanische Verformung den Widerstand eines Metall- oder Halbleiterdehnungsmessers verändert, das an ein Substrat gebunden ist.Die Dehnungsanzeige übersetzt die mechanische Dehnung in elektrische Signale, wobei Metallfolie und Filaments -Dehnungsmessgeräte die allgemeinen Typen sind.Diese Sensoren umfassten die Dehnungsmesser typischerweise in eine Brückenkonfiguration, die dann unter Verwendung von Instrumentierungsverstärkern für die weitere Signalverarbeitung verstärkt wird.

Keramikdrucksensoren: Keramikdrucksensoren verwenden ein Keramikmembran, das unter Druck verformt und ein Spannungssignal durch einen gedruckten dicken Filmwiderstand und einen Weizensteinbrückenmechanismus erzeugt.Diese Sensoren sind aufgrund ihrer hohen Genauigkeit, Stabilität und Kosteneffizienz für ihre Elastizität, Korrosionsbeständigkeit und Stabilität über einen weiten Temperaturbereich bekannt.Sie ersetzen häufig diffuse Siliziumsensoren und sind in Umgebungen, die eine hohe Belastbarkeit und Präzision erfordern, vorteilhaft.

Saphirdrucksensoren: Saphirdrucksensoren umfassten Silizium-Aphire-Elemente, die für ihren bemerkenswerten Widerstand gegen Temperaturschwankungen und -strahlung bekannt sind, wodurch sie für Hochtemperaturoperationen geeignet sind.Das Design erleichtert die Umwandlung der druckinduzierten Dehnung in elektrische Signale und bietet genaue Messwerte unabhängig von Temperaturschwankungen.Diese Sensoren werden üblicherweise in Umgebungen verwendet, in denen Standardsensoren möglicherweise ausfallen, z. B. in Luft- und Raumfahrt- oder nuklearen Anwendungen.

Diffuse Siliziumdrucksensoren: Unter Verwendung des piezoresistiven Effekts erkennen diffuse Siliziumdrucksensoren Mikroabschrecken im Zwerchfell des Sensors, das durch Druckänderungen verursacht wird.Diese Verschiebung verändert den Widerstand des Sensors, der dann in ein standardisiertes Messsignal umgewandelt wird.Diese Sensoren sind für ihre Präzision und Zuverlässigkeit in verschiedenen Anwendungen bekannt.

Umfangreiche Anwendungen von Drucksensoren

Branche/Anwendung	Rolle der Drucksensoren
Industrielles Wiegen Systeme	Übersetzt Druck Signale in elektrische Ausgänge, die bei automatisierter Steuerung und Produktion helfen Workflows
Petrochemisch Industrie	Maßnahmen Differential-, Mess- und absoluter Druck auf hohe Zuverlässigkeit und Präzision
Wasserbehandlung Systeme	Monitorsystem Operationen durch Umwandlung von Druckveränderungen in elektrische Signale für Flüssigkeit Levelmessung
Smartphones	Maßnahmen Atmosphärendruck, hilft bei der Höhenbestimmung, der GPS -Navigation und der GPS Innenpositionierung
Medizinisch Anwendungen	Bietet präzise Messungen für minimalinvasive Verfahren und kontinuierlicher Patient Überwachung
Mems Druck Sensoren	Verwendet in Automobil Motormanagement- und Reifendrucksysteme, HLK, industrielle Automatisierung und Luft- und Raumfahrt

Häufig gestellte Fragen [FAQ]

1. Was ist ein Beispiel für einen Drucksensor?

Ein Beispiel für einen Drucksensor ist das Pirani -Messgerät, das den Gasdruck durch Überwachung der thermischen Leitfähigkeit von Gasen misst.Dieser Sensor erkennt Druckänderungen, indem er verfolgt, wie Gasmoleküle die Wärmeableitung beeinflussen.Diese Anzeige wird in Vakuumsystemen und Labors bevorzugt, da niedrige Drücke mit hoher Genauigkeit, eine Notwendigkeit in empfindlichen wissenschaftlichen Experimenten, messen können.

2. Was sind die Arten von Drucksensoren?

Drucksensoren sind in verschiedenen Typen erhältlich, die jeweils auf unterschiedlichen Betriebsprinzipien basieren: Potentiometrische Sensoren verwenden einen Gleitkontakt, um eine Spannung relativ zum Druck zu erzeugen.Induktive Sensoren erkennen Druck durch Änderungen der Induktivität nach einem sich bewegenden Magnetkern;Kapazitive Sensoren messen den Druck durch Änderungen der Kapazität zwischen deformierten Platten;Piezoelektrische Sensoren erzeugen unter mechanischer Spannung eine elektrische Ladung;Dehnungsmesssensoren erkennen Druck durch Widerstandsänderungen der Materialien unter Spannung;und variable Zurückhaltungssensoren verändern Veränderungen in der magnetischen Zurückhaltung als ferromagnetische Kernbewegungen.Diese Sensoren gewährleisten Präzision in Systemen wie Flugzeugsicherheit, Industriemaschinen und sogar alltägliche Geräte wie Kaffeemaschinen und bieten hervorragende Kontroll- und Überwachungsfunktionen.

3. Ist ein Drucksensor analog oder digital?

Drucksensoren erzeugen typischerweise einen analogen Ausgang, der proportional zum angelegten Druck ist.Diese Ausgabe erfordert häufig Umwandlung in ein digitales Signal für die Verarbeitung durch moderne elektronische Systeme.Fortschritte in der Sensortechnologie haben zu integrierten Geräten geführt, die diese Konvertierung intern durchführen und sowohl analoge als auch digitale Schnittstellen bereitstellen.Diese doppelte Fähigkeit erweitert ihren Nutzen in einer Reihe von Anwendungen, einschließlich Automobil- und Luft- und Raumfahrtsektoren.

4. Was erkennt ein Drucksensor?

Ein Drucksensor erfasst hauptsächlich Druckschwankungen, sei es aus Gasen oder Flüssigkeiten.Es wandelt diese physikalischen Druckwerte in elektronische Signale um, die zur Messung, Kontrolle oder diagnostischen Zwecken weiter verarbeitet werden können.Die Fähigkeit, physikalische Phänomene zuverlässig in umsetzbare Daten umzuwandeln, ist in fast allen Aspekten der modernen Technologie erforderlich.Diese Sensoren spielen eine bestimmte Rolle in technologischen Ökosystemen, von der Aufrechterhaltung des optimalen Reifendrucks in Fahrzeugen, um sichere Reisen sicherzustellen, bis hin zur Sicherung des ordnungsgemäßen Betriebs von HLK -Systemen für unseren Komfort.

5. Was ist ein Flüssigkeitsdrucksensor?

Ein Flüssigkeitsdrucksensor übersetzt den Druck einer Flüssigkeit oder Gase in ein System in elektrische Signale.Diese Sensoren werden in Anwendungen verwendet, bei denen eine regelmäßige Überwachung des Flüssigkeitsdrucks eine Notwendigkeit ist, wie beispielsweise in Hydrauliksystemen, medizinischen Geräten und Umweltüberwachungsgeräten.Sie ermöglichen eine Echtzeit-Datenerfassung, die von Mikroprozessoren oder Computern analysiert werden kann, um die Systemleistung aufrechtzuerhalten.Der betriebliche Erfolg dieser Sensoren hängt oft von ihrer Präzision und Robustheit ab.
