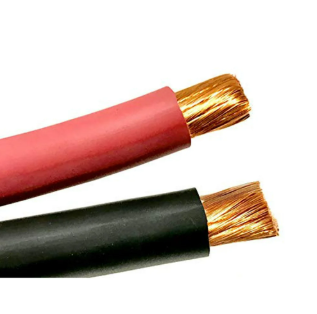

Wie hoch ist die Leistung von 8 AWG -Draht?

Die Ampendigkeit eines 8 -AWG -Leiters hängt von verschiedenen Faktoren ab, einschließlich: Art des Leiters (Kupfer, Aluminium);Leiterdicke;Temperatur.

Nach dem National Electrical Code (NEC) beträgt die Stromversorgung eines 8-AWG-Kupfer-THHN/THWN-2-Leiters bei 90 ° C 55 Ampere.Diese Bewertung gilt auch für Kupfer XHHW/XHHW-2, RHH/RHW-2 und Use-2-Leiter.

Für Kupferkabel, die bei einer maximalen Temperatur von 70 ° C wie RHW, THHW und XHHW bewertet wurden, beträgt die Pause 50 Ampere.

Katalog

Umgekehrt werden TW/UF -Kupferkabel aufgrund der niedrigeren Temperaturbewertung von TW- und UF -Isolationsmaterialien mit 40 Ampere bei maximal 60 ° C bewertet.

Diese ampendigen Bewertungen sind für Drähte, die in freier Luft verwendet werden, am genauesten.Luft ermöglicht eine bessere Wärmeableitung, wodurch die isolativen Auswirkungen von umgebenden Materialien und den thermischen Einfluss benachbarter Kabel verringert werden.

Dies bringt uns zu einer faszinierenden Frage: Ist die kostenlose Luftkühlung wirklich das ideale Szenario für alle Installationen?Dies unterliegt häufig den Einzelheiten der Umgebung, in der der Kabel eingesetzt wird.

Für Kupferleiter in Leitungen beträgt die Gewährung eines 8-AWG-THHN/THWN-2-Drahtes etwa 40 Ampere.

Die Ampendigkeit für TW/UF -Leiter, die in Leitungen untergebracht sind, beträgt ungefähr 35 Ampere.

Elektriker bevorzugen aufgrund ihrer überlegenen Leitfähigkeit und Zuverlässigkeit in verschiedenen Umgebungen Kupferleiter.Es ist wichtig, das Isolationsmaterial und die Platzierung (freie Luft gegen Leitungen) zu berücksichtigen, da diese die Systemleistung und -sicherheit drastisch beeinflussen.

Durch die Durchführung realer Beobachtungen wird häufig beleuchtet, warum bestimmte Entscheidungen getroffen werden.Können die inhärenten Vorteile von Kupfer beispielsweise in allen Fällen die höheren Kosten wirklich rechtfertigen?

Durch das Eintauchen in diese praktischen Nuancen kann man die beste Konfiguration für bestimmte Anwendungen auswählen, um die Einhaltung und Effizienz zu gewährleisten.

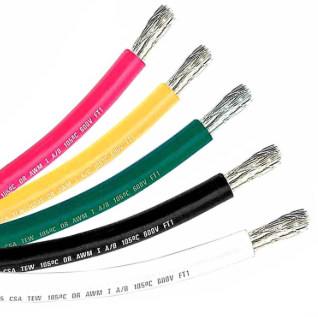

Wie viele Verstärker kann ein 8 AWG -Aluminiumdraht greifen?

Die Ampazität von 8 AWG -Aluminiumdraht ist aufgrund der geringeren elektrischen Leitfähigkeit von Aluminium im Vergleich zu Kupferdraht relativ niedrig.Was beeinflusst jedoch die spezifische Stromkapazität dieses Drahtes?

Bei verschiedenen Isolationstypen ändert sich die aktuelle Kapazität:

.

- rhw, thhw und xhhw: bewertet für 40 Ampere.

- TW/UF: Bewertet für 30 Ampere.

- in Leitung oder Raceway platziert: THHN/THWN- oder XHHW -Kabel: Kann 30 bis 35 Ampere verarbeiten.UF isolierte Drähte: Bewertet für 25 bis 30 Ampere.

Über diese Zahlen hinaus ist es faszinierend, dass die Installation von Aluminiumdraht ein Schwerpunkt in Wohn- und Gewerbeumgebungen bleibt.Haben Elektriker und Ingenieure jemals darüber nachgedacht, wie sich die Umgebungstemperatur auf die Kapazität eines Kabels auswirkt?In der Tat haben sie.In heißeren Regionen werden die Bewertungsfaktoren angewendet, um eine Überhitzung zu verhindern, wodurch die Isolierung geschützt und Brandgefahren verringert werden.

Was ist mit den praktischen Auswirkungen der Verwendung von Aluminiumkabel im Vergleich zu Kupfer?Eine kritische Beobachtung ist, dass Aluminium erschwinglicher und leichter ist, aber größere Durchmesser werden benötigt, um die Geschwindigkeit des Kupfers zu entsprechen.Infolgedessen sind häufig zusätzlichen Raum und größere Leitungen erforderlich, um dickere Drähte aufzunehmen.Würde diese Raumbeachtung die Entwurfsauswahl in der elektrischen Planung beeinflussen?Es ist klar, dass es tut.

Die ordnungsgemäße Beendigung von Aluminiumdrähten ist ein weiterer entscheidender Aspekt, grundsätzlich aufgrund potenzieller Probleme wie Oxidation.Die Oxidation erhöht den Widerstand und führt zu Überhitzungsrisiken.Elektriker mildern dies, indem sie Antioxidationsmittelverbindungen und Stecker verwenden, die speziell für Aluminium gefertigt wurden.

Nachdenken über die breiteren Auswirkungen, während wirtschaftliche Aluminiumverkabelung bestimmte Herausforderungen darstellen.Wie gewährleisten wir Sicherheit und profitieren von Kosteneinsparungen?Regelmäßige Wartung, Einhaltung von Richtlinien und korrekte Installationspraktiken spielen eine wichtige Rolle bei der Erzielung zuverlässiger und langlebiger Installationen mit 8 AWG-Aluminiumdraht.Das Annehmen dieser Methoden kann die Kompromisse effektiv ausgleichen und sicherstellen, dass die Vorteile und Nachteile der Aluminiumverkabelung gut verwaltet werden.

Häufige Anwendungen von 8 AWG -Kabel

8 AWG ist ein Drahtmessgerät, das üblicherweise in Wohn-, Gewerbe- und Industrieumgebungen verwendet wird, insbesondere für mittelladende Anwendungen.Aber warum ist es in diesen Sektoren so weit verbreitet?

Diese Drahtgröße kann hochdarstellende Geräte mit Strom versorgen, wie z. B.:

- Große Geräte in Zweigkreisläufen

- Subpanels

- Klimaanlageneinheiten

- Elektrische Warmwasserbereiter

Interessanterweise ist 8 AWG -Draht für zentrale Klimaanlagen und Wärmepumpen, die normalerweise höhere Stromanforderungen aufweisen, es als wesentlich.

Elektriker betonen häufig die Notwendigkeit, das richtige Drahtmessgerät zu verwenden, um eine Überhitzung zu vermeiden und eine effiziente Energieübertragung zu gewährleisten.Wie wichtig ist dies in realen Anwendungen?Bei der Installation zentraler Klimaanlagensysteme kann beispielsweise die unsachgemäße Größe von Draht zu Ineffizienzen und Sicherheitsrisiken führen.Daher wird die Auswahl von 8 AWG -Draht in diesen Setups durch praktisches Fachwissen informiert und entspricht den Sicherheitsvorschriften.

Verschiedene größere Motoren, Öfen und Öfen, insbesondere solche in kleineren Wohnungen, verwenden ebenfalls diese Kabelgröße.Einige Elektriker stellen fest, dass die Verwendung von 8 AWG -Draht für kleinere Öfen eine ausreichende Stromversorgung und Ausrichtung mit lokalen elektrischen Codes sicherstellt.

Könnte 8 AWG in einigen Häusern für Dienstleistungskabel geeignet sein?Ja, in Residenzen mit relativ niedrigeren Stromanforderungen kann es die wichtigste elektrische Belastung und zusätzliche Geräte unterstützen, die mittelschweren Stromniveaus erfordern.Hausbesitzer wählen häufig mit der Anleitung von Elektrikern 8 AWG für sein Gleichgewicht zwischen Flexibilität und Fähigkeit.

In landwirtschaftlichen Umgebungen und Bewässerungssystemen wird 8 AWG für Stromversorgungsprojekte eingesetzt.Landwirte, die jahrzehntelange angesammelte Kenntnisse nutzen, verwenden diese Anzeige häufig, um die elektrische Belastung verschiedener Geräte- und Infrastrukturanforderungen zu verwalten.In ähnlicher Weise wird in erneuerbaren Energieanlagen wie Sonnenkollektoren und Windkraftanlagen häufig 8 AWG-Draht für Kurzstreckenverbindungen zwischen Sonnenkollektoren und Wechselrichtern ausgewählt.Dies minimiert den Energieverlust und sorgt für eine effektive Stromübertragung.

Darüber hinaus kann 8 AWG als:

- Erdungskabel

- Verbindungen für bestimmte Ausrüstungsgegenstände

In Industrie- und Konstruktionsumgebungen wird es auch als größeres tragbares Stromkabel verwendet.Best Practices der Branche unterstützen diese Verwendung aufgrund der Haltbarkeit und der aktuellen Handhabungsfunktionen von 8 AWG und machen sie zu einer bevorzugten Option für vorübergehende und dennoch anspruchsvolle Anwendungen.

Zusammenfassend lässt sich sagen, dass der breite Bereich der Anwendungen für 8 AWG -Kabel seine Vielseitigkeit und den wesentlichen Beitrag zu verschiedenen elektrischen Einstellungen hervorhebt.Ausgestattet auf praktische Erfahrungen in verschiedenen Bereichen wird die Bedeutung dieser Drahtgröße bei der Erzielung zuverlässiger und sicherer elektrischer Installationen deutlich.

Beliebte Arten von 8 AWG -Draht

Auf dem Markt umfassen gemeinsame 8 -Gauge -Kabel::

- 8 AWG THHN THWN-2 Kupferdraht (55 Ampere)

- 8 AWG THHN THWN-2 Aluminiumdraht (45 Ampere)

- 8/2 und 8/3 nm-b romex (40 Ampere)

- 8/2 UF-B (40 Ampere)

- 8/3 Aluminium MC (40-55 Ampere, abhängig von der Temperatur)

-8-8-8-8 Aluminium-Ser-Kabel (bis zu 45 Ampere).

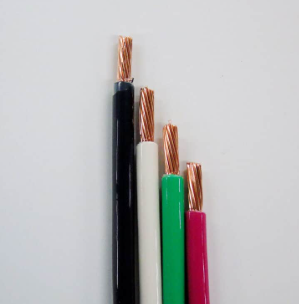

Kupfer und Aluminium sind die beiden primären Materialien, die in 8 AWG -Drähten verwendet werden, jeweils unterschiedliche Eigenschaften und Anwendungen.Zum Beispiel wird 8 AWG Thhn THWN-2 Kupferdraht, bekannt für seine hohe Leitfähigkeit und Zuverlässigkeit, bei Leitungsanlagen sowohl in Wohngebieten als auch in gewerblichen Umgebungen häufig verwendet.Die Verwendung von Kupfer sorgt für einen minimalen Spannungsabfall und eine hohe Haltbarkeit.Könnte man fragen, warum Kupfer in Innenanwendungen ausgestattet ist?Die Konsistenz und Langlebigkeit macht es für stabile elektrische Systeme günstig.

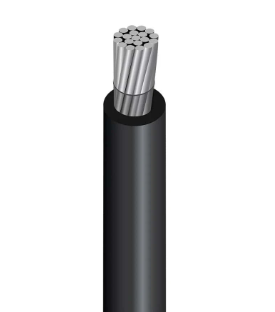

Auf der anderen Seite bietet 8 AWG Thhn THWN-2-Aluminiumdraht eine kostengünstige Alternative, während er leicht ist.Die Leitfähigkeit von Aluminium ist jedoch niedriger als Kupfer und schreibt größere Messgeräte für ähnliche Anwendungen vor.Ingenieure und Elektriker müssen aufgrund seiner Anfälligkeit für Oxidation, die den Widerstand erhöhen und möglicherweise zu einer Überhitzung führen können, akribisch bei der Verwaltung von Verbindungen mit Aluminium sein.Seine Verwendung ist häufig in Versorgungsverteilungssystemen zu sehen, in denen eine Fernübertragung erforderlich ist.Haben Sie sich jemals gefragt, warum Aluminium leicht, aber weniger leitfähig ist?Es ist ein Kompromiss, den Experten während der Installation sorgfältig wiegen.

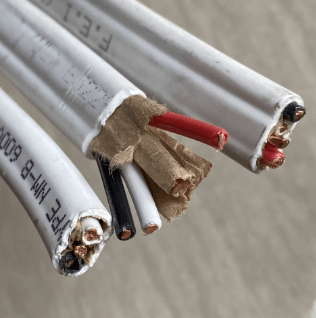

8/2 und 8/3 nm-b romex (für 40 Ampere bewertet) werden häufig im Wohnbau für Zweigschaltungen wie Fütterung von Elektrogeräten oder Subpanels gefunden.Die praktische Erfahrung vieler Elektriker zeigt, dass NM-B Romex aufgrund seiner einfachen Installation und Vielseitigkeit in verschiedenen Indoor-Anwendungen vorteilhaft ist.Es sollte jedoch nicht in nassen oder im Freien verwendet werden, da seine Isolierung nicht so ausgelegt ist, dass sie solchen Bedingungen standhalten.Dies erhöht einen interessanten Punkt: Wie sorgt man für die Sicherheit von Kabelanwendungen in Innenräumen?Ein wesentlicher Aspekt ist die Auswahl von Materialien mit der richtigen Isolierung.

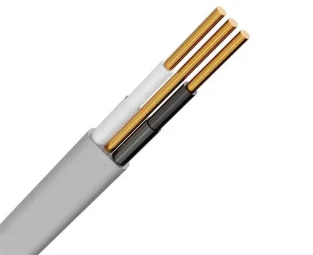

8/2 UF-B-Kabel, das ebenfalls für 40 Ampere bewertet ist, wird für unterirdische und direkte Bestattungsanlagen entwickelt, die üblicherweise für die Beleuchtung im Freien oder für den Stromverbrauch verwendet werden.Erfahrene Praktiker betonen, wie wichtig es ist, sicherzustellen, dass UF-B-Kabel auf die entsprechende Tiefe vergraben und vor potenziellen Schäden geschützt sind, die durch Gartenwerkzeuge oder natürliche Veränderungen der Erde verursacht werden.

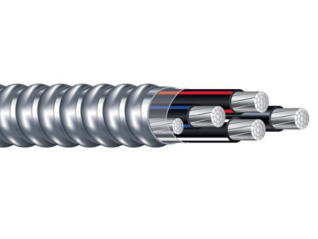

8/3 Aluminium-MC-Kabel mit einem Strombereich von 40-55 Ampere je nach Temperatur wird häufig in industriellen Umgebungen und großen kommerziellen Projekten eingesetzt, bei denen seine Flexibilität und sein mechanischer Schutz von entscheidender Bedeutung sind.Die Rüstung bietet zusätzlichen Schutz vor physischen Schäden, was in Bereichen mit schweren Maschinen oder einem Auswirkungensrisiko besonders relevant ist.

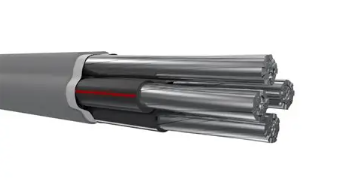

Zuletzt wird 8-8-8-8 Aluminium-Ser-Kabel, das bis zu 45 Ampere abwickelt, häufig für große Feederinstallationen verwendet, insbesondere in Wohneinstellungen, in denen der Hauptservice oder der Hauptpanel verlängert werden muss.Benutzer mit praktischer Erfahrung unterstreichen die Bedeutung des korrekten Drehmoments bei der Herstellung elektrischer Verbindungen zu Serienkabeln, um das Lösen im Laufe der Zeit zu verhindern und eine sichere und stabile elektrische Verbindung zu gewährleisten.

Die Auswahl des entsprechenden Typs von 8 AWG -Draht beinhaltet eine sorgfältige Berücksichtigung der spezifischen Anforderungen der Anwendung.Die einzigartigen Eigenschaften und praktischen Überlegungen jedes Drahttyps unterstreichen die Notwendigkeit einer fundierten Entscheidungsfindung zur Verbesserung der Sicherheit, Effizienz und Langlebigkeit elektrischer Systeme.Man könnte nachdenken, was treibt die Wahl zwischen verschiedenen Drahttypen vor?Genau diese differenzierten Eigenschaften und realen Bedürfnisse bedürfen die Entscheidung.
