Was ist ein elektronischer Ballast?

In diesem Artikel werden Sie feststellen, wie elektronische Ballaste die alltägliche Beleuchtung verändern und es heller, ruhiger und weitaus effizienter machen als veraltete Magnetballast.Sie werden genau verstehen, wie sie funktionieren, wo sie glänzen und wie man die richtige für Ihr Setup testet und auswählt.

Katalog

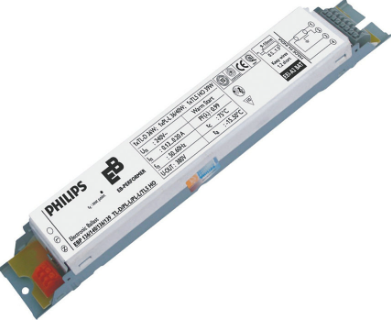

Abbildung 1. elektronischer Ballast

Elektronische Ballastübersicht

Ein elektronischer Ballast ist ein modernes Beleuchtungssteuergerät, das elektrische Lampen effizienter anschreibt als herkömmliche Magnetbuden.Es wandelt eine niederfrequente Wechselstromleistung (50/60 Hz) in Hochfrequenzstrom (typischerweise 20–100 kHz) um, wodurch die Lichtleistung verbessert, das Flackern reduziert und Energie spart.

Im Gegensatz zu magnetischen Ballasten sind elektronische Versionen kompakt, leicht und integrieren Funktionen wie die Zündung, wodurch die Notwendigkeit separater Starter beseitigt wird.

Wie funktioniert ein elektronischer Ballast?

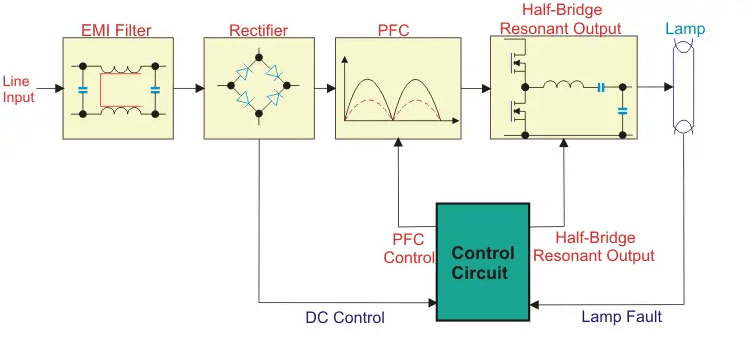

Abbildung 2.. Elektronischer Ballast -Arbeitsprinzip

Ein elektronischer Ballast reguliert und liefert die genauen elektrischen Bedingungen, die erforderlich sind, um Gasentladungslampen effizient zu entzünden und zu betreiben.Dies führt dies durch einen mehrstufigen Prozess, der zum Umwandeln von Standard-Niedrigfrequenz-Wechselstrom in hohem Frequenz-kontrollierter Ausgang, der standardmäßige Wechselstrom umwandelt wird.

• RFI -Filter (Funkfrequenzinterferenz) - Der Vorgang beginnt mit der Filterung der eingehenden Wechselstromleistung zur Unterdrückung elektromagnetischer Interferenzen.Der RFI-Filter beseitigt Hochfrequenzrauschen, das die elektronischen Geräte in der Nähe beeinträchtigen könnte, um die Einhaltung der EMC-Standards (Electromagnetic Compatibility) zu gewährleisten.

• Richtigungsstufe - Nach der Filterung wird die Wechselstromspannung durch einen Gleichrichterkreis geleitet, der typischerweise aus Dioden besteht, die sie in nicht regulierte DC umwandeln.Dieser Schritt bildet eine stabile Grundlage für den nachfolgenden Stromumwandlungsprozess.

• Leistungsfaktorkorrektur (PFC) - Der unregulierte Gleichstrom wird dann durch einen Leistungsfaktorkorrekturkreis verarbeitet.PFC verbessert, wie effektiv der Ballast den Strom aus der Stromversorgung stützt, wodurch die Reaktivleistung reduziert und die Last am elektrischen Netz ab senkt.Dieser Schritt sorgt dafür, dass Energie effizient genutzt wird und hilft dem Ballast, die regulatorischen Anforderungen für hohen Leistungsfaktoren zu erfüllen (typischerweise> 0,95).

• Hochfrequenzinversion - Als nächstes wird der korrigierte Gleichstrom wieder in AC, aber bei einer viel höheren Frequenz, normalerweise zwischen 20 kHz und 100 kHz.Dies geschieht mit einem Hochgeschwindigkeitsschaltkreis mit Transistoren wie MOSFETs.Der Hochfrequenzbetrieb ist schwerwiegend, da er reduziertes Lampenflacker, verbesserte leuchtende Wirksamkeit und kleinere magnetische Komponenten ermöglicht, was zu kompakten Ballastkonstruktionen führt.

• LC Resonant Circuit (Zünd- und Stromregelung) - Die letzte Stufe umfasst einen LC -Resonanzkreis (Induktorkondensator).Dieser Abschnitt prägt den Hochfrequenzausgang, um einen Hochspannungsimpuls zu erzeugen, der zum Zündung der Lampe erforderlich ist (insbesondere bei Fluoreszenz- oder Metallhalogenid-Typen).Nach der Zündung reguliert es den Lampenstrom, um einen stetigen, sicheren Ausgang während des gesamten Betriebs zu gewährleisten.Es schützt auch die Lampe vor Überstrom und erweitert ihre Lebensdauer.

Technische Parameter elektronischer Vorschaltgeräte

Die folgenden Parameter definieren, wie gut ein Ballast unter elektrischen und Umgebungsbedingungen funktioniert:

Leistungsfaktor (PF)

Der Leistungsfaktor ist ein Maß dafür, wie effektiv die elektrische Leistung in nützliche Arbeitsabgabe umgewandelt wird.Bei elektronischen Ballasten zeigt ein hoher Leistungsfaktor (typischerweise zwischen 0,95 und 0,99), dass der größte Teil der mitgelieferten Energie effizient genutzt wird, wobei minimaler Verlust als Blindleistung.

Vorschaltgerichte mit hohem Leistungsfaktor tragen zu niedrigeren Stromrechnungen bei, indem sie die Energieverschwendung verringert und die Stabilität der Gitter erhöht, indem die Last der Versorgungsinfrastruktur minimiert wird.

Gesamtharmonische Verzerrung (THD)

Die Gesamtharmonische Verzerrung (THD) misst das Ausmaß der harmonischen Verzerrung in Stromwellenformen, die durch nichtlineare elektronische Komponenten verursacht werden.Ein niedrigerer THD -Wert - Typ unter 10% - ist bevorzugt, da er einen saubereren Strom mit weniger elektrischem Rauschen anzeigt.

Niedrige THD in Ballasts bietet wichtige Vorteile: Sie reduziert die Störung anderer Geräte auf derselben Schaltung und hilft bei der Verlängerung der Lebensdauer der Geräte.Darüber hinaus unterstützt es die Einhaltung der EMC -Standards (elektromagnetische Kompatibilität) in Umgebungen wie Krankenhäusern, Rundfunkanlagen und Labors.

Wappenfaktor (vgl.)

Crest -Faktor ist das Verhältnis des Spitzenstroms zum RMS (Wurzel mittlerer Quadrat), der an die Lampe geliefert wird.Ideale CF -Werte für elektronische Vorschaltgeräte fallen zwischen 1,4 und 1,7.

Ein niedrigerer CF zeigt einen glatteren, stabileren Strom an, der die Belastung der Lampenelektroden verringert und vorzeitige Verschleiß verhindert.Im Gegensatz dazu kann eine hohe CF zu scharfen Stromspitzen führen, was zu einer kürzeren Lampenlebensdauer führt.

Elektromagnetische Kompatibilität (EMC)

EMC definiert die Fähigkeit eines Ballasts, zu operieren, ohne durch elektromagnetische Interferenzen (EMI) zu arbeiten oder beeinflusst zu werden.Ein Hoch-EMC-Ballast verhindert Störungen der nahe gelegenen Elektronik und sorgt für einen reibungslosen Betrieb in störsempfindlichen Umgebungen.

Anwendungen von elektronischen Vorschaltgerichten

Elektronische Vorschaltgeräte sind hoch anpassbare Komponenten, die in einer Vielzahl von Beleuchtungssystemen verwendet werden.Ihre Fähigkeit, eine stabile, hochfrequente Leistung bereitzustellen, macht sie sowohl für allgemeine als auch für spezielle Beleuchtungsumgebungen geeignet.Im Folgenden finden Sie die Hauptbereiche, in denen allgemein elektronische Ballaste angewendet werden:

Außenbeleuchtung

Abbildung 3. Lightning im Freien

Elektronische Vorschaltgeräte sind eine zuverlässige Wahl für Anwendungen im Freien, einschließlich Straßenlaternen und Autobahnbeleuchtung, Werbetafeln, Werbeschilder, öffentlichen Parks und Stadion -Flutlichtern.Ihr robustes Design sorgt für eine stabile Leistung auch unter extremen Wetterbedingungen wie hoher Luftfeuchtigkeit, Regen, Hitze und Kälte.Durch die Aufrechterhaltung eines konsistenten Lichtniveaus und der schnellen Zündung verbessern sie die öffentliche Sicherheit, reduzieren den Energieverbrauch und eine geringere Wartungsfrequenz in Außeneinstellungen.

Innenbeleuchtung

Abbildung 4. Innenblitz

In Wohn-, Bildungs- und kommerziellen Innenräumen werden elektronische Ballaste aufgrund ihrer flackerfreien Beleuchtung weit verbreitet, was den Komfort verbessert und die Augenbelastung in der Arbeits- und Lernumgebung verringert.Stille Operation, die die Summengeräusche beseitigen, die mit älteren Magnetballasts verbunden sind.Energieeffizienz ist besonders wichtig in Räumen mit kontinuierlichen Beleuchtungsanforderungen.

Zu den allgemeinen Innenräumen gehören Häuser und Wohnungen, Klassenzimmer und Hörsäle, Bürogebäude, Einzelhandelsgeschäfte und Bibliotheken.Diese Umgebungen profitieren von der verbesserten Lichtqualität, Langlebigkeit und Energieeinsparungen, die elektronische Ballaste bieten.

Spezialbeleuchtung

Abbildung 5. Spezialbeleuchtung

Elektronische Ballaste sind in speziellen Beleuchtungssystemen erforderlich, die eine präzise und konsistente elektrische Leistung erfordern.Dazu gehören:

• Germizide und UV-C-Lampen, die in medizinischen Einrichtungen (z. B. zur Sterilisation und Infektionskontrolle) verwendet werden.Wasserreinigungssysteme.Laborräume und pharmazeutische Herstellung

• Industrielle Umgebungen, in denen Lampen unter strengen Bedingungen wie Lackhärtungsstunden, Lebensmittelverarbeitungseinrichtungen und Photolithographiegeräten in der Herstellung von Halbleiter arbeiten.

Testen eines elektronischen Ballasts

Das Testen eines elektronischen Ballastes ist nützlich für die Diagnose von Beleuchtungsproblemen wie Flackern, Dimmen oder komplettem Lampenversagen.Unabhängig davon, ob Sie in einem Wohn-, Gewerbe- oder Industrieumfeld beheben, können Sie feststellen, ob der Ballast die Grundursache ist.Hier finden Sie eine Schritt-für-Schritt-Anleitung, um den Zustand sicher und effektiv zu bewerten:

Sicherstellen, dass die Macht getrennt ist

Schalten Sie vor Beginn einer Inspektion oder Prüfung die Leistung an das Gerät im Leistungsschalter aus.Warten Sie ein paar Minuten, um Kondensatoren innerhalb des Ballastes abzulösen.Dies verhindert Elektroschock und schützt sowohl Sie als auch die Geräte während des Testprozesses.

Entfernen Sie alle Starter oder Lampen

In älteren oder hybriden Beleuchtungssystemen finden Sie möglicherweise ein separates Startermodul.Entfernen Sie den Starter und die Lampen, um den Ballast zu isolieren und falsche Messwerte während elektrischer Tests zu verhindern.In elektronischen Ballasten hilft Ihnen dieser Schritt, visuell auf Verfärbungen, Bullen oder verbrannte Marken zu prüfen - häusliche Indikatoren für internes Versagen.

Messen Sie den Schlägerwiderstand

Messen Sie den Widerstand mit einem Multimeter, der auf die Widerstandseinstellung (Ohm) eingestellt ist, den Widerstand über die Eingangs- und Ausgangsklemmen des Ballasts:

• Unendlicher Widerstand kann aufgrund einer ausgebrannten Spule oder einer beschädigten Komponente auf einen offenen Stromkreis hinweisen.

• Sehr niedriger Widerstand könnte auf einen Kurzschluss innerhalb des Ballastes hinweisen.

Vergleichen Sie Ihre Lesungen mit den Spezifikationen, falls verfügbar.Beachten Sie, dass elektronische Vorschaltgeräte häufig komplexe Schaltkreise enthalten, sodass die Widerstandsmesswerte je nach Konstruktion variieren können.

Ersatz durch einen bekannten Ballast

Im Zweifelsfall besteht eine der effektivsten Möglichkeiten zur Bestätigung eines fehlerhaften Ballasts darin, ihn mit einer Arbeitseinheit mit derselben Art und derselben Bewertung auszutauschen.Wenn der Ersatz den normalen Lampenbetrieb wiederherstellt, ist der ursprüngliche Ballast wahrscheinlich defekt.

Lampenverhalten beobachten

Auch ohne spezialisierte Werkzeuge können Sie häufige Symptome eines fehlgeschlagenen Ballasts erkennen, indem Sie die angeschlossene Lampe beobachten.

Zum Beispiel:

• Lampen, die schwach bleiben oder sich nie entzünden, verweisen oft auf den Ausfall des Zündkreises.

• Lampen, die wiederholt ein- und ausschalten, können auf eine schlechte Stromregulierung hinweisen.

• Lampen, die dauerhaft beleuchtet bleiben (auch nachdem der Schalter ausgeschaltet ist), können einen internen kurzen oder fehlerhaften Schalttransistor signalisieren.

Vorteile von elektronischen Ballasten

Nutzen	Beschreibung
Energieeffizienz	Spart bis zu 20% Energie im Vergleich zu Magnetballast.
Flackernde Beleuchtung	Reduziert Augenermüdung und verbessert die visuelle Komfort.
Zuverlässige Zündung	Glatte Lampe beginnen nach dem Filament Vorheizen.
Hochleistungsfaktor	Erfüllt Energiecodes (Pf> 0,95 für Lampen über 25 W).
Stabile Ausgabe	Behält sogar konsistente Helligkeit bei Während der Spannungsschwankungen.
Längere Lampenlebensdauer	Minimiert Filamentspannung, verringert die Wartung und Ersatz.
Niedriges Geräusch	Arbeitet unter 35 dB, geeignet für rauschempfindliche Räume.
Dimmhilfe	Ermöglicht das Dimmen von 2% auf 100% mit Kompatible Beleuchtungssteuerungssysteme.

Elektronischer Ballast gegen Magnetballastvergleich

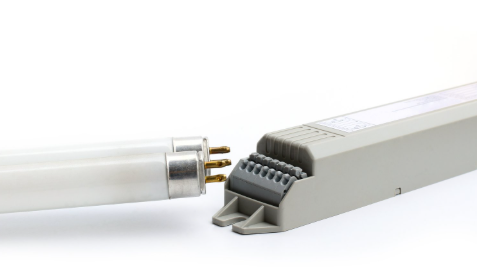

Abbildung 6. Elektronischer Ballast gegen Magnetballast

Besonderheit	Elektronischer Ballast	Magnetballast
Technologie	Verwendet Transistoren und ICs	Stützt sich auf elektromagnetische Spulen
Effizienz	Hoch (weniger Energieverlust)	Niedriger (mehr Wärmeerzeugung)
Größe und Gewicht	Kompakt und leicht	Groß und schwer
Lichtqualität	Stabil und flackerfrei	Möge flackern und summen
Dimmkompatibilität	Ja	NEIN
Energieverbrauch	Untere	Höher

Abschluss

Beleuchtung muss nicht laut, verschwenderisch oder unzuverlässig sein.Mit elektronischen Ballasten erhalten Sie glatteres Licht, niedrigere Energiekosten und länger anhaltende Lampen-alles in einem kompakten, intelligenten Design.Egal, ob Sie die Lichtbeleuchtung aktualisieren oder einen großen industriellen Raum verwalten, wenn Sie wissen, wie elektronische Ballaste funktionieren und wie Sie sie pflegen können, können Sie Zeit, Geld und Frustration sparen.Nehmen Sie das, was Sie hier gelernt haben, und nutzen Sie ihn mit Zuversicht und Klarheit, um Ihren Raum besser anzusehen.

Häufig gestellte Fragen [FAQ]

1. Woher weiß ich, ob mein elektronischer Ballast mit LED -Röhrchen kompatibel ist?

Überprüfen Sie, ob das LED-Röhrchen "Ballast-kompatibel" oder "Plug-and-Play" ist.Bestätigen Sie unterstützte Ballasttypen.Um die besten Ergebnisse zu erzielen, umgehen Sie den Ballast oder verwenden Sie LED-spezifische Treiber, wenn die Kompatibilität nicht garantiert ist.

2. Können elektronische Vorschaltgeräte Störungen in andere Geräte verursachen?

Ja, wenn nicht ordnungsgemäß abgeschirmt oder gefiltert.Ballast mit schlechter Qualität können elektromagnetische Interferenzen (EMI) absenden und Funkgeräte, Fernseher oder Wi-Fi beeinflussen.Wählen Sie Vorschaltgerichte, die EMC -Standards erfüllen, um Signalstörungen zu verhindern.

3. Arbeiten elektronische Vorschaltgeräte bei kalten Temperaturen?

Ja, hochwertige elektronische Ballaste sind so konzipiert, dass sie in kalten Umgebungen effizient betrieben werden, sogar bis zu -20 ° C oder niedriger.Dies macht sie ideal für Beleuchtung, Gefrierschränke und Kaltstorage.

4. Wie lange dauert ein elektronischer Ballast normalerweise?

Die meisten elektronischen Ballaste dauern unter normalen Betriebsbedingungen zwischen 50.000 und 100.000 Stunden.Ihre Lebensdauer kann durch Wärme, Spannungsfluten und schlechte Belüftung beeinflusst werden.

5. Welche Sicherheitsvorkehrungen sollte ich beim Ersetzen eines elektronischen Ballastes treffen?

Schalten Sie immer die Stromversorgung am Brecher aus und lassen Sie die internen Kondensatoren vor dem Umgang ab.Verwenden Sie isolierte Werkzeuge, tragen Sie Handschuhe und befolgen Sie die richtigen Schaltpläne.Wenn Sie sich nicht sicher sind, wenden Sie sich an einen lizenzierten Elektriker.
