Kondensatorsymbole auf Multimetern verstehen

Kondensatoren und Multimeter sind wesentliche Werkzeuge in der Elektronik, die für alles verwendet werden, von der Regulierung des Energieflusss bis zur Messung der elektrischen Eigenschaften wie Spannung, Strom und Widerstand.Kondensatoren spielen eine Schlüsselrolle bei der Glättung von Strom, Speichern von Energie und Stimmkreisläufen, während Multimeter die Diagnose und Fehlerbehebung elektrischer Systeme mit Präzision bei der Diagnose und Fehlerbehebung unterstützen.In diesem Artikel erfahren Sie, was Kondensatoren tun, wie sie ihre Symbole identifizieren und wie ein Multimeter verwendet werden kann, um die Kapazität sicher und genau zu messen.Unabhängig davon, ob Sie ein Gerät reparieren oder eine Schaltung testen, wird Ihre Arbeit Ihre Arbeit einfacher und effizienter.

Katalog

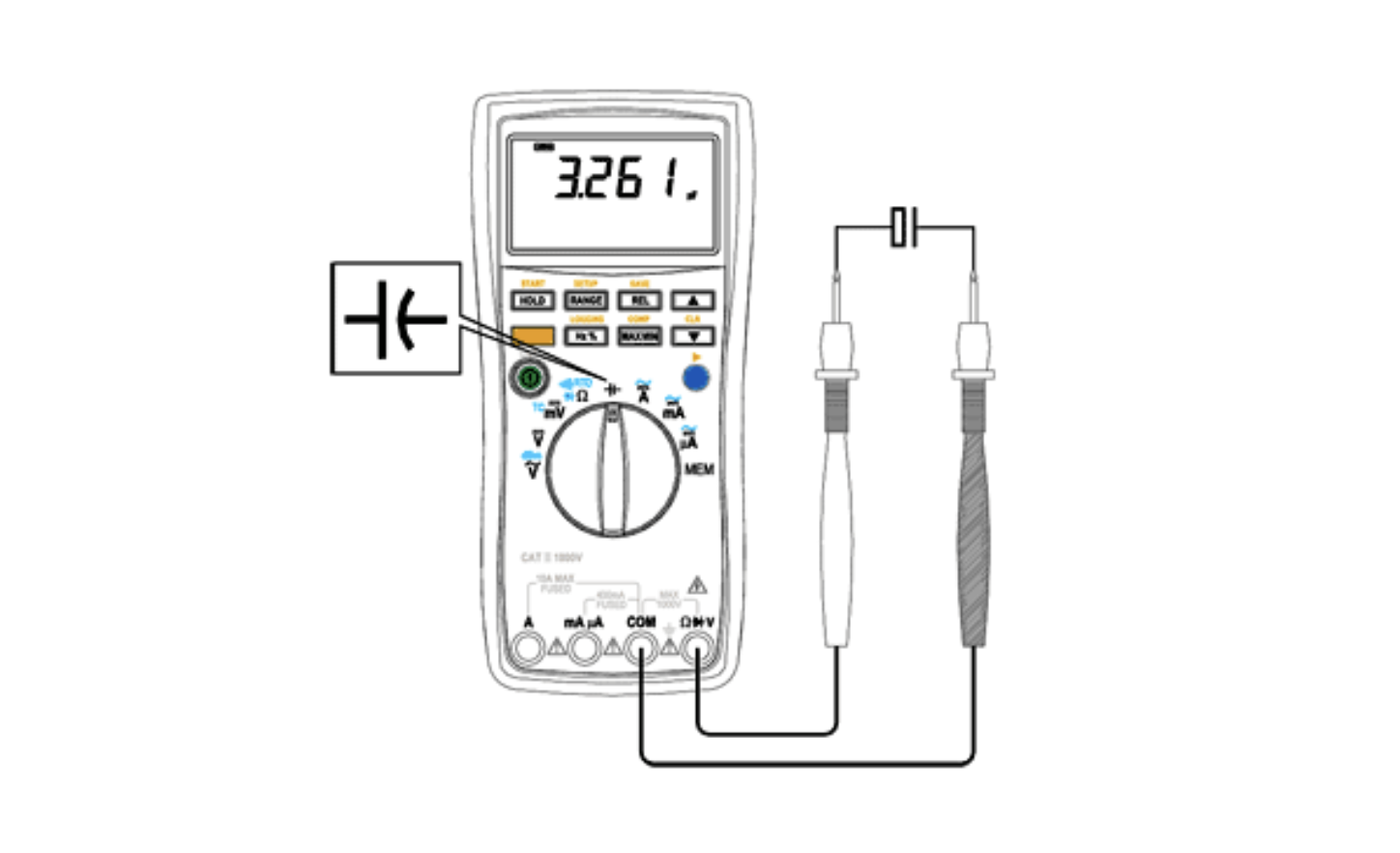

Abbildung 1. Kondensatorsymbol auf einem Multimeter

Was genau ist ein Kondensator?

Abbildung 2. Kondensatorkonstruktion

Ein Kondensator ist eine Komponente in elektrischen und elektronischen Systemen.Es besteht aus zwei eng verteilten leitenden Platten, die durch ein Isoliermaterial getrennt sind, das als Dielektrikum bezeichnet wird.Gemeinsame Dielektrika umfassen Luft, Keramik, Kunststoff oder andere nicht leitende Materialien.Selbst einfache Konfigurationen, wie z. B. zwei isolierte leitende Oberflächen, die in der Nähe voneinander positioniert sind, können einen Kondensator bilden.Das grundlegendste Design ist der Parallelplattenkondensator, aber Kondensatoren sind in verschiedenen Formen und Konstruktionen für bestimmte Anwendungen erhältlich.Ihre Vielseitigkeit macht sie zu einer der am häufigsten verwendeten Komponenten in elektronischen Geräten.

Kondensatoren führen eine Vielzahl wesentlicher Aufgaben in Schaltkreisen aus, einschließlich Isolierung von DC -Signalen, Kopplung von Wechselstromsignalen, Umgehung von unerwünschten Rauschen, Filterfrequenzen, Stimmschaltungen, Speichern und Umwandlung von Energie und steuerendes elektrischer Strömung.Diese Funktionen sind entscheidend für die Gewährleistung der Schaltungsstabilität, die Verbesserung der Effizienz und die Aufrechterhaltung der Geräteleistung.Ihre Anwendungen erstrecken sich über unzählige Branchen und Technologien, von Haushaltsgeräten und Kommunikationsgeräten bis hin zu Industriemaschinen und Automobilsystemen.Kondensatoren sind in der modernen Elektronik unverzichtbar und ermöglichen einen zuverlässigen Betrieb in einer zunehmend verbundenen und elektrifizierten Welt.

Was macht ein Multimeter?

Abbildung 3. Wie digitaler Multimeter aussieht

Ein Multimeter ist ein kompaktes und vielseitiges elektronisches Instrument, das zur Messung der wesentlichen elektrischen Eigenschaften verwendet wird, einschließlich Spannung, Strom und Widerstand.Es ist ein wichtiges Werkzeug für die Diagnose und Aufrechterhaltung elektronischer Geräte, das Entwerfen von Schaltkreisen und die Durchführung von Experimenten.

Ein Standard -Multimeter besteht aus Schlüsselkomponenten wie einer digitalen Anzeige, einem Auswahl -Zifferblatt, Testleitungen und Messanschlüssen.Diese Elemente ermöglichen es, verschiedene Funktionen auszuführen, einschließlich Messung der Gleichstromspannung (DCV), Wechselstromspannung (ACV), Gleichstrom (DCA), Wechselstrom (ACA) und Widerstand (ω).Moderne digitale Multimeter (DMMs) sind häufig mit zusätzlichen Merkmalen ausgestattet, wie z. B. die Fähigkeit, Kapazität, Häufigkeit und Temperatur zu messen und ihre Funktionalität weiter auszubauen.

Die Verwendung eines Multimeters ist unkompliziert.Stellen Sie zunächst fest, ob Sie Spannung, Strom oder Widerstand messen müssen.Stellen Sie das Auswahl -Zifferblatt auf die entsprechende Funktion ein, schließen Sie den Test mit der Schaltung an und beobachten Sie die Ergebnisse auf der digitalen Anzeige.Die Messungen werden in Standardeinheiten deutlich dargestellt - Volt (V) für Spannung, Ampere (a) für Strom und Ohm (ω) für den Widerstand - es ist leicht zu analysieren und zu interpretieren.

Hinweis: Stellen Sie das Gerät immer auf den höchsten erwarteten Bereich ein, wenn der Messwert ungewiss ist.Diese Vorsichtsmaßnahme verhindert Überlast und mögliche Schäden.

Kondensatorsymbole erkennen

Kondensatorsymbole in Schaltplänen verstehen

Kondensatorsymbole in Schaltplänen sind standardisiert, um die Komponentenidentifizierung zu vereinfachen.Die häufigste Darstellung zeigt zwei parallele Linien, die die Kondensatorplatten symbolisieren, wobei ein Spalt das dielektrische Material anzeigt.Für polarisierte Kondensatoren wird eine der Linien oft gekrümmt oder von einem "+" oder "-" -Symbol begleitet, das die Polarität bedeutet.Kondensatoren sind häufig mit Bezeichnungen wie "C", "CN", "TC" oder "BC" gekennzeichnet, um ihre spezifischen Rollen oder Typen in der Schaltung zu bezeichnen.

Jeder Kondensatortyp hat ein eigenes Symbol:

Abbildung 4. Kondensatorsymbole

• Nicht-Polar-Kondensatoren: Sie werden durch zwei gerade parallele Linien dargestellt, sie können in eine beliebige Richtung verbunden werden und werden in Anwendungen verwendet, die Vielseitigkeit erfordern.

• Polarisierte Kondensatoren: Wie elektrolytische Kondensatoren werden diese mit unterschiedlichen positiven und negativen Leitungen gezeigt, die eine korrekte Orientierung für den Betrieb erfordern.

• Variable Kondensatoren: Identifiziert durch einen Pfeil, der eine der parallelen Linien überquert und deren einstellbare Kapazität bedeutet.

Finden des Kondensatorsymbols auf einem Multimeter

Um die Kapazität zu messen, muss Ihr Multimeter diese Funktion unterstützen, da nicht alle Modelle Kapazitätsmessung enthalten.Moderne digitale Multimeter (DMMs) bieten typischerweise diese Fähigkeit und bieten eine Vielseitigkeit für elektrische Tests.

Die Kapazität wird in Faraden gemessen, die normalerweise in Mikrofarads (μF), Nanofaraden (NF) oder Picofarads (PF) angezeigt werden.Bei Multimetern wird das Kondensatormesssymbol häufig dargestellt durch:

• Eine grundlegende Kondensatorgrafik: Zwei parallele Linien oder ein ähnliches Design.

• Der Buchstabe "F": FARADS, die Messeinheit.

Befolgen Sie diese Schritte, um das Kondensatorsymbol auf Ihrem Multimeter zu lokalisieren und zu verwenden:

• Überprüfen Sie das Zifferblatt oder die Tasten: Suchen Sie nach einem Abschnitt, der mit dem Kondensatorgrafik oder "F" -Symbol gekennzeichnet ist.

• Stellen Sie den Multimeter auf den Kapazitätsmodus ein: Drehen Sie das Zifferblatt oder drücken Sie die entsprechende Taste, um diesen Modus zu aktivieren.

• Bestätigen Sie die Anzeige: Stellen Sie sicher, dass der Bildschirm Kapazitätseinheiten wie μF, NF oder PF zeigt. Die Überprüfung des Multimeters ist bereit, die Kapazität zu messen.

Kondensatoren mit Multimeter messen

Die Messung eines Kondensators mit einem Multimeter ist einfach, vorausgesetzt, Sie befolgen die ordnungsgemäßen Vorbereitungs- und Sicherheitsmaßnahmen.Hier finden Sie eine verbesserte Schritt-für-Schritt-Anleitung, um präzise Lesungen und sichere Handhabungen zu gewährleisten.

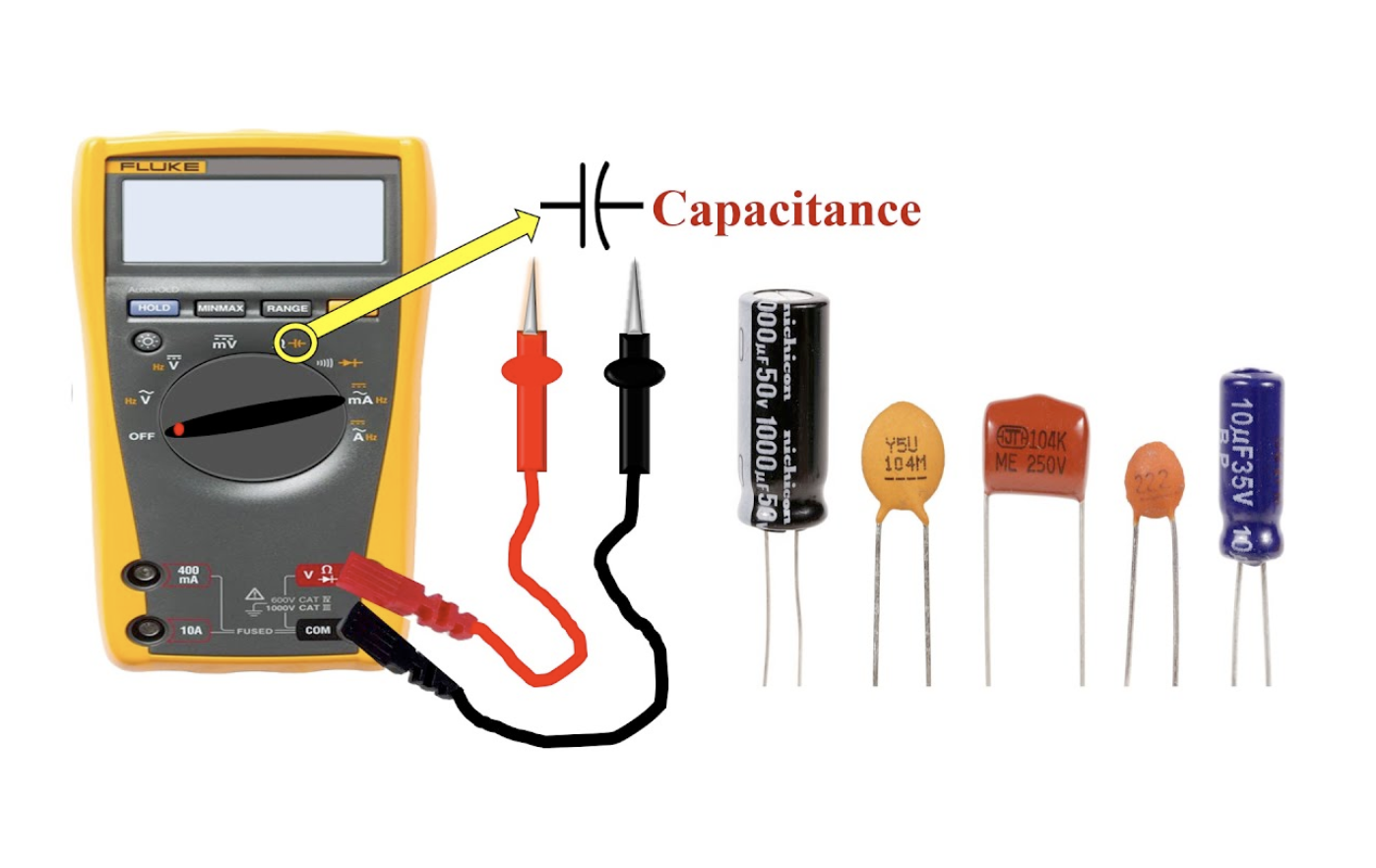

Abbildung 5. Kondensatoren mit Multimeter messen

Überprüfen Sie die Multimeterfunktion

Bestätigen Sie, dass Ihr Multimeter die Kapazität messen kann.Moderne digitale Multimeter (DMMs) haben normalerweise diese Funktion, die durch ein Kondensatorsymbol (zwei parallele Linien) oder den Buchstaben "F" (für Farads) angezeigt wird.Ohne diese Funktion ist keine Kapazitätsmessung möglich.

Die Schaltung ausschalten

Schalten Sie die Leistung aus und trennen Sie den Kondensator von der Schaltung.Die Restspannung im Kondensator oder im angeschlossenen Schaltkreis kann das Multimeter schädigen und Sicherheitsrisiken darstellen.

Den Kondensator entladen

Kondensatoren können auch nach der Trennung elektrische Energie speichern, sodass die Entladung von wesentlicher Bedeutung ist.

• Verwenden Sie einen Widerstand, um die Kondensatorklemmen zu verbinden und die Energie allmählich abzuleiten.

• Alternativ, wenn keine Spannung bestehen bleibt, schließen Sie die Terminals mit einem isolierten Werkzeug sorgfältig aus.

• Gehen Sie immer vorsichtig mit Kondensatoren um, da eine unsachgemäße Entladung zu Verletzungen oder Ausrüstungsschäden führen kann.

Stellen Sie den Multimeter auf den Kapazitätsmodus ein

Drehen Sie das Multimeter -Zifferblatt in die Kapazitätsmesseinstellung.Dieser Modus ist normalerweise mit einem Kondensatorsymbol oder dem Buchstaben "F" gekennzeichnet.Überprüfen Sie das Display, um sicherzustellen, dass es für die Kapazitätsmessung bereit ist.

Schließen Sie die Sonden an den Kondensator an

Befestigen Sie die Sonden sicher an den Kondensatorterminals:

• Für polarisierte Kondensatoren (z. B. elektrolytische Kondensatoren) verbinden Sie die rote (positive) Sonde mit dem positiven Anschluss und der schwarzen (negativen) Sonde mit dem negativen Anschluss.

• Bei nicht polarisierten Kondensatoren spielt die Sondenorientierung keine Rolle.

Nehmen Sie die Messung

Der Multimeter zeigt den Kapazitätswert in Einheiten wie Mikrofarads (µF), Nanofarads (NF) oder Picofarads (PF) ab, abhängig von den Spezifikationen des Kondensators.Vergleichen Sie das Lesen mit dem Wert des Kondensators, um seinen Zustand zu bewerten.

Trennen und abschließen

Nachdem die Messung festgestellt wurde:

• Trennen Sie die Multimeter -Sonden.

• Speichern Sie den Kondensator sicher.

• Schalten Sie das Multimeter aus, um die Akkulaufzeit zu erhalten.

Sicherheitshinweise: Priorisieren Sie die Sicherheit beim Umgang mit Kondensatoren immer.Selbst wenn sie von der Stromverbindung getrennt sind, können Kondensatoren eine Gebühr behalten.Das ordnungsgemäße Ableiten des Kondensators schützt vor versehentlichen Schocks und Ausrüstungsschäden.

Warum digitale Multimeter verwenden?

Digitale Multimeter gehen über einfache Spannungsmessungen hinaus - sie messen auch Strom und Widerstand, die drei kritischen Parameter für die Diagnose und Fehlerbehebung elektronischer Systeme.Diese Vielseitigkeit macht DMMs für Aufgaben, die von der grundlegenden Wartung bis zur detaillierten Schaltungsanalyse reichen, unverzichtbar.

Was digitale Multimeter auszeichnet, ist ihr Präzision und ihr benutzerfreundliches Design.Im Gegensatz zu analogen Multimetern, die die Interpretation von Nadelpositionen auf einer Skala erfordern, zeigen DMMS genaue numerische Messwerte auf einem Bildschirm an.Dies beseitigt Vermutungen, reduziert Fehler und gewährleistet zuverlässige Ergebnisse, insbesondere wenn es um sensible Elektronik geht, wenn selbst kleinere Ungenauigkeiten erhebliche Konsequenzen haben können.Mit ihrer unübertroffenen Genauigkeit sind digitale Multimeter zum Werkzeug geworden.Egal, ob Sie einen Fehler in einem einfachen Schaltkreis diagnostizieren oder ein komplexes elektronisches System fein abtun, ein DMM liefert schnelle, präzise und problemfreie Messungen und verfestigt seine Rolle als Eckpfeiler in der modernen Elektronikarbeit.

Kondensatormessungsprobleme und ihre Lösungen

Die Messung von Kondensatoren mit einem Multimeter ist im Allgemeinen einfach, aber bestimmte häufige Probleme können die Genauigkeit behindern und möglicherweise die Ausrüstung beschädigen.Das Verständnis dieser Probleme und ihrer Lösungen ist der Schlüssel zu effektivem Test.

Kondensator nicht vollständig entladen

Stellen Sie immer sicher, dass der Kondensator vor dem Testen vollständig entladen ist.Die Restspannung kann den Multimeter beschädigen oder zu ungenauen Messwerten führen.Verwenden Sie einen Widerstand oder ein ordnungsgemäßes Entladungsinstrument, um vor dem Fortfahren eine gespeicherte Ladung sicher zu beseitigen.

Kapazitätswert über den Messbereich hinaus

Wenn die Kapazität des Kondensators den Bereich des Multimeter -Bereichs überschreitet, wird möglicherweise keine Lesart angezeigt oder einen falschen Wert bereitgestellt.Verwenden Sie für solche Fälle ein Gerät mit einer höheren Messkapazität wie einem speziellen Kapazitätsmessgerät.

Beschädigte oder gealterte Kondensatoren

Kondensatoren, die beschädigt sind oder sich im Laufe der Zeit verschlechtert haben, können inkonsistente oder keine Messwerte aufweisen.Diese Kondensatoren verlieren häufig ihre Funktionalität und erfordern in der Regel eher Ersatz als weitere Tests.

Umgekehrte Polarität in polaren Kondensatoren umgekehrt

Bei polarisierten Kondensatoren wie Elektrolytypen ist die ordnungsgemäße Polarität von entscheidender Bedeutung.Die Umkehrung der positiven und negativen Klemmen kann den Kondensator schädigen und zu ungenauen oder keine Messungen führen.Schließen Sie die Sonden immer an die richtigen Klemmen an.

Falsche Multimeter -Einstellungen

Stellen Sie das Multimeter auf den richtigen Modus für die Messung der Kapazität ein, die typischerweise mit einem Kapazitätsymbol (wie "f" markiert ist.Falsche Einstellungen verhindern genaue Messwerte.Überprüfen Sie die Zifferblatt- oder Schaltflächenkonfiguration, bevor Sie den Test starten.

Durch die Behandlung dieser gemeinsamen Probleme können Sie genaue Messungen sicherstellen und sowohl den Multimeter als auch den Kondensator schützen.Richtige Vorbereitung, korrekte Einstellungen und Liebe zum Detail machen Kondensator, die einen zuverlässigen und sicheren Prozess testen.

Abschluss

Kondensatoren und Multimeter sind unverzichtbare Werkzeuge in der Elektronik und arbeiten zusammen, um sicherzustellen, dass Schaltungen effizient und genau funktionieren.Durch das Verständnis von Kondensatorsymbolen, das Beherrschen von Multimeterfunktionen und nach ordnungsgemäßen Sicherheits- und Messtechniken können Sie mit elektrischen Systemen sicher diagnostizieren und beheben.Egal, ob Sie ein Anfänger sind, das die Grundlagen lernt oder ein erfahrener Techniker, der fortschrittliche Schaltkreise fein abtun ist, diese Fähigkeiten erleichtern Ihre Arbeit einfacher und genauer.Mit Übung und Liebe zum Detail maximieren Sie die Zuverlässigkeit Ihrer elektronischen Systeme und die Tools, auf die Sie sich verlassen.

Häufig gestellte Fragen [FAQ]

1. Warum ist das Erkennen von Kondensatorsymbolen in Multimetern wichtig?

Das Verständnis der Kondensatorsymbole sorgt für eine genaue Verwendung des Multimeters für Kapazitätstests.Die Fehlinterpretation der Symbole oder die Verwendung der falschen Einstellung kann zu ungenauigen Ergebnissen, potenziellen Schäden am Multimeter oder Fehlern bei der Diagnose von Schaltkreisproblemen führen.

2. Können alle Multimeter die Kapazität messen?

Nein, nicht alle Multimeter haben Kapazitätsmessfunktionen.Diese Funktion ist in der Regel auf modernen digitalen Multimetern (DMMs) erhältlich.Wenn Ihr Multimeter diese Funktion nicht hat, benötigen Sie ein spezialisiertes Kapazitätsmesser für solche Messungen.

3. Kann ein schlechter Kontakt mit den Sonden die Genauigkeit der Kondensatormessung beeinflussen?

Ja, schlechter Sondenkontakt kann zu schwankenden oder falschen Messwerten führen.Stellen Sie sicher, dass die Sonden sauber und fest mit den Terminals des Kondensators verbunden sind, um genaue Ergebnisse zu erzielen.

4. Was passiert, wenn ich die falsche Multimeter -Einstellung für die Kapazität verwende?

Die Verwendung einer falschen Einstellung kann genaue Messungen verhindern und sogar den Multimeter beschädigen.Überprüfen Sie immer, ob sich das Gerät im Kapazitätsmodus befindet, bevor Sie fortfahren.

5. Warum sind Multimeter -Handbücher für das Verständnis von Kondensatorsymbolen wichtig?

Multimeter -Designs und -Symbole variieren je nach Modell.Die Beratung des Benutzerhandbuchs enthält spezifische Anweisungen zum Identifizieren und Verwenden der Funktionsmessfunktion des Kapazitätsmessung effektiv.
