Die Dual Inline-Verpackung (DIP) ist eine grundlegende Technologie in der Elektronikindustrie, die für seine einfache und zuverlässige Methode zur Verpackung integrierter Schaltungen allgemein anerkannt ist.Die DIP -Verpackung ist durch seine rechteckige Form und die doppelten Metallnadeln gekennzeichnet und spielt eine wichtige Rolle bei der Entwicklung und Proliferation verschiedener elektronischer Komponenten und Geräte.Diese Verpackungsmethode entstand in den 1970er Jahren und spielt aufgrund ihrer Benutzerfreundlichkeit, Haltbarkeit und Vielseitigkeit in zahlreichen Anwendungen weiterhin eine wichtige Rolle.

Katalog

Dual Inline Package

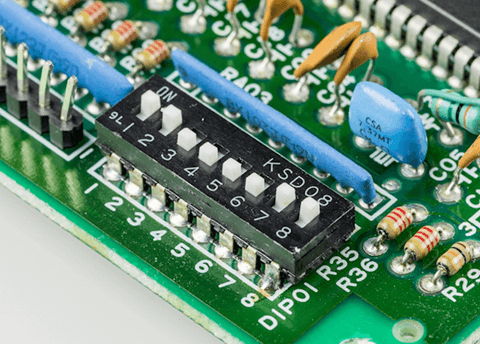

Abbildung 1: Dual Inline -Paket

Was ist ein Dual -Inline -Paket (DIP)?

Das Dual -Inline -Paket, das allgemein als DIP oder DIL bezeichnet wird, ist eine Methode zur Verpackung integrierter Schaltungen.Dieser Verpackungsstil verfügt über eine rechteckige Form mit zwei parallelen Reihen von Metallnadeln auf beiden Seiten.Diese Stifte sind für das Einfügen in eine DIP -Steckdose ausgelegt und ermöglichen eine sichere und zuverlässige Konnektivität auf einer Leiterplatte.DIP -Pakete werden aufgrund ihrer Einfachheit und Benutzerfreundlichkeit häufig in einer Vielzahl elektronischer Komponenten verwendet.

Komponenten, die diese Verpackungsmethode verwenden, werden häufig mit dem Begriff "Dipn" bezeichnet, wobei "n" die Anzahl der Stifte bedeutet.Beispielsweise wird eine integrierte Schaltung mit vierzehn Stiften als DIP14 bezeichnet.Diese einfache Namenskonvention hilft bei der einfachen Identifizierung und Kategorisierung verschiedener integrierter Schaltkreise basierend auf der Anzahl der Pin.DIP14 -Schaltungen werden in den Diagrammen üblicherweise dargestellt, um eine klare visuelle Darstellung ihres Layouts und ihrer Struktur zu ergeben.

Der rechteckige Formfaktor von DIP-Paketen und deren Doppelreihen-Pin-Konfiguration macht sie für Prototyping und kleinräumige Produktion sehr geeignet.Ihr Design stellt sicher, dass jeder Stift für das Löten oder Einfügen in eine Steckdose leicht zugänglich ist und so die schnelle Baugruppe und das Testen elektronischer Schaltungen erleichtert.DIP -Pakete bleiben in vielen Anwendungen eine bevorzugte Wahl aufgrund ihrer Haltbarkeit, einfacher Handhabung und Kompatibilität mit einer Vielzahl elektronischer Geräte.

What is a Dual Inline Package (DIP)?

Abbildung 2: Was ist ein Dual -Inline -Paket (DIP)?

Merkmale

Das Dual Inline-Paket (DIP) eignet sich besonders gut zum Löten durch Löcher auf gedruckten Leiterplatten (PCBs) und bietet eine einfache und effiziente Betriebsmethode.Dieser Verpackungsstil ermöglicht eine sichere und zuverlässige Anhaftung an der PCB, was ihn ideal für eine Vielzahl elektronischer Anwendungen macht.Eine der bemerkenswerten Merkmale der Dip -Verpackung ist das größere Verhältnis zwischen dem Chipbereich und dem Verpackungsbereich, was zu einem relativ größeren Volumen im Vergleich zu anderen Verpackungsmethoden führt.Diese erhöhte Größe kann komplexere Schaltkreise und Komponenten aufnehmen.

In der Vergangenheit verwendeten einige der frühesten zentralen Verarbeitungseinheiten (CPUs), wie die 4004, 8008, 8086 und 8088, DIP -Verpackung.Diese CPUs könnten entweder in einen Schlitz auf dem Motherboard eingefügt oder direkt über die beiden Stecknadeln auf dem Paket gelötet werden.Diese Flexibilität machte eine beliebte Wahl während der frühen Entwicklung von Computerhardware.Darüber hinaus hat sich die Dip -Verpackung zu Variationen wie dem Schrumpfdip (SDIP) entwickelt, das eine sechsmal höhere Stiftdichte als Standard -Dip aufweist, die kompaktere Designs ohne Opferfunktionalität ermöglicht.

Darüber hinaus ist DIP eine Abkürzung, die auch für DIP -Schalter verwendet wird, die manuell betätigte Schalter sind, um Konfigurationen auf elektronischen Geräten festzulegen.Die elektrischen Eigenschaften von Dip -Schalter umfassen eine getestete elektrische Lebensdauer des Umschalts 2000 -mal unter einer Spannung von 24 VDC und einen Strom von 25 mA.Wenn der Schalter nicht häufig umgeschaltet wird, kann er einen Nennstrom von 100 mA und eine Spannung von 50 VDC verarbeiten, während häufig umgeschaltete Schalter für 25 mA bei 24 VDC bewertet werden.Die Kontaktimpedanz für diese Schalter beträgt zunächst maximal 50 m Ω, was nach dem Test maximal 100 mΩ erhöhen kann.Die Isolationsimpedanz beträgt mindestens 100 mΩ bei 500 VDC, und die Spannungsstärke des Stellvertreters beträgt 500 VAC für eine Minute.Die interpolige Kapazität beträgt maximal 5PF, und die Schaltungskonfigurationen enthalten einzelne Kontaktauswahltypen wie DS (s) und DP (L).

Anzahl der Stifte und Abstand

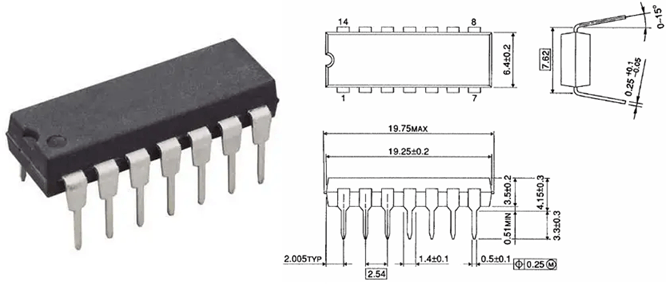

DIP -Konfigurationen für Dual Inline -Paket (DIP) halten sich üblicherweise an JEDEC -Standards, die spezifische Messungen für den Stiftabstand und den Zeilenabstand bestimmen.Der Standardabstand zwischen einzelnen Stiften beträgt 2,54 mm (0,1 Zoll) und erleichtert konsistente und zuverlässige Verbindungen auf gedruckten Leiterplatten.Der Abstand zwischen den beiden Stiftenreihen, die als Zeilenabstand bezeichnet werden, variiert je nach Anzahl der Stifte im Paket.Die am häufigsten auftretenden Reihenabstände sind 0,3 Zoll (7,62 mm) und 0,6 Zoll (15,24 mm).Es gibt auch andere, weniger verbreitete Reihenabstände wie 10,16 mm (0,4 Zoll) und 22,86 mm (0,9 Zoll).Zusätzlich haben einige Pakete einen Stiftabstand von 1,778 mm (0,07 Zoll) mit Reihenabständen von 0,3 Zoll, 0,6 Zoll oder 0,75 Zoll.

In der ehemaligen Länder der Sowjetunion und osteuropäischen Ländern wurden DIP -Pakete hergestellt, um den JEDEC -Standards in etwa gleichbedeutung zu entsprechen, wenn auch mit geringfügigen Unterschieden.Das metrische System wurde für den Stiftabstand verwendet, was zu einem Abstand von 2,5 mm anstelle des vom kaiserlichen Systems angegebenen 2,54 mm führte.Diese geringfügige Variation spiegelt die regionalen Fertigungspraktiken wider und hält gleichzeitig die Gesamtkompatibilität mit globalen Standards bei.

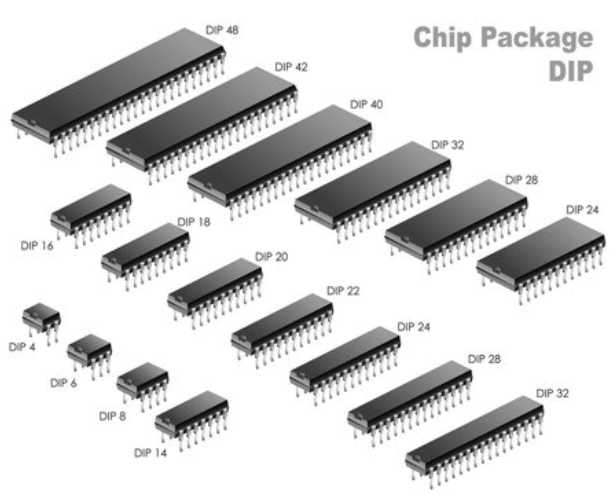

DIP -Pakete sind mit einer gleichmäßigen Anzahl von Stiften ausgelegt, die ausgewogene und symmetrische Verbindungen gewährleisten.Für Pakete mit einem Zeilenabstand von 0,3 Zoll reichen die gemeinsamen Pinzählungen zwischen 8 und 24, obwohl es nicht ungewöhnlich ist, Pakete mit nur 4 oder bis zu 28 Pins zu finden.Für einen Zeilenabstand von 0,6 Zoll betragen die typischen Pinzählungen 24, 28, 32 oder 40. DIP -Pakete finden sich jedoch auch mit 36, 48 oder 52 Pins, die komplexere Schaltkreise und Funktionen aufnehmen.

Hochdichte-Dip-Pakete, wie sie in bestimmten zentralen Verarbeitungseinheiten verwendet werden, können noch höhere Pinzählungen aufweisen.Zum Beispiel sind CPUs wie der Motorola 68000 und das Zilog Z180 mit 64 Stiften ausgestattet, was die Obergrenze der Pinzählungen für Standard-Dip-Packages darstellt.Diese umfangreiche Auswahl an PIN -Konfigurationen und -abstand zeigt die Vielseitigkeit von DIP -Paketen bei der Erfüllung der unterschiedlichen Anforderungen an das elektronische Design und die Herstellung.

Die Konsistenz des Stift- und Reihenabstands über verschiedene DIP -Pakete sorgt dafür, dass sie leicht in verschiedene elektronische Systeme integriert werden können und die Interoperabilität und Standardisierung in der Branche fördern.Diese Standardisierung vereinfacht den Entwurfsprozess und macht DIP -Pakete zu einer zuverlässigen Wahl für Prototyping und Produktion in der Elektronik -Engineering.

Number of Pins and Spacing

Abbildung 3: Anzahl der Stifte und Abstand

Verschiedene strukturelle Formen der Dip -Verpackung

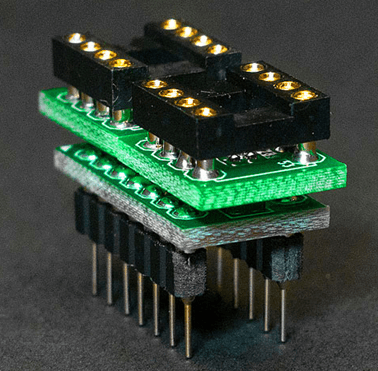

DIP-Konfigurationen (Dual Inline Package) sind in verschiedenen Architekturen erhältlich, um unterschiedliche Anforderungen und Anwendungen in der Elektronikbranche zu erfüllen.Jede Form hat einzigartige Eigenschaften, die es für einen bestimmten Anwendungsfall geeignet machen.Die Hauptstrukturformen von DIP-Paketen umfassen mehrschichtige Keramikdip, einschichtige Keramik-Dip und Bleirahmen-Dip.

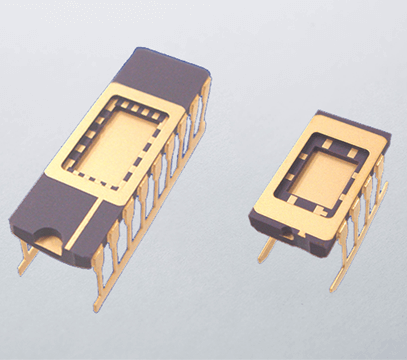

Mehrschichtige Keramik -Dips sind für ihre Robustheit und hohe Zuverlässigkeit bekannt.Diese Pakete bestehen aus mehreren Schichten von Keramikmaterial, die eine hervorragende thermische Stabilität und elektrische Isolierung bieten.Das mehrschichtige Design ermöglicht auch eine komplexere Routierung interner elektrischer Verbindungen, sodass es ideal für Hochleistungsanwendungen für Haltbarkeit und Präzision ist.Diese Dips werden typischerweise in Umgebungen verwendet, die eine hohe Zuverlässigkeit erfordern, wie z. B. Luft- und Raumfahrt und militärische Elektronik.

Andererseits weisen einschichtige Keramik-Dips eine einfachere Struktur im Vergleich zu Keramik-Dips mit mehreren Schichten auf.Während einschichtige Keramik-Dips möglicherweise nicht die gleiche interne Routing-Komplexität bieten, erhalten sie dennoch eine hervorragende thermische und elektrische Leistung.Das einfache Design macht es für eine Vielzahl von Anwendungen geeignet, insbesondere wenn die Kosteneffizienz ohne Kompromisse bei der Leistung berücksichtigt wird.Diese Pakete sind häufig in Unterhaltungselektronik und anderen kommerziellen Anwendungen zu finden.

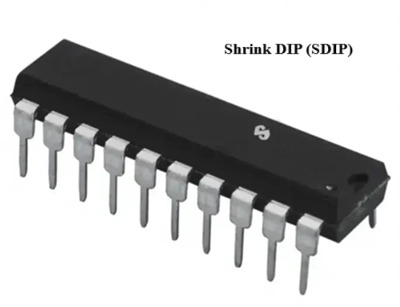

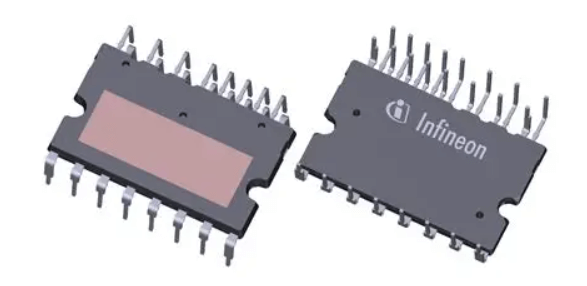

Leadframe-Dip ist eine weitere wichtige Kategorie, die verschiedene Varianten wie Glas-Keramik-Versiegeltypen, Kunststoffpaketstrukturen und keramische, niedrig melkte Glaspakete umfasst.Versiegelte Glas-keramische Versionen verwenden einen Bleirahmen, der an ein Glas-Keramikmaterial gebunden ist, um eine luftdichte Dichtung bereitzustellen, wodurch interne Komponenten vor Umweltfaktoren wie Feuchtigkeit und Verunreinigungen geschützt werden.Dieser Typ wird normalerweise in rauen Umgebungen verwendet, in denen ein starker Schutz erforderlich ist.

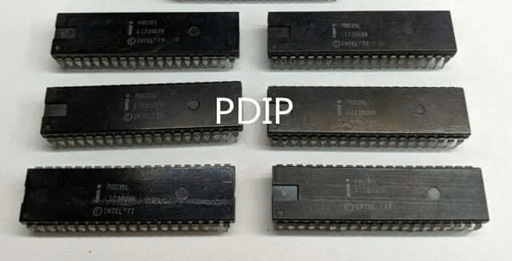

Durch ihre Kosteneffizienz und einfache Herstellung werden häufig ein Plastikpaket-Leadframe-Dips verwendet.Die plastische Einkapselung bietet einen ausreichenden Schutz für die internen Komponenten, während sie leicht und langlebig sind.Diese Art von Dip wird häufig in Unterhaltungselektronik, Automobilanwendungen und anderen Bereichen verwendet, in denen hochvolumige und wirtschaftliche Produktion erforderlich ist.

Keramische, niedrig melkte Glasverpackungstypen kombinieren die Vorteile von Keramikmaterialien mit niedrigen Temperaturversiegelungsprozessen.Dieser Ansatz sorgt für ein zuverlässiges Siegel und minimiert die thermische Belastung der Komponenten während der Herstellung.Diese Pakete werden häufig in speziellen Anwendungen verwendet, die eine hohe Zuverlässigkeit und Feinhandhabung von Komponenten erfordern.

Jede strukturelle Form der DIP -Verpackung bietet einzigartige Vorteile und macht DIP eine vielseitige und anpassbare Option für eine Vielzahl von elektronischen Design- und Fertigungsanforderungen.Die Vielfalt der Dip -Strukturen stellt sicher, dass Designer das am besten geeignete Paket für ihre spezifische Anwendung, Ausgleichsfaktoren wie Leistung, Kosten und Umwelteignung auswählen können.Diese Anpassungsfähigkeit verfestigt die Position von DIP als grundlegende Technologie in der Elektronikindustrie.

Different Structural Forms of DIP Packaging

Abbildung 4: verschiedene strukturelle Formen der Dip -Verpackung

Vorteile des Dip

Die DIP -Technologie (Dual Inline Package) bietet mehrere Vorteile, die es seit vielen Jahrzehnten zu einer beliebten Wahl in der Elektronikindustrie gemacht haben.Einer der Hauptvorteile der DIP -Verpackung ist die Löten.Die Überliege-Montage-Technologie, die ein Kennzeichen von DIP-Paketen ist, vereinfacht den Lötprozess erheblich.Unabhängig davon, ob das Löten manuell oder automatisierte Systeme verwendet wird, sorgt das Durchschnitts-Loch-Design für eine robuste und zuverlässige Verbindung zwischen der Komponente und der gedruckten Leiterplatte (PCB).Diese Lötung erleichtert nicht nur eine effiziente Baugruppe, sondern macht DIP-Pakete auch zu einer hervorragenden Wahl für Prototyping und kleiner Produktion.

Ein weiterer bedeutender Vorteil der DIP -Verpackung ist die Zugänglichkeit.Die Stifte an Dip -Komponenten sind leicht zugänglich, was sie ideal zum Testen, Fehlerbehebung und Sockelung macht.Mit dieser Zugänglichkeit können Ingenieure und Techniker Probleme schnell diagnostizieren und beheben, ohne dass komplexe Geräte oder Verfahren erforderlich sind.Das unkomplizierte Stiftlayout vereinfacht auch den Prozess der Integration von DIP -Komponenten in verschiedene Schaltungskonstruktionen und macht sie zu einer vielseitigen Option für eine Vielzahl von Anwendungen.

Zuverlässigkeit ist eine weitere wichtige Stärke von Dip-Packages.Die durchläufige Befestigungsmethode bietet eine sichere mechanische Verbindung, die gegen mechanische Spannung und Vibration sehr resistent ist.Diese robuste Verbindung stellt sicher, dass die Tauchkomponenten selbst in herausfordernden Umgebungen sicher an der PCB angeschlossen bleiben.Diese Zuverlässigkeit ist besonders wichtig in Anwendungen, bei denen Komponenten physischer Belastung oder Bewegung unterliegen, z. B. in der Automobil- oder Industrieelektronik.Der sichere Anhang verbessert auch die Langlebigkeit und Haltbarkeit des Endprodukts und verringert die Wahrscheinlichkeit von Verbindungsfehlern im Laufe der Zeit.

Darüber hinaus verbessert die Dual-Row-Pin-Konfiguration von DIP-Paketen ihre Stabilität und Ausrichtung auf der PCB.Dieses Design minimiert das Risiko einer Fehlausrichtung während der Montage und sorgt dafür, dass die Komponenten für eine optimale Leistung korrekt positioniert sind.Die einfache Handhabung und Platzierung von DIP -Komponenten trägt auch zur Gesamteffizienz des Herstellungsprozesses bei, wodurch die für die Montage erforderliche Zeit und Aufwand verringert werden.

Die Vorteile der DIP -Verpackung - Löten, Zugänglichkeit und Zuverlässigkeit - sind eine hochwirksame und weit verbreitete Technologie in der Elektronikbranche.Die Kombination aus unkomplizierter Montage, robusten Verbindungen und einfache Fehlerbehebung unterstützt weiterhin seine Relevanz sowohl für historische als auch für zeitgenössische elektronische Designs.Die dauerhafte Popularität von Dip -Paketen unterstreicht ihre Bedeutung als grundlegende Technologie für die Entwicklung und Produktion elektronischer Geräte.

Ausrichtung und PIN -Nummerierung

Die richtige Ausrichtung und PIN -Nummerierung sind für die ordnungsgemäße Funktion und Integration von DIP -Komponenten (Dual Inline -Paket) in elektronische Schaltungen erforderlich.Beim Umgang mit einer DIP -Komponente wird die Ausrichtung typischerweise durch eine Kerbe an einem Ende des Pakets identifiziert.Die Positionierung der Komponente mit dieser Kerbe nach oben ist erforderlich, um die Stifte korrekt zu identifizieren und zu nummerieren.

In dieser Standardausrichtung ist der oberste Stift auf der linken Seite des Pakets als Pin 1 bezeichnet. Aus Pin 1 wird die Nummerierung gegen den Uhrzeigersinn um das Paket abgehalten.Dieser methodische Ansatz zur PIN -Nummerierung gewährleistet Konsistenz und Genauigkeit beim Entwerfen und Zusammenbau elektronischer Schaltungen.Darüber hinaus enthalten einige DIP -Pakete einen kleinen Punkt oder eine Markierung neben Pin 1, die einen visuellen Hinweis zur Verfügung stellen, um die korrekte Ausrichtung und die Pin -Identifizierung weiter zu unterstützen.

Um dieses Konzept mit einem Beispiel zu veranschaulichen, betrachten Sie einen DIP14 -integrierten Schaltkreis.Wenn die Identifikationskerbe nach oben ist, werden die Stifte auf der linken Seite des Pakets nacheinander von oben nach unten nummeriert. BeginnVon der Packung sind die Stifte von unten nach oben nummeriert, beginnend mit Pin 8 unten und endet mit Pin 14 oben.Diese systematische Nummerierung vermeidet Verwirrung und stellt sicher, dass jeder Stift mit dem entsprechenden Punkt in der Schaltung verbunden ist.

Eine ordnungsgemäße Ausrichtung und PIN -Nummerierung sind nicht nur erforderlich, um korrekte elektrische Verbindungen, sondern auch zur Fehlerbehebung und -prüfung sicherzustellen.Eine falsche PIN -Nummerierung oder Fehlausrichtung kann zu Komponenten- und Schaltkreisfehlern oder Beschädigungen führen.Daher erhöht die Einhaltung dieser Standardpraktiken in Bezug auf Orientierung und PIN -Anzahl die Zuverlässigkeit und Effizienz elektronischer Konstruktionen.

Darüber hinaus vereinfacht diese Standardisierung der Ausrichtung und der PIN -Nummerierung über verschiedene DIP -Pakete die Lernkurve für Ingenieure und Techniker.Es ermöglicht ihnen, verschiedene DIP -Komponenten schnell und genau zu identifizieren und mit ihren spezifischen Anwendungen zu arbeiten.Diese Konsistenz ist besonders in Bildungsumgebungen und in Branchen von Vorteil, in denen schnelle Prototypen und iterative Designprozesse häufig vorkommen.

Orientation and Pin Numbering

Abbildung 5: Ausrichtung und PIN -Nummerierung

Geschichte der Dip -Verpackung

Das Dual Inline -Paket (DIP) wurde in den 1970er Jahren eingeführt und wurde über ein Jahrzehnt vor dem Aufstieg der Oberflächenmontage -Technologie (SMT) schnell zu einem Standard für elektronische Komponenten.Das DIP -Paket verfügt über ein Kunststoffgehäuse, in dem der Halbleiterstempel und zwei parallele Reihen elektrischer Stifte, die als Bleirahmen bezeichnet werden und die sich nach außen erstrecken, für die Verbindung zu einer gedruckten Leiterplatte (PCB) nach außen erstrecken.Diese Konfiguration machte die Dip -Komponenten leicht zu handhaben, zu löten und in verschiedene elektronische Designs zu integrieren.

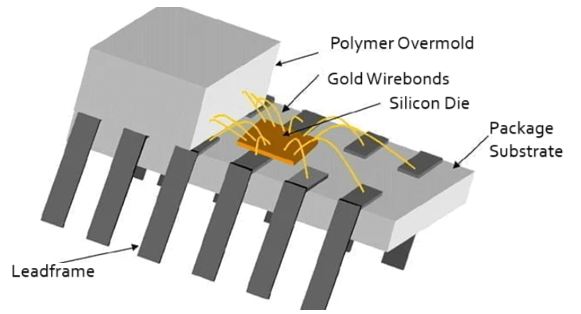

Die innere Struktur einer Dip -Komponente umfasst die Halbleiterdurde, die durch feine Bindungsdrähte mit den Bleirahmen verbunden wird.Diese Drähte stellen sicher, dass die elektrischen Signale effizient von der Sterbe zum Lokbon wandern können.Diese Methode zur Verbindung des Würfels mit den externen Bleirahmen wird als Bleibindung bezeichnet.Die Bleirahmen werden dann in Löcher auf der Löcher eingesetzt und an Ort und Stelle gelötet, wodurch eine starke mechanische und elektrische Verbindung hergestellt wird.

Die Entwicklung des DIP-Pakets kann auf Fairchild Semiconductor zurückgeführt werden, das diese innovative Verpackungsmethode 1964 einführte. Das Design des DIP-Pakets wurde schnell zu ikonisch, gekennzeichnet durch seine Zuverlässigkeit und Kosteneffizienz.Die Verwendung eines Plastikharzes zum Abdichten der Würfel bot einen hervorragenden Schutz vor Umweltfaktoren, um die Langlebigkeit und Haltbarkeit der Komponenten zu gewährleisten.Dieses robuste Design machte DIP -Pakete für viele frühe Halbleiter zu einer beliebten Wahl und setzte einen Standard für zukünftige elektronische Verpackungsmethoden.

Eine der bemerkenswertesten frühen Anwendungen des DIP -Pakets war im Intel 8008, einem der ersten modernen Mikroprozessoren.Der 8008 mit seiner DIP -Verpackung veranschaulicht die Praktikabilität und Effizienz dieses Designs, was zu seiner weit verbreiteten Einführung in der Branche beitrug.Das visuelle Erscheinungsbild von Dip -Komponenten, die aufgrund ihrer hervorstehenden Stifte häufig kleinen Spinnen ähneln, wurde zu einem vertrauten Anblick in der Elektronik.

Das dauerhafte Erbe der Dip -Verpackung liegt in seiner Einfachheit und Wirksamkeit, die eine einfache Montage und Wartung elektronischer Geräte ermöglicht.Während die Oberflächenmontage-Technologie in vielen Anwendungen weitgehend ersetzt hat, bleibt der Einfluss der DIP-Verpackung in der fortgesetzten Verwendung von Durchläuf-Komponenten in bestimmten Kontexten deutlich.Die Geschichte der Dip -Verpackung zeigt eine entscheidende Zeit in der Entwicklung des elektronischen Designs, in dem Innovationen in der Verpackung erheblich zum Wachstum und zur Entwicklung der Halbleiterindustrie beitrugen.

History of DIP Packaging

Abbildung 6: Geschichte der Dip -Verpackung

Anwendungen von Dip

Die DIP -Technologie (Dual Inline Package) findet eine weit verbreitete Anwendung in verschiedenen elektronischen Komponenten und Geräten.Integrierte Schaltkreise (ICs) werden aufgrund ihres robusten Designs und ihrer Benutzerfreundlichkeit häufig in DIP -Verpackungen untergebracht.Zusätzlich verwenden andere Komponenten wie DIP-Schalter, LEDs, sieben Segment-Anzeigen, Streifenanzeigen und Relais üblicherweise die DIP-Verpackung.Im Bereich der Computerhardware und anderer elektronischer Geräte werden häufig differenzierte Anschlüsse verwendet, um zuverlässige und einfache Verbindungen zu gewährleisten.

Applications of DIP

Abbildung 7: DIP -Anwendungen

Die Ursprünge der Dip -Verpackung verfolgen bis 1964, als Bryant Buck Rogers aus schnellem Halbleiter die erste Komponente mit 14 Stiften erfand und der heutigen Dip -Verpackung ähnelte.Die rechteckige Form dieser Komponenten im Vergleich zu den früheren runden Konstruktionen ermöglichte eine erhöhte Komponentendichte auf gedruckten Leiterplatten (PCBs).Dieses Design erleichterte nicht nur die effizientere Nutzung des Plattenraums, sondern machte auch DIP -Komponenten mit automatisierten Montagegeräten kompatibel.Durch die Nutzung von Wellenlötmaschinen konnten die Hersteller gleichzeitig Dutzende bis Hunderte von ICs auf einer Platine löten, gefolgt von Tests mit automatisierter Ausrüstung, wodurch die Notwendigkeit einer manuellen Arbeit minimiert wird.Obwohl DIP -Komponenten physisch größer sind als die integrierten Schaltkreise, die sie umhüllen, hat ihr Design erheblich zur Effizienz und Skalierbarkeit elektronischer Herstellungsprozesse beigetragen.

Trotz des Aufkommens der Surface Mount Technology (SMT) im späten 20. Jahrhundert, die kleinere und leichtere Komponenten ermöglichten, halten Dip -Komponenten in bestimmten Szenarien weiterhin relevant.Eine bemerkenswerte Anwendung ist in Prototyping -Schaltungen, bei denen DIP -Komponenten in Verbindung mit Brotboards verwendet werden.Dieses Setup ermöglicht das einfache Insertion und Entfernen von Komponenten, wodurch schnelles Experimentieren und Iterationen während der Entwurfsphase ermöglicht werden.Die Zugänglichkeit und Einfachheit von Dip-Komponenten macht sie für Bildungszwecke, kleine Projekte und erste Designtests von unschätzbarem Wert, bevor sie zu kompakteren SMT-Lösungen wechseln.

Darüber hinaus gewährleisten die Haltbarkeit und Zuverlässigkeit der DIP -Verpackung ihre fortgesetzte Verwendung in Umgebungen, in denen robuste mechanische Verbindungen unerlässlich sind.Während SMT Vorteile in Bezug auf Größe und Gewicht bietet, bleibt DIP eine bevorzugte Wahl für Anwendungen, die eine einfache Montage und Wartung erfordern.Diese dauerhafte Vielseitigkeit unterstreicht die wesentliche Rolle der DIP -Verpackung bei der Entwicklung des Designs und der Herstellung elektronischer Komponenten.

Abschluss

Zusammenfassend hat sich die Dual Inline-Verpackung (DIM) als dringend benötigte Technologie in der Elektronikwelt erwiesen, die eine leistungsstarke und anpassbare Lösung für integrierte Verpackungsschaltungen bietet.Die einfache Lötung, Zugänglichkeit und Zuverlässigkeit machen es zur ersten Wahl für eine Vielzahl von Anwendungen, von frühen Mikroprozessoren bis hin zu modernen Prototypen- und Bildungsprojekten.Verschiedene strukturelle Formen von DIP -Paketen entsprechen den unterschiedlichen Leistungs- und Kostenanforderungen, um ihre anhaltende Relevanz zu gewährleisten.Die Geschichte, Eigenschaften und die weit verbreitete Verwendung von Dip -Verpackungen unterstreichen ihren bedeutenden Beitrag zur Weiterentwicklung elektronischer Designs und Fertigung und unterstreichen ihr bleibendes Erbe in der Branche.






Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen PDIP und CDIP?

Der Hauptunterschied zwischen PDIP (Plastic Dual Inline -Paket) und CDIP (Keramik -Dual -Inline -Paket) liegt in den für ihren Körper verwendeten Materialien.PDIP verwendet geformtes Kunststoff, was es leicht und kostengünstig macht.Es wird häufig in der Unterhaltungselektronik verwendet, bei der Budgetbeschränkungen erheblich sind und die Betriebsumgebung nicht hart ist.Der Kunststoffkörper bietet einen ordentlichen Schutz für den inneren Chip, ist jedoch nicht so langlebig wie Keramik.

Auf der anderen Seite verwendet CDIP einen keramischen Körper, der robuster ist und einen besseren thermischen und mechanischen Schutz bietet.Keramikpakete werden in Anwendungen bevorzugt, die eine hohe Zuverlässigkeit erfordern und extremen Bedingungen wie Luft- und Raumfahrt und militärische Elektronik standhalten können.Das Keramikmaterial bietet überlegene Wärmeableitungen und Schutz vor Umweltfaktoren wie Feuchtigkeit und Temperaturschwankungen.

In praktischer Hinsicht wird beim Umgang mit einem PDIP festgestellt, dass sich das Paket leichter und etwas flexibler anfühlt.Im Gegensatz dazu fühlt sich ein CDIP schwerer und starrer an, was auf seine höhere Haltbarkeit hinweist.Beim Löten dieser Komponenten kann der Plastik des PDIP manchmal mehr verzeihend sein, während die Keramik des CDIP mit höheren Temperaturen ohne Verformung umgehen kann.

2. Was ist eine DIL -Steckdose?

Ein DIL-Socket oder ein Dual-In-Line-Socket wird verwendet, um integrierte Schaltkreise (ICs) auf eine Weise zu beherbergen, die eine einfache Installation und einen einfachen Austausch ermöglicht.Diese Steckdosen haben zwei parallele Reihen von Stiften in einem rechteckigen Gehäuse, die den Stiften des IC entsprechen.Die Stifte der DIL -Socket werden in die Löcher einer gedruckten Leiterplatte (PCB) eingeführt und an Ort und Stelle gelötet.

In der Praxis beinhaltet die Verwendung einer DIL -Sockel die Stifte des IC mit den Löchern der Steckdose und drückt sie sanft nach unten, bis sie sich sicher sitzt.Dieses Setup erleichtert es einfach, ICs ohne Löten auszutauschen, was beim Prototyping oder beim Testen verschiedener Chips besonders nützlich ist.DIL -Sockeln sind in verschiedenen PIN -Zählungen erhältlich, um verschiedenen ICs zu entsprechen und sicherzustellen, dass eine engagierte Anpassung und eine zuverlässige elektrische Verbindungen.

3. Was ist der Unterschied zwischen einem einzelnen Inline -Paket und einem Dual -Inline -Paket?

Der Hauptunterschied zwischen einem einzelnen Inline -Paket (SIP) und einem Doppel -Inline -Paket (DIP) ist die Konfiguration ihrer Stifte.Ein SIP hat eine einzelne Reihe von Stiften, während ein Dip zwei parallele Stiftereihen aufweist.

Ein SIP hat typischerweise bis zu 48 Pins mit einem Stiftstifte (Abstand zwischen Stiften) von 2,54 mm.Diese Single-Reis-Konfiguration macht SIPS enger, was Platz auf einer PCB sparen kann, sie kann jedoch mechanisch weniger stabil sein als mit Dips.

Dips, die entweder in Plastik- oder Keramikversionen erhältlich sind, haben zwei Stiftereihen, die entlang gegenüberliegender Seiten des Pakets verlaufen.Dieses Design bietet eine stabilere Montage und oft eine höhere Stiftzahl als Schlucke.Das Dual-Reis-Setup eines Dip ermöglicht eine sichere und ausgewogenere Verbindung zum PCB, wodurch es für viele integrierte Schaltkreise bevorzugt wird.

4. Was ist ein PDIP in Elektronik?

Ein PDIP (Plastic Dual Inline-Paket) ist eine Art Dip, bei dem Kunststoff für den Körper des Pakets verwendet wird.Es ist eine der häufigsten Verpackungsoptionen in der DIP -Kategorie.Das plastische, oft Epoxidharz oder Phenolharz bietet eine gute elektrische Isolierung und ist kostengünstig.

Im praktischen Einsatz werden PDIPs aufgrund ihrer geringen Kosten und angemessener Leistung in weniger anspruchsvollen Umgebungen in der Unterhaltungselektronik bevorzugt.Wenn Sie mit einem PDIP umgehen, werden Sie feststellen, dass er leicht und einfach auf einer Leiterplatte installiert ist.Der Kunststoffkörper ermöglicht ein einfaches Löten, und seine Haltbarkeit reicht normalerweise für die meisten täglichen elektronischen Anwendungen aus.

Wenn Sie mit PDIPs arbeiten, können Sie erwarten, dass sie in Standard -DIL -Sockets in Standard -DIL -Sockets passen, sodass sie während der Entwicklung oder Reparaturprozesse ausgetauscht werden können.Die Kunststoffkonstruktion bietet auch ein anständiges Schutz für den internen Chip und hält die Kosten niedrig. Deshalb sind PDIPs in der Elektronikindustrie so weit verbreitet.
