DC -Spannung erklärt: Unterschiede zwischen DC- und Wechselstromsymbolen

Die DC -Spannung oder die Gleichstromspannung ist der stetige Strom der elektrischen Energie in eine Richtung und macht es für Geräte und Systeme, die zuverlässige und konsistente Leistung benötigen, wesentlich.Im Gegensatz zur Wechselspannung, die die Richtung regelmäßig ändert, bietet die DC -Spannung eine stabile Energieversorgung, die alles von Smartphones und Computern bis hin zu Elektrofahrzeugen und Solarenergiesystemen versorgt.In diesem Artikel wird untersucht, was die DC -Spannung ist, wie sie funktioniert, seine Vorteile und wie sie mit der Wechselstromspannung verglichen wird, wodurch seine entscheidende Rolle in der modernen Technologie hervorgehoben wird.

Katalog

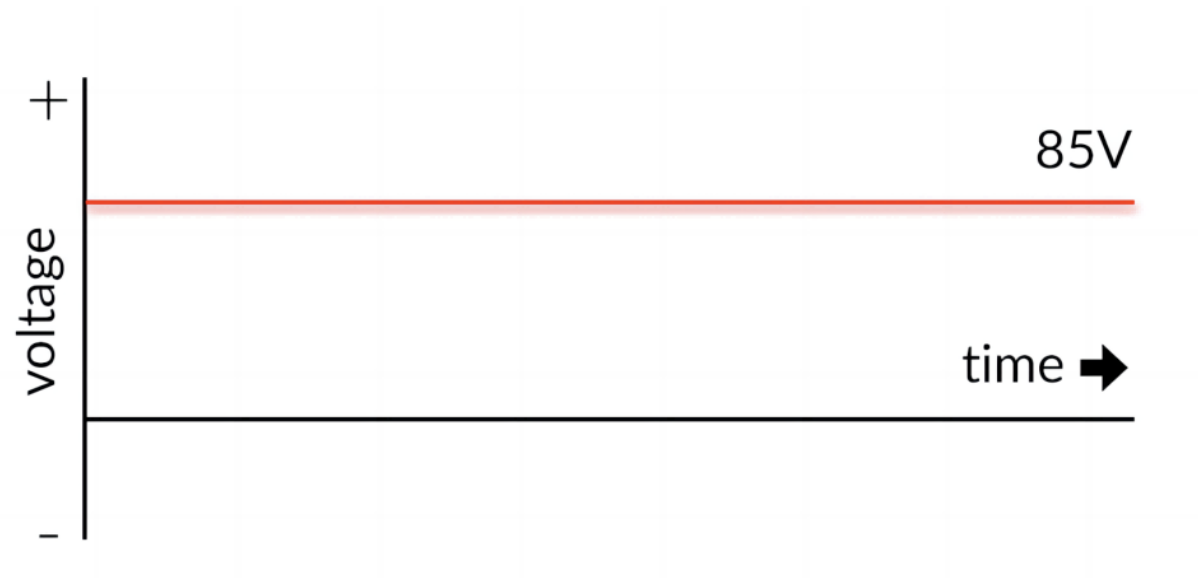

Abbildung 1. Gleichspannung

Was ist DC -Spannung?

DC -Spannung ist eine Form der elektrischen Leistung, die durch den unidirektionalen Stromfluss gekennzeichnet ist.Es gewährleistet eine konsistente und ununterbrochene Energieversorgung, was es für Systeme nützlich macht, die Stabilität fordern.Im Gegensatz zu AC, der seine Richtung abwechselt, behält die Gleichspannung einen konstanten Fluss bei, um Präzision und Vorhersehbarkeit zu gewährleisten.

Häufige Quellen für DC -Spannung umfassen Batterien, Solarzellen und andere dedizierte DC -Stromversorgungssysteme.Beispielsweise bietet eine Batterie eine feste Polaritätsspannung, die den stabilen Betrieb elektronischer Geräte unterstützt, um die kontinuierliche Energieversorgung zu gewährleisten.Diese Zuverlässigkeit ist für Schaltkreise und Systeme von entscheidender Bedeutung, die auf stetige Leistung beruhen.

DC -Spannungsfunktionen:

Die DC -Spannung ist für ihre Stabilität und konsistente Leistung bekannt.Im Gegensatz zur Wechselstromspannung, die die Richtung abwechselt und einer sinusförmigen Wellenform mit einer definierten Frequenz folgt, bleibt die Gleichspannung mit keinen regelmäßigen Veränderungen konstant.Dieser Mangel an Schwingung bedeutet, dass die DC -Spannung keine Frequenz hat und seine Wellenform als gerade Linie dargestellt wird.

Ein Schlüsselmerkmal der Gleichspannung ist die unidirektionale Leitfähigkeit, bei der Strom in einer einzigen, konsistenten Richtung fließt.Dies stellt eine stabile Energieversorgung sicher, die ideal für Anwendungen wie batteriebetriebene Geräte, Industriesysteme und Geräte, die einen ununterbrochenen Betrieb erfordern.Seine kontinuierliche und vorhersehbare Natur macht es zu einer zuverlässigen Wahl in Szenarien, in denen Stabilität kritisch ist.

DC -Spannungsvorteile:

Die DC -Spannung bietet erhebliche Vorteile und macht es zu einer bevorzugten Wahl in verschiedenen Anwendungen.Sein Hauptnutzen ist die hohe Stabilität.Im Gegensatz zur Wechselstromspannung, die aufgrund von Gitterfrequenzschwankungen schwanken kann, bleibt die Gleichspannung konstant und sorgt für einen zuverlässigen Betrieb.Diese Konsistenz ist besonders für Geräte und Systeme von entscheidender Bedeutung, die eine präzise Spannungsregelung erfordern.

Ein weiterer Vorteil ist sein niedriger Übertragungsverlust.Während der Leistungsübertragung erfährt die DC -Spannung im Vergleich zum Wechselstrom einen minimalen Energieverlust und verbessert die Effizienz, insbesondere über große Entfernungen.Dieses Merkmal reduziert die Betriebskosten und verbessert die Systemleistung.

Die Gleichspannung ist ebenfalls sehr anpassungsfähig.Durch Spannungsreglerschaltungen können Sie die DC -Spannung einfach einstellen, um die spezifischen Anforderungen zu erfüllen.Diese Flexibilität ermöglicht es ihm, eine breite Palette elektronischer Geräte zu versorgen, von tragbaren Geräten bis hin zu Industriemaschinen, wodurch seine wichtige Rolle in modernen Systemen hervorgehoben wird.

DC -Spannungssymbol

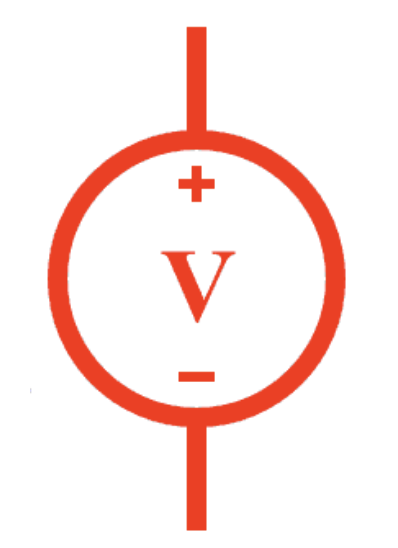

Abbildung 2. Symbol DC -Spannungsquelle

Das Symbol für die Gleichspannung wird typischerweise durch "V" dargestellt, wobei seine Einheit in Volt gemessen wird.Positive und negative Polaritätsmarker klären die Richtung des Spannungsflusss.

Eine positive Gleichspannung zeigt an, dass sich die Ladung von der positiven Elektrode zur negativen Elektrode bewegt.Umgekehrt bedeutet eine negative DC -Spannung einen Rückfluss.Diese Unterscheidung ist für die ordnungsgemäße Schaltungskonfiguration von entscheidender Bedeutung, da sich die Ladungsstromrichtung direkt auf die Leistung von elektrischen und elektronischen Systemen auswirkt.

DC- und Wechselspannung verstehen

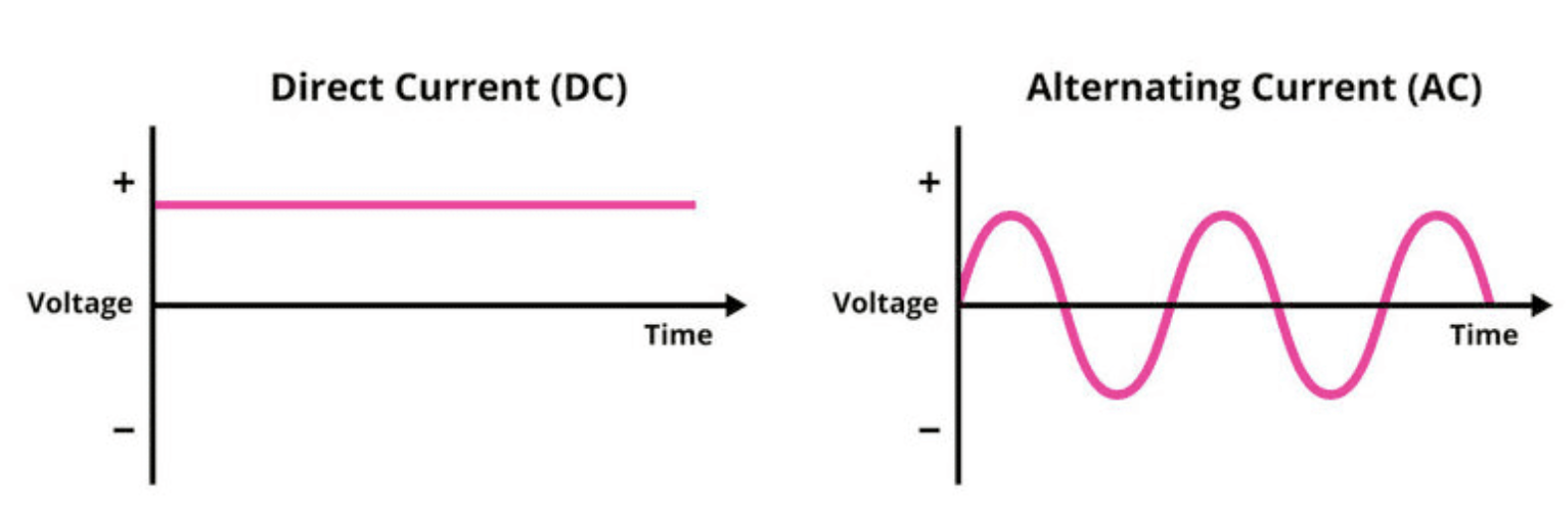

Abbildung 3. Gleichspannung und Wechselspannung

Wechselspannung oder Wechselstromspannung unterscheidet sich erheblich von der Gleichspannung sowohl in Verhalten als auch in Anwendungen.In einem Wechselstromkreis variiert die Spannung regelmäßig und ändert ihren Wert und ihre Richtung in einem sich wiederholenden Muster im Laufe der Zeit.Diese periodische Variation wird am häufigsten durch eine Sinuswelle dargestellt, obwohl andere Wellenformen wie quadratische oder dreieckige Wellen auch Wechselspannung beschreiben können.Diese Wellenformen werden durch ihre Frequenz und Amplitude definiert, die die Eigenschaften und das Verhalten der Spannung bestimmen.

Das Schlüsselmerkmal der Wechselspannung ist die zyklische Natur, die es ermöglicht, die Richtung umzukehren und den Wert wiederholt zu ändern.Diese Eigenschaft macht die Wechselstromspannung mit Transformatoren leicht transformierbar, sodass die Einstellung der Spannungsniveaus auf verschiedene Anforderungen gerecht wird.Diese Flexibilität ist ein Hauptgrund, warum die Wechselstromspannung in Energieübertragungs- und Verteilungssystemen häufig verwendet wird.

Wechselstromspannung betreibt eine breite Palette von Anwendungen, einschließlich elektrischer Haushaltssysteme, Industriemaschinen und Kommunikationsnetzwerke.Die effiziente Übertragung über große Entfernungen und die Fähigkeit, sich an verschiedene Spannungsanforderungen anzupassen, macht es zur Grundlage moderner Stromverteilungsnetzwerke.Andererseits bietet die DC -Spannung Stabilität und Zuverlässigkeit und macht es für Anwendungen, die einen stetigen und unidirektionalen Stromfluss erfordern, unerlässlich.Zusammen spielen AC- und DC -Spannungen eine ergänzende Rolle bei der Erfüllung der unterschiedlichen Anforderungen an elektrische Systeme.

Wechselstrom (AC) und Gleichstrom (DC) unterscheiden sich in Verhalten, Anwendungen und Eigenschaften als In der folgenden Tabelle zusammengefasst:

Feature		Gleichstrom (DC)
Flussrichtung	Der Strom kehrt die Richtung um regelmäßig, wenn es durch eine Schaltung fließt.
Frequenz	Die Frequenz bestimmt, wie Oft kehrt der Strom die Richtung um.Zum Beispiel bedeutet 50 Hz 50 Umkehrungen/Sekunde.	Keine Frequenz für reines DC; Strom bleibt in einer Richtung konstant.
Elektronenbewegung	Elektronen wechseln ihre Richtung und der momentane Strom variiert mit der Zeit.	Elektronen bewegen sich gleichmäßig in a Vorwärtsrichtung.
Stromgröße
Leistungsfaktor	Bereiche zwischen 0 und 1. Abhängig vom Lasttyp.	Immer gleich 1.
Passive Parameter	Impedanz (eine Kombination von Reaktanz und Widerstand).AC -Schaltungen können resistiv, induktiv und induktiv sind und Kapazitive Lasten.	Nur Widerstand; Gleichstromkreise sind auf Widerstandslasten beschränkt.
Übertragung	HLK-Systeme werden für verwendet Stromübertragung mit minimalen Verlusten, wenn auch etwas mehr als HVDC Systeme.	HVDC-Systeme entstehen als Effizientere Alternative mit deutlich niedrigeren Energieverlusten.
Umwandlung	kann mit a in DC konvertiert werden Gleichrichter für bestimmte Anwendungen.	Abgeleitet von DC-Generatoren, Batterien oder durch Umwandlung von Wechselstrom.
Quelle	Erzeugt von Wechselstromgeneratoren.
Sicherheit
Anwendungen
Wellenformen

Gleichspannungssymbol und Wechselspannungssymbolvergleich

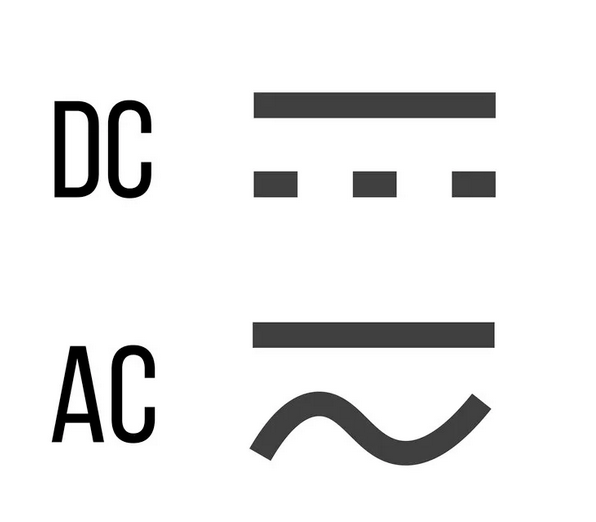

Abbildung 4. DC -Spannung und Wechselspannungssymbol

Die Symbole für Wechselstrom- und DC -Spannung sind unterschiedlich und unterstreichen ihre einzigartigen Eigenschaften und Verhaltensweisen.Wechselspannung wird durch das Symbol "~" dargestellt und wird üblicherweise als "AC" abgekürzt.Dieses Symbol bedeutet die alternierende Natur der Wechselspannung, die die Richtung und Größe regelmäßig ändert.

Im Gegensatz dazu wird die DC-Spannung durch einen Armaturenbrett "-" "-" typischerweise als "DC" symbolisiert.Diese einfache Darstellung betont den unidirektionalen und stetigen Fluss der Gleichspannung.Diese klaren und unterschiedlichen Symbole sind entscheidend, um Wechselstrom- und Gleichstromspannungen in Schaltungen genau zu identifizieren und anzuwenden, um ordnungsgemäße Verbindungen sicherzustellen und Fehler bei der Arbeit mit elektrischen und elektronischen Geräten zu verhindern.

Multimeter -Symbol für die Gleichspannung

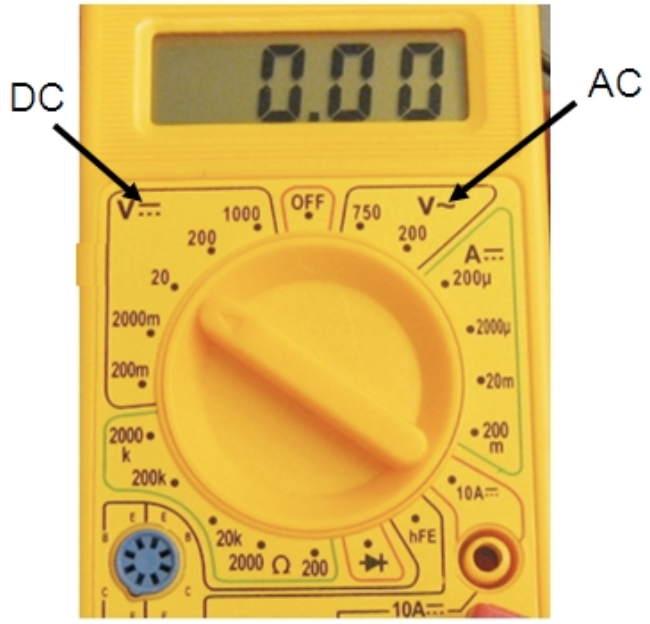

Abbildung 5. Symbole für DC und AC -Messgerät

Ein Multimeter ist ein wesentliches Werkzeug zur Messung elektrischer Parameter wie Widerstand, Wechselstrom-/Gleichstromspannung und Strom.Fortgeschrittene Modelle können auch Transistormerkmale und andere elektrische Eigenschaften messen und sie in der Diagnostik von unschätzbarem Wert machen.

Bei einem Multimeter wird die Gleichspannung typischerweise durch "DC" oder eine horizontale Linie angezeigt, während die Wechselstromspannung als "AC" oder eine wellige Linie markiert ist, die einer Sinuswelle ähnelt.Klare Kennzeichnung wie "ACV" für Wechselstromspannung und "DCV" für DC -Spannung gewährleistet die ordnungsgemäße Verwendung und genaue Messwerte.Das Verständnis dieser Symbole hilft Ihnen dabei, die Leistungsleistung effizient zu diagnostizieren und zu optimieren.

DC -Spannungsanwendungen

Die DC -Spannung ist wichtig in der modernen Technologie und bietet eine stabile und zuverlässige Leistung für eine Vielzahl von Geräten und Systemen.Seine Konsistenz ermöglicht den effizienten Betrieb verschiedener Technologien über mehrere Felder hinweg.

In elektronische Geräte, Die DC -Spannung fungiert als zuverlässige Stromquelle für Geräte wie Computer, Smartphones, Fernseher und andere Geräte.Der stetige Durchfluss sorgt für den ordnungsgemäßen Betrieb empfindlicher elektronischer Komponenten und liefert eine konsistente Leistung und Zuverlässigkeit.

DC -Spannung ist auch für wichtig für Elektrische Motoren anstrengen, einschließlich derjenigen in Elektrofahrzeugen und Industriemaschinen.Die kontinuierliche und unidirektionale Energieversorgung unterstützt einen präzisen motorischen Steuerelement und einen effizienten Betrieb, was für mechanische Systeme von entscheidender Bedeutung ist, die Stabilität und Genauigkeit erfordern.

In EnergiespeichersystemeDie DC -Spannung spielt eine bedeutende Rolle.Solarmodule wandeln beispielsweise Sonnenlicht in eine DC -Spannung um, die für die spätere Verwendung in Batterien gespeichert ist.Diese gespeicherte Energie sorgt für eine erneuerbare und nachhaltige Stromversorgung, auch wenn Sonnenlicht nicht verfügbar ist.

In Kommunikationssysteme, Die DC -Spannung wird für die Signalübertragung und die Stromversorgung kritischer Infrastruktur verwendet.Beispielsweise verwenden Telefonleitungen die DC -Spannung, um Signale effektiv zu übertragen, wodurch eine stabile und ununterbrochene Kommunikation aufrechterhalten wird.

Von der Elektronik und Energiespeicherung bis hin zu Elektromotoren und Kommunikationsnetzwerken unterstützt die DC -Spannung die Funktionalität und Effizienz unzähliger Systeme und macht es zu einem Hauptbestandteil der modernen Fortschritte.

Abschluss

Die DC -Spannung bietet eine breite Palette von Geräten und Systemen eine stabile und konsistente Leistung.Von der Leistung von Smartphones und Elektrofahrzeugen über die Ermöglichung erneuerbarer Energien und die Unterstützung von Kommunikationsnetzwerken gewährleistet der zuverlässige und unidirektionale Fluss Effizienz und Präzision.Durch das Verständnis seiner Merkmale, Vorteile und Unterschiede zur Wechselspannung können wir seine Rolle bei der Einführung unseres täglichen Lebens und der Weiterentwicklung der Branchen zu schätzen wissen.

Häufig gestellte Fragen [FAQ]

1. Welche Geräte verlassen sich auf die DC -Spannung für den Betrieb?

Geräte wie Smartphones, Laptops und Fernseher hängen von der DC -Spannung für ihren stetigen und zuverlässigen Betrieb ab.Industriegeräte wie programmierbare Logiksteuerungen (SPS) und Elektrofahrzeuge stützen sich auch auf DC -Spannung für präzise Funktionen.Home -Geräte, einschließlich Fernbedienungen und LED -Beleuchtung, verwenden Batterien als DC -Quellen für Bequemlichkeit und Portabilität.

2. Kann die DC -Spannung in die Wechselspannung umgewandelt werden?

Ja, DC -Spannung kann unter Verwendung eines Geräts, das als Wechselrichter bezeichnet wird, in eine Wechselspannung umgewandelt werden.Wechselrichter werden üblicherweise in Sonnenstromsystemen eingesetzt, in denen Energie in Batterien gespeichert ist, wenn DC für den Haushalts- oder Netznutzung in Wechselstrom umgewandelt wird.Während des Betriebs schaltet der Wechselrichter die DC -Spannung schnell ein und aus, um eine Wellenform zu erzeugen, die AC nachahmt.Dieser Vorgang ist in Anwendungen erforderlich, bei denen Wechselstrom für die Kompatibilität mit Standard -Elektrogeräten und Infrastruktur erforderlich ist.

3. Wie erzeugen Batterien eine Gleichspannung?

Batterien erzeugen eine Gleichspannung durch eine chemische Reaktion, die zwischen ihren inneren Elektroden und ihrem Elektrolyten auftritt.Diese Reaktion erzeugt einen Elektronenfluss vom negativen Klemmen zum positiven Anschluss, wenn der Schaltkreis angeschlossen ist.Wenn Sie praktisch verwendet werden, vervollständigt das Anschließen eines Geräts an eine Batterie die Schaltung, sodass der Strom in eine einzelne Richtung fließen kann.Der stetige chemische Prozess innerhalb der Batterie sorgt für eine konsistente Energieleistung und macht es zu einer zuverlässigen DC -Quelle.

4. Warum hat die DC -Spannung keine Frequenz?

Die DC -Spannung hat keine Frequenz, da sie im Gegensatz zur Wechselstromspannung eine konstante Größe und Richtung im Laufe der Zeit beibehält, was die Richtung regelmäßig wechselt.Im Betrieb liefert die DC -Spannung einen stetigen Elektronenstrom ohne die von AC charakteristische Schwingung.Beispielsweise gibt eine Batterie eine glatte, kontinuierliche Spannung aus, die als gerade Linie in einem Diagramm visualisiert werden kann.Diese Stabilität macht DC ideal für Antriebssysteme, die eine ununterbrochene und vorhersehbare Leistung benötigen.

5. Was sind die Einschränkungen der Gleichspannung in Stromversorgungssystemen?

Die DC-Spannung hat Einschränkungen bei Stromversorgungssystemen, insbesondere bei der Übertragung und Transformation von Fernunterlagen.Es ist weniger effizient für die Übertragung über große Entfernungen aufgrund von Herausforderungen beim Stieg von Spannungsniveaus im Vergleich zu AC, der Transformatoren verwendet, ist weniger effizient.Darüber hinaus ist die DC -Infrastruktur häufig teurer zu implementieren und zu warten.Für den praktischen Gebrauch sind DC -Systeme im Allgemeinen auf Anwendungen beschränkt, die eine stabile und lokalisierte Leistung erfordern, wie z.
