Im Bereich der elektronischen Technologie werden nicht invertierende operative Verstärker für die Signalverarbeitung verwendet, um sicherzustellen, dass das Signal amplifiziert wird, ohne die Phase zu ändern, was sie für komplexe Systeme mit Genauigkeit sehr wichtig macht.Um einen nicht invertierenden Operationsverstärker zu verwenden, stellen Sie das Eingangssignal direkt in seinen nicht invertierenden Eingang ein.Dieses Setup, kombiniert mit einem Feedback -Netzwerk zur Anpassung der Ausgabe, bietet eine stabile Signalverstärkung.Es verbessert auch die Eingangsimpedanz und verringert die Ausgangsimpedanz, was der Gesamtsystemleistung zugute kommt.
Die Diskussion umfasst die Arbeitsprinzipien nicht invertierender OP-Verstärker und konzentriert sich auf ihre Struktur, Funktionalität und Optimierung ihrer Leistung.Zu den wichtigsten Punkten gehören die grundlegende Architektur dieser Verstärker, die Verwaltung der Signaltreue und deren Vorteile bei Anwendungen, die eine hohe Genauigkeit erfordern.Dieser Artikel wird sich mit den technischen Details dieser Verstärker befassen und ihre Designvorteile und praktischen Überlegungen untersuchen.Ziel ist es, Designingenieuren theoretische Einblicke und praktische Vorschläge zur Verbesserung ihrer Fähigkeit zur effektiven Integration dieser Verstärker in elektronische Projekte zu bieten.
Katalog

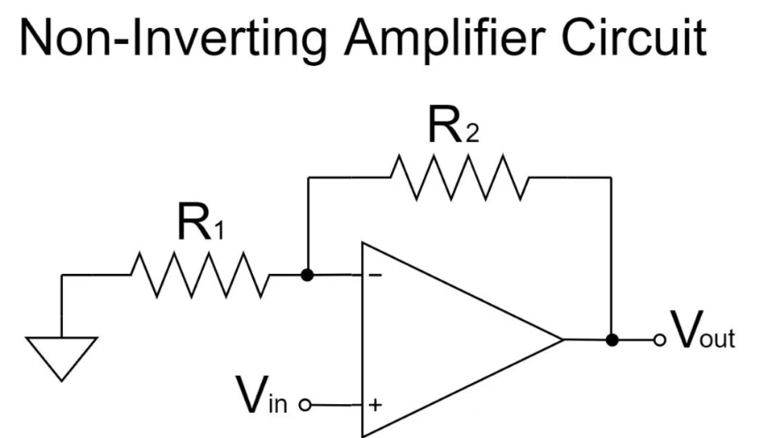

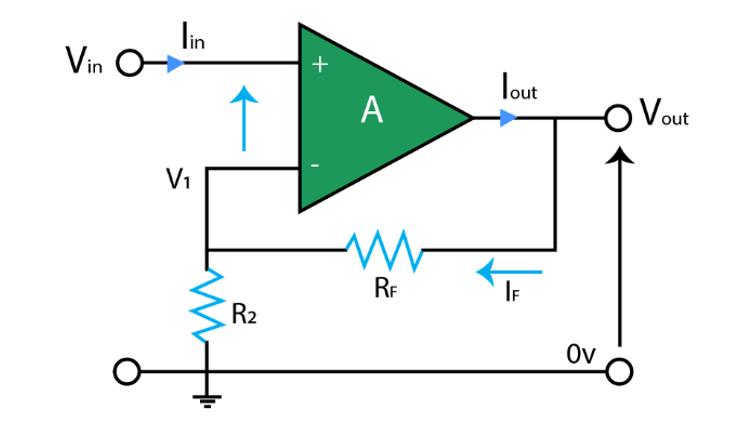

Abbildung 1: Schaltkreis des nicht invertierenden Betriebsverstärkers
Ein nicht invertierender OP-Verstärker ist eine Schaltung, die einen operativen Verstärker (OP-Verstärker) und einige Widerstände verwendet, um durch negatives Feedback eine stabile Verstärkung zu erzielen.Das Design ist einfach: Das Eingangssignal wird direkt an den nicht invertierenden Eingang des OP-Ampere gesendet.In diesem Setup wird ein Widerstandspaar verwendet, um eine Rückkopplungsschleife von der Ausgabe des OP -Verstärkers in den invertierenden Eingang zu bilden, um die Ausgabe zu steuern und zu stabilisieren.
Die Kernkomponenten des Verstärkers sind zwei Widerstände, markierten Feedback -Widerstand R_F und Eingabewiderstand R_G.Diese Widerstände arbeiten zusammen, um den Gewinn des Verstärkers festzulegen, der wie folgt berechnet wird:
A_v = 1+r_f/r_g.Der Op-Amp erzeugt eine Ausgangsspannung, wenn ein Signal in den nicht invertierenden Eingang eingespeist wird.Diese Ausgabe fließt dann durch den von R_F und R_G erstellten Spannungsteiler und wird an die invertierende Eingabe zurückgeführt.
Negatives Feedback ist in dieser Konfiguration sehr wichtig.Es passt nicht nur die Verstärkung an, um zu verhindern, dass er zu hoch oder zu niedrig wird, sondern auch die Auswirkungen interner Schwankungen im Operationsverstärker, z. B. diejenigen aufgrund von Temperaturänderungen.Dieses Feedback stellt sicher, dass der Ausgang des Verstärkers unter einer Vielzahl von Bedingungen stabil bleibt.
Einer der Hauptvorteile negativer Feedback in diesem Design ist die Auswirkung auf die Impedanz.Die Aufgabe eines Operationsverstärkers besteht darin, den Spannungsunterschied zwischen seinen nicht invertierenden und invertierenden Eingängen so nahe wie möglich Null zu erhalten, einer Bedingung, die als virtueller Kurzschluss bezeichnet wird.Dieses Setup bewirkt, dass die Spannung am nicht invertierenden Eingang die Eingangsspannung genau spiegelt.Daher ist die Eingangsimpedanz der Schaltung sehr hoch, fast unendlich, was ideal ist, da der Verstärker die Signalquelle nicht lädt.Auf der Ausgangsseite bedeutet niedrigere Impedanz, dass der Verstärker andere Komponenten effizienter treiben kann, ohne die Leistung zu verlieren, auch wenn sich die Last ändert.
Die Einfachheit und Wirksamkeit von nicht invertierenden OP-Verstärkern macht sie zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen, insbesondere wenn hohe Eingangsimpedanz und niedrige Ausgangsimpedanz von Vorteil sind.Beispielsweise können Datenerfassungssysteme schwache Signale von Sensoren mit minimaler Signalverzerrung oder -verlust verstärken.
OP -Verstärkerauswahl
Gain Bandwidth Product (GBWP): Um den richtigen Operationsverstärker auszuwählen, berücksichtigen Sie mit dem GBWP.Es bestimmt, wie gut der Op-Amp bei hohen Frequenzen funktioniert.Wenn Ihre Anwendung eine Signalfrequenz von 100 kHz und eine Verstärkung von 10 hat, wählen Sie einen OP -Verstärker mit einem minimalen GBWP von 1 MHz.Dies stellt sicher, dass der Verstärker die höchste Frequenz des Signals effektiv verarbeitet.
Abbildung 2: Op-Amper-Verstärker-Schaltung des Verstärkers
Eingangs- und Ausgangsimpedanz: Wählen Sie einen OP-Ampere mit hoher Eingangsimpedanz aus, um zu vermeiden, dass die vorherige Stufe der Schaltung geladen wird.Während ideale OP -Verstärker unendlich hohe Eingangs- und Null -Ausgangsimpedanz aufweisen, wählen Sie eine mit dem höchstmöglichen Eingang und der niedrigsten Ausgangsimpedanz, um verschiedene Lasten effizient zu treiben.
Versorgungsspannungsbereich: Stellen Sie sicher, dass der Operationsverstärker im Spannungsbereich Ihrer Schaltung arbeitet und die erforderlichen Ausgangsschwankungen verarbeiten kann.Für Geräte, die mit geringer Leistung oder tragbarem Betrieb arbeiten müssen, entscheiden Sie sich für OP -Verstärker, die bei niedrigeren Spannungen gut funktionieren.
Entwurf des Feedback -Widerstandsnetzwerks
Auswählen von Widerstandswerten: Die Auswahl des korrekten Widerstandswerts kann die Verstärkerverstärkung, die Stromverstärkung, den Rauschen und die Temperaturstabilität beeinflussen.Typischerweise reichen die Widerstandswerte von wenigen tausend Ohm bis zu zehn Kiloohm, um diese Faktoren effektiv auszugleichen.

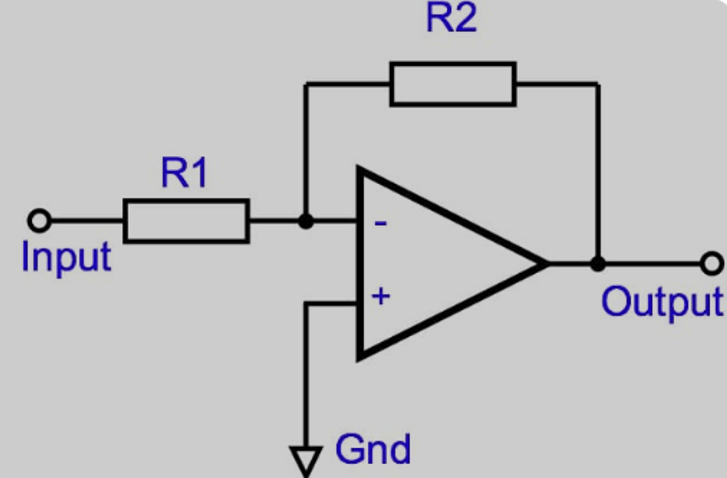

Abbildung 3: So entwerfen Sie einen invertierenden Verstärker von Op-Ampere
Schaltungsstabilität: Um eine Oszillation in hochfrequenten oder hohen Gewinnszenarien zu vermeiden, müssen Sie ein Kompensationsnetz wie einen parallelen Kondensator hinzufügen.Diese Modifikation hilft bei der Aufrechterhaltung der Stabilität und verbessert die Reaktionszeit der Schaltung.
Präzise Verstärkungseinstellungsmethode
Gewinnberechnung: Sie können die Verstärkung zunächst mit der Formel a_v = 1 + r_f/r_g festlegen.Die genaue Auswahl von R_F und R_G trägt dazu bei, diese vorläufige Gewinneinstellung zu erreichen.

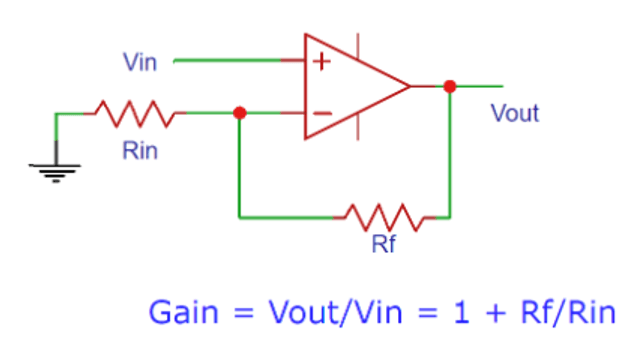

Abbildung 4: Nicht invertierender Taschenrechner des Op-Amper-Verstärkers
Feinabstimmung der Verstärkung: Anhand von Komponenten-Toleranzen, wenn der tatsächliche Verstärkung vom gewünschten Verstärkung abweicht, passen Sie sie mit einem einstellbaren Widerstand an oder durch Optimieren eines kleinen Widerstandes in Serien mit R_F oder R_G.
Temperatureffekt: Wählen Sie Widerstände mit niedrigen Temperaturkoeffizienten, um die durch Temperaturänderungen verursachten Gewinnschwankungen zu minimieren.Dies gewährleistet eine konsistente Leistungsleistung in verschiedenen Umgebungen.
Ein Spannungsteiler -Netzwerk ist ein Grundnahrungsmittel in elektronischen Schaltungskonstruktionen, das hauptsächlich dazu dient, höhere Spannungssignale auf Pegel zu skalieren, die für weitere Schaltungsvorgänge geeignet sind.Dieses Setup umfasst typischerweise zwei oder mehr Widerstände, die in Reihe ausgerichtet sind.Durch die Verwendung der Widerstandsspannungsabteilungstechnik passt diese Konfiguration Spannungen effizient ein.
Im Kern eines Spannungs -Divider -Netzwerks liegen das Ohm -Gesetz und das Spannungsgesetz von Kirchhoff.So funktioniert es: Während sich die Spannung einer Quelle durch eine Reihe von Widerständen bewegt, spaltet sie sich an jedem Widerstand nach ihrem Widerstandswert.Um die Ausgangsspannung über jeden Widerstand wie R_2 zu ermitteln, verwenden Sie die grundlegende Formel, die die Eingangsspannung (V_IN) und die Widerstände von R_1 und R_2 berücksichtigt.Die Formel berechnet den Spannungsabfall über R_2, der als V_OUT bezeichnet wird.

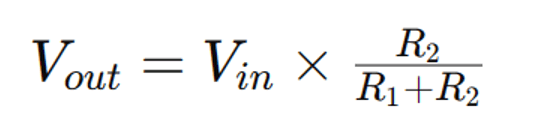

Abbildung 5: Formel des äquivalenten Spannungs -Trennungsnetzwerks
Spannungsteiler sind ein wesentlicher Bestandteil zahlreicher elektronischer Anwendungen, darunter:
Signalkonditionierung: Beim Umgang mit analogen Signalen passen die Spannungsteiler die Signalspannung an, um sicherzustellen, dass sie für weitere Verarbeitung durch Geräte wie Analog-Digital-Wandler (ADCs) innerhalb sicherer Verarbeitung bleibt.
Spannungsmessungen: Sie sind wichtig, wenn Hochspannungen auf sicherere, messbare Werte reduziert werden müssen.
Vorspannungseinstellung: Verstärkerschaltungen beruhen häufig auf Spannungssteiler, um korrekte Gleichstromspannungen festzulegen, um einen optimalen Betrieb zu gewährleisten.
Durch die Verfeinerung der Abfolge der Operationen und die Konzentration auf die praktischen Schritte bietet diese Erklärung ein klareres und direkteres Verständnis dafür, wie Spannungsteiler -Netzwerke funktionieren und ihre wesentliche Rolle in elektronischen Schaltungen.

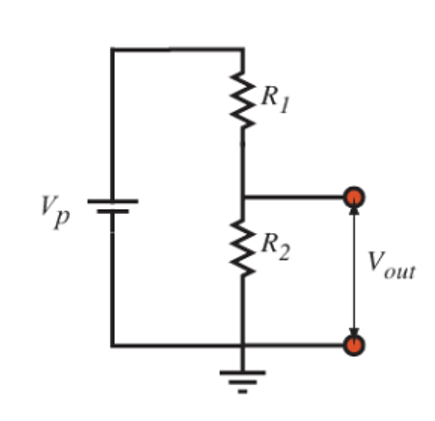

Abbildung 6: äquivalente Spannungsnetzwerke
Das nicht invertierende OP-AMP-Setup umfasst das Anschließen des Eingangssignals direkt an den nicht invertierenden Eingang des Verstärkers.Das Ausgangssignal wird teilweise über ein sorgfältig platziertes Widerstandsnetzwerk an den invertierenden Eingang zurückgegeben, was für einen stabilen Verstärkungsprozess wichtig ist.Dieses Netzwerk enthält zwei Schlüsselkomponenten: den Rückkopplungswiderstand (R_F) und den Bodenwiderstand (R_G).Die strategische Verwendung negativer Rückmeldungen in diesem Setup stabilisiert nicht nur den Verstärkerverstärker des Verstärkers, sondern verbessert auch die Eingangs- und Ausgangsimpedanzeigenschaften der Schaltung.
Verwenden Sie eine einfache Formel, um die Verstärkung eines nicht invertierenden Operationsverstärkers zu bestimmen: a_v = 1 + (r_f / r_g).Hier repräsentiert A_V die Gesamtverstärkung, R_F ist der Rückkopplungswiderstand, der die Ausgabe des Verstärkers mit dem invertierenden Eingang verbindet, und R_G verbindet den invertierenden Eingang mit dem Boden der Schaltung.
Das Anpassen von R_F und R_G ermöglicht eine präzise Steuerung des Verstärkungsverstärkers und der Gesamtstabilität des Verstärkers.Eine Zunahme von R_F im Vergleich zu R_G erhöht den Gewinn, der auch die Bandbreite und die Reaktionszeit des Verstärkers beeinflusst.
Der nicht invertierende Eingang eines Verstärkers hat normalerweise eine hohe Eingangsimpedanz, da er sich im Idealfall nahe dem gemahlenen Potential befindet.Diese hohe Impedanz ist nützlich, wenn die Eingangslast die Signalquelle nicht beeinträchtigen sollte.
Obwohl OP -Verstärker von Natur aus eine geringe Ausgangsimpedanz aufweisen, kann das Entwerfen eines effektiven Feedback -Netzwerks die Ausgangsimpedanz weiter verringern und damit die Fähigkeit verbessern, schwerere Lasten zu verwalten.
Bei der Auswahl von R_F und R_G ist es wichtig, den Rausch- und Temperaturkoeffizienten der Widerstände zu berücksichtigen.Die Auswahl von Widerständen mit minimalem Rauschen und stabiler Leistung gegenüber Temperaturänderungen kann die Zuverlässigkeit und Gesamtleistung der Schaltung verbessern.
Der Spannungsfolger, auch als Einheitspuffer bezeichnet, ist eine Schlüsselkomponente in einer nicht invertierenden Op-Am-Konfiguration.Es wird hauptsächlich verwendet, wenn das Eingangssignal so wie er ist.Diese Einstellung hilft bei der Aufrechterhaltung der Signalintegrität in einer Vielzahl von Anwendungen.
Spannungsanhänger nutzen die inhärenten Eigenschaften von Op-Amps, insbesondere deren hohen Eingangsimpedanz und niedriger Ausgangsimpedanz, um sicherzustellen, dass die Ausgangsspannung die Eingangsspannung genau widerspiegelt.Diese Eigenschaft ist besonders vorteilhaft für die elektronische Konstruktion, vor allem bei der Signalverarbeitung und -übertragung, da sie die Auswirkungen auf die Signalquelle minimiert.
In einer Spannungs -Follower -Konfiguration ist die Ausgabe des OP -Verstärkers direkt mit dem invertierenden Eingang verbunden, wodurch eine negative Rückkopplungsschleife erstellt wird.Diese Schleife nutzt die Tendenz des OP -Verstärkers, die beiden Eingangsspannungen auszugleichen.Daher modifiziert der OP-AMP seinen Ausgang so, dass die invertierende Eingangsspannung mit der nicht invertierenden Eingangsspannung (Eingangssignal) übereinstimmt.Diese Einstellung stellt sicher, dass sich das Ausgangssignal in Phase mit dem Eingangssignal befindet und eine Verstärkung von 1 beibehält, dh v_out gleich v_in.
Der nicht invertierende Eingang in der Spannungsfolie-Konfiguration zeigt eine extrem hohe Eingangsimpedanz und nähert sich fast dem theoretischen Maximum des Op-Ampere.Diese Funktion ermöglicht es dem Spannungsfolger, Signale aus Hochzeitsquellen zu empfangen, ohne eine große Stromlast aufzuerlegen.Wenn Sie die Eingangsimpedanz hoch halten, können Sie die Überlastung der Signalquelle verhindern, was bei empfindlichen analogen Signalen besonders wichtig ist.
Negative Rückkopplung reduziert drastisch die Ausgangsimpedanz des Spannungsfolgers.Diese Reduzierung verbessert die Ausgangsfunktionen des OP -Verstärkers und ermöglicht es, Lasten mit niedrigerer Impedanz effizient zu verarbeiten, ohne einen signifikanten Abfall der Ausgangsspannung.Diese Eigenschaft macht Spannungsanhänger effektive Treiber oder Puffer in einer Vielzahl von elektronischen Konfigurationen, einschließlich Netzteilen und komplexen Signalpfaden.
Nicht invertierende operative Verstärker (OP-AMPs) sind die Grundlage für die elektronische Signalverarbeitung und sind besonders nützlich für Anwendungen, bei denen Eingangs- und Ausgangssignale in derselben Phase bleiben.Diese Verstärker gewährleisten die Phasenkonsistenz und bieten eine Signalverstärkung, ohne die Phaseninformationen zu ändern, was sie in phasensensitiven Szenarien wichtig macht.
Die Verstärkung des nicht invertierenden Operationsverstärkers wird durch ein externes Feedback-Widerstandsnetzwerk bestimmt.Dieses Netzwerk enthält typischerweise einen Feedback -Widerstand (R_F) und einen Bodenwiderstand (R_G).Die Formel für Verstärkungsberechnung ist a_v = 1 + (r_f/r_g).Dieser Ansatz vereinfacht die Verstärkungseinstellung, ermöglicht eine präzise Einstellung durch Widerstandswerte und stellt sicher, dass der Verstärker das Eingangssignal genau verstärkt.
Die Anpassung der Verstärkung ist einfach und bietet Flexibilität und präzise Kontrolle für Anwendungen, die spezifische Signalverstärkung erfordern.
In der nicht invertierenden Konfiguration ist das Eingangssignal direkt mit dem nicht invertierenden Eingang des Operationsverstärkers verbunden, der eine hohe Eingangsimpedanz aufweist.Diese hohe Impedanz verhindert, dass große Strommengen aus der Signalquelle entnommen werden.Daher reduziert es den Belastungseffekt auf die Signalquelle und schützt empfindliche Signale vor Abbau.
Nicht invertierende Verstärker weisen aufgrund ihres einfacheren Designs im Allgemeinen eine höhere Stabilität auf.Hochgewinn-Designs erfordern jedoch möglicherweise zusätzliche Vorsichtsmaßnahmen.Die Einführung von Kompensationskondensatoren in die Rückkopplungsschleife kann den Frequenzgang optimieren, hochfrequente Interferenzen mildern und die Gesamtkreisstabilität verbessern.
Das ordnungsgemäße Bandbreitenmanagement stellt sicher, dass die OP-Ampere in seinem beabsichtigten Frequenzbereich optimal funktioniert, wodurch das Rauschen reduziert wird, das sich aus einer übermäßig breiten Bandbreite ergeben kann.
Die Leistung von nicht invertierenden OP-Verstärkern hängt stark von einer stabilen und sauberen Stromversorgung ab.Wählen Sie den richtigen Stromversorgungsart (Einzelversorgung oder zwei Versorgung) basierend auf den Spezifikationen des Operationsverstärkers aus.Die Implementierung von Entkopplungsmaßnahmen kann dazu beitragen, die Störungen der Stromversorgung zu verringern.
Designer müssen verschiedene Umgebungsfaktoren wie Temperaturschwankungen, die Auswirkungen des Board -Layouts auf die Signalintegrität und das Netzteilrauschen berücksichtigen.Es ist wichtig, diese Faktoren effektiv zu beheben, um nicht invertierende OP-Ampern zu erzielen, um eine optimale Leistung in realen Szenarien zu erzielen.
Nicht invertierende operative Verstärker spielen eine instrumentelle Rolle bei der elektronischen Signalverarbeitung.Ihre Fähigkeit, Signale ohne Änderung der Phase zu verarbeiten, macht sie in einem breiten Anwendungsspektrum weit verbreitet.Hier beschreiben wir einige wichtige Verwendungszwecke und die spezifischen Betriebsschritte, die mit der Einstellung dieser Verstärker in der modernen Elektronik verbunden sind:
Nicht invertierende OP-Verstärker dienen als Puffer, um eine hohe Eingangsimpedanz und eine niedrige Ausgangsimpedanz zu gewährleisten.Dieses Setup eignet sich perfekt zum Verstärken von schwachen Signalen von Sensoren, ohne die Quelle zu beeinflussen.Wenn ein Sensor beispielsweise minimale Umweltveränderungen erkennt, stärkt der Op-Ampere diese schwachen Signale und behält ihre ursprünglichen Merkmale für die weitere Verarbeitung bei.
Diese Verstärker werden in Audio- und Videosystemen häufig verwendet, in denen die Wartung der Signalphase erforderlich ist.In Audiogeräten steigert der nicht invertierende Op-Ampere das Volumen und bei der Klarheit und Phase des Klangs und stellt sicher, dass die Audioausgabe sowohl laut als auch klar ist.
Bei der Datenerfassung verstärken nicht invertierende OP-Amps Signale von Sensoren, bevor sie einen Analog-Digital-Wandler (ADC) erreichen.Die Verstärker halten die Signale stabil und linear, was für eine genaue digitale Darstellung erforderlich ist.

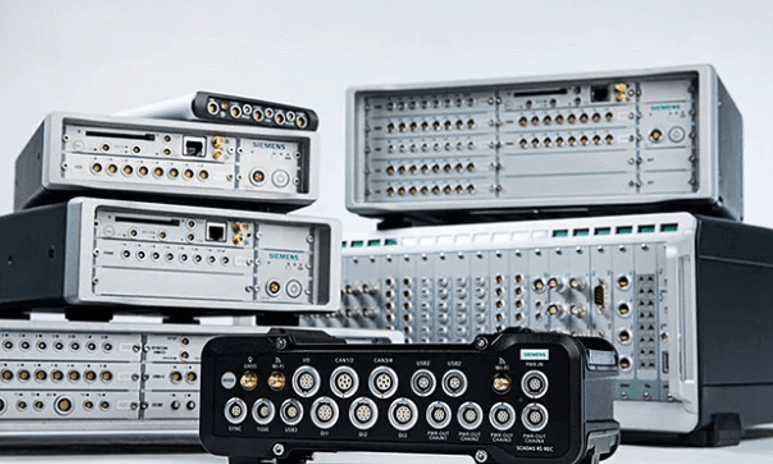

Abbildung 7: Datenerfassungssystem
Geräte wie Oszilloskope und Multimeter stützen sich auf nicht invertierende OP-Verstärker, um Eingangssignale zu verarbeiten und zu verbessern.Ihre präzise Nachverfolgungsfähigkeit ist der Schlüssel zur Bereitstellung genauer Messungen, was für die Diagnose elektrischer Probleme oder zur Überprüfung komplexer Signalmuster von grundlegender Bedeutung ist.

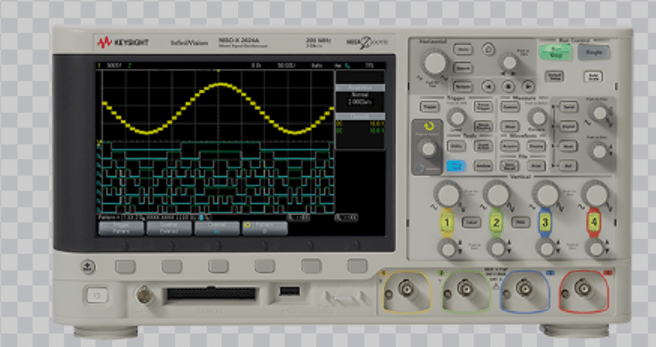

Abbildung 8: Oszilloskope
Bei der Gestaltung von analogen Filtern werden diese Verstärker verwendet, um aktive Filter wie Tiefpass-, Hochpass- und Bandpassoptionen zu konstruieren.Sie steigern nicht nur die Signalstärke, sondern auch die Frequenzen, sondern spielen eine Schlüsselrolle in Anwendungen, die von Audioverarbeitung bis hin zur Verringerung der Signalinterferenz reichen.

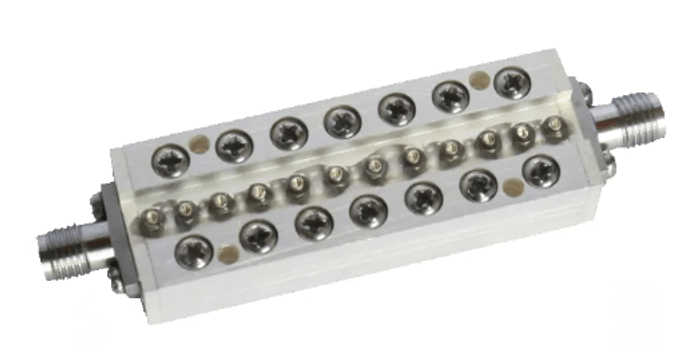

Abbildung 9: Bandpassfilter
Medizinprodukte wie Elektrokardiogramme (EKGs) verwenden nicht invertierende OP-Verstärker, um bioelektrische Signale aus dem menschlichen Körper zu verstärken.Diese typisch schwachen Signale erfordern eine sorgfältige Verstärkung, die genau analysiert werden kann, wodurch medizinische Fachkräfte die Gesundheit der Patienten effektiv überwachen können.

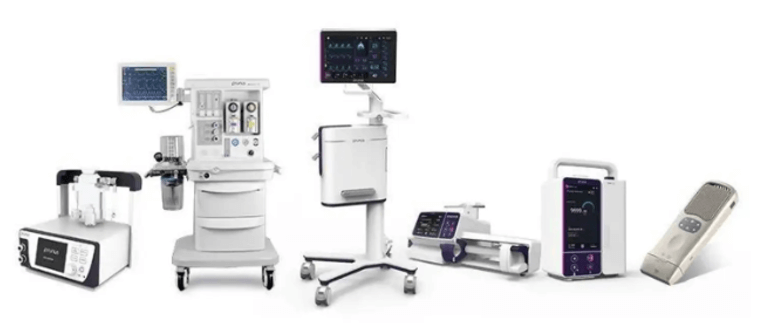

Abbildung 10: Medizinische Ausrüstung
Kontrollsysteme verwenden nicht invertierende OP-Verstärker, um die Sensorausgänge zu verbessern und für Controllern genaue, schnell reagierende Eingänge bereitzustellen.
Dieser Artikel beschreibt die Struktur und Funktion des nicht invertierenden Betriebsverstärkers und bietet einen detaillierten Leitfaden für die Verwendung in der elektronischen Konstruktion und in der Signalverarbeitung.Diese Verstärker werden in vielen elektronischen Systemen verwendet, um die Phase des ursprünglichen Signals genau zu verstärken und aufrechtzuerhalten.Sie sind besonders wertvoll in Umgebungen, die eine hohe Eingangsimpedanz und niedrige Ausgangsimpedanz erfordern, wie Sensorschnittstellen, Datenerfassungssysteme und Signalkonditionierungseinheiten.
Wir erklären den Prozess der Steuerung der Verstärkerverstärkung, ohne die Signalphase zu ändern.Diese Kontrolle wird durch die Verwendung eines externen Feedback -Netzwerks erreicht.In diesem Artikel wird weiter beschrieben, wie die korrekten OP-AMP-Merkmale (z. B. Produktbänder-Produkt- und Eingangs-/Ausgangsimpedanz) ausgewählt werden können und wie ein Feedback-Widerstandsnetzwerk eingerichtet wird, um die Gesamteffizienz der Schaltung zu verbessern.
Häufig gestellte Fragen [FAQ]
1. Was ist der Unterschied zwischen invertierenden und nicht invertierenden OP-Verstärkern?
Der Hauptunterschied zwischen einem invertierenden und einem nicht invertierenden Verstärker liegt in ihren Phasenbeziehungen.In einem invertierenden Verstärker kehrt die Ausgangsspannung die Phase des Eingangssignals um;Wenn der Eingang positiv wird, schwingt der Ausgang negativ und umgekehrt.Im Gegensatz dazu hält ein nicht invertierender Verstärker die gleiche Phase zwischen Eingang und Ausgabe.Wenn der Eingang positiv ist, wird auch der Ausgang positiv.
2. Was ist ein nicht invertierender Verstärker mit IC 741?
Der IC 741 verfügt über spezifische Stifte für Operationen: Pin 3 für Eingang und Pin 6 für die Ausgabe.Das Anwenden einer positiven Spannung auf Pin 3 führt zu einem positiven Ausgang an Pin 6. Dies zeigt, dass der Ausgang direkt der Polarität der Eingangsspannung folgt und das Merkmal eines nicht invertierenden Verstärkers verstärkt.
3. Warum wird IC 741 als operativer Verstärker bezeichnet?
Der IC 741 wird aufgrund seines Designs und seiner Funktionalität als operativer Verstärker bezeichnet.Diese Verstärker wurden 1953 von George Philbrick mit seinem Vakuumrohrmodell in die Popularität eingeführt und sind für hohe Verstärkungs- und Gleichstromvorgänge ausgelegt, die typischerweise unterschiedliche Eingaben und eine einzelne Ausgabe enthalten.
4. Was ist die maximale Spannung für 741 OP-Ampere?
Der 741 Betriebsverstärker kann innerhalb eines Versorgungsspannungsbereichs von -4,5 Volt bis -18 Volt funktionieren.Es wird optimal ausgeführt, wenn die Versorgungsspannung zwischen -5 Volt und -15 Volt gehalten wird.
5. Was ist der Hauptzweck eines operativen Verstärkers?
Ein operativer Verstärker ist ein Spezialkreis, um schwache elektrische Signale zu steigern.Es wird zwei Eingangsstifte verwendet, um Signale und einen Ausgangsstift zu empfangen, um das amplifizierte Signal zu liefern.Die grundlegende Funktion dieses Geräts besteht darin, die in seinen Eingängen dargestellte Spannungsdifferenz zu verbessern und so die Signalstärke für die weitere Verarbeitung oder Verwendung zu erhöhen.
