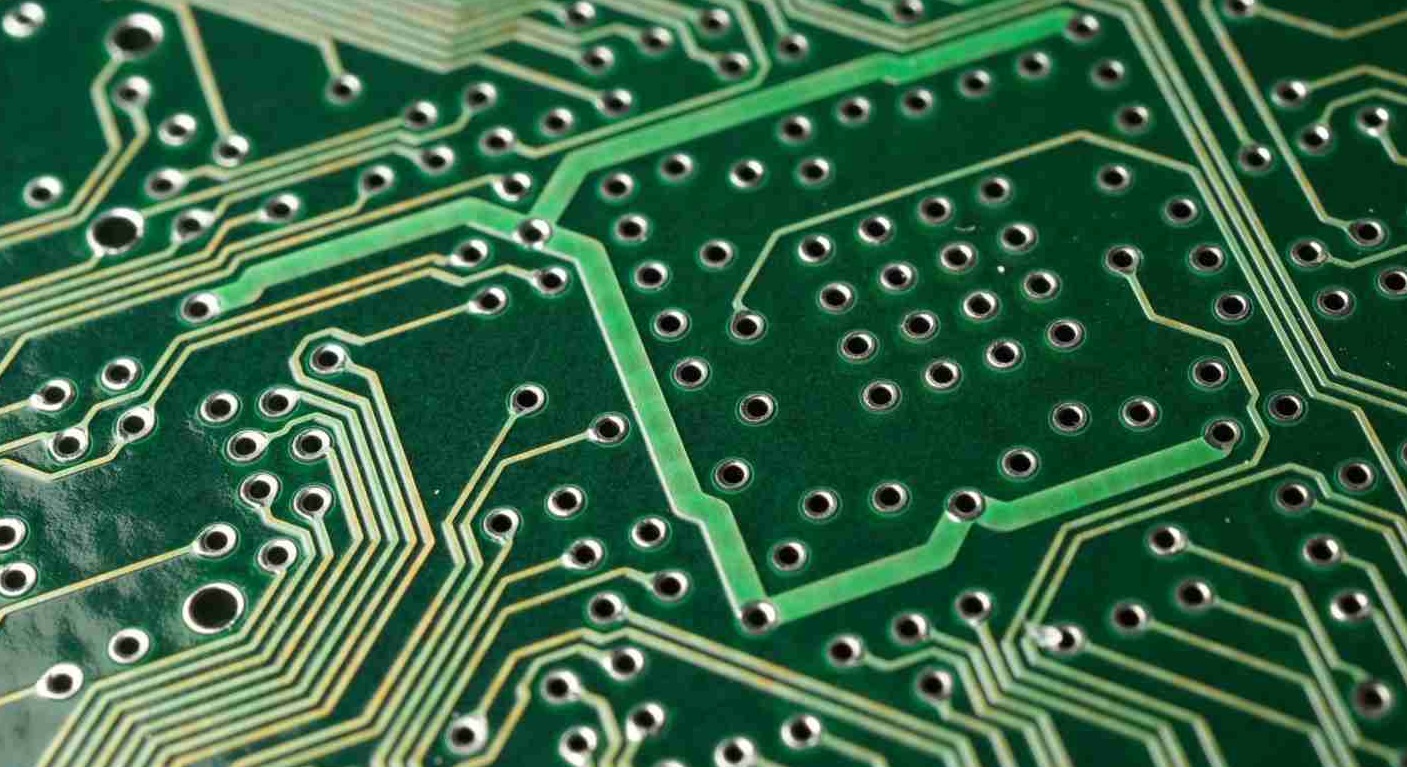

Warum müssen durch Löcher in PCB-Leiterplatten eingesteckt werden?

Drucken leitende Leiterplatten (PCBs) sind in der Elektronikherstellung erforderlich, wobei verschiedene Komponenten über verschiedene Schichten verbunden sind.Eines der besten Merkmale dieser Boards ist die Verwendung von Durchführern, auch als über Löcher bekannt, die leitende Wege zwischen Schichten liefern.Es ist sowohl für die Funktionalität als auch für die Zuverlässigkeit der PCB wichtig, dass diese Durchlöcher ordnungsgemäß angeschlossen sind.Dieser Artikel erläutert die Gründe für das Verstopfen von Durchlöchern, die damit verbundenen technologischen Prozesse und die Vorteile dieser Praxis.

Katalog

Zweck von Durchlöchern in PCBs

Durchlöcher sind so konzipiert, dass sie die elektrische Konnektivität zwischen verschiedenen Schichten der PCB erleichtern.Diese Löcher ermöglichen es Signalen, durch die mehreren Schichten von Kupferspuren zu gelangen, aus denen eine Leiterplatte besteht.Da die Technologie weitergegeben hat, insbesondere mit dem Anstieg der Surface Mount Technology (SMT) und der BGA-Komponenten (Ball Grid Array), sind die Anforderungen an die Fertigung durch die Durchlochs und deren Finishing strenger geworden.Der Verstopfungsprozess wurde entwickelt, um den zunehmenden Komplexität und Zuverlässigkeitsanforderungen der modernen Elektronik gerecht zu werden.

Gründe für das Verstopfen von Durchlöchern

Ein wichtiges Merkmal dieser Boards ist das Durchschnitt oder über das Loch, das elektrische Verbindungen zwischen verschiedenen Schichten der Platine ermöglicht.Ein einfaches Durchgang von durchläufigen Löchern kann jedoch zu verschiedenen Problemen während der Herstellung und Montage führen.Um Probleme wie Kurzstrecken, Kontamination und fehlerhaftes Löten zu verhindern, müssen diese Löcher häufig angeschlossen werden.Das Anschluss von Durchlöchern in PCBs bietet mehrere Vorteile, insbesondere für komplexe Oberflächenmontage- und Multilayer-Boards.Im Folgenden finden Sie die Hauptgründe, warum das Verstopfen dieser Löcher erforderlich ist:

Verhindern Sie Kurzstrecken während des Lötens

Während des Wellenlötes besteht das Risiko, dass Löten durch Löcher durch nicht versiegelte Löcher verschüttet werden, was möglicherweise Kurzstrecken verursacht.Dies ist besonders problematisch, wenn sich über Löcher auf BGA -Pads befindet, da dies zu schlechten Löt- und Verbindungsproblemen für verschiedene Komponenten führen kann.

Vermeiden Sie Flussrückstände in Durchlöchern

Das Verlassen von Durchlöchern offen zu lassen, kann zum Aufbau von Flussrückständen führen, was die Zuverlässigkeit des Boards beeinträchtigen könnte.Das Verstopfen der Löcher stellt sicher, dass keine Rückstände zurückgelassen werden, was sich im Laufe der Zeit auf die Leistung des Boards auswirken kann.

Stellen Sie die Zuverlässigkeit der Vakuumprüfung sicher

Viele PCBs werden nach der Oberflächenmontage und -Anbaugruppe Vakuumtests unterzogen.Das Verstopfen der Überlöcher stellt sicher, dass die Karte während des Tests den erforderlichen Unterdruck beibehalten und die Genauigkeit und Zuverlässigkeit der Tests verbessert.

Verhindern, dass Lötpaste in Löcher sickern

Unplugged Through-Löcher können es Lötpaste ermöglichen, in sie in sie zu fließen, was zu falschen Lötverbindungen und einer unsachgemäßen Platzierung der Komponenten führt.Das Verstopfen dieser Löcher hilft bei der Aufrechterhaltung sauberer, zuverlässiger Lötpunkte.

Vermeiden Sie die Bildung von Zinnperlen

Während des Wellenlötes besteht das Risiko, dass Blechperlen aus nicht versiegelten Löchern bilden und herausspringen, was zu Kurzstrecken führen kann.Das Verstopfen über Löcher verringert die Wahrscheinlichkeit dieser Defekte.

Prozess des Verstopfens durch die Löcher

Das Anschließen von Durchlöchern oder über Löcher in gedruckten Leiterplatten (PCBs) ist der wichtige Schritt, um die Zuverlässigkeit und Leistung der Karte zu gewährleisten.Dieser Vorgang umfasst die Versiegelung der Löcher, die verschiedene Schichten der PCB verbinden und Probleme wie Kurzschaltungen, Kontamination und Lötfehler verhindern.Abhängig von den spezifischen Anforderungen der Platine und der Komponenten werden verschiedene Methoden verwendet, um diese Löcher zu schließen.In der Branche werden verschiedene Techniken verwendet, um durch die Löcher zu schließen, jeweils ihre eigenen Vorteile und Herausforderungen.Im Folgenden finden Sie einige gängige Methoden:

Steckung nach Heißluftnivellierung

Bei diesem Vorgang werden eine Lötmaske auf die Platine angewendet und dann die Löcher nach dem HOL -Air Leveling (HAL) -Prozess angeschlossen.Für den Stecker wird eine Thermosettierung oder eine photosensitive Tinte verwendet.Diese Methode verhindert, dass Öl nach der Halbzeit aus dem Loch aus dem Loch herauskommt, kann jedoch zu einer ungleichmäßigen Oberfläche führen, was die Lötqualität für bestimmte Komponenten beeinflussen kann.

Löcher mit Aluminiumblättern vorlegen

Bei dieser Methode wird ein Aluminiumblatt mit gebohrten Löchern über der PCB platziert, und Tinte wird angelegt, um sicherzustellen, dass die Durchlöcher vollständig angeschlossen sind.Der Prozess beinhaltet die Heilung der Tinte und das Mahlen der Oberfläche zur Glätte.Diese Technik bietet ein sauberes, flaches Finish, das ideal für hochpräzise Anwendungen ist. Es ist jedoch erforderlich, dass fortschrittliche Geräte die Kupferbeschichtungsdicke steuern und sicherstellen, dass der Stecker gut haftet.

Gleichzeitige Verstopfung und Lötmaskenanwendung

Ein effizienterer Ansatz besteht darin, die Durchlöcher anzuschließen und gleichzeitig die Lötmaske anzuwenden.Diese Methode verkürzt die Produktionszeit und gewährleistet die Gleichmäßigkeit der Lötmaskenabdeckung.Es erfordert jedoch eine präzise Kontrolle über den Druck und die Tintenviskosität über den Siebdruck und die Tintenviskosität, um Mängel wie Luftblasen oder ungleiche Oberflächen nach der Heilung zu verhindern.

Häufige Herausforderungen und Lösungen beim Verstopfen über Löcher

In der Moderne Electronics Manufacturing sind die Zuverlässigkeit und Leistung von gedruckten Leitertafeln (PCBs) Komponenten zum Erfolg unzähliger Geräte, von Smartphones bis hin zu Industriesystemen.Einer der Aspekte des PCB -Designs und der Herstellung ist die Verwaltung von winzigen Löchern, die verschiedene Schichten einer Platine elektrisch verbinden.Der Verstopfungsprozess über Löcher, insbesondere in mehrschichtigen und mit hohen Dichte (HDI) -Boards (Hochdichte), stellt jedoch eine einzigartige Reihe von Herausforderungen dar.Unangemessen durch Verstopfung kann zu Problemen wie Signalstörungen, mechanischen Ausfällen und verringerter Haltbarkeit führen.Dieser Artikel befasst sich mit den häufigsten Herausforderungen, die beim Anschließen über Löcher auftreten, und untersucht effektive Lösungen, mit denen eine langfristige PCB-Leistung und -zuverlässigkeit gewährleistet sind.Der Verstopfungsprozess über Löcher kann mehrere Herausforderungen darstellen, darunter:

• Ölleckage oder Tintenverdünnung: Wenn der Stecker nicht vollständig versiegelt ist, kann Öl während des HAL -Vorgangs auslaufen, oder Tinte kann um das Loch dünn werden.Dies kann gemindert werden, indem sichergestellt wird, dass der Stecker vollständig gefüllt ist und der richtige Tintenart verwendet wird.
• Zinnperlen im Steckerloch: Wenn nicht ordnungsgemäß adressiert, können kleine Zinnperlen im Steckdose eingeschlossen werden, was die Leistung der Platine beeinflussen kann.Besondere Sorgfalt bei den Härtungs- und Lötprozessen kann dazu beitragen, dieses Problem zu verhindern.
• Kompatibilität mit Lötmaske: Das Steckermaterial muss mit der Lötmaske kompatibel sein, um Probleme wie Oberflächenblasen oder Schälen nach der Heilung zu vermeiden.

Abschluss

Da die Elektronik kleiner und komplexer wird, wird die Notwendigkeit zuverlässiger Fertigungstechniken wichtig, und das Einstecken von Durchlöchern in gedruckten Leiterplatten (PCBs) ist Teil davon.Verstopfen diese Löcher, um Kurzschlüsse zu verhindern, Mängel zu löten und Verunreinigungen zu verhindern, die sich direkt auf die Leistung und Langlebigkeit des Boards auswirken.Durch die Versiegelung der Durchlöcher können Sie verhindern, dass Lötmittel während der Montage in unerwünschte Bereiche fließt, Flussrückstände ansammelt und empfindliche Komponenten vor Beschädigungen schützen.Dies führt zu einer verbesserten elektrischen Konnektivität, saubereren Lötverbindungen und einer höheren Qualitätskontrolle.Trotz der Komplexität des Prozesses, der fortschrittliche Materialien erfordert, und Techniken überwiegen die Vorteile bei weitem die Herausforderungen.Die ordnungsgemäße über Löcher tragen zur allgemeinen Zuverlässigkeit, Haltbarkeit und Effizienz moderner elektronischer Geräte bei, wodurch es zu einem wesentlichen Schritt bei der Herstellung von PCBs leistungsstarken PCBs ist.

Häufig gestellte Fragen [FAQ]

1. Wie repariere ich Rötungen um die Loch -Lochs um die Lösche?

Rötungen treten normalerweise auf, wenn der Stecker nicht ordnungsgemäß gefüllt wird, wodurch Tinte in das Loch fließt.Wenn Sie sicherstellen, dass das Loch vor dem Auftragen der Lötmaske vollständig gefüllt ist, kann dieses Problem verhindern.

2. Was ist die Funktion der kleinen Metalllöcher auf einer Leiterplatte?

Dies sind Durchlöcher oder über Löcher, die zur Verbindung verschiedener Schichten der PCB verwendet werden.Sie helfen dabei, Signale über die Schichten hinweg zu übertragen, werden jedoch normalerweise nicht für die Lötung des direkten Komponenten verwendet.

3. Was sollte beim Entwerfen über Lochlayouts in Betracht gezogen werden?

Über Löcher sollten von Oberflächenmontierkissen weggelegt werden, und die Größe sollte mit dem Bleidraht übereinstimmen, um gute Lötverbindungen ohne Isolation oder Wärmeprobleme zu gewährleisten.
