Was müssen Sie über Reed Relays wissen?

Ein Reed-Relais arbeitet unter Verwendung eines Elektromagnets zur Steuerung des Reed-Schalters, seiner Kernkomponente, die aus dünnen, schilfartigen Kontakten besteht, die in einer Glasumschlag versiegelt sind.Wenn das Elektromagnet angetrieben wird, erzeugt es ein Magnetfeld, das die Kontakte zusammenzieht und die Schaltung schließt.Das Glasgehäuse bietet eine schützende, hermetisch versiegelte Umgebung, die eine zuverlässige Leistung gewährleistet, indem Feuchtigkeit und Verunreinigungen ferngehalten werden.Reed -Relais werden für ihre schnelle Umschaltung, kompakte Größe und elektrische Isolation bewertet, wodurch sie ideal für empfindliche elektronische Systeme und Anwendungen ideal sind, in denen der Platz begrenzt ist.

Katalog

Überblick über Reed Relays

Ein Reed -Relais verwendet ein Elektromagnet, um einen Reed -Switch, seine Kernkomponente, zu steuern.Dieser Schalter besteht aus zwei dünnen, schilfartigen Kontakten, die in einem Glasumschlag versiegelt sind.Diese Kontakte bestehen normalerweise aus einer Nickel-Eisen-Legierung mit rund 52% Nickelgehalt.Um die Haltbarkeit zu gewährleisten, werden sie je nach Spannungsanforderungen der Anwendung mit Materialien wie Ruthenium, Rhodium, Iridium, Wolfram oder Molybdän verteilt.Ruthenium wird normalerweise auf die Kontakte gesputtert, während Rhodium elektropliert ist.In einigen Audioanwendungen wurde auch Gold zur Überbearbeitung verwendet.

Der Reed Switch funktioniert, indem die Kontakte zusammengebracht werden, wenn sie einem Magnetfeld ausgesetzt werden.Die Lücke zwischen den offenen Kontakten liegt typischerweise zwischen 0,05 und 1 mm, wobei größere Lücken einen höheren Spannungswiderstand bieten.Diese kleine Lücke ermöglicht das schnelle Umschalten, normalerweise zwischen einer halben Millisekunde und einigen Millisekunden, abhängig von der Kontaktgröße.Der Glasumschlag bietet ein hermetisches Siegel, um die Kontakte vor Feuchtigkeit und Verunreinigungen zu schützen.Es schafft auch eine stabile interne Umgebung, die häufig mit Stickstoff und Heliumspuren oder sogar einem Vakuum in Hochspannungsanwendungen gefüllt ist, um die Leistung zu verbessern und die Kontaktdauer zu verlängern.

Betriebsprinzipien von Reed Relays

Ein Reed -Relais arbeitet mit einem Magnetfeld, um die Schalterkontakte zu beeinflussen.Wenn das Magnetfeld in der Nähe des Schalters aufgetragen wird, magnet es die Nickel-Eisen-Kontakte, wodurch sie mit den gegenüberliegenden Polen nach Norden und Süden ausgerichtet sind, die eine Attraktion erzeugen, die die Kontakte zusammenzieht und die Schaltung schließt.

Wenn sich das Magnetfeld verstärkt, überwindet es die interne Federspannung der Kontakte und ermöglicht es ihnen, festen Kontakt herzustellen.Diese Bewegung ist jedoch nicht immer glatt.Das schnelle Schließen kann dazu führen, dass die Kontakte abprallen, was zu mehreren kurzen Trennungen führt, bevor sie als "Kontaktsprung" bezeichnet werden.Dieser Sprung kann zu einem erhöhten Verschleiß führen und in einigen Fällen elektrische Lichtbögen verursachen, insbesondere in Schaltungen mit kapazitiven oder induktiven Elementen.Selbst in Geräten mit niedrigem Strom wie CMOS-Schaltungen kann Contact Bounce und Lichtbogen die Lebensdauer der Relais abbauen.

Wenn das Magnetfeld entfernt wird, entmagnetisieren die Kontakte und der Federmechanismus sie und öffnet den Stromkreis.Die Verwendung einer elektromagnetischen Spule zum Erzeugen des Magnetfeldes ermöglicht die elektronische Steuerung des Relais, sodass ein kleiner Strom viel größere Ströme durch die Schilfkontakte umschaltet.Die geringe Größe der Reed-Relais macht sie ideal für die Verwendung in räumlich eingeschränkten elektronischen Schaltkreisen.

Vorteile und Einschränkungen von Reed Relays

Reed -Relais bieten ein schnelles Schalt- und kompaktes Design, weisen jedoch Einschränkungen wie eine niedrigere Stromhandhabung und eine kürzere Lebensdauer auf, da mechanische Verschleiß.Reed Relays haben mehrere Vorteile, aber sie haben auch einige Einschränkungen.

Vorteile

• Kompakte Größe: Reed-Relais sind in kleinen Formaten wie einem einzelnen Inline (SIL) oder Dual Inline (DIL) -Paketen erhältlich, wodurch sie leicht in enge Kreislaufdesigns integriert werden können.
• Schnelle Schaltgeschwindigkeiten: Reed Relays wechseln schnell, wodurch sie für Hochgeschwindigkeitsanwendungen geeignet sind.
• Elektrische Isolation : Sie liefern eine vollständige Isolation zwischen dem Steuerkreis und dem Schaltkreis, ideal für empfindliche elektronische Systeme.

Einschränkungen

• Begrenzte Stromkapazität: Reed -Relais sind aufgrund ihrer geringen Kontaktgröße nicht für die Umstellung sehr hoher Ströme geeignet.
• Langsamer als Festkörperschalter: Obwohl sie schnell sind, sind sie langsamer als einige Festkörpergeräte, die möglicherweise langsamere Optoolatoren verwenden, aber andere Vorteile bieten.
• Mechanischer Verschleiß: Als elektromechanische Geräte tragen sich die Reed-Relais im Laufe der Zeit ab, insbesondere die Kontakte, wodurch ihre Lebensdauer im Vergleich zu Festkörperschaltern verringert wird.

Trotz dieser Nachteile sind Reed -Relais sehr zuverlässig und häufig in Anwendungen verwendet, die einen geringen Kontaktwiderstand und eine vollständige elektrische Isolation benötigen, z. B. in Testausrüstung und Schaltmatrizen.

Geschichte und Entwicklung von Schalter und Relais

Das Reed Switch -Konzept wurde zuerst in vorgeschlagen 1922 von Professor V. Kovenko An der Leningrad Electrotechnical University.Er führte die Idee eines "magnetisch kontrollierten Kontakts" ein, der unter dem Einfluss eines Magnetfelds wechseln würde.Wichtige Fortschritte folgten in 1936 Als Bell Telefonlabors in den USA mit der Erforschung von Reed -Schalter zur Verwendung in Telefonbörsen begann.

Bis 1938Es wurde ein experimenteller Schalter entwickelt, um den Mittelleiter eines Koaxialkabels zu kontrollieren, und die Produktionsmodelle folgten zwei Jahre später.Während des 1950er Jahre, Die Reed -Relais wurden aufgrund ihrer verbesserten Zuverlässigkeit, einer schnelleren Umschaltung und niedrigeren Stromanforderungen im Vergleich zu herkömmlichen elektromechanischen Relais in automatischen Telefonbörsen häufiger eingesetzt.

1963 Bell Telefon stellte seine erste in Reed Relay basierende Telefonaustausch vor und steigerte die Nutzung der Technologie in Kommunikationsnetzwerken weiter.Im Laufe der Zeit fanden Reed Relays umfassendere Anwendungen, die über die Telekommunikation hinausgehen, einschließlich Positionsempfindung, Test- und Messgeräte sowie anderen automatisierten Systemen.

Best Practices für die Verwendung von Reed -Relais

Reed -Relais sind für ihre Zuverlässigkeit und Effizienz bei der Schaltung von Anwendungen in verschiedenen elektronischen Systemen allgemein anerkannt.Trotz ihrer Vorteile kann eine unsachgemäße Nutzung zu Leistungsproblemen oder sogar zu Schäden sowohl des Relais als auch der verbundenen Schaltungen führen.Daher ist das Verständnis der Vorsichtsmaßnahmen erforderlich, die für die effektive Verwendung von Reed -Relais erforderlich sind, um eine gute Funktionalität und Langlebigkeit sicherzustellen.Dies sind die Sicherheitsmaßnahmen, Handhabungstechniken und Betriebsrichtlinien, um die Leistung von Reed -Relais in verschiedenen Anwendungen zu maximieren.Um eine gute Leistung und Langlebigkeit zu gewährleisten, erfordern Reed Relays eine sorgfältige Handhabung, Montage und Reinigung.

Handhabung

Reed -Relais sind empfindlich und können durch physische Auswirkungen dauerhaft beschädigt werden, z. B. Tropfen von 30 cm oder mehr.Übermäßige Kraft an den externen Klemmen wie Ziehen oder Verdrehen kann auch ihre Funktion beeinträchtigen.

Montage auf PCB

Gebogenes Terminal: Beim Biegen des Klemme des Relais für die PCB -Montage vermeiden Sie Winkel von mehr als 45 Grad.Das Biegen darüber kann eine vertikale Kraft verursachen, die das Relais beschädigt.
Positionierung: Reed -Relais können Geräusche einführen. Daher ist es wichtig, sie von empfindlichen Halbleiterkomponenten zu positionieren.Platzieren Sie die Unterdrückungsschaltungen in der Nähe der Relaisspule, um die elektromagnetische Interferenz zu minimieren.
Löten: Verwenden Sie den schwindelerregenden Fluss zum Löten aus Rosen.Begrenzen Sie beim Löten die Temperatur nicht mehr als drei Sekunden auf 280–300 ° C, um eine Überhitzung zu verhindern.Für das automatische Löten sollte die maximale Temperatur bis zu fünf Sekunden lang 250–260 ° C betragen.

Reinigung

Vermeiden Sie Ultraschallreinigung, da sie die Relaiskontakte beschädigen können.Es werden Lösungsmittel wie Freon, Alpha, Ethanol und Isopropylalkohol empfohlen.Andere Lösungsmittel wie Chlorosen und Chlorosolder können unter bestimmten Bedingungen verwendet werden.

Nach diesen Vorsichtsmaßnahmen stellt sicher, dass Reed -Relais zuverlässig und länger dauern, was sie zu einer soliden Wahl für verschiedene Branchen und Anwendungen macht.

Häufig gestellte Fragen [FAQ]

1. Wer stellt Reed Relays her?

Reed -Relais werden von mehreren führenden Herstellern hergestellt und sind über autorisierte Händler wie Mouser Electronics erhältlich.Zu den Marken gehören Coto -Technologie, Magnecraft, Moder, TE -Konnektivität und andere.

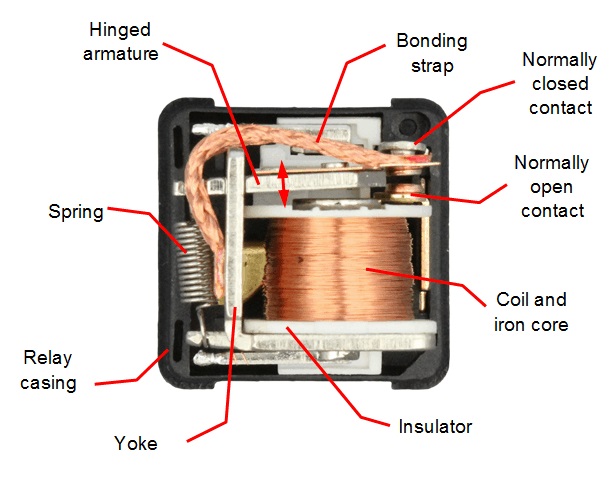

2. Was ist der Unterschied zwischen einem Reed -Relais und einem elektromechanischen Relais?

Ein Reed -Relais verwendet magnetische Kontakte, die sich als Reaktion auf ein Magnetfeld bewegen, und bietet im Vergleich zu elektromechanischen Relais schnellere Schaltgeschwindigkeiten.Die Reed -Relais verarbeiten jedoch aufgrund ihrer dünneren Kontakte einen niedrigeren Strom und eine Spannung.

3. Wie funktionieren Reed -Relais -Kontakte?

Wenn ein Magnetfeld typischerweise aus einem Magneten oder Magnet angewendet wird, richtet es die Schilfkontakte aus Nickeleisen magnetisch aus, wodurch sie den Schaltkreis schließen und vervollständigen.

4. Was sind die Anwendungen von Hochspannungs-Schilfrelais?

Hochspannungs-Reed-Relais werden in Anwendungen wie Halbleitertestern, Kabelprüfern, medizinischen Elektronik, Elektrofahrzeugen, Solarenergiesystemen, In-Circuit-Tests und Hochspannungsinstrumenten verwendet, die Vorteile gegenüber Standard-Relais bieten.

5. Wie wird ein Schilfrelais in einem Schaltkreis betrieben?

Ein Reed -Relais arbeitet, indem ein Magnetfeld in der Nähe der Schalterkontakte positioniert wird.Die Magnetkraft richtet die Nickel-Eisenkontakte aus, schließt den Stromkreis und lässt den Strom fließen.
