Hystereseffekte und Anwendungen in elektronischen Schaltungen

Die Hysterese ist ein wichtiges Konzept in der Elektronik- und Materialwissenschaft, das die Abhängigkeit des aktuellen Zustands eines Systems von seinen früheren Eingaben beschreibt, insbesondere beim Umschalten zwischen zwei Schwellenwerten.Es spielt eine große Rolle bei der Stabilisierung der Leistung, der Verhinderung von unregelmäßigem Wechsel und der Gewährleistung eines zuverlässigen Betriebs in Geräten wie Komparatoren, Sensoren und Thyristoren.In magnetischen Systemen wird die Hysterese durch eine Hystereseschleife dargestellt, die zeigt, wie Materialien wie Eisen auf sich ändernde Magnetfelder reagieren.Es gibt verschiedene Arten von Hysterese, einschließlich rateabhängiger (durch Eingangsänderungen beeinflusst) und rateunabhängiger (durch Temperatur und Eingangsspannung).Das Verständnis und die Verwaltung von Hysterese ist wichtig für die Gestaltung stabiler, effizienter und leistungsstarker elektronischer Systeme.

Katalog

Hysterese in magnetischen Systemen verstehen

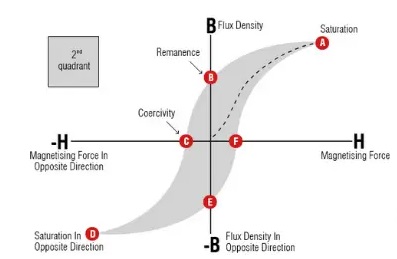

Die Hysterese wird am häufigsten in ferromagnetischen Materialien wie Eisen, Kobalt und Nickel beobachtet.Wenn diese Materialien einem Magnetfeld ausgesetzt sind, werden sie einer Magnetisierung unterzogen, die sich mit der Feldrichtung umkehrt.Eine Hystereseschleife repräsentiert dieses Verhalten visuell.In einem einfachen Beispiel wird ein Eisenkern in einer stromträglichsten Spule magnetisiert.Wenn sich die Richtung des Stroms umkehrt, ändert sich die Magnetisierung des Kerns, verschwindet jedoch nicht sofort.Stattdessen folgt es einem bestimmten Pfad im Diagramm und bildet die Hystereseschleife.

Die Schleife beschreibt die Beziehung zwischen magnetischer Flussdichte (B) und Magnetfeldstärke (H).Mit zunehmender Feldstärke steigt die Flussdichte, bis sie gesättigt ist.Wenn die Feldstärke abnimmt, verfolgt die Magnetisierung einen anderen Weg und zeigt vorwärts und umgekehrte Magnetisierungszyklen.

Verschiedene Arten und Eigenschaften von Hysteresephänomenen

Ratenabhängige Hysterese

In diesem Typ ändert sich die Größe der Hystereseschleife mit Variationen in Amplitude, Frequenz oder Eingangsspannung.Die Antwort des Systems hängt von der Rate der Eingangsänderung ab.Mathematisch:

dx/dt = f (x, a, f, v)

Hier, X ist Verschiebung, A ist Amplitude, F ist Frequenz und V ist Spannung.

Die ratenabhängige Hysterese entsteht durch Variationen der Schleifengröße, die durch Veränderungen von Amplitude und Frequenz aufgrund von Eingangsspannungsänderungen beeinflusst werden.Diese Beziehung findet Expression in der direkten Verbindung zwischen Verschiebungsänderungen und diesen Parametern.Während er sich mit Ermüdungstests befasst, stehen häufig vor Herausforderungen, die das rateabhängige Verhalten von Materialien unter zyklischen Belastungen erfassen.

Rateunabhängige Hysterese

Diese Form ist unabhängig von der Zeit und hängt stattdessen von abhängig von Temperatur- und Eingangsspannung.Zum Beispiel bei einer konstanten Temperatur von 76 ° C.Die Ausgangsspannung wird ausschließlich durch die Eingangsspannung bestimmt.Mathematisch:

Y = f (x)

Wo Y ist die Ausgangsspannung und X ist die Eingangsspannung.

Im Gegensatz zum rateabhängigen Verhalten wird die rateunabhängige Hysterese eher durch Temperaturänderungen als durch Frequenzschwankungen beeinflusst.Hier beeinflusst die Eingangsspannung überwiegend die Ausgangsspannung und macht die Frequenzveränderungen zu einem weniger signifikanten Faktor.Die Einfachheit, diese Beziehung durch direkte Gleichungen darzustellen, hilft bei der Vorhersageanalyse, die temperaturempfindliche Anwendungen zugute kommt, wie z. B. thermostatische Kontrolldesigns, die sich auf die konsistente Leistung über unterschiedliche Geschwindigkeiten konzentrieren.

Magnetische Hysterese

Die magnetische Hysterese beinhaltet Wechselwirkungen mit gleichmäßigen Magnetfeldern und erfordert eine präzise Instrumentierung, wie Hallsonden, um Materialantworten auf Magnetkräfte zu fangen.Diese Informationen haben Transformator- und Elektromotor -Innovationen geführt und sich in das magnetische Verhalten für Effizienz und Leistungsverbesserungen einsetzen.Darüber hinaus versprechen laufende Untersuchungen zur magnetischen Hysterese das Versprechen von Durchbrüchen bei den Fortschritten der Datenspeichertechnologie.

Diese unterschiedlichen Hysteresetypen weisen auf den Wert des kontextspezifischen Verständnisses hin und präsentieren unterschiedliche Anwendungen und Herausforderungen.Einige Xperiences zeigen, dass theoretische Modelle, obwohl sie einen flexiblen und Ansatz für die Behandlung von variablen Zusammenspielen erfordern, um diese Phänomene effektiv zu nutzen.

Die Rolle der Hysterese in den Vergleichen

Vergleiche, die sowohl bei digitalen als auch bei analogen Schaltungen für die Erkennung von Ebenen eine große Rolle spielen, nutzen die Hysterese, um ein stetiges Schaltverhalten zu erreichen.Diese Eigenschaft stellt sicher, dass Schaltkreise konsequent auf Eingabevariationen reagieren. Eine Schlussfolgerung, die häufig durch umfangreiche Erfahrungen mit Geräten wie dem LMH7220 und max999 erreicht wird.Diese Komparatoren veranschaulichen die Verwendung der Hysterese bei der Verfeinerung und Stabilisierung der Signalanalyse.

Die Funktion der Hysterese

Die Hysterese in den Vergleichen wird durch die Verwendung positiver Rückkopplungsschleifen realisiert.Dieser komplizierte Mechanismus gegen unregelmäßige Schaltungen, die durch geringfügige Eingangssignalschwankungen verursacht werden, führt eine Verzögerung vor, bevor der Ausgang reagiert.Sie können häufig feststellen, dass durch gekonntes Konfigurieren positiver Feedback -Schleifen laute Eingänge in zuverlässige Ausgänge umgewandelt werden können, wodurch die Systemzuverlässigkeit verbessert werden kann.

Hysterese in operativen Verstärkern

Im Zusammenhang mit operativen Verstärkern spielt die Hysterese eine große Rolle bei der Behandlung von Signaleingang, da Spannung schwankt.Wenn der Strom umgeleitet wird, um proportionale Spannungsänderungen im Einklang mit dem Ohmschen Gesetz zu erzeugen, verbessert die Hysterese die Genauigkeit der Signalkontrolle.Experten für den Schaltungsdesign zeigen häufig, dass eine solche Genauigkeit die Systemleistung verbessert und den Fehlerbehebungsprozess in komplexen Schaltungen optimiert.

Die absichtliche Anwendung der Hysterese in Vergleichs zeigt das hoch entwickelte Verständnis der Schaltkreise, die für die Bewältigung der modernen technologischen Herausforderungen erforderlich sind.Durch die Untersuchung der Art und Weise, wie die Hysterese elektrische Signal -Feinheiten verwaltet, ist es offensichtlich, dass in Schaltungskonstruktionen.Die zugrunde liegende Komplexität und Hysterese bieten ein Leitrahmen für die Schaffung zuverlässiger und effizienter elektronischer Systeme.

Hysterese in der Sensorfunktionalität

Die Sensoren haben die Aufgabe, Umgebungsvariablen zu erfassen, einschließlich, aber nicht beschränkt auf Temperatur, Druck und Bewegung.Eine faszinierende Phänomen, die Hysterese spielt eine große Rolle im Sensorverhalten, insbesondere bei kapazitiven Sensoren.Es zeigt sich oft als Zeitverzögerung zwischen Eingangs- und Ausgangszuständen.Zum Beispiel können die Praktizierenden bei der Variation des Abstands zwischen einem Ziel und dem Sensor an der Stelle, in der der Sensor zwischen "und" aus "und" aus "umschaltet.Dieses Merkmal beeinflusst die Präzision und Zuverlässigkeit von Sensoren und verbindet theoretische Rahmenbedingungen mit der Ausführung.

Die Hysteresewerte sind vorbestimmt, um eine Harmonie zwischen Sensorreaktionsfähigkeit und Festigkeit zu treffen und ein Rätsel in Kontexten zu erstellen, die eine erhöhte Sensibilität fordern.Medizinprodukte sind beispielsweise stark auf Präzision angewiesen und stellen einzigartige Herausforderungen dar.Durch ihr erfahrenes Urteilsvermögen und ihr kreatives Denken steuern Sie diese etablierten Hysterese -Grenzen.Durch die Einstellung der Umgebungsbedingungen und der betrieblichen Erwartungen finetune Sensoranwendungen, um die Wirksamkeit zu verbessern und die Notwendigkeit einer manuellen Hystereseveränderung zu umgehen.

Auswirkungen der Hysterese auf Thyristoren

In dem faszinierenden Bereich der Hochstrom- und Hochspannungskontrolle sind die Thyristoren durch ihre faszinierenden Hystereseverhalten hervorgehoben.Diese komplexe Dynamik wird durch inhärente positive Rückkopplungsmechanismen geprägt, die das Gerät mit einer widerstandsfähigen Tendenz ausgeben, den leitenden Zustand nach der Aktivierung aufrechtzuerhalten.Während Transistoren auch eine wichtige Rolle in der Elektronik spielen, unterscheiden sich Thyristoren mit einer bemerkenswerten Fähigkeit, einen ausgelösten Zustand zu bewahren, und bieten ein vorteilhaftes Merkmal für Anwendungen, bei denen unerschütterliche Leistungsleistung gewünscht wird.

Erforschung der Hysterese in Thyristoren

Die Hysterese in Thyristoren bezieht sich aufdringlich auf den Stromfluss und die miteinander verbundenen Leistungs- und Spannungsparameter.Eine tiefere Untersuchung dieser komplizierten Beziehung kann das genaue Spannungsmanagement aufweisen und diese Komplexität häufig zur Verbesserung der Geräteleistung umfasst.In einigen Anwendungen führt die korrekte Verwaltung dieser diese zu einer erhöhten Effizienz, bei denen der Energieverlust reduziert und die Systemzuverlässigkeit gestärkt wird.

Verwendung und Perspektiven

In zahlreichen industriellen Szenarien nutzen die Thyristoren die Hysterese, um innerhalb der festgelegten Parameter zu arbeiten.Der Stromfluss erfordert eine akribische Mischung aus theoretischer Erfahrung.Für Sektoren wie Präzisionselektronik und Energiesysteme ist es wichtig, die subtile Hysterese zu erkennen und die Grenze zwischen Systemstabilität und Abbruch häufig zu definieren.Umfassende Schulungen ermöglichen die Betreiber, Szenarien zu antizipieren, in denen die Hysterese die Leistung negativ beeinflussen und einen proaktiven Ansatz fördert.

Spezialist für Hysteresekontrolle

Es deuten oft darauf hin, dass die Beherrschung der Hysterese in Thyristoren ein wissenschaftliches Verständnis mit künstlerischer Finesse kombiniert.Durch sorgfältiges Anpassen von Feedback -Systemen kann man das Verhalten dieser Geräte geschickt verfeinern und die gewünschten Ergebnisse auch unter herausfordernden Bedingungen erzielen.Die gemeinsame Weisheit erfahrener Techniker deckt ausgefeilte Strategien zur Spannungskalibrierung auf und unterstreicht die feine Linie zwischen theoretischen Modellen und praktischen Anwendungen.Diejenigen, die sich mit Thyristor-Operationen auskennt, gewinnen durchweg von unschätzbarem Wert für ihre Beiträge in Hochdruckumgebungen.

Techniken zur Minimierung der Hysterese

Der Einfluss der Hysterese auf die Schaltungsstabilität ist tiefgreifend, insbesondere in der Fähigkeit, die Ausgangsspannung und Stummschaltung zu stabilisieren.Dieser sanftere Ansatz zum Lärmmanagement spart nicht nur Energie, sondern erweitert auch die Lebensdauer elektronischer Komponenten durch Linderung elektrischer Stress.Die glattere Funktionalität, die sie bereitstellt, wird besonders in Anwendungen wie Switch-Mode-Stromversorgungen und Oszillatoren bewertet, bei denen der nahtlose Betrieb eine immense Zufriedenheit bringt.Sie betrachten häufig die Einführung der Hysterese als eine Gelegenheit zum Einfallsreichtum und ermöglichen Designs, die geschickt Verschiebungen der Input- oder Umgebungsbedingungen verarbeiten.

Navigieren von Design- und Integrationsproblemen

Trotz seiner offensichtlichen Vorteile zeigt die Implementierung der Hysterese in elektronischen Designs bestimmte Hürden.Die Zugabe von Komponenten wie Widerständen oder Kondensatoren zur Anpassung der Hystereseeigenschaften kann Schaltungskonstruktionen komplizieren und möglicherweise zu komplizierten Kalibrierungsprozessen führen.Sie müssen diese Kompromisse kunstvoll verwalten, um sowohl Präzision als auch Funktionalität aufrechtzuerhalten.Dieser Balanceakt beinhaltet typischerweise eine Mischung aus strengen Tests und Simulation, die sowohl auf theoretische Fundamente als auch auf Lektionen aus früheren ähnlichen Unternehmungen zurückgreift.

Der Einfluss auf Präzision und Kalibrierung

Durch die Einbeziehung der Hysterese werden sowohl Belohnungen als auch Komplexität der Präzision in Schaltkreisen eingebracht.Aufgrund der durch Hysterese induzierten Nichtlinearität wird das modellierende Schaltungsverhalten anspruchsvoller.Die Kalibrierung tritt dann als Prozess auf, da auch geringfügige Abweichungen von den erwarteten Ergebnissen abweichen können.Eine nachdenkliche, absichtliche Strategie ist vorteilhaft und beinhaltet häufig automatisierte Kalibrierungs- und Anpassungstechniken.Es wurden häufig maßgeschneiderte Lösungen entwickelt, um diese Variationen zu mildern, wodurch sowohl die Präzision als auch die Zuverlässigkeit des Systems verbessert wurde.

Kompromisse erkunden

Das Einleiten der Kompromisse im Zusammenhang mit Hysterese erfordert ein Verständnis für theoretische Kenntnisse und praktische Fähigkeiten.Die Verschmelzung traditioneller elektronischer Weisheit mit zeitgenössischen Methoden bietet einen umfassenden Ansatz für die Verfeinerung von Schaltungskonstruktionen.Diese Konvergenz fördert eine innovative und ausgewogene Strategie, die die Effizienz, Stabilität und Präzision erhöht und letztendlich die Systemleistung erhöht.Die Integration von altehrwürdigen Praktiken mit modernen Fortschritten zeigt eine tiefsitzende Entwicklung im elektronischen Schaltungsdesign, die technologische Fortschritt und die Verbesserung der Anwendungsverbesserungen.

Reduzierung der Hystereseffekte

Die effektive Verwaltung von Hysterese erfordert eine Strategie, die gekonnt Hardware- und Softwarelösungen kombiniert.Die Einstellung von Vergleiche mit niedriger Hysterese und linearen Komponenten ist ein wesentlicher Bestandteil, da sie präzise Reaktionsmerkmale liefern.Die Auswahl der überlegenen Kondensatoren hilft Ihnen dabei, eine stabile elektrische Leistung aufrechtzuerhalten, während der Schutz vor magnetischen Interferenzen einen Zufluchtsort für konsistente Betriebsbedingungen bietet.In digitalen Schaltungen erkennen und passen Korrekturalgorithmen die durch Hysterese induzierte Varianzen auf und verbessern die Systemstabilität.Darüber hinaus unterstützen raffinierte Kalibrierungsprozesse und die Auswahl der Komponenten die Hysteresemanagement.Wenn diese Praktiken nahtlos integriert sind, spiegeln sie das interdisziplinäre Gleichgewicht zwischen Technologie wider, die in verschiedenen technischen Bereichen offensichtlich sind.

Abschluss

Die Hysterese spielt eine große Rolle bei der Verbesserung der Leistung, Stabilität und Effizienz elektronischer Systeme.Unabhängig davon, ob es in Vergleichsempfängern, Sensoren oder Thyristoren verwendet wird, ermöglicht es Ingenieuren, Schaltkreise zu entwerfen, die unter verschiedenen Bedingungen zuverlässig arbeiten.Durch die Ausbindung seiner Auswirkungen und die Anwendung der richtigen Strategien wird die Hysterese zu einem unschätzbaren Instrument in der modernen Elektronik.

Häufig gestellte Fragen [FAQ]

1. Welche Rolle spielt die Hysterese bei Schmitt -Triggern?

Hysterese ist das, was einen Schmitt -Auslöser einzigartig macht.Ein Schmitt -Trigger ist im Wesentlichen ein Vergleichskreis mit positivem Feedback hinzugefügt.Dieses Feedback erzeugt zwei unterschiedliche Schwellenspannungen - eine zum Einschalten des Ausgangs und ein weiteres, um sie auszuschalten.

So funktioniert es:

Wenn die Eingangsspannung über dem oberen Schwellenwert steigt, wechselt der Ausgang in einen positiven Zustand.

Wenn die Eingangsspannung unter den unteren Schwellenwert fällt, schaltet der Ausgang in einen negativen Zustand.

2. Wie kann ich den Hystereseverlust minimieren?

Um den Hystereseverlust zu verringern, besteht die effektivste Methode darin, Siliziumstahl mit einer kleineren Hysterese -Schleifenfläche zu verwenden.Siliziumstahl ist ideal, weil er:

Hohe magnetische Sättigung

Hoher Widerstand (der Wirbelstromverluste reduziert)

Hohe magnetische Permeabilität

Niedrige Koerzivität

Eine weitere Möglichkeit ist die Verwendung von Luftcore-Transformatoren, da sie keinen Hystereseverlust aufweisen.Sie sind jedoch aufgrund des Leckflusses weniger effizient, was Siliziumstahl in den meisten Fällen zur bevorzugten Wahl macht.
