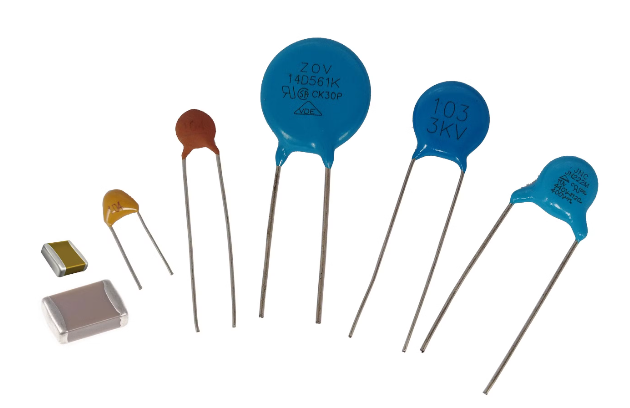

Keramikkondensatoren, auch monolithische Kondensatoren genannt, spielen aufgrund ihrer Vielseitigkeit und des breiten Verwendungsbereichs eine dynamische Rolle bei der Elektronik.Sie verwenden Keramikmaterialien als Dielektrikum, wodurch sie in verschiedenen elektrischen Umgebungen effizient funktionieren können.Diese Kondensatoren werden anhand der Art der von ihnen verwendeten Keramikdielektrikum eingestuft, die ihre Eignung für niederfrequente oder hochfrequente Anwendungen bestimmt.
Keramikkondensatoren sind in verschiedenen Formen und Konstruktionen wie Scheiben-, Röhren-, Rechteck-, Chip- und Vorschubtypen erhältlich.Jedes Design ist auf die bestimmten Leistungsanforderungen und die Konfigurationsanforderungen zugeschnitten.Beispielsweise sind Scheibenkondensatoren häufig kompakt und kostengünstig, während Chipkondensatoren häufig in oberflächenmontierten Geräten für moderne Elektronik verwendet werden.Diese Sorte bietet Ihnen die Flexibilität, Kondensatoren auszuwählen, die den genauen technischen Spezifikationen ihrer Projekte entsprechen.
Ihre Anpassungsfähigkeit macht die Keramikkondensatoren sowohl für die Unterhaltungselektronik - wie Smartphones und Haushaltsgeräte - als auch für industrielle Systeme, bei denen Zuverlässigkeit und Leistung schwerwiegend sind.Durch eine Reihe von Optionen, die für verschiedene Anwendungen entsprechen, bleiben die Keramikkondensatoren ein Eckpfeiler des modernen elektronischen Designs.
Ein Kondensator besteht aus zwei leitenden Platten, die durch ein nicht leitendes Material getrennt sind, das als Dielektrikum bezeichnet wird.Wenn eine Spannung über die Platten aufgetragen wird, sammeln sich auf ihren Oberflächen elektrische Ladungen an, sodass der Kondensator Energie in Form eines elektrischen Feldes speichern kann.
Abbildung 2. Basis des Kondensators
Die Kapazität bezieht sich auf die Fähigkeit eines Kondensators, eine elektrische Ladung zu halten.Es wird berechnet, indem die Ladung durch die Spannungsdifferenz zwischen den beiden Platten auf einer Platte gespeichert wird.Die zur Messung der Kapazität verwendete Einheit ist die Farad (F).In Schaltplänen werden Kondensatoren mit dem Symbol "C" dargestellt.
Die Formel für Kapazität lautet:
Abbildung 3. Kapazitätsformel
In dieser Formel:
• ϵ: Die Dielektrizitätskonstante, die die Fähigkeit des Isoliermaterials zur Unterstützung eines elektrischen Feldes beschreibt.
• S: Die Oberfläche der Platten, die sich gegenseitig gegenübersehen.
• K: Die elektrostatische Konstante mit einem Wert von 8,987551 × 109 N \ CDOTPM2/C2.
• D: Der Abstand zwischen den beiden Tellern.
Die Formel kann in einer vereinfachten Form wie folgt ausgedrückt werden:
Abbildung 4. vereinfachte Formel
Die Kapazität kann erhöht werden durch:
• Verwenden eines dielektrischen Materials mit einer höheren Dielektrizitätskonstante.
• Erhöhen Sie die Oberfläche der Platten.
• Reduzierung der Lücke zwischen den Platten.
Jede dieser Anpassungen ermöglicht es dem Kondensator, mehr Gebühren zu speichern und seine Gesamtleistung zu verbessern.Wenn Sie diese Faktoren verstehen, können Sie Kondensatoren in elektronischen Schaltkreisen besser nutzen und deren Effizienz optimieren.

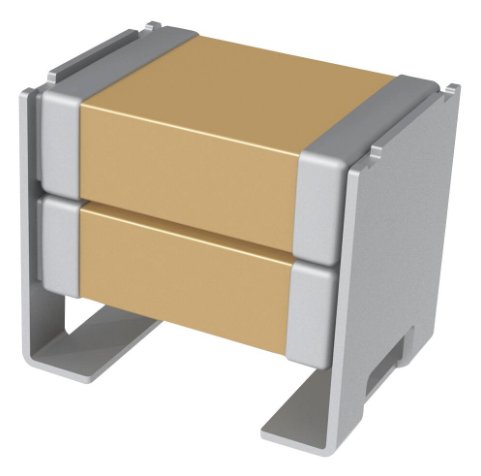

Abbildung 5. MLCC -Keramikkondensator
Multi-Layer-Keramikkondensatoren (MLCCs) stellen ein hoch fortschrittliches Design in der Kondensatortechnologie dar.Sie bestehen aus mehreren dünnen Schichten von Keramikdielektrikum, wobei jede Schicht durch interne Metallelektroden getrennt ist.Diese Schichten sind sorgfältig gestapelt, komprimiert und dann gesintert - ein Prozess, bei dem die Materialien bei hohen Temperaturen fusioniert werden, um eine einzelne feste Struktur zu erzeugen.Diese Methode führt zu einem langlebigen, kompakten und sehr zuverlässigen monolithischen Chip.

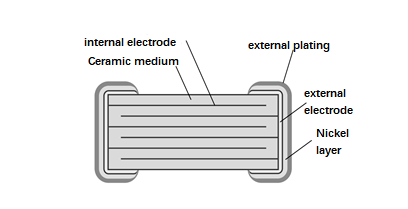

Abbildung 6. Schichtkonstruktion von MLCC
Die einzigartige Schichtkonstruktion von MLCCs erhöht intensiv die Gesamtfläche der inneren Elektroden, wodurch die Fähigkeit des Kondensators, die Ladung zu speichern, direkt verbessert.Durch die Einbeziehung vieler dünner Schichten in ein kleines Volumen erzielen MLCCs hohe Kapazitätswerte, ohne zusätzlichen physischen Raum zu erfordern.Diese effiziente Verwendung von Materialien macht sie ideal für Geräte, auf denen der Platz begrenzt ist, wie Smartphones, Laptops und tragbare Elektronik.
MLCCs liefern eine Kombination aus hoher Kapazität, Zuverlässigkeit und Kompaktheit, was sie zu einer nützlichen Komponente in einer Vielzahl elektronischer Anwendungen macht.Sie sind besonders wichtig in Schaltungen, in denen Raumbeschränkungen ein Gleichgewicht zwischen Leistung und Größe erfordern.In Smartphones stabilisieren MLCCs beispielsweise die Stromversorgung, Filterrauschen und sorgen für einen reibungslosen Betrieb sowohl in digitalen als auch in analogen Schaltungen.In Automobilsystemen ertragen sie harte Bedingungen wie Temperaturextreme und Vibrationen und halten gleichzeitig eine konsistente Leistung.
Die Kapazität misst die Fähigkeit einer Komponente, eine elektrische Ladung zu speichern.Es wird in Faraden (F) ausgedrückt.Farads sind jedoch für die meisten praktischen Anwendungen im Allgemeinen zu groß.Infolgedessen werden kleinere Einheiten verwendet, wie z. B.:
• Mikrofaraden (µF)
• Nanofarads (NF)
• Picofarads (PF)
Die Beziehungen zwischen diesen Einheiten sind:
• 1 f = 1.000.000 µf
• 1 µf = 1.000 NF = 1.000.000 PF
Diese Informationen sind grundlegend für die Auswahl des entsprechenden Kondensators für eine Schaltung.Die Analyse dieser Einheiten gewährleistet die Genauigkeit der Komponentenauswahl, hauptsächlich bei der Arbeit an Geräten, bei denen Präzision schwerwiegend ist.
Die Keramikkondensatoren sind in einem weiten Bereich von Kapazitätswerten erhältlich, typischerweise von 0,5 PF bis 100 µF.Diese Werte sind standardisiert, was bedeutet, dass Kondensatoren mit spezifischen, vordefinierten Kapazitäten hergestellt werden.Die Auswahl des rechten Kondensators hängt von drei Hauptfaktoren ab: Kapazität, physikalische Größe und Spannungsbewertung.
PF -Klasse |
0,5 PF, 1 PF, 2 Pf, 3 PF, 4
Pf, 5 Pf, 6 Pf, 7 Pf, 8 Pf, 9 Pf, 10 Pf, 11 Pf, 12 Pf, 13 Pf, 15 Pf, 16 Pf,,
17 PF, 18 PF, 19 PF, 20 PF, 21 PF, 22 PF, 23 PF, 24 PF, 27 PF, 30 PF, 33 PF,
36 PF, 39 PF, 43 PF, 47 PF, 51 PF, 56 PF, 62 PF, 68 PF, 75 PF, 82 PF, 91 PF,
100 PF, 120 PF, 150 PF, 180 PF, 220 PF, 270 PF, 330 PF, 390 PF, 470 PF, 560
PF, 680 PF, 820 PF, 910 PF |
NF -Klasse |
1 NF, 1,2 NF, 1,5 NF, 1,8 NF, 2,2 NF, 2,7 NF, 3,3 NF, 3,9
NF, 4,7 NF, 5,6 NF, 6,8 NF, 8,2 NF, 10 NF, 12 NF, 15 NF, 18 NF, 22 NF, 27 NF,
33 NF, 39 NF, 47 NF, 56 NF, 68 NF, 82 NF, 100 NF, 120 NF, 220 NF, 330 NF, 4700
NF, 680 NF |
UF -Klasse |
1 UF, 2,2 UF, 4,7 UF, 10 UF, 22 UF, 47 UF, 100 UF |
Zum Beispiel:
• Ein 4,7 uF -Kondensator, der in einem 0402 -Paket 6,3 V bewertet hat
• Ein 22 uF -Kondensator für 6,3 V in einem 0603 -Paket bewertet
• Ein 47 uF -Kondensator, der für 6,3 V in einem 0805 -Paket bewertet wurde
Bei der Entscheidung beinhaltet das Ausgleich der Leistungsanforderungen, Kostenbeschränkungen und Platzbeschränkungen.Sie müssen sicherstellen, dass der ausgewählte Kondensator für die Anwendung passt, während sie in Spannungs- und Größenspezifikationen bleiben.
Die Nennspannung eines Keramikkondensators ist die höchste Spannung, die sie sicher tolerieren kann, ohne Schäden oder Versagen zu riskieren, die durch dielektrische Abbau verursacht werden.Die Kondensatorspannungsbewertungen reichen weit von 2,5 V bis über 3 kV.
Die Nennspannung wird hauptsächlich durch den Abstand zwischen den internen Platten des Kondensators beeinflusst - largere Lücken können höhere Spannungen verarbeiten.Um die Sicherheit aufrechtzuerhalten und eine langfristige Zuverlässigkeit zu gewährleisten, ist es üblich, Kondensatoren mit einer Nennspannung um mindestens 70% höher zu wählen als die maximale Betriebsspannung des Schaltkreises.Dieser Sicherheitsmarge schützt den Kondensator vor Spannungsspitzen oder unerwarteten Schwankungen.
Keramikkondensatoren werden in Kategorien unterteilt, basierend auf den Eigenschaften ihres dielektrischen Materials.Jede Kategorie dient verschiedenen Anwendungen:
Kondensatoren der Klasse I
• Geben Sie stabile Kapazitätswerte an.
• Zeigen Sie niedrige Verluste.
• Am besten für Anwendungen geeignet, die eine präzise Frequenzstabilität erfordern, z. B. Oszillatoren oder Filter.
• Bieten Sie eine höhere Kapazität pro Volumeneinheit an.
• sind weniger stabil und empfindlicher für Umgebungsfaktoren wie Temperatur und Spannung.
Gemeinsame Typen der Klasse II umfassen:
• X7R und X5R, die ein Gleichgewicht der Kapazitätsstabilität und der volumetrischen Effizienz bieten.
• Y5V und Z5U, die eine höhere Kapazität bieten, aber unter Änderungsbedingungen anfälliger für Variationen sind.
Die Wahl zwischen den Kondensatoren der Klasse I und II hängt von den spezifischen Anforderungen der Anwendung ab.Für ernsthafte Leistung wird die Klasse I normalerweise bevorzugt.Für weniger anspruchsvolle Verwendungen, bei denen eine höhere Kapazität in einem kompakten Paket benötigt wird, sind die Kondensatoren der Klasse II eine praktische Wahl.
Typen |
Hochdielektrische Konstante
Typ (Typ II) |
Temperaturkompensation
Typ (Klasse I) |
Modell |
X7r, x5r, y5v, z5u |
CH, C0G, (NP0) |
Hauptzutat |
Starkes dielektrisches Material: Bariumtitanat |
Allgemeines dielektrisches Material: Titanoxid (TiO2),
Kalziumzirkonat (Cazro3) |
Dielektrizitätskonstante |
1000–20000 |
Ungefähr 20–300 |
Kapazität |
Große Kapazität |
Kleine Kapazität |
Merkmale |
- Die relative Permittivität ändert sich mit Temperatur und
Spannung, was zu Veränderungen der Kapazität führt. |
- Die relative Permittivität ändert sich nicht mit
Temperatur und Spannung, und die Kapazität ist im Grunde stabil. |
- Kapazität ändert sich im Laufe der Zeit. |
-Auch in Hochtemperatur, Hochleistungsstärke, Hochfrequenz
Umgebungen, der Tanδ (kapazitiver Verlust) ist gering und die Stabilität ist
exzellent. |
|
- - |
- hat einen hohen Q -Wert (1000–8000). |
Keramikkondensatoren sind keine idealen Komponenten.Ihr Design umfasst unvermeidbare parasitäre Elemente wie Induktivität und Serienresistenz.Diese parasitären Eigenschaften in Kombination mit der hohen Isolationsresistenz des dielektrischen Materials (das nicht perfekt isoliert ist) definieren, wie sich diese Kondensatoren in tatsächlichen Schaltungen verhalten.
Ein praktisches Modell eines Keramikkondensators umfasst die beabsichtigte Funktion des Kondensators und seine parasitären Elemente:

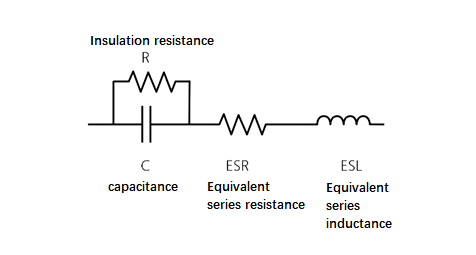

Abbildung 7. Tatsächliches Schaltungsmodell des Kondensators
Unter Verwendung des oben beschriebenen Schaltungsmodells kann die Impedanz eines Keramikkondensators unter Verwendung der folgenden Formel ausgedrückt werden:
Abbildung 8. Impedanzfrequenzformel
Unter ihnen ist w = 2πf, J ist die imaginäre Einheit.
Obwohl Keramikkondensatoren im Allgemeinen einen hohen Isolationsresistenz aufweisen (typischerweise im Mega-Ohm-Bereich), wird der Serienresistenz (R) erheblich, insbesondere wenn die Impedanz für praktische Berechnungen vereinfacht:
Abbildung 9. Vereinfachte Formel der Impedanzfrequenz
Bei niedrigeren Frequenzen verhält sich der Kondensator wie erwartet, wobei die kapazitive Reaktanz seine Impedanz dominiert.Bei höheren Frequenzen übernimmt jedoch die parasitäre Induktivität, was dazu führt, dass der Kondensator induktives Verhalten aufweist.Der Übergangspunkt - bekannt als die Resonanzfrequenz - markiert den Moment, in dem die Impedanz auf sein Minimum fällt, gleich dem Serienwiderstand.Diese Eigenschaft macht die Resonanzfrequenz ideal zum Filtern von Vorgängen.
Die Impedanz-Frequenz-Beziehung für einen typischen 10 μF Murata-Keramikkondensator ist nachstehend dargestellt:
Abbildung 10. 10 μf Murata Keramikkondensator
Die Kurve wird auf einer logarithmischen Skala aufgetragen, wodurch die Änderungen der Impedanzgröße über einen weiten Frequenzbereich hinweg klären.
Ein Keramikkondensator führt bei seiner Resonanzfrequenz am effizientesten durch.Dies ist der Punkt, an dem die Impedanz ihren niedrigsten Wert erreicht und die Fähigkeit erhöht, Signale zu filtern oder das Rauschen effektiv zu unterdrücken.
Die folgende Tabelle zeigt die Resonanzfrequenzen für verschiedene Murata -Kondensatoren:
Modellparameter |
Kapazität |
Resonanzfrequenz |
50v_ch_0603 |
10pf |
1,9 GHz |
50v_c0g_0603 |
100pf |
700 MHz |
50v_x7r_0603 |
1nf |
210 MHz |
50v_x7r_0603 | 10nf |
70 MHz |
16v_x7r_0603 |
100nf |
25 MHz |
16v_x7r_0603 |
1µf |
9MHz |
16V_X5R_0603 |
10 µf |
2MHz |
6.3V_X5R_0805 |
47 um |
850 kHz |
Darüber hinaus kann in dieser Kurve das Resonanzfrequenzverhalten eines bestimmten Kondensatortyps beobachtet werden:

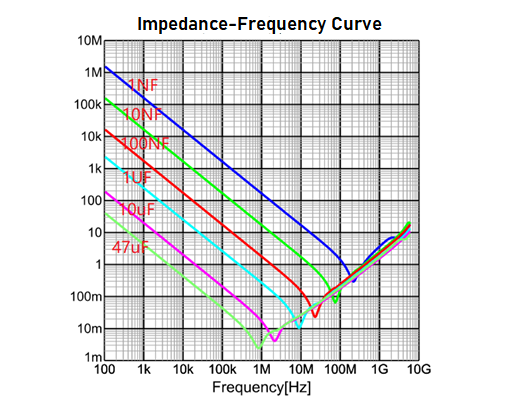

Abbildung 11. Impedanz-Frequenz-Kurve
Der äquivalente Serienwiderstand (ESR) eines Keramikkondensators ist hochfrequenzabhängig.Beispielsweise kann ein 10 μF -Keramikkondensator einen ESR von ungefähr 3 Ohm bei 100 Hz haben, aber dieser Wert könnte bei 700 Hz signifikant auf 3 Milliohm sinken.Dies zeigt, wie ESR im Frequenzspektrum stark variieren kann.
ESR spielt eine ernsthafte Rolle bei Anwendungen wie Schaltnetzvorräten, wobei sie sich direkt auf die Ripple -Größe in der Ausgangsspannung auswirkt.Im Folgenden finden Sie eine Tabelle, die die ESR -Daten für Standard -Murata -Keramikkondensatoren zeigt:
Modellparameter |
Kapazität |
Minimaler ESR -Wert |
50v_ch_0603 |
10pf |
200 mΩ |
50v_cog_0603 |
100pf |
130 mΩ |
50v_x7r_0603 |
1nf |
380 mΩ |
50v_x7r_0603 |
10nf |
60mΩ |
16v_x7r_0603 |
100nf |
20mΩ |
16v_x7r_0603 |
1µf |
8mΩ |
16V_X5R_0603 | 10 µf |
3mΩ |
6.3V_X5R_0805 |
47 um |
1,8 mΩ |
Die Frequenzabhängigkeit von ESR wird in der folgenden Kurve weiter visualisiert:

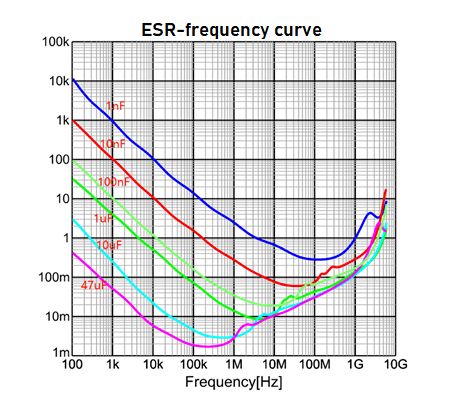

Abbildung 12. ESR-Frequenzkurve
Keramikkondensatoren bieten in der Regel weniger Präzision im Vergleich zu Widerständen.Sie werden basierend auf ihren Toleranzen in zwei bis vier Präzisionsklassen eingeteilt:
Kondensatortyp |
Präzisionsnote |
NP0 (COG) (0,5PF ~ 4,9PF) |
B (± 0,1PF);C (± 0,25PF) |
NP0 (COG) (5.0PF ~ 9,9PF) |
D (± 0,5 PF) |
NP0 (COG) (≥10PF) |
F (± 1%);G (± 2%);J (± 5%);K (± 10%) |
X7r |
J (± 5,0%);K (± 10%);M (± 20%) |
X5r |
J (± 5,0%);K (± 10%);M (± 20%) |
Y5v |
M (± 20%);Z (-20%, +80%) |
Die Leistung von Keramikkondensatoren wird durch Temperaturänderungen beeinflusst.Insbesondere kann sich die Kapazität basierend auf der Betriebstemperatur verschieben.Die folgende Tabelle zeigt das temperaturabhängige Verhalten der Kapazität:
Kondensatormodell |
Reichweite der Arbeitstemperatur |
Kapazitätsänderung mit
Temperatur |
COG (NP0) |
-55 ° C ~ 125 ° C. |
0 ± 30 ppm/° C |
X7r |
-55 ° C ~ 125 ° C. |
± 15% |
X6s |
-55 ° C ~ 105 ° C. |
± 22% |
X5r |
-55 ° C ~ 85 ° C. |
± 15% |
Y5u |
-30 ° C ~ 85 ° C. |
+22%/-56% |
Y5v |
-30 ° C ~ 85 ° C. |
+22%/-82% |
Z5U |
10 ° C ~ 85 ° C. |
+22%/-56% |
Z5V |
10 ° C ~ 85 ° C. |
+22%/-82% |
Es ist wichtig, Kondensatoren mit geeigneten Temperaturkoeffizienten für Schaltkreise auszuwählen, die Stabilität über einen weiten Temperaturbereich verlangen.Die Kondensatorserien wie y oder z können für Anwendungen, die eine konsistente Kapazität erfordern, ungeeignet sein.

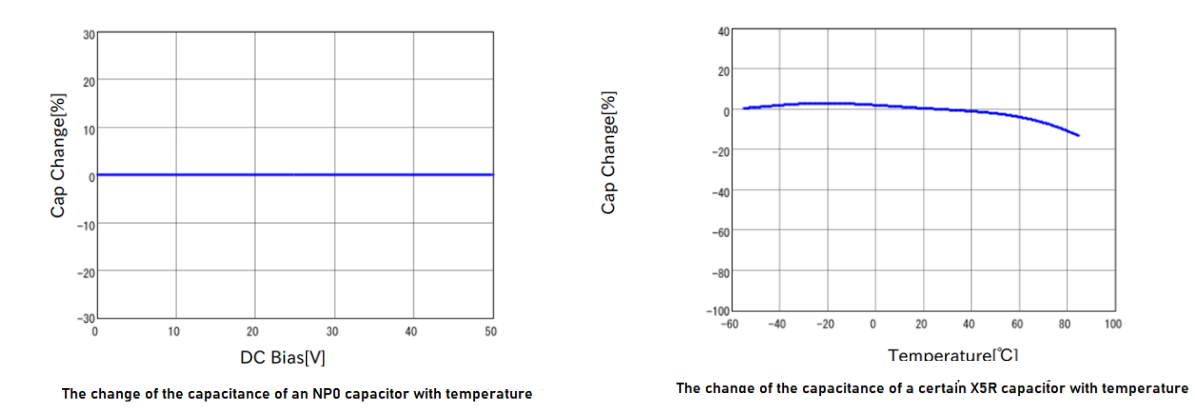

Abbildung 13. Temperaturmerkmale
Keramikkondensatoren haben DC -Vorspannungseffekte, die ihre Leistung erheblich beeinflussen.Dies zeigt sich besonders bei Kondensatoren mit hohen dielektrischen Konstanten wie X5R- und X7R -Typen.Wenn diese Kondensatoren der DC -Spannung ausgesetzt sind, zeigen sie häufig erhebliche Abweichungen in der Kapazität von ihren nominalen Werten.
Wenn eine höhere Gleichstromspannung angewendet wird, nimmt die tatsächliche Kapazität von mit hohem Dielektrikum konstanten Keramikkondensatoren merklich ab.Diese Reduzierung wird stärker ausgeprägt, wenn der nominale Kapazitätswert zunimmt.Beispielsweise behält der für 6,3 V bewertete DC -Spannung von 6,3 V, A47 uF X5R, nur etwa 15% seiner nominalen Kapazität bei.In ähnlicher Weise hält ein 100 -nF -X5R -Kondensator, der für 6,3 V bewertet wurde, nur 15% seines Nennwerts unter den gleichen Bedingungen.
Die nominale Kapazität bezieht sich auf die ideale, angegebene Kapazität, gemessen unter Bedingungen ohne Ladung.Die folgende Grafik zeigt dieses Verhalten:

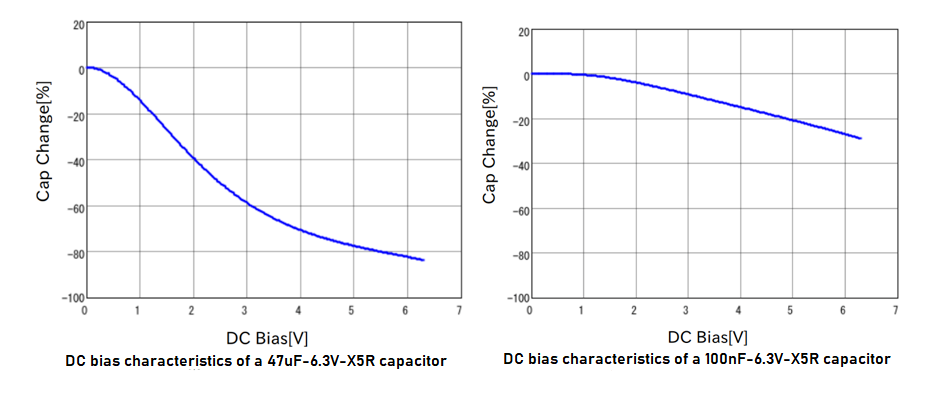

Abbildung 14. DC -Vorspannungseigenschaften
Das DC-Bias-Phänomen entsteht aus den Materialien, die in hochdielektrischen konstanten Kondensatoren wie Bariumtitanat (Batio₃) verwendet werden.Die Kristallstruktur von Batio₃ ändert sich je nach Temperatur.Über der Curie -Temperatur (ca. 125 ° C) hat Batio₃ bei höheren Temperaturen eine kubische Perovskitstruktur.In dieser Phase belegen Ba²⁺ -Ionen die Ecken des Würfels, O²⁻ -Ionen befinden sich auf den Gesichtern des Würfels, und Ti⁴⁺ -Ionen befinden sich in der Mitte des Würfels.

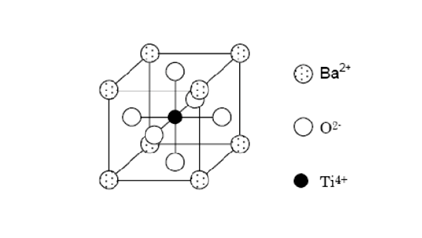

Abbildung 15. Kristallstruktur von Batio3
Bei niedrigeren Temperaturen überträgt der Kristall in eine tetragonale Struktur.Eine Achse verlängert sich, während sich die anderen beiden Achsen zusammenziehen.Diese Verzerrung veranlasst die Ti⁴⁺ -Ionen entlang der verlängerten Achse.Infolgedessen entwickelt das Material interne Polarisation, auch ohne externes elektrisches Feld.Diese Eigenschaft, die als spontane Polarisation bekannt ist, ist ein Kennzeichen für ferroelektrische Materialien.

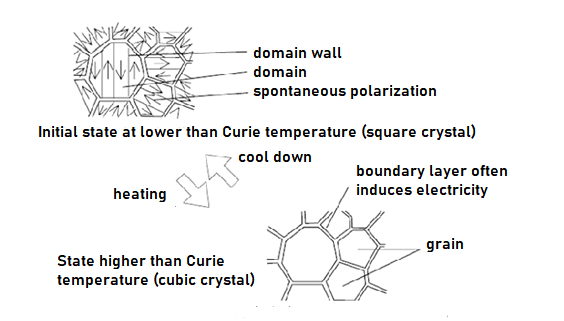

Abbildung 16. Kristallübergänge in eine tetragonale Struktur übertragen
Wenn eine DC -Spannung angewendet wird, interagiert das externe elektrische Feld mit der natürlichen Polarisation des Kristalls.Dieses Feld schränkt die spontanen Phasenübergänge des polarisierten Materials ein.Folglich nimmt die elektrostatische Kapazität von ihrem ursprünglichen (nominalen) Wert ab.Der Grad der Kapazitätsreduzierung steigt mit zunehmendem Anstieg der angelegten Spannung.Dieser Mechanismus erklärt, warum Kondensatoren mit hohen dielektrischen Konstanten solche signifikanten Gleichspannungseffekte aufweisen.
Keramikkondensatoren sind durch niedrige Strömungen und hohen Isolationswiderstand gekennzeichnet.Diese Eigenschaften hängen direkt mit ihren Kapazitätswerten zusammen.Selbst in größeren Kondensatoren sind Leckageströme in der Regel im Mikroampere -Bereich, sodass Keramikkondensatoren für Anwendungen geeignet sind, bei denen ein geringer Stromverbrauch gefährlich und hoher Isolationswiderstand erforderlich ist.
Die Beziehung zwischen Isolationsresistenz und Leckstrom ist nachstehend dargestellt:
Kondensatormodell |
Isolationsresistenz |
Leckstrom bei Nennwert
Stromspannung |
10pf_ch_0603_50v |
≥10000 mΩ |
≤ 0,005 µA |
100pf_cog_0603_50v |
≥10000 mΩ |
≤ 0,005 µA |
1nf_x7r_0603_50v |
≥10000 mΩ |
≤ 0,005 µA |
10nf_x7r_0603_50v |
≥10000 mΩ |
≤ 0,005 µA |
100NF_X7R_0603_50V |
≥500m Ω |
≤ 0,1 µA |
1µF_X7R_0603_25V |
≥ 50 mΩ |
≤ 0,5 µA |
10µF_X5R_0603_10V |
≥ 5 mΩ |
≤ 2 µA |
47 UF_X5R_0805_6.3V |
≥ 1,06 mΩ |
≤ 5,94 µA |
Keramikkondensatoren werden aufgrund ihrer vielseitigen elektrischen Eigenschaften und des kompakten Designs in verschiedenen elektronischen Systemen häufig eingesetzt.Ihre Fähigkeit, eine breite Palette von Frequenzen und Spannungen zu bewältigen, macht sie für Anwendungen geeignet, die eine hohe Leistung und Zuverlässigkeit erfordern.
In hochfrequenten Anwendungen finden sich Keramikkondensatoren häufig in resonanten Schaltungen, wie sie in Sendungsstationen für Radio- und Fernsehsignale verwendet werden.Ihr Resistenz für niedrige äquivalente Serien (ESR) und stabile Leistung bei hohen Frequenzen machen sie ideal zum Stimmen von Schaltkreisen, der Frequenzfilterung und der Signalkopplung in Kommunikationssystemen.
Keramikkondensatoren werden auch in Hochspannungsanwendungen benötigt.Sie werden in Stromversorgungen verwendet, wo sie Spannung stabilisieren, Rauschen filtern und eine reibungslose Energieversorgung gewährleisten.Darüber hinaus werden sie in Induktionsöfen eingesetzt, um die Hochleistungs-Energieübertragung effizient und zuverlässig zu verwalten, dank ihrer Haltbarkeit und Fähigkeit, Spannungsstress standzuhalten.
In modernen elektronischen Geräten spielen Keramikkondensatoren eine ernsthafte Rolle bei PCB (PCB) -Medizinern (gedrucktes Leiterplatten).Ihre geringe Größe und Fähigkeit, hochfrequente Signale zu handhaben, machen sie ideal für die Entkopplung und Rauschunterdrückung.Beispielsweise werden sie verwendet, um die Stromversorgung an Mikroprozessoren und andere empfindliche Komponenten zu stabilisieren und den konsistenten Betrieb komplexer Schaltungen zu gewährleisten.
In Leistungsverteilungssystemen werden Keramikkondensatoren in Leistungsschalter integriert, um die elektrischen Anstiegsschwankungen zu unterdrücken und die Ausrüstungsschäden zu verhindern.Ihre Hochspannungstoleranz und ihre Fähigkeit, plötzliche Energiespitzen zu absorbieren, verbessern die Zuverlässigkeit und Sicherheit von Stromversorgungssystemen.
Hohe Zuverlässigkeit und Spannungshandhabung
Keramikkondensatoren sind sehr zuverlässige Komponenten, die in einer Vielzahl von Umgebungen gut abschneiden.Ihre robusten dielektrischen Materialien ermöglichen es ihnen, erhebliche Spannungen zu bewältigen, ohne zu fällen, was sie ideal für anspruchsvolle Anwendungen wie Stromversorgungen und industrielle Systeme macht.Ihre konsequente Leistung unter Stress gewährleistet die Haltbarkeit, selbst in Schaltkreisen, bei denen Spannungsschwankungen oder -stausungen auftreten.
Außergewöhnlicher Frequenzgang
Einer der wichtigsten Vorteile von Keramikkondensatoren ist der hervorragende Frequenzgang.Ihr Resistenz mit niedrigem äquivalenten Serien (ESR) und die Induzanz (Equivalent Series Inductance) ermöglicht es ihnen, in hochfrequenten Schaltungen effektiv zu funktionieren.Dies macht sie in Anwendungen wie HF -Filterung, Signalkopplung und Entkopplung erforderlich, wenn eine genaue Leistung und ein minimaler Signalverlust riskant sind.
Leichtes und kostengünstiges Design
Keramikkondensatoren sind sowohl leicht als auch kostengünstig, was sie zu einer praktischen Wahl für großflächige Herstellungs- und Kompaktgeräte macht.Ihre Erschwinglichkeit ermöglicht die weit verbreitete Verwendung in der Unterhaltungselektronik, während ihr minimales Gewicht bei tragbaren Geräten wie Smartphones, Tablets und tragbaren Technologie besonders vorteilhaft ist.
Vielseitigkeit in Formen und Größen
In einer Vielzahl von Formen und Größen erhältlich, können Keramikkondensatoren auf die spezifischen Konstruktionsanforderungen zugeschnitten werden.Von winzigen Oberflächengeräten (SMDs), die in Mikroelektronik verwendet werden, bis hin zu größeren Komponenten für industrielle Stromversorgungssysteme gewährleistet ihre Anpassungsfähigkeit die Kompatibilität mit einem breiten Anwendungsspektrum.Mit dieser Vielseitigkeit können Sie sie nahtlos in Designs integrieren, unabhängig von Platzbeschränkungen oder Leistungsanforderungen.
Begrenzte Optionen mit hoher Spannung und Hochkapazität
Keramikkondensatoren sind zwar vielseitig, sind aber nicht für Anwendungen geeignet, die extrem hohe Spannung oder große Kapazitätswerte erfordern.Ihre physischen Konstruktion und ihre materiellen Einschränkungen beschränken ihre Fähigkeit, sehr hohe Energiespeicheranforderungen zu erfüllen oder in Schaltkreisen zuverlässig mit bemerkenswerten Spannungsanforderungen zu arbeiten.
Anwendbarkeitsbeschränkungen
Diese Einschränkungen können ihre Nützlichkeit in Szenarien wie groß angelegten Stromversorgungssystemen, industriellen Geräten oder Energiespeicheranwendungen verringern, bei denen Kondensatoren mit höherer Kapazität oder Spannungstoleranz schwerwiegend sind.In solchen Fällen sind alternative Kondensatortypen wie Elektrolyt- oder Filmkondensatoren häufig besser geeignet, um die Anforderungen zu erfüllen.
Diese Kondensatoren verwenden ferroelektrische Keramik mit einer hohen Dielektrizitätskonstante und ermöglichen es ihnen, eine wesentliche Kapazität innerhalb einer geringen physikalischen Größe zu erreichen.Dieses kompakte Design macht sie ideal für Anwendungen, bei denen der Speicherplatz schwerwiegend ist, z.Ihre Effizienz bei der Maximierung der Kapazität ohne Erhöhung des Fußabdrucks ist ein wesentlicher Vorteil bei modernen elektronischen Designs.
Keramikkondensatoren der Korngrenzen sind mit einer hochauflösenden Isolierschicht konstruiert, die sich entlang der Korngrenzen der Halbleiterkeramik bildet.Diese Struktur führt zu einer extrem hohen scheinbaren Dielektrizitätskonstante, wodurch diese Kondensatoren für Anwendungen geeignet sind, die fortschrittliche dielektrische Eigenschaften erfordern.Sie sind größtenteils vorteilhaft in speziellen elektronischen Systemen, bei denen die Maximierung der Energiespeicherung oder die Verbesserung des Signalverhaltens eine Priorität ist.
Hochspannungs-Keramikkondensatoren wurden speziell für hohe Breakdown-Spannungen entwickelt und werden in Stromversorgungssystemen und Schaltungen verwendet, die extremer elektrischer Spannung ausgesetzt sind.Diese Kondensatoren zeichnen sich in Anwendungen wie Stromübertragungsgeräten, Medizinprodukten, Industriemaschinen und Röntgensystemen aus, bei denen eine zuverlässige Leistung unter hohen Spannungsbedingungen ein Muss ist.Ihre robuste Konstruktion sorgt für die Haltbarkeit und den stabilen Betrieb auch in herausfordernden Umgebungen.
Mehrschichtige Keramikkondensatoren (MLCCs) sind einige der am häufigsten verwendeten Kondensatoren in der Elektronikindustrie.Durch das Stapeln mehrerer Schichten von Keramikdielektrika und Elektroden bieten sie eine hohe Kapazität in einem kompakten Paket.Ihre geringe Größe, Zuverlässigkeit und Fähigkeit, über eine breite Palette von Frequenzen hinweg zu funktionieren, machen sie in Anwendungen, die von Smartphones und Computern bis hin zu Automobil- und Industriesystemen reichen, erforderlich.Ihre Vielseitigkeit stellt sicher, dass sie die Anforderungen sowohl der Verbraucher- als auch des Hochleistungs-Industrieumgebungen erfüllen.
Keramikkondensatoren sind grundlegend in der Elektronik und sind bekannt für ihre Vielseitigkeit und Zuverlässigkeit bei der Erfüllung der Anforderungen fortschrittlicher Technologien.Sie werden zur Glättung von Spannungsschwankungen, zum Filtern von Rauschen und zur Unterstützung von Hochfrequenzschaltungen verwendet.Während sie möglicherweise nicht mit sehr hohen Spannungen oder großen Kapazitätswerten umgehen, machen sie in vielen elektronischen Anwendungen-wie hervorragend als hervorragender Frequenzgang, leichtes Gewicht und Kosteneffizienz-von unschätzbarem Wert.Mit dem Fortschritt der Technologie wird die Entwicklung von Keramikkondensatoren weiterhin dynamisch für das elektronische Design sein und sicherstellen, dass sie die sich entwickelnden Herausforderungen bei der Energieverwaltung, Signalintegrität und Schaltungsstabilität stellen.
Keramikkondensatoren werden für ihre Stabilität, Zuverlässigkeit und niedrige Kosten weithin geschätzt.Sie verfügen über ein nicht polarisiertes Design, wodurch sie sowohl für AC- als auch für DC-Anwendungen geeignet sind.Diese Kondensatoren sind aus Keramikmaterial und Metall gebaut, wodurch sie bei hohen Frequenzen eine hohe Dielektrik -Festigkeit und niedrige Impedanz bereitstellen können.Ihre geringe Größe macht sie ideal für Anlagen mit hoher Dichte, obwohl sie unter unterschiedlichen Temperaturen und angelegten Spannungen zu Änderungen der Kapazität neigen können.
In der Oberflächenmontage -Technologie fungieren Keramikkondensatoren hauptsächlich als Entkopplungs- oder Bypass -Kondensatoren.Sie helfen dabei, Stromversorgungsspannungen zu stabilisieren, indem sie hochfrequente Rauschen herausfiltern und einen Weg mit niedrigem Impedanz zum Boden liefern.Dies verbessert die Gesamtleistung und Stabilität von elektronischen Schaltungen, hauptsächlich in digitalen Geräten, in denen stabile Spannungsniveaus für einen genauen Betrieb von entscheidender Bedeutung sind.
Keramikkondensatoren können sowohl in AC- als auch in DC -Anwendungen verwendet werden.Ihre nicht polarisierte Natur bedeutet, dass sie bei der Installation in einer Schaltung keine feste Ausrichtung haben, wodurch sie vielseitige Komponenten machen.In AC -Schaltungen können sie Signalfilter-, Kopplungs- und Entkopplungsaufgaben verwalten.In DC -Schaltungen werden sie häufig verwendet, um Spannung zu stabilisieren und Interferenzen herauszufiltern.
Die häufigste Art von Keramikkondensator ist der mehrschichtige Keramikkondensator (MLCC).MLCCs bestehen aus mehreren Keramikschichten und Metallschichten, die zusammengestapelt sind, was die Kapazität pro Volumeneinheit erheblich erhöht.Diese Kondensatoren werden in verschiedenen Anwendungen aufgrund ihrer geringen Größe, hoher Zuverlässigkeit und hervorragendem Frequenzgang bevorzugt.
Die maximale Kapazität von Keramikkondensatoren hängt typischerweise von der Größe des Kondensators, dem verwendeten dielektrischen Material und der Schichttechnik ab.Im Allgemeinen kann die Kapazität bis zu mehreren Mikrofaraden (µF) reichen.Keramikkondensatoren mit hoher Kapazität, wie sie in Stromversorgungsschaltungen verwendet werden, können Werte nahe 10 µF oder mehr erreichen, obwohl diese Werte weniger häufig sind als Kondensatoren mit niedrigerer Kapazität, die für Signalverarbeitungsanwendungen verwendet werden.
