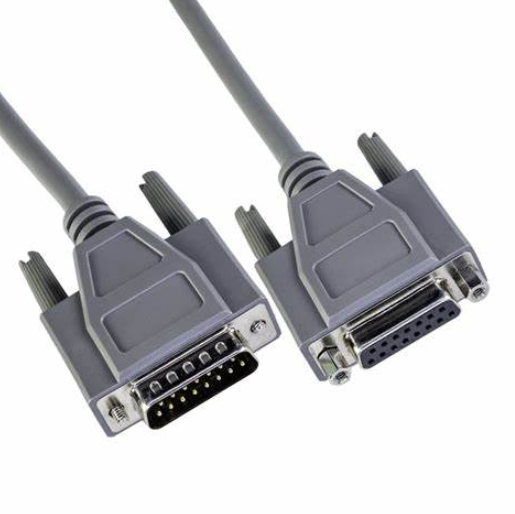

Eine umfassende Anleitung zu D-Sub-Kabeln

D-Sub-Kabel mit ihrem charakteristischen D-förmigen Metallschild bieten eine robuste Lösung gegen elektromagnetische Interferenzen, wodurch die Signalintegrität über verschiedene Anwendungen hinweg erhalten bleibt.Diese Anschlüsse, die in männlichen und weiblichen Typen erhältlich sind, sorgen für eine sichere und korrekt ausgerichtete Verbindung, die in ernsthaften Kommunikationsumgebungen hilfreich ist.Dieser Artikel untersucht die dauerhafte Relevanz von D-Sub-Kabeln von ihrer historischen Rolle bei der Festlegung von Computerhardwarestandards bis hin zu ihrer anhaltenden Bedeutung in der modernen Technologie und der Erörterung von Konnektortypen, Anwendungen und Auswahlkriterien für verschiedene Branchen.

Katalog

Überblick über D-Sub-Kabel

D-Sub-Kabel werden leicht durch ihren charakteristischen D-förmigen Metallschild erkannt, ein Design, das einen starken Schutz gegen elektromagnetische Interferenzen bietet.Diese Abschirmung bewahrt die Integrität von übertragenen Signalen und macht die Kabel für gefährliche Verbindungen sehr zuverlässig.Die unterschiedliche Form stärkt nicht nur die physikalische Struktur des Kabels, sondern gewährleistet auch die ordnungsgemäße Ausrichtung während der Verwendung.Durch die Einbeziehung eines polarisierenden Designs eliminieren diese Anschlüsse das Risiko falscher Verbindungen effektiv und fügen ihrem Betrieb eine grundlegende Genauigkeitsebene hinzu.

Die Steckverbinder sind in zwei Kategorien unterteilt, die auf dem Geschlecht basieren: Männliche Steckverbinder haben Stifte, die sich nach außen erstrecken, während weibliche Steckverbinder mit entsprechenden Behältern ausgelegt sind, um diese Stifte zu empfangen.Diese Paarung ist nicht nur funktional, sondern dynamisch, da sie sichere und genaue Verbindungen garantiert, die die ununterbrochene Kommunikation zwischen Geräten unterstützen.

D-Sub-Kabel werden für ihre Vielseitigkeit und Haltbarkeit bewertet und machen sie zu einem nützlichen Werkzeug in einer Vielzahl von Anwendungen.Sie werden in allem verwendet, von einfachen Heim -Setups bis hin zu komplexen industriellen Systemen.Ihr robustes Design und ihre intuitive Benutzerfreundlichkeit haben ihren Platz in der Geschichte der Computerhardware gefestigt, wo sie eine Schlüsselrolle bei der Festlegung moderner Standards für digitale Konnektivität spielten.Heutzutage bleiben diese Kabel in Einstellungen erforderlich, die zuverlässige, konsistente und interferenzfreie Datenübertragung erfordern.

D-Sub-Anschlusstypen

D-Sub-Anschlüsse sind in verschiedenen Konfigurationen so konzipiert, dass sie zu bestimmten Kommunikations- und Schnittstellenanforderungen entspricht.Jeder Typ verfügt über einzigartige Eigenschaften, die auf bestimmte Anwendungen zugeschnitten sind und die Flexibilität und Kompatibilität in verschiedenen High-Tech-Umgebungen sicherstellen.

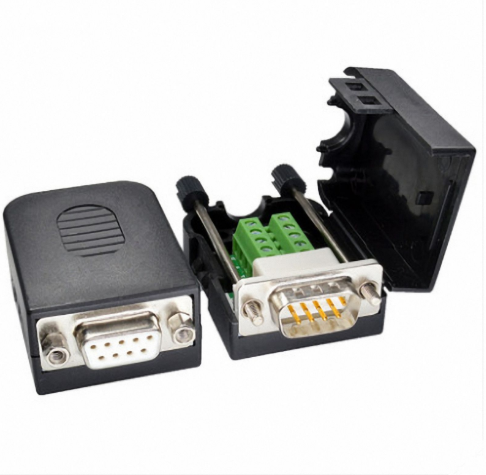

Abbildung 2. De-9-Stecker

Der DE-9-Stecker, der oft fälschlicherweise DB-9 bezeichnet wird, wird hauptsächlich für die serielle RS-232-Kommunikation verwendet.Es verbindet Computer mit Peripheriegeräten wie Modems, Druckern und einigen industriellen Geräten.Das kompakte, platzsparende Design gleicht die Praktikabilität mit ausreichender Stiftkapazität aus, um die serielle Datenübertragung zuverlässig zu verarbeiten.Diese Kombination von Effizienz und Funktionalität macht es zu einer gemeinsamen Wahl in älteren und modernen Systemen, die unkomplizierte serielle Verbindungen erfordern.

Abbildung 3. DA-15-Anschluss

Der DA-15-Anschluss ist weit verbreitet mit älteren Joystick- und Game-Controller-Schnittstellen.Das PIN-Layout wurde speziell entwickelt, um die genauen Anforderungen dieser Geräte zu erfüllen und die Fähigkeit der D-Sub-Familie zu demonstrieren, Nischen- und Spezialanwendungen zu erfüllen.Obwohl sie heute weniger verbreitet sind, unterstreicht seine Rolle bei Gaming und frühen Computerinteraktion seine historische Bedeutung.

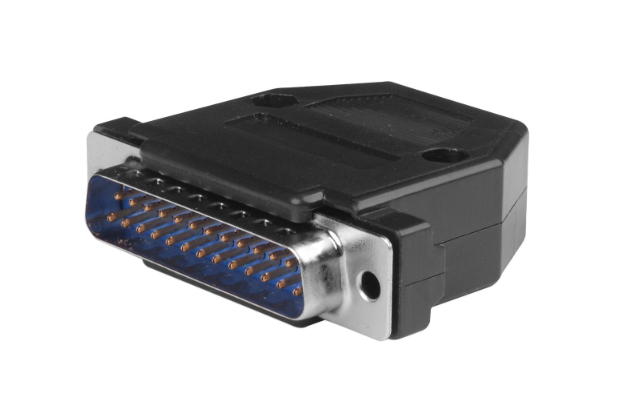

Abbildung 4. DB-25-Stecker

Der DB-25-Anschluss bietet eine größere PIN-Konfiguration, wodurch sie vielseitig genug ist, um sowohl serielle als auch parallele Kommunikation zu verarbeiten.Diese Anpassungsfähigkeit ermöglicht es ihm, eine Reihe von Protokollen zu unterstützen, wie z. B. ältere parallele Druckerschnittstellen oder komplexe industrielle Systeme, die mehrere Datenströme benötigen.Das breitere Layout bietet die Flexibilität, die für die Datenübertragung mit hoher Kapazität erforderlich ist. Damit ist es eine zuverlässige Option für anspruchsvollere Kommunikationsaufbauten.

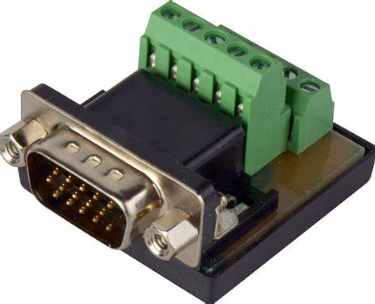

Abbildung 5. HD-15-Stecker (VGA)

Der HD-15-Anschluss, der allgemein als VGA-Anschluss bezeichnet wird, spielt eine aktive Rolle bei der Videosignalisierung.Es stellt Verbindungen zwischen Computern und visuellen Anzeigegeräten wie Monitoren und Projektoren her.Dieser Anschluss ist seit Jahrzehnten bekannt für seine ausgeprägte Drei-Reihen-Pinstruktur.Seine Fähigkeit, analoge Videosignale mit Zuverlässigkeit zu bewältigen, betont seine Bedeutung sowohl bei professionellen als auch bei visuellen Systemen der Verbraucherqualität.

De-9-Anschluss

Der De-9-Stecker, der oft fälschlicherweise als DB-9 bezeichnet wird, ist eine kompakte 9-polige D-Sub-Schnittstelle, die in zwei Zeilen angeordnet ist.Das kleine Größe und sein praktisches Design machen es für eine Reihe von Anwendungen vielseitig, einschließlich der traditionellen Verwendung in der seriellen Kommunikation von RS-232.Durch die Kombination der Einfachheit mit der Funktionalität hat der DE-9 seine Relevanz in Umgebungen beibehalten, die eine zuverlässige Datenübertragung erfordern, auch wenn neuere Technologien wie USB an Bedeutung gewonnen haben.

PIN -Konfiguration

PIN -Nummer	Pin -Name	Beschreibung
Pin 1	Datenträger Erkennung (DCD)	Erkennt das Vorhandensein eines Datenträgersignals.
Pin 2	Daten erhalten (RXD)	Empfängt serielle Daten.
Pin 3	Daten senden (TXD)	Überträgt serielle Daten.
Pin 4	Data Terminal Ready (DTR)	Zeigt an, dass das Terminal für Kommunikation bereit ist.
Pin 5	Signal Boden (GND)	Gemeinsamkeiten für Signale.
Pin 6	Datensatz bereit (DSR)	Zeigt an, dass das Modem für Kommunikation bereit ist.
Pin 7	Anfrage zum Senden (RTS)	Fordert die Datenübertragung an.
Pin 8	Clear Senden (CTS)	Zeigt die Bereitschaft an, Daten zu empfangen.
Pin 9	Ringindikator (RI)	Zeigt einen eingehenden Anruf oder ein eingehendes Signal an.

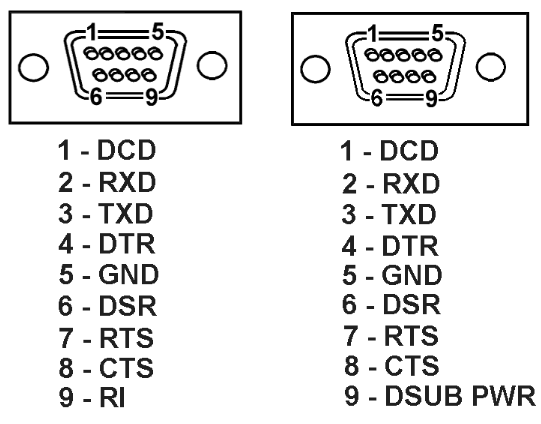

Abbildung 6. DE-9-Stecker-Pinout

Der DE-9 wurde benötigt, um Computer mit peripheren Geräten wie Modems, Mäusen und Druckern zu verbinden.Bevor USB zum Standard wurde, diente der DE-9 als Eckpfeiler der Computerhardware und bot ein unkompliziertes und zuverlässiges Mittel zur Verknüpfung von Geräten.Das effiziente Design sorgte für die Kompatibilität und minimierte die Verbindungsfehler und machte es zu einer vertrauenswürdigen Lösung für viele frühe Computersysteme.

HD-15-Stecker (VGA)

Der HD-15-Stecker, der allgemein als VGA bezeichnet wird, verwendet ein 15-polige Design, das in drei Reihen angeordnet ist.Es wird speziell entwickelt, um analoge Videosignale zu übertragen und als ernsthafte Schnittstelle zum Anschließen von Computern mit Monitoren, Projektoren und anderen Anzeigegeräten zu dienen.Das PIN-Layout ist optimiert, um detaillierte Videodaten unter Formaten wie SVGA (Super VGA) und XGA (Extended Graphics Array) zu tragen, wodurch es für eine qualitativ hochwertige Videoübertragung in vielen Einstellungen geeignet ist.

PIN -Konfiguration (Standard -VGA -Pinout)

Reihe	Stifte	PIN -Nummer	Beschreibung
Reihe 1	Stifte 1 bis 5	Pin 1	Rotes Video (analog)
		Pin 2	Grünes Video (analog)
		Pin 3	Blaues Video (analog)
		Pin 4	Überwachen Sie ID -Bit 2 (DDC)
		Pin 5	Masse (Rückkehr für Rot, Grün, Blau)
Reihe 2	Stifte 6 bis 10	Pin 6	Roter Boden
		Pin 7	Grüner Boden
		Pin 8	Blauer Boden
		Pin 9	Schlüssel/Pin 9 ist keine Verbindung (NC)
		Pin 10	Boden (Rückkehr für die Synchronisierung)
Reihe 3	Stifte 11 bis 15	Pin 11	Horizontale Synchronisation (HSYNC)
		Pin 12	Vertikale Synchronisation (VSYNC)
		Pin 13	Überwachen Sie ID -Bit 0 (DDC)
		Pin 14	Überwachen Sie ID -Bit 1 (DDC)
		Pin 15	+5 V Strom (optional, manchmal für EDID/DDC verwendet)

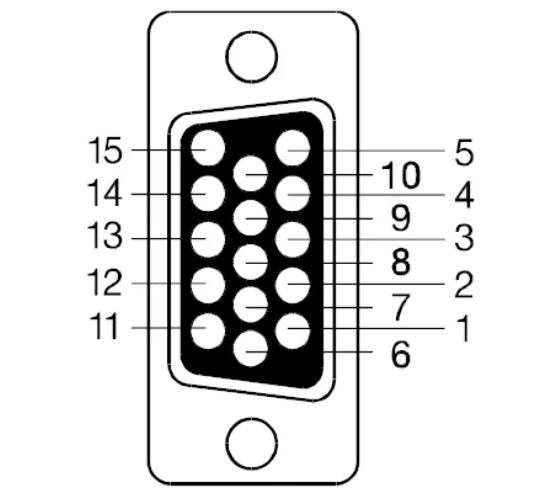

Abbildung 7. Pinout von HD-15-Anschluss

Der HD-15 ist am häufigsten in Szenarien zu finden, die die Anzeige visueller Inhalte wie Büros, Klassenzimmer und professionelle Umgebungen erfordern.Es ermöglicht die Videoausgabe von Computern zu externen Bildschirmen, um die Kompatibilität mit Legacy -Systemen oder speziellen Geräten sicherzustellen.Dieser Anschluss war eine Hauptstütze in Einstellungen, in denen analoges Video Standard bleibt, z.

Obwohl moderne digitale Standards wie HDMI und DisplayPort häufiger geworden sind, bleibt die HD-15 in Umgebungen, die immer noch von älteren oder alten Geräten abhängen, erforderlich.Diese anhaltende Relevanz unterstreicht die Notwendigkeit einer Rückwärtskompatibilität, insbesondere in Situationen, in denen das Upgrade auf neuere Technologien kostenintensiv oder unnötig ist.Die Persistenz des HD-15 zeigt seine Fähigkeit, die Lücke zwischen analogen und digitalen Epochen zu verbinden und die Funktionalität in Systemen aufrechtzuerhalten, die weiterhin auf VGA-Verbindungen angewiesen sind.

D-Sub-Kabelanwendungen

D-Sub-Kabel sind vielseitige Anschlüsse, die in einer Vielzahl von Branchen verwendet werden.Ihre Fähigkeit, zuverlässige Kommunikations- und Datenübertragung zu unterstützen, macht sie sowohl in alltäglichen Operationen als auch in hochspezialisierten Anwendungen nützlich.Von der industriellen Automatisierung bis zur professionellen Medienproduktion bleiben diese Kabel für moderne Technologie grundlegend.

Büro- und industrielle Nutzung

In Büroumgebungen werden D-Sub-Kabel üblicherweise verwendet, um Computer mit Peripheriegeräten wie Monitoren, Druckern und externen Speichergeräten zu verbinden.Dies erleichtert die tägliche Produktivität, indem sie eine nahtlose Datenübertragung und die zuverlässige Gerätekonnektivität gewährleistet.In industriellen Umgebungen spielen D-Sub-Kabel eine komplexere Rolle durch Verknüpfen von Sensoren, Steuerungssystemen und Robotik.Diese Verbindungen sind ernsthaft für die Automatisierung der Produktionslinien und die Verbesserung der betrieblichen Effizienz und helfen der Branche, die modernen Anforderungen an Geschwindigkeit und Präzision zu erfüllen.

Telekommunikation und Vernetzung

D-Sub-Kabel sind ultimativ für die serielle Kommunikation, ein wesentlicher Aspekt vieler Telekommunikationssysteme.Sie verbinden Netzwerkgeräte wie Router, Switches und Modems und ermöglichen den reibungslosen Datenfluss, der globale Kommunikationsnetzwerke unterstützt.Diese Kabel bieten die stabilen Verbindungen für eine ununterbrochene Kommunikation in Systemen, in denen die Zuverlässigkeit nicht verhandelbar ist.

Audiovisuelle Industrie

Im Audio-visuellen Bereich werden D-Sub-Kabel zum Anschließen von Rundfunk- und Soundgeräten benötigt.Sie stellen sicher, dass Audio- und Videosignale klar und konsequent übertragen werden, was für die professionelle Medienproduktion verwendet wird.Ob bei Live-Rundfunk, Studioaufnahmen oder Filmproduktion, D-Sub-Kabel helfen dabei, die für die Medienausgabe erforderlichen hohen Standards aufrechtzuerhalten.

Militär-, Luft- und Raumfahrt- und medizinische Anwendungen

In Umgebungen, in denen Zuverlässigkeit gefährlich ist, wie Militär-, Luft- und Raumfahrt- und medizinische Sektoren, sind D-Sub-Kabel eine vertrauenswürdige Lösung.In der Luft- und Raumfahrt werden sie in Avioniksystemen verwendet, um Kommunikations- und Navigationsdaten zu bewältigen.Im medizinischen Bereich ermöglichen sie Verbindungen in Patientenüberwachungsgeräten und diagnostischen Tools, bei denen eine konsistente Leistung lebensgroße Auswirkungen haben kann.Ihr robustes Design stellt sicher, dass sie unter extremen Bedingungen zuverlässig abschneiden, wie z. B. hohe Vibrationen, Temperaturschwankungen oder strenge Sterilitätsanforderungen.

Automobil- und Unterhaltungsbranche

D-Sub-Kabel finden auch Anwendungen im Automobilsektor, hauptsächlich in diagnostischen Systemen.Diese Kabel stellen eine Verbindung zu Bordcomputern her, um die Fahrzeugleistung und Probleme beim Fehlerbehebung zu analysieren.In der Unterhaltungsindustrie werden sie in interaktiven Medienplattformen und Gaming -Systemen verwendet, um eine schnelle und zuverlässige Kommunikation zwischen den Komponenten zu gewährleisten.

Vor- und Nachteile von D-Sub-Kabeln

Vorteile

D-Sub-Kabel bieten eine Vielzahl von Vorteilen, die sie in vielen Branchen zu einer vertrauenswürdigen Wahl machen.Ihre Anpassungsfähigkeit, Haltbarkeit und Kosteneffizienz unterscheiden sie als zuverlässige Lösung für Standard- und Spezialanwendungen.Diese Eigenschaften stellen sicher, dass sie ein grundlegender Bestandteil moderner Konnektivitätslösungen bleiben.

• Vielseitigkeit und Kompatibilität : Eine der wichtigsten Stärken von D-Sub-Kabeln ist ihre Vielseitigkeit.Sie sind mit einer Vielzahl von Geräten kompatibel, von Computern und industriellen Geräten bis hin zu audiovisuellen Systemen.Diese breite Kompatibilität macht sie in Einstellungen erforderlich, in denen robuste und Mehrzweckverbindungen erforderlich sind.Unabhängig davon, ob sie in Büroaufbauten, Fertigungseinrichtungen oder professionellen Medienumgebungen verwendet werden, können D-Sub-Kabel eine Vielzahl von Aufgaben mit konsequenter Leistung unterstützen.

• Haltbarkeit und Zuverlässigkeit: D-Sub-Kabel werden für den langfristigen Gebrauch entwickelt.Ihre robuste Konstruktion, die häufig einen Metallschild einschließlich Metallschild, trägt vor körperlichen Verschleiß, Umweltfaktoren und elektromagnetischen Störungen bei.Diese Haltbarkeit ermöglicht es ihnen, unter verschiedenen Bedingungen zuverlässig zu arbeiten, von routinemäßigen Bürooperationen bis hin zu anspruchsvollen industriellen oder militärischen Umgebungen.Sie können D-Sub-Kabeln für ihre Fähigkeit vertrauen, eine konsistente Leistung zu liefern, selbst in herausfordernden Situationen.

• Einfache Installation: Der Installationsprozess für D-Sub-Kabel ist unkompliziert und zugänglich und zugute kommt zu Fachleuten und Anfängern.Ihr Design sorgt für einfache, fehlerfreie Verbindungen, verkürzt die Einstellungszeit und minimiert Komplikationen während der Installation.Diese Benutzerfreundlichkeit macht sie zu einer praktischen Wahl für Projekte, bei denen eine schnelle und effiziente Konnektivität Priorität hat.

• Kosteneffizienz: Wirtschaftlich gesehen bieten D-Sub-Kabel eine kosteneffiziente Lösung, ohne die Qualität zu beeinträchtigen.Ihre Erschwinglichkeit macht sie zu einer praktikablen Option für große Industrieprojekte sowie für persönliche oder kleine Anwendungen.Dieses Gleichgewicht zwischen Kosten und Leistung gewährleistet die Zugänglichkeit für ein breites Spektrum von Nutzern und Branchen.

• Anpassbarkeit für bestimmte Bedürfnisse: D-Sub-Kabel können so angepasst werden, dass die einzigartigen Konnektivitätsanforderungen erfüllt werden.Mit Optionen für bestimmte PIN -Konfigurationen, Kabellängen und Abschirmung können Sie Lösungen auf ihre besonderen Anforderungen anpassen.Diese Flexibilität macht D-Sub-Kabel in spezialisierten Bereichen wie Luft- und Raumfahrt, Medizin und Telekommunikation besonders wertvoll, in denen außerhalb der Lösungen möglicherweise nicht angemessen sind.

Nachteile

Während D-Sub-Kabel für ihre Haltbarkeit und die zuverlässige Leistung bewertet werden, konfrontiert sie in modernen elektronischen Umgebungen mit bestimmten Einschränkungen.Wenn neuere Technologien entstehen, können das Design und die Fähigkeiten von D-Sub-Kabeln manchmal hinter den aktuellen Anforderungen gerecht werden.

• Masse und physische Größe: Einer der Hauptnachteile von D-Sub-Kabeln ist ihre physische Masse.Die Anschlüsse und Kabel sind im Vergleich zu modernen, kompakteren Alternativen relativ groß.In Anwendungen, in denen der Speicherplatz Priorität hat-wie tragbare Geräte, schlanke Laptops oder eng gepackte Server-Racks-, kann diese Großzügigkeit D-Sub-Kabel weniger praktisch machen.

• Begrenzte Datenübertragungsgeschwindigkeiten: D-Sub-Kabel sind für analoge und niedrig bis mittelschwere Datenübertragungsraten optimiert.Mit dem Anstieg der digitalen Kommunikationsprotokolle mit hohem Bandbreiten wie HDMI, USB-C und DisplayPort begrenzen jedoch die langsameren Datenübertragungsfunktionen von D-Sub-Kabeln deren Nützlichkeit in modernsten Anwendungen.Dies kann bei der Behandlung großer Datenmengen oder hochauflösender Medien zu Leistungsengpässen führen.

• Herausforderungen bei der Anpassung an moderne Standards: Das unkomplizierte und robuste Design von D-Sub-Kabeln ist seit Jahrzehnten eine Stärke, kann aber auch ihre Fähigkeit behindern, sich an moderne Anforderungen anzupassen.Im Gegensatz zu schlanken, digital optimierten Anschlüssen fehlt D-Sub-Kabeln die Flexibilität, fortschrittliche Funktionen wie integrierte Stromversorgung, höhere Auflösungen oder Mehrzweckfunktionen zu unterstützen.Dies macht sie weniger kompatibel mit neueren, multifunktionalen Schnittstellen.

Auswahl des richtigen D-Sub-Kabels

Die Auswahl des richtigen D-Sub-Kabels erfordert eine sorgfältige Bewertung der Schlüsselfaktoren, um eine zuverlässige Leistung und Kompatibilität zu gewährleisten.Durch die Berücksichtigung der spezifischen Anforderungen der Anwendung können Sie die Funktionalität optimieren, potenzielle Probleme verhindern und die Lebensdauer des Kabels maximieren.

Bestimmen Sie den Steckertyp

Der erste Schritt besteht darin, den richtigen Typ des D-Sub-Anschlusses auszuwählen.Diese Entscheidung sollte mit der beabsichtigten Anwendung übereinstimmen.Beispielsweise kann für Industriesysteme, die eine komplexe Datenübertragung erfordern, ein robuster, hochkarätiger Anschluss erforderlich sein, während eine einfachere Konfiguration möglicherweise für Wohn- oder Basis-Büroaufbaute ausreicht.Das Verständnis der Rolle des Steckers im größeren System sorgt für eine ordnungsgemäße Funktionalität und verhindert nicht übereinstimmende Verbindungen.

Betrachten Sie die Kabellänge und Abschirmung

Die Länge des Kabels und das Abschirmungsniveau sind kritische Faktoren, hauptsächlich in Umgebungen, die für elektromagnetische Interferenzen (EMI) anfällig sind.Längere Kabel sind anfälliger für den Signalabbau und machen eine qualitativ hochwertige Abschirmung für die Erhaltung der Datenintegrität wesentlich.In industriellen oder Telekommunikationsumgebungen, in denen Störungen üblich sind, werden Kabel mit verbesserter Abschirmung dringend empfohlen, um eine konsistente und zuverlässige Leistung aufrechtzuerhalten.

Priorisieren Sie die Qualitätskonstruktion

Ein gut konstruiertes Kabel ist für eine zuverlässige Leistung im Laufe der Zeit von wesentlicher Bedeutung.Benutzer sollten nach dauerhaften Materialien wie verstärkten Anschlüssen und stabiler Isolierung suchen, um Schäden durch den regelmäßigen Gebrauch zu verhindern.Schlecht konstruierte Kabel können zu Problemen wie losen Verbindungen, innerem Drahtschäden oder Signalverlust führen, insbesondere in anspruchsvollen Umgebungen.

Bewerten Sie die physische Umgebung

Es ist wichtig, die physischen Bedingungen zu berücksichtigen, unter denen das Kabel betrieben wird.Beispielsweise sollten Kabel, die häufig bewegt werden, oder enge Räume unter Berücksichtigung von Flexibilität und Dehnungsrelief ausgewählt werden, um Biegen oder Knicken zu vermeiden, was die innere Verkabelung beschädigen kann.In industriellen Umgebungen benötigen Kabel möglicherweise auch zusätzlichen Schutz vor Wärme, Feuchtigkeit oder körperlicher Verschleiß.Die ordnungsgemäße Übereinstimmung des Kabelsdesigns mit seiner Umgebung hilft vor vorzeitiger Ausfall und verlängert seine Lebensdauer.

Stellen Sie die Gerätekompatibilität sicher

Über den Anschlusstyp hinaus muss das Kabel mit den Geräten kompatibel sein, an die es eine Verbindung herstellt, und die Betriebsbedingungen des Systems.Dies beinhaltet die Bestätigung, dass das Kabel die erforderlichen Datenprotokolle und Leistungsanforderungen unterstützt.Wenn die Kompatibilität nicht sichergestellt wird, kann dies zu Leistungsproblemen oder sogar zu Hardwareschäden führen, hauptsächlich in komplexen Systemen.

Schneide spezifische Anwendungen

Jede Anwendung hat einzigartige Anforderungen, sei es für die Übertragung von Daten in Hochgeschwindigkeits-Industriesystemen, das Verbinden von Audio-visuellen Geräten oder die Aufrechterhaltung von Legacy-Geräten.Durch Anpassung der Kabelauswahl auf diese spezifischen Anforderungen können Sie die Leistung optimieren, die Störung reduzieren und die Gesamtzuverlässigkeit verbessern.

Männliche und weibliche D-Sub-Stecker

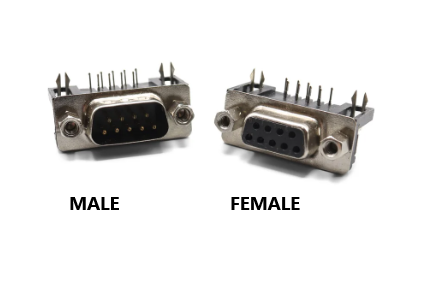

Abbildung 8. männliche und weibliche D-Sub-Steckverbinder

Die Hauptunterscheidung zwischen männlichen und weiblichen D-Sub-Anschlüssen liegt in ihrem physischen Design.Männliche Anschlüsse verfügen über hervorstehende Metallnadeln, während weibliche Steckverbinder übereinstimmende Einbaustecke verfügen.Diese komplementären Konstruktionen stellen sicher, dass die beiden Komponenten sicher zusammenpassen und eine stabile Verbindung bilden.

Ineinandergreifender Mechanismus

Bei dieser Anordnung von Pin-and-Socket geht es nicht nur um die physische Anpassung, sondern auch um eine zuverlässige elektrische Verbindung.Wenn die Stifte des männlichen Anschlusses in die Sockel des weiblichen Steckers eingefügt werden, stellt der ineinandergreifende Mechanismus sicher, dass die Verbindung selbst in Umgebungen mit Vibrationen oder Bewegungen fest bleibt.Diese Stabilität ist der Schlüssel zur Aufrechterhaltung der Integrität der Datenübertragung und zur Minimierung des Risikos eines Datenverlusts aufgrund loser oder fehlerhafter Verbindungen.

Anerkennung von Steckverbindungsgeschlecht

Eine ordnungsgemäße Identifizierung von männlichen und weiblichen Steckverbindern ist beim Einrichten von Systemen mit D-Sub-Kabeln erforderlich.Nicht übereinstimmende Anschlüsse können zu Kompatibilitätsproblemen führen, die Installation verzögern oder Systemfehler verursachen.Das Verständnis und die korrekte Implementierung dieser geschlechtsspezifischen Unterscheidungen gewährleistet einen reibungslosen Einrichtungsprozess und eine Kompatibilität zwischen Geräten, was in komplexen Systemen mit mehreren Komponenten besonders wichtig ist.

Verwendung in datenintensiven Systemen

Die ordnungsgemäße Verwendung von männlichen und weiblichen Steckverbindern ist in Systemen, die vom sicheren und ununterbrochenen Datenfluss abhängen, größtenteils schwerwiegend.In industriellen Kontrollsystemen, medizinischen Geräten oder Telekommunikationsnetzen kann beispielsweise eine geringe Störung der Verbindung die Leistung beeinträchtigen oder zu Datenfehlern führen.Die Gewährleistung der korrekt ausgerichteten und sicher befestigten männlichen und weiblichen Steckverbinder ist ein wichtiger Schritt zur Aufrechterhaltung der zuverlässigen Kommunikation zwischen Geräten.

Abschluss

D-Sub-Kabel sind in verschiedenen Branchen, einschließlich militärischer und medizinischer Systeme, aufgrund ihrer Anpassungsfähigkeit und Zuverlässigkeit von wesentlicher Bedeutung.Trotz der Herausforderungen aus neueren Technologien, die kleinere, schnellere Schnittstellen bevorzugen, bieten D-Sub-Kabel eine kostengünstige und zuverlässige Lösung für Legacy- und Spezialsysteme.Das Design von D-Sub-Anschlüssen priorisiert Kompatibilität und Robustheit, die in den Umgebungen mit hohen Einsätzen entscheidend sind.Während sich die Technologie weiterentwickelt, ist die Auswahl des richtigen D-Sub-Kabels, der auf Steckertyp, Kabellänge, Abschirmung und Bauqualität basiert-dynamisch, um die Systemleistung zu verbessern und die Lebensdauer von angeschlossenen Geräten zu verlängern.Das Verständnis spezifischer Bedürfnisse und Einschränkungen stellt sicher, dass D-Sub-Kabel weiterhin technologische Fortschritte effektiv unterstützen.

Häufig gestellte Fragen [FAQ]

1. Wofür werden D-Sub-Kabel verwendet?

D-Sub-Kabel werden hauptsächlich zur Übertragung von Daten und Signalen für Computer und Telekommunikation verwendet.Zu ihren praktischen Anwendungen gehören das Verbinden von Peripheriegeräten wie Monitoren, Druckern und Seriengeräten mit Computern.Sie können ihr robustes Design oft schätzen, das sie für sichere und stabile physische Verbindungen in industriellen Umgebungen eignet.

2. Was ist der Unterschied zwischen Standard- und Hochdichte-D-Sub?

Der Hauptunterschied liegt in der Anzahl der Stifte.Standard-D-Sub-Anschlüsse wie die gemeinsamen DB9 und DB25 haben weniger weit verbreitete Stifte.Hochdichte D-Sub-Anschlüsse wie DB15 und DB26 packen mehr Stifte in eine ähnliche Hüllegröße und ermöglichen mehr Funktionen innerhalb eines einzelnen Anschlusses.Dies macht Densitäts-D-Subs in kompakten Geräten vorzuziehen, in denen sich der Platz in einer Prämie befindet, aber eine hohe Anzahl von Signalübertragungen ist erforderlich.

3. Ist D-Sub-Kabel genauso wie VGA?

Während eine Art D-Sub-Kabel (insbesondere der DE-15 oder DB15) für VGA-Verbindungen verwendet wird, sind nicht alle D-Sub-Kabel VGA-Kabel.VGA-Kabel verwenden einen D-Sub-Anschluss für die Videoübertragung, wobei alle 15 Pins zum Tragen von RGBHV-Signalen (rot, grün, blau, horizontaler Synchronisation, vertikale Synchronisierung) verwendet werden.D-Sub-Kabel können unterschiedlich konfiguriert und für verschiedene andere Arten von Verbindungen über das Video hinaus verwendet werden.

4. Was ist die maximale Auflösung von D-Sub?

Die maximale Auflösung, die durch eine D-Sub-Verbindung, insbesondere für VGA, erreicht werden kann, beträgt typischerweise etwa 2048x1536 Pixel, bekannt als QXGA.Die praktische Leistung hängt jedoch häufig von der Kabelqualität und der Länge des Kabels ab, wobei längere Kabel möglicherweise unter Signalabbau leiden, was die Klarheit und Auflösung verringern kann.

5. Was ist der Strom eines D-Sub-Steckers?

Die aktuelle Kapazität eines D-Sub-Anschlusses kann basierend auf dem spezifischen Modell und seiner Konstruktion stark variieren.Im Allgemeinen kann jeder Stift in einem D-Sub-Anschluss zwischen 1 und 5 Ampere verarbeiten.Sie müssen sich auf das spezifische Datenblatt des D-Sub-Anschlusses beziehen, um sicherzustellen, dass sie die empfohlene aktuelle Kapazität nicht überschreiten, was eine Überhitzung verhindern und einen zuverlässigen Betrieb sicherstellen kann.
