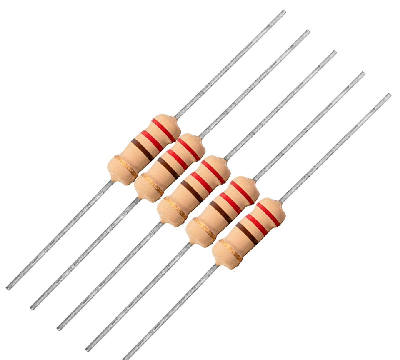

Der 220-Ohm Der Widerstand verlangsamt den Strom des elektrischen Stroms, indem ein fester Widerstand von 220 Ohm bereitgestellt wird.Dies hilft zu kontrollieren, wie viel Strom durch die Schaltung bewegt und andere Teile vor beschädigtem Schaden schützt.
220 Ohm ist ein ausgewogener Wert und begrenzt den Strom, aber nicht zu sehr wie ein 1kΩ -Widerstand.Dies macht es in Schaltungen hilfreich, die immer noch eine gute Menge Strom liefern, um ordnungsgemäß zu funktionieren.Bei der Verwendung einer LED hält ein 220-Ohm-Widerstand beispielsweise den Strom niedrig genug, um die LED vor dem Ausbrennen zu schützen, lässt ihn aber dennoch klar glänzen.Es funktioniert auch gut, um Mikrocontroller -Stifte vor zu viel Strom zu schützen, was zu Schäden verursacht werden kann.

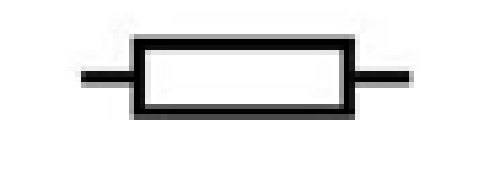

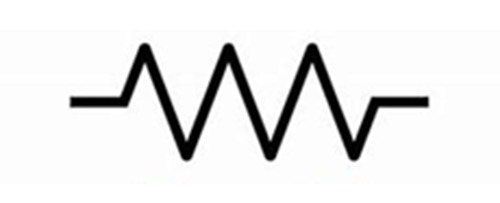

Auf dem Widerstand selbst wird 220 Ω entweder als Zahl geschrieben oder unter Verwendung farbiger Bänder angezeigt.Dieser Wert hilft dem Schaltkreis wie erwartet während des Designs, Tests oder der Reparatur.Sie können häufig 220-OHM-Widerstände verwenden, wenn Sie Testschaltungen bauen, insbesondere auf Steigbrettern, da sie bei den meisten digitalen Systemen mit niedrigem Volt gut funktionieren.
Der 220-Ohm Der Widerstand wird häufig zur Steuerung des Stroms sowohl in einfachen als auch in komplexen Schaltungen verwendet.Sein Wert liegt in einem praktischen Bereich, der hoch genug ist, um Schutz zu bieten, aber niedrig genug, um den nützlichen Stromfluss aufrechtzuerhalten.Unten sind seine Funktionen:
Widerstand
Der Widerstand verlangsamt den Stromfluss um 220 Ohm.Dies schützt andere Teile in der Schaltung, z. B. LEDs und Sensoren.
Leistungsbewertung
Dies sagt Ihnen, wie viel Wärme der Widerstand bewältigen kann.Häufige Leistungsbewertungen betragen 1/4 Watt, 1/2 Watt und 1 Watt.Wählen Sie den richtigen aus, damit es nicht überhitzt.
Toleranz
Dies zeigt, wie nahe der Wert des Widerstands an 220 Ohm liegt.Eine ± 5% ige Toleranz bedeutet, dass sie etwas niedriger oder höher, aber immer noch in der Nähe sein kann.
Temperaturstabilität
Der Widerstand kann sich ein wenig ändern, wenn sich die Temperatur ändert.Gute Widerstände verändern sich selbst bei heißen oder kalten Bedingungen nicht viel.Langfristige Stabilität
Der Widerstand arbeitet im Laufe der Zeit immer gut.Es verliert seinen Wert nicht leicht, selbst bei Hitze, Feuchtigkeit oder langer Verwendung.
Zuverlässigkeit
Dieser Widerstand ist dafür bekannt, lange Zeit ohne Probleme zu arbeiten.Es ist eine gute Wahl für Geräte, die ständig ausgeführt werden.
Farbbänder
Sie können den Wert des Widerstands anhand der farbigen Bänder erkennen.Die Farben für einen 220-Ohm-Widerstand mit einer Toleranz von ± 5% sind rot, rot, braun und gold.
Der 220-Ohm-Widerstand wird in verschiedenen Formen und Größen ausgestattet, um verschiedene Arten zu entsprechen, um Schaltkreise von einfachen handgefertigten Brotprojekten bis hin zu schneller maschineller Produktion zu erstellen.Der beste Typ, der verwendet wird, hängt davon ab, wie viel Platz verfügbar ist, wie die Schaltung aufgebaut wird und wie stark die Teile sein müssen.
Diese Widerstände haben lange, feste Leitungen, die durch vorgeborene Löcher auf einer Leiterplatte verlaufen.Die Leitungen werden auf der gegenüberliegenden Seite gelötet und bilden eine sichere Verbindung.Durch die Testen, hand-assembierte Prototypen oder Schaltkreise, die mechanischer Schwingung ausgesetzt sind, werden typischerweise Durchlöschtypen ausgewählt.
Axiale Durchlögelwiderstände
Diese Widerstände haben einen runden Körper mit einem Draht, der von jedem Ende herausragt.Ihre Form macht es leicht, sie auf Steigbretter oder Testplatten zu platzieren.Sie können sie für die Handüberstellung und Überprüfung durch Auge während Reparaturen oder Schnelltests auswählen.Die Drähte sind lang genug, um sie ein wenig zu bewegen, bevor sie sie auf Größe schneiden.
Radiale Durchlögelwiderstände
Beide Leitungen erstrecken sich von derselben Seite und ermöglichen die vertikale Montage.Dies spart Platz in der horizontalen Ebene und ist in Layouts nützlich, in denen die Komponentenhöhe nicht eingeschränkt ist.Die vertikale Ausrichtung ist besonders in kompakten Prototypen oder bei der engen Gruppierung ähnlicher Komponenten hilfreich.
Diese Widerstände sind flach und kompakt und sitzen direkt auf PCB -Pads, ohne durch die Platine zu gehen.Sie werden mit Pick-and-Place-Maschinen angewendet und über Reflow-Prozesse gelötet. Damit sind sie die bevorzugte Wahl für die Massenproduktion und räumlich eingeschränkte Geräte.
Gemeinsame SMD -Größen: 0603, 0805 und 1206
Diese numerischen Codes beziehen sich auf die Größe des Widerstands in Zoll.Beispielsweise misst ein 0603 -Widerstand 0,06 × 0,03.Kleinere Größen wie 0603 werden in Smartphones und Wearables verwendet, während größere wie 1206 eine bessere Leistung in robusteren Designs bieten.Die Größenauswahl gleicht häufig Platzbeschränkungen mit aktuellen oder thermischen Bedürfnissen aus.
Chipwiderstände-Dünnfilm- und Dickfilmvarianten
Dies sind die Standardform von SMD -Widerständen.Dickfilmversionen sind im Allgemeinen in der allgemeinen Elektronik häufig, während Dünnfilm-Typen verwendet werden, bei denen eine bessere Präzision und Temperaturstabilität erforderlich sind.Sie können sich beim Platzieren oder Austausch dieser Komponenten während der Reparatur von Feinkörpern auf Pinzetten und Vergrößerungen verlassen.

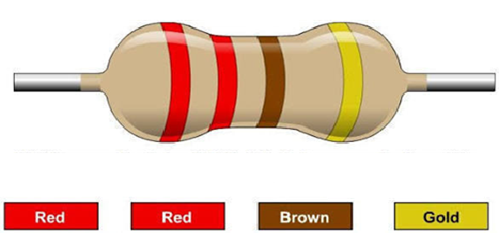

Abbildung 2. 220 Ohm Widerstand Farbbänder
Um einen 220-Ohm-Widerstand richtig zu finden, müssen Sie die Farbbänder auf seinem Körper lesen.Jede Band zeigt eine Zahl, einen Multiplikator oder eine Toleranz.In diesem Leitfaden wird erläutert, wie Sie 4-Band-, 5-Band- und 6-Band-Widerstände lesen und was jeder Typ im täglichen Gebrauch bedeutet.

Der häufigste 220-Ohm-Widerstand folgt einem 4-Band-System.Jede Farbe entspricht einem bestimmten Wert, und die Sequenz ergibt sowohl den Widerstand als auch die akzeptable Variation.
| Schritt | Beschreibung |
| Farbsequenz | Rot → rot → braun → Gold |
| 1. Band (rot) | Erste Ziffer = 2 (Band am Rand am nächsten) |
| 2. Band (rot) | Zweite Ziffer = 2 |
| 3. Band (Brown) | Multiplikator = × 10 (22 × 10) |
| 4. Band (Gold) | Toleranz = ± 5% |
Diagramm 1. 220 Ohm Widerstand mit ± 5% Toleranz
22 × 10 ± 5% ergeben also einen Widerstandswert von 220 Ω, der mit 0,22 kΩ entspricht.
Die Toleranz beträgt 5%, was bedeutet: dh:
5% von 220 Ω = 11 Ω
Dies bedeutet, dass der tatsächliche Widerstand von:
220 Ω - 11 Ω = 209 Ω
220 Ω + 11 Ω = 231 Ω
Endbereich: Der 220Ω -Widerstand kann zwischen 209 und 231 Ω messen.

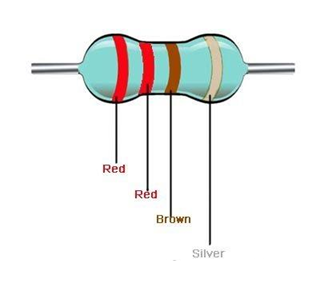

Abbildung 4. Rot, Rot, Braun, Silber
Einige Widerstände werden mit einer breiteren Toleranz hergestellt, die durch ein Silberband am Ende anstelle von Gold angezeigt wird.
| Bandposition | Farbe | Funktion | Wert/Bedeutung |
| 1. Band | Rot | 1. Ziffer | 2 |
| 2. Band | Rot | 2. Ziffer | 2 |
| 3. Band | Braun | Multiplikator | × 10 |
| 4. Band | Silber | Toleranz | ± 10% |
| Ergebnis | Widerstand = 220 € ± 10% (Bereich: 198 Ω bis 242 Ω) | ||
Diagramm 2. 220 Ohm Widerstand mit ± 10% Toleranz
22 × 10 ± 10% ergeben also einen Widerstandswert von 220 Ω, der 0,22 kΩ entspricht.
Mit einer Toleranz von 10% beträgt die Variation:
10% von 220 Ω = 22 Ω
Dies bedeutet, dass der tatsächliche Widerstand von:
220 Ω - 22 Ω = 198 Ω
220 Ω + 22 Ω = 242 Ω
Endbereich: Der 220Ω -Widerstand kann einen Widerstand zwischen 198 & mgr; und 242 Ω haben.
Widerstände haben möglicherweise mehr Bänder für zusätzliche Präzision oder Temperaturverfolgung.So vergleichen sie:
| Bandtyp | Band 1 | Band 2 | Band 3 | Multiplikator | Toleranz | Temperatur.Koeffizient |
| 4-Band | Rot | Rot | Braun | - - | Gold / Silber | - - |
| 5-Band | Rot | Rot | Schwarz | Schwarz | Gold / Silber | - - |
| 6-Band | Rot | Rot | Schwarz | Schwarz | Gold / Silber | Variiert (z. B. Brown = 100 ppm/° C) |
Diagramm 3. 4-Band-, 5-Band- und 6-Band-Widerstände
Die 5-Band-Version fügt eine zusätzliche Ziffer hinzu und verbessert die Auflösung für engere Spezifikationen.
Die 6-Band-Version enthält ein sechstes Band, das den Temperaturkoeffizienten zeigt, der zeigt, wie stark sich der Widerstand mit der Temperatur ändert.
Das Lesen von Widerstandsfarbcodes ist eine schnelle, visuelle Methode, die während der Schaltungsanordnung oder Fehlerbehebung verwendet wird.Mit ein wenig Übung können Sie die Widerstandswerte genau bestimmen, ohne die Werkzeuge zu messen.Hier erfahren Sie, wie Sie einen 220-Ohm-Widerstand identifizieren, indem Sie seine Bänder in der richtigen Reihenfolge lesen.
Suchen Sie die Toleranzbande
Beginnen Sie mit der Toleranzbande.Es ist normalerweise leicht von den anderen Bändern unterteilt und ist oft Gold (± 5%) oder Silber (± 10%).Diese Band markiert das Ende des Codes und hilft Ihnen, zu wissen, aus welcher Richtung Sie lesen müssen.
Identifizieren Sie das Startende
Drehen Sie den Widerstand so, dass Sie von der Seite lesen, an der die Bänder genauer zusammen sind.Hier werden die ersten und zweiten Ziffern platziert.Das Lesen vom falschen Ende gibt einen falschen Wert.
Lesen Sie die ersten beiden Ziffern
Die ersten beiden Bänder repräsentieren die Basisnummer.Auf einem 220-Ohm-Widerstand:
-Erstes Band (rot) steht für 2
-Zweites Band (rot) steht auch für 2
-Dies gibt eine Basis von 22.
Wenden Sie den Multiplikator an
Das dritte Band ist der Multiplikator.Für einen 220-Ohm-Widerstand ist er normalerweise braun, was bedeutet, die Grundnummer mit 10 zu multiplizieren.
22 × 10 = 220 Ohm
Überprüfen Sie die Toleranz
Sehen Sie sich schließlich das letzte Band an, um festzustellen, wie viel Variation vom gekennzeichneten Wert zulässig ist:
Goldmittelwerte ± 5% Toleranz → Widerstand können zwischen 209 Ω und 231 Ω liegen
Silbermittelmittel ± 10% Toleranz → Bereich ist breiter, von 198Ω bis 242 Ω
Diese Toleranz hilft zu beurteilen, wie präzise der Widerstand ist, insbesondere beim Entwerfen oder Testen von Schaltungen, die von konsistenten Spannungen oder Stromniveaus abhängen.
Schnelle visuelle Referenz für einen 220 Ω -Widerstand:
• Band 1 (erste Ziffer): rot = 2
• Band 2 (zweite Ziffer): rot = 2
• Band 3 (Multiplikator): Brown = × 10
• Band 4 (Toleranz): Gold oder Silber = ± 5% oder ± 10%
Endergebnis: 220 € ± 5% oder ± 10%
Der auf einem 220-Ohm-Widerstand gedruckte 4-Band-Farbcode zeigt sowohl seinen Widerstandswert als auch wie viel Variation zulässig ist.Um es richtig zu lesen, beginnen Sie von der Seite, an der die Bänder näher zusammen sind.
Die ersten beiden Bands geben Ihnen die Basisnummer.In den meisten 220-Ohm-Widerständen sind beide Bänder rot, was bedeutet 2 und 2.Zusammen bilden sie die Nummer 22.
Als nächstes sagt Ihnen die dritte Band, wie viel Sie diese Zahl multiplizieren, um zu multiplizieren.Wenn es braun ist, bedeutet es, dass es sich mit multiplizieren 10.Also, 22 mal 10 gibt dir 220 Ohm.
Die letzte Band zeigt die Toleranz oder wie sehr der wahre Widerstand variieren kann.Wenn die Band Gold ist, kann der Widerstand bis zu bis zu ± 5%.Wenn es Silber ist, könnte die Variation so viel betragen wie ± 10%.Dies ist wichtiger in Schaltungen, die Präzision einnehmen.In den meisten alltäglichen Designs, ± 5% ist normalerweise nah genug.
Überprüfen Sie vor der Verwendung des Widerstands die Farben sorgfältig. Rot und Braun kann in schwachem Beleuchtung oder in älteren Komponenten sehr ähnlich aussehen.Wenn Sie sich nicht sicher sind, überprüfen Sie einen digitalen Multimeter, um den Widerstand zu überprüfen.Dieser einfache Schritt kann es vermeiden, den falschen Teil in eine Schaltung zu setzen.
Bestätigen Sie beim Montieren oder Reparieren einer Schaltung immer die Wert des Widerstands Bevor Sie es löten oder in ein Steckbrett anschließen.Dies hält das Projekt wie erwartet und verhindert kleine Fehler, die später größere Probleme verursachen können.
Widerstände zeigen ihre Werte mit farbigen Bändern.Diese Bänder sagen Ihnen den Widerstand, wie sehr er variieren kann (Toleranz) und manchmal, wie er sich mit der Temperatur ändert.Alle Widerstandstypen folgen einer ähnlichen Art des Lesens, aber die Anzahl der Bänder kann ändern, wie genau der Wert ist und wofür er verwendet wird.
In einem 5-Band-Widerstand geben die ersten drei Farben eine dreistellige Zahl.Die vierte Farbe sagt Ihnen, was Sie mit dem Multiplizieren Sie sich multiplizieren müssen, und die fünfte zeigt die Toleranz (wie stark der Wert variieren kann).Dieser Typ wird häufig in Schaltungen verwendet, die mehr Genauigkeit benötigen, wie bei Sensoren oder analogen Signalen.
Sie können einen 5-Band-Widerstand lesen, indem Sie das Toleranzband lokalisieren, das oft leicht von den anderen getrennt ist.Anschließend lesen sie aus dem anderen Ende, beginnend mit den Ziffernbändern und in Richtung Multiplikator.
Visueller Vergleich-4-Band gegen 5-Bande-Widerstände
| Bandposition | Farbe | Bedeutung |
| 1. Band | Rot | 2 (Erste Ziffer) |
| 2. Band | Rot | 2 (zweite Ziffer) |
| 3. Band | Schwarz | 0 (dritte Ziffer) |
| 4. Band | Schwarz | × 1 (Multiplikator) |
| 5. Band | Gold | ± 5% (Toleranz) |
| Ergebnis: 220 € ± 5% | ||
Diagramm 6. Vergleich von 4-Band mit 5-Band 220 Ω-Widerständen
Ergebnis: 220 Ohm ± 5%, mit zusätzlichen Informationen über die Widerstandsverschiebung pro ° C.
In 6-Band-Widerständen sind die letzten beiden Banden (Toleranz und Temperaturkoeffizient) nahe beieinander positioniert.Dieser Abstand hilft Ihnen beim richtigen Lesen der Bänder und vermeiden Sie die Umkehrung bei rasanten Inspektionen oder wenn Bänder ähnlich erscheinen.
| Bandposition | Farbe | Bedeutung |
| 1. Band | Rot | 2 (Erste Ziffer) |
| 2. Band | Rot | 2 (zweite Ziffer) |
| 3. Band | Schwarz | 0 (dritte Ziffer) |
| 4. Band | Schwarz | × 1 (Multiplikator) |
| 5. Band | Gold oder Silber | ± 5% oder ± 10% (Toleranz) |
| 6. Band | Variiert (z. B. Brown) | Temperaturkoeffizient (z. B. 100 ppm/° C) |
| Ergebnis: 220 € ± 5% mit Temperatur.Koeffizient | ||
Diagramm 7. 4-Band vs. 5-Band gegenüber 6-Band 220 Ohm Widerstand Farbcode
Beim visuellen Identifizieren von Bandmustern:
Finden Sie zunächst die Toleranzband, die normalerweise leicht voneinander entfernt ist.
Lesen Sie dann aus dem anderen Ende, beginnend mit den Wertbändern.
Verwenden Sie eine Vergrößerung und eine starke Beleuchtung, wenn Farbtöne zu ähnlich erscheinen (wie rot gegen orange oder schwarz gegen braun).
Bei 6-Band-Widerständen können Sie die Temperaturempfindlichkeit immer kreuzen, wenn sie in Umgebungen mit hoher Hitze betrieben werden.
Der 220-Ohm-Widerstand wird aufgrund seines geringen Widerstands, der Kompatibilität mit niedrigen Spannungssystemen und der Fähigkeit zur Behandlung mit moderatem Stromfluss häufig in der Elektronik eingesetzt.Es dient oft als Anlaufstelle sowohl für Prototypen als auch in den endgültigen Designs.Im Folgenden finden Sie die häufigsten Anwendungen von 220-Ohm-Widerstand:
Steuerstrom für LEDs
LEDs arbeiten bei niedrigen Stromniveaus, typischerweise etwa 10 bis 20 Ma.Durch die direkte Lieferung direkt aus einer Spannungsquelle wie 5 V oder 12 V ohne Stromkontrolle kann die LED dauerhaft beschädigt werden.
Um dies zu verhindern, ist ein 220-Ohm-Widerstand im Einklang mit der LED verbunden.Es begrenzt den Strom, nimmt die zusätzliche Spannung ein und stellt sicher, dass nur eine sichere Menge an Strom durch die LED geht.Dies hilft auch, die LED -Helligkeit stabil zu halten, auch wenn sich die Stromversorgung ein wenig ändert.
Sie können diesen Wert während anfänglichen Breadboard -Tests für Indikator -LEDs verwenden, da er ein gutes Gleichgewicht zwischen Schutz und Sichtbarkeit bietet.
Spannungsteilerschaltungen
Spannungsteiler werden verwendet, um eine Spannung zu skalieren, um dem Eingangsniveau eines Sensors oder eines Logikgeräts zu entsprechen.Ein 220-Ohm-Widerstand kann mit einem anderen Widerstand kombiniert werden, um ein Verhältnis zu erzeugen, das eine höhere Spannung wie 5 V auf einen niedrigeren Logikniveau wie 3,3 V umwandelt.
Dies ist besonders nützlich, wenn 5-V-Systeme mit 3,3-V-Mikrocontrollern angeschlossen werden, wodurch Logik-Nisematches verhindert wird, die zu einem zu falschen Betrieb oder Datenverlust führen können.Der 220-Ohm-Widerstand wird ausgewählt, wenn ein Trenner mit niedriger Resistenz eine Last mit niedrigerer Impedanz voranzutreiben oder wenn die Signalgeschwindigkeit erhalten bleiben muss.
Während der Montage wird der Abstand zwischen Widerständen minimiert, um die Rauschaufnahme in empfindlichen Signalpfaden zu verringern.
Verwendung von 220 Ohm Widerständen mit Transistoren
In Transistor-basierten Schaltkreisen helfen Vorspannungswiderstände, wie der Transistor ein- oder ausgeschaltet wird.Ein 220-Ohm-Widerstand wird häufig auf der Basisseite verwendet, um den Basisstrom zu begrenzen, insbesondere wenn kleine NPN-Transistoren aus einem Mikrocontroller-Ausgang antreten.
Dadurch wird sichergestellt, dass der Transistor genügend Strom erhält, um zu sättigen oder zu verstärken, ohne übermäßigen Strom aus der Steuerquelle zu zeichnen.In Emitterkonfigurationen kann es auch Spannungsabfälle stabilisieren und lokales Feedback bieten.
Sie können 220-Ohm-Widerstände verwenden, wenn der erforderliche Basis-Emitter-Strom nicht zu hoch oder zu niedrig ist.Dies ist häufig bei einfachen Schaltschaltungen oder Audiovorverstärkern üblich.
Signal -Feedback in Kontrollschleifen
Feedback -Netzwerke sind in Schaltkreisen mit operativen Verstärkern, Spannungsregulatoren oder Signalkonditionierungs -ICs schwerwiegend.Ein 220-Ohm-Widerstand kann Teil des Rückkopplungswegs sein und dabei helfen, die Verstärkung, die Ausgangsspannung oder die Schleifenreaktion zu kontrollieren.
Beispielsweise kann dieser Widerstand in einem als Puffer oder Verstärker konfigurierten Op-Amp-Konfiguration zwischen dem Ausgang und dem invertierenden Eingang sitzen und einen Spannungsteiler mit einem anderen Widerstand bilden.Das Einstellen dieses Paares ist fein das Gesamtverhalten der Schleife.
Bei der Platzierung von Rückkopplungswiderständen sind eine sorgfältige Routing und Erdung erforderlich, um die Oszillation oder Signalverzerrung insbesondere in hohen oder empfindlichen analogen Schaltungen zu minimieren.
Das Lesen von Widerstandsfarbbändern vor allem auf einem 220-Ohm-Widerstand erfordert genaue Aufmerksamkeit.Die Farben Rot und Braun können unter schwacher Beleuchtung, schlechten Winkeln oder in kompakten Gehäusen nahezu identisch erscheinen.Das Verwechseln beieinander kann dazu führen, dass der falsche Widerstandswert verwendet wird, was sich auf das Schaltungsverhalten oder zum Ausfall des Komponenten auswirken kann.
Um einen 220-Ohm-Widerstand korrekt zu identifizieren, befolgen Sie diese visuellen Überprüfungen während der ersten Bewertung:
Untersuchen Sie den Abstand der Farbbänder.Das Toleranzband (oft Gold oder Silber) ist leicht von den Wertbändern abgesehen.Diese Lücke bestätigt zu bestätigen, welches Ende von Lesen beginnt.Lesen Sie immer die Bänder vom Ende, wo die Farbstreifen näher zusammen sind.Dieses Ende repräsentiert die erste Ziffer.Arbeiten Sie unter heller, neutraler Beleuchtung, um die Sichtbarkeit der Farben zu verbessern.Wenn Farben verblasst oder schwer zu unterscheiden, besonders rot, braun und orangefarben sind, verwenden Sie ein Lupen- oder Farbreferenzdiagramm.Vergleichen Sie den Widerstand mit einer bekannten Probe, falls verfügbar.Dies kann hilfreich sein, wenn es aus massensiegorierten Komponenten ohne Markierungen in der Verpackung arbeitet.
Diese kleinen Schritte vermeiden eine zufällige Substitution von Werten wie 220 Ω, 1 kΩ oder 2,2 kΩ, was bei schneller Inspektion ähnlich erscheinen kann.
Wenn die visuelle Identifizierung ungewiss ist, bietet ein digitales Multimeter (DMM) eine zuverlässige Sicherung.Befolgen Sie vor der Verwendung diese operativen Best Practices, um genaue Lesungen sicherzustellen:
Schalten Sie den Stromkreis vollständig durch.Das Messen des Widerstands auf einem lebenden Schaltkreis kann falsche Ergebnisse liefern oder das Messgerät beschädigen.Testen Sie nach Möglichkeit den Widerstand, bevor Sie ihn installieren.Off-Boards werden von den umgebenden Komponenten nicht beeinflusst.Entfernen oder heben Sie einen seiner Beine von der Platine aus.Dies hilft Ihnen, eine genaue Lektüre zu erhalten, da andere nahe gelegene Teile das Ergebnis beeinflussen können, wenn der Widerstand vollständig verbunden bleibt.Interpretieren Sie bei Überprüfungen in den Erschimpfe, bei denen das Entlorden nicht praktisch ist, das DMM-Lesen vorsichtig.Verwenden Sie es nur als sekundäre Bestätigung für Ihre visuelle Überprüfung.Das Kombinieren beider Methoden visueller Code -Lesen und digitale Messungen bietet das höchste Vertrauen in Reparaturen, Diagnose und Montage.
Messen Sie immer unbekannte oder gealterte Widerstände, bevor Sie sie in einem Design wiederverwenden.Vermeiden Sie für Widerstände mit Wärmeschäden, abgenutzter Farbe oder Oxidation nur auf Farbbänder.Diese können sich im Laufe der Zeit verschoben oder verblasst haben.Halten Sie eine kleine Reihe von Widerständen mit bekannten Werten in der Nähe.Sie können sie verwenden, um schwer zu lesen zu lesen oder Farben schnell zu vergleichen, wenn Sie sich nicht sicher sind.
Ein 220-Ohm-Widerstand erhält unterschiedliche Leistungsniveaus, um verschiedene Mengen an Wärme und Leistung zu bewältigen.Die Auswahl der rechten Welt ist nicht nur für die Funktionsweise, sondern auch für Sicherheit, langes Leben und die richtige Einstellung in die Schaltung.Die Leistung zeigt, wie viel Strom der Widerstand sicher in Hitze verwandeln kann, ohne im Laufe der Zeit beschädigt zu werden.
Dieser Typ kann sich sicher bis zu 1 Watt Strom verbreiten, was ihn für Schaltkreise mit merklichem Wärmeaufbau geeignet ist.Der Widerstandskörper ist physisch größer, was seine Fähigkeit verbessert, die Hitze in die umgebende Luft zu verlieren.In motorischen Treibern, Stromversorgungsstadien und analogen Schaltungen mit höherem Strom verwendet.Während der Baugruppe werden diese Widerstände häufig mit zusätzlichem Räumung montiert, um die Wärmeübertragung auf empfindliche Teile zu vermeiden.Sie können diese Größe auswählen, wenn Haltbarkeit und kontinuierlicher Betrieb unter mäßigem Wärmespannung Prioritäten sind.
Dieser für 0,5 Watt bewertete Widerstand gleicht die Kompaktheit mit einem besseren thermischen Handling aus als kleinere Versionen.Es ist kleiner als der 1W -Typ, aber dennoch für Schaltungen geeignet, die kurze Bursts mit höherem Strom oder bescheidenen kontinuierlichen Lasten verarbeiten.Häufig in allgemeine Analogkreise, Kontrolllinien oder Mikrocontroller-Schnittstellen, an denen gelegentliche Stromspitzen auftreten können.Passt problemlos in die meisten PCBs, während sie genügend Sicherheitsmarge in mäßig warmen Umgebungen anbieten.
Dies ist die am häufigsten verwendete Leistung für 220-OHM-Widerstände, insbesondere in kompakten, geringen Strömungen.Sein kleiner Formfaktor macht es ideal für dichte Layouts oder Miniaturgehäuse.Gut geeignet für Schaltungen auf Logikebene, LED-Strombegrenzungs-, Signalrouting- und Timing-Netzwerke, in denen die Leistung minimal ist.Oft in Anfängerkits, Schulprojekten und kleinen Geräten verwendet, die nicht viel Strom einsetzen, aber dennoch gut arbeiten müssen.Während des Prototyps ist diese Version häufig die erste Wahl, es sei denn, die aktuellen oder Wärmeanforderungen deuten auf eine höhere Bewertung hin.
Dieser Widerstand ist für Hochleistungsschaltungen entwickelt und kann bis zu 5 Watt kontinuierlicher Leistung verarbeiten.Es hat einen viel größeren Keramik- oder Drahtwundkörper, um die Wärme effektiv zu bewältigen.Wird in Stromversorgern, Verstärkern oder motorischen Bremssystemen verwendet, bei denen viel Strom als Wärme verloren geht.Da es heiß wird, wird es oft ein wenig über dem Brett gelegt oder mit Abstandshaltern gehalten.Manchmal wird ein Kühlkörper hinzugefügt, um ihn besser abzukühlen.Sie können diese mit Vorsicht bewältigen, um die Belüftung, die physische Freigabe und die thermische Sicherheit im Layout zu berücksichtigen.

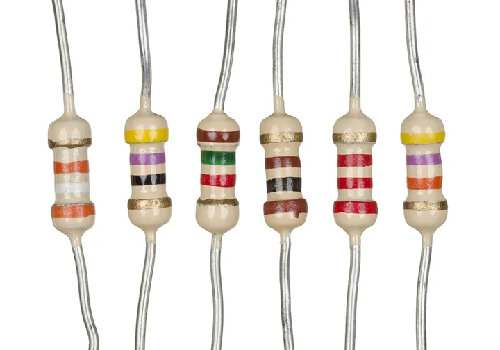

Abbildung 5. 220 Ohm im Vergleich zu anderen Widerständen
Jeder Widerstandswert dient einer bestimmten Funktion, abhängig von den Stromniveaus, der Spannungsantwort und der Empfindlichkeit der angeschlossenen Komponenten.Der 220-Ohm-Widerstand nimmt einen nützlichen Mittelweg ein, der niedrig genug ist, um ausreichend Strom zu ermöglichen, aber hoch genug, um empfindliche Teile zu schützen.Wenn Sie verstehen, wo es im Vergleich zu anderen Standardwerten passt, können Sie bessere Entscheidungen während des Designs, der Montage oder der Fehlerbehebung treffen.
Ein 220-Ohm-Widerstand wird am häufigsten ausgewählt, wenn eine mäßige Stromregelung ausreicht, um LEDs oder Logikstifte zu schützen, jedoch ohne stark begrenzende Stromfluss.Es gleicht den Spannungsabfall und die Stromreduzierung aus und setzt es für Signalleitungen und den grundlegenden Eingangsschutz geeignet.
Niedrigere Werte (10 Ω oder 100 Ω) lassen mehr Strom mit minimalem Widerstand bestehen, während höhere Werte (1 kΩ bis 100 kΩ) beim Reduzieren des Stromflusses das Hauptziel wie bei Vorspannung, Isolierung oder Leistungssparkreisen ausgewählt werden.
| Widerstandswert | Typischer Anwendungsfall | Strombegrenzungsstufe | Auswirkungen auf das Schaltungsverhalten |
| 10 Ω | Power Rails, Stromerkennung | Sehr niedrig | Hochstrom, fast kein Spannungsabfall |
| 100 Ω | Klimmzüge, grundlegende Einschränkung | Niedrig | Leichte Verringerung des Stroms |
| 220 Ω | LEDs, Logikeingänge, Signallinien | Mäßig | Zuverlässige Kontrolle ohne übermäßigen Abfall |
| 1kΩ | Eingangsschutz, Transistorbasis | Moderat bis hoch | Bessere Isolation, reduzierter Strom |
| 10kΩ | Analoge Eingänge, Klimmzüge | Hoch | Ideal für Signalwege mit geringer Leistung |
| 100 kΩ | Sensoren, Hochzeitknoten | Sehr hoch | Minimales Zieh |
Diagramm 8. 220 Ohm im Vergleich zu anderen Widerständen
Resistenten mit niedrigem Wert (10 Ω-100 Ω) - Diese werden ausgewählt, wenn Schaltungen einen minimalen Widerstand gegen den Stromfluss erfordern.
10 Ω wird in Hochstrompfaden oder zum Messstrom mit Spannungsabfall verwendet.
100 ω fügt leichte Strombegrenzung hinzu, die häufig in kurzen Signalpfaden oder Pull-up/Pulldown-Konfigurationen zu sehen ist.
Mittelklasse (220 Ω-1KΩ) - Ideal für die Stromlimit- und Signalkonditionierung in analogen und digitalen Umgebungen.
220 Ω ist beliebt für LED -Schutz, Mikrocontroller -E/A -Pin -Sicherheit und Puffersignale, bei denen die Spannung erhalten bleiben möchte, aber Strom verwaltet werden muss.
1KΩ wird häufig in Basenwiderständen für BJTs, digitale Eingangsschutz und allgemeine Vorspannungsanwendungen verwendet.Es bietet eine stärkere Einschränkung für empfindlichere Schaltkreise.
Hochwertige Widerstände (10 kΩ-100k Ω) - werden in Teilen einer Schaltung verwendet, in der nur eine kleine Menge Strom verwendet wird und eine schnelle Reaktion nicht wirklich spielt.
10kΩ eignet sich gut für Pull-up-Widerstände auf analogen oder digitalen Linien und ist nützlich für die Filter- oder Timing-Anwendungen.
100 kΩ -Widerstände werden häufig mit Sensoren und in analogen Eingängen verwendet, die nicht viel Strom zeichnen.Sie sind gut, um Strom zu retten und sehr kleine Signale zu handhaben, ohne sie zu beeinflussen.

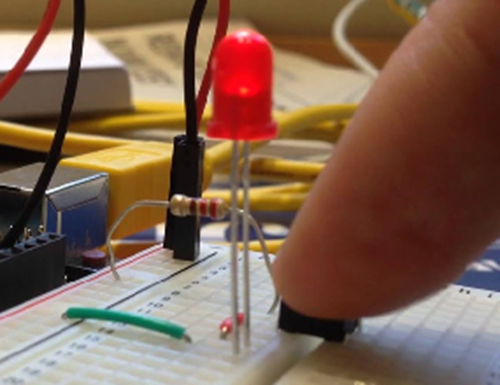

Abbildung 6. Verwenden von 220 Ohm Widerständen mit LEDs
In LED-Schaltungen wird häufig ein 220-Ohm-Widerstand aufgestellt, um den Strom zu kontrollieren.Dieser einfache Schritt verhindert, dass die LED zu viel Strom zeichnet, und schützt ihn vor thermischen Schäden oder vorzeitiger Ausfall.Der Widerstand stellt sicher, dass die LED nur die Strommenge erhält, für die sie behandelt wurde.
LEDs funktionieren basierend auf Current.Im Gegensatz zu Glühbirnen im alten Stil, die den Strom für sich selbst steuern, werden LEDs immer mehr Strom ziehen, solange die Stromversorgung angeschlossen ist und sie keinen integrierten Weg haben, ihn zu stoppen.
Wenn Sie eine LED direkt an eine Stromquelle anschließen, kann sie zu viel Strom haben, überhitzern und schnell ausbrennen.Um dies zu stoppen, wird in der Schaltung ein Widerstand hinzugefügt.Der Widerstand begrenzt den Strom auf ein sicheres Niveau und hilft der LED, stetig zu glänzen.
In vielen Standard-5-V-Schaltungen wird ein 220-Ohm-Widerstand aufgrund seines Gleichgewichts zwischen Schutz und Leistung weit verbreitet.Betrachten Sie dieses Beispiel:
Eine typische rote LED hat eine Vorwärtsspannung (VF) von etwa 2 V.
Der sichere Betriebsstrom für die meisten Standard -LEDs beträgt 20 mA (0,02a).
Mit einer 5 -V -Versorgung beträgt die Spannung, die über den Widerstand fallen gelassen werden muss.
Verwenden Sie das Ohmsche Gesetz, um den idealen Widerstand zu berechnen:
R = (vs - vf) / i = (5v - 2v) / 0,02a = 150 Ohm
Während 150 Ohm der niedrigste Wert ist, senkt die Verwendung eines 220-Ohm-Widerstands den Strom noch mehr auf etwa 13,6 Ma.Dieser kleine Rückgang der Strömung macht die LED etwas weniger hell, hilft jedoch länger und arbeitet zuverlässig, insbesondere wenn sich die Netzteilversorgung ändert oder sich die LED leicht von den Erwartungen unterscheidet.
Sie können 220 Ohm beim Testen von Schaltungen verwenden, da es zusätzliche Sicherheit erhöht, ohne dass die LED viel Dimmer aussieht.
Um den genauen Widerstand für eine LED -Schaltung zu bestimmen, folgen Sie dieser Sequenz:
Finden Sie die Spannung über den Widerstand
Subtrahieren Sie die Vorwärtsspannung der LED von der Versorgungsspannung:
Vr = vs - vf
Berechnen Sie den erforderlichen Widerstand
Teilen Sie den Spannungsabfall durch den gewünschten LED -Strom:
R = vr / i
Bestimmen Sie die Leistungsdissipation
Verwenden Sie die Formel:
P = i² × r
Dies zeigt, wie viel Wärme der Widerstand in Betrieb erzeugt wird.
Wählen Sie die richtige Leistungsbewertung aus
Wählen Sie einen Widerstand, der für mindestens doppelt so hoch wie die erwartete Dissipation bewertet wird.
Wenn Ihre Berechnung beispielsweise 0,05W zeigt, verwenden Sie einen ¼-Watt-Widerstand (¼ Watt), um genügend thermische Kopffreiheit und langfristige Zuverlässigkeit bereitzustellen.
LED -Widerstandsreferenzwerte
| Parameter | Beschreibung |
| Vs | Versorgungsspannung auf die Schaltung |
| Vf | LED -Vorwärtsspannung (abhängig von Farbe/Typ) |
| ICH | Gewünschter LED -Strom (typischerweise 10–20 mA) |
| Vr | Spannung über den Widerstand (VS - VF) |
| R | Widerstand erforderlich, um die Strom zu begrenzen |
| P | Leistung des Widerstandes löst sich auf (in Watts) |
Diagramm 9. LED -Widerstandsberechnungen
Beim Lesen elektronischer Schaltpläne werden Widerstände je nach Entwurfskonvention unter Verwendung eines von zwei visuellen Standardstilen dargestellt.Beide geben die gleiche Komponentenfunktion an, die den Strom innerhalb eines Schaltkreises begrenzt, aber je nach regionaler oder branchenweit Standards unterschiedlich.
Gemeinsame Widerstandsymbole

Abbildung 7. Häufige Widerstandsymbole: Zick -Zack -Linie
In der amerikanischen Schaltfläche, ein Widerstand wird als gezeigt Zickzack -Linie. Dies wird in nordamerikanischen Schulmaterialien, einfachen Elektronikdiagrammen und älteren Schaltungszeichnungen häufig verwendet. Das Standard -Zickzack -Symbol stellt einen Widerstand in amerikanischen Schaltplänen dar.Ein Widerstand ist eine elektronische Grundkomponente, die den Strom des elektrischen Stroms begrenzt und einen Spannungsabfall proportional zu seinem Widerstand erzeugt.Die geraden Linien an beiden Enden des Zickzacks zeigen seine Verbindungspunkte innerhalb der Schaltung.Mit diesem Symbol können Sie Widerstände in schematischen Diagrammen schnell identifizieren.Widerstände spielen eine große Rolle beim Schutz von Komponenten, beim Einstellen von Signalpegeln und zur Verwaltung von Strom, wodurch sie zu nahezu jedem elektronischen System von Bedeutung sind.

Abbildung 8. Gemeinsame Widerstandsymbole: Einfaches Rechteck
In internationalen oder IEC-konformen SchaltplänenDer Widerstand wird als gezeigt Einfaches Rechteck.Dieses Format wird häufig in europäischen oder modernen Designsoftware und -dokumentation verwendet.In europäischen und IEC -Schaltplänen werden Widerstände als einfache Rechtecke anstelle der in amerikanischen Diagrammen verwendeten Zickzacklinien dargestellt.Dieses Symbol für rechteckige Widerstand befindet sich zwischen zwei geraden Linien und zeigt seine Verbindung zum Rest der Schaltung an.
Trotz des Formunterschieds bleibt die Bedeutung gleich: Dieses Symbol markiert das Vorhandensein eines Widerstands, einer Komponente, die den Strom des elektrischen Stroms widersteht oder begrenzt.Widerstände schützen empfindliche Teile einer Schaltung und stellen sicher, dass alles unter den richtigen Bedingungen arbeitet.
Die erfolgreiche Arbeit mit 220-Ohm-Widerständen beinhaltet mehr als die Auswahl des richtigen Wertes.Genaue Identifizierung, saubere Löttechnik und ordnungsgemäße Handhabung tragen zu einer zuverlässigen Leistungsfähigkeit und langfristigen Stabilität bei.Im Folgenden finden Sie detaillierte Schritte, die reale Praktiken während der Montage oder Reparatur widerspiegeln.
• Stellen Sie vor dem Einfügen eines Widerstands in eine Schaltung, dass der richtige Wert ist.Für einen 220-Ohm-Widerstand ist der Standard-4-Band-Farbcode rot-rot-braun (oder silber).
• Überprüfen Sie immer Farbbänder unter starker, neutraler Beleuchtung.Rot und Braun können leicht verwirrt werden, insbesondere in schlecht beleuchteten Arbeitsbereichen oder in gealterten Komponenten.
• Wenn die Bänder schwach oder teilweise abgerieben sind, verbessern Sie eine Lupe, um die Sichtbarkeit zu verbessern.Selbst kleine visuelle Fehler können zu einer falschen Platzierung und Schaltungsstörung führen.
• Wenn Sie unsicher sind, überprüfen Sie mit einem gedruckten oder digitalen Farbcode-Diagramm oder verwenden Sie ein Multimeter, um den Widerstand vor der Installation zu bestätigen.
Eine gute Lötverbindung sorgt sowohl der elektrischen Leitfähigkeit als auch der mechanischen Festigkeit.Um einen 220-Ohm-Widerstand zuverlässig zu löten:
• Reinigen Sie die Löteisenspitze vor dem Gebrauch und tragen Sie eine dünne Schicht Lötmittel (Ferne) auf.Dies hilft, die Wärme gleichmäßig zu übertragen.
• Legen Sie den Widerstandsleb in das Loch der Leiterplatte und sorgen Sie für den vollen Kontakt mit dem Kupferblock.
• Erhitzen Sie sowohl das Blei als auch das Pad gleichzeitig.Nehmen Sie dann das Löten in die Verbindung, nicht direkt auf das Bügeleisen, um einen reibungslosen Fluss um die Kontaktpunkte zu ermöglichen.
• Vermeiden Sie eine Überhitzung.Halten Sie die Spitze gerade lange genug in Kontakt, um eine feste Verbindung zu bilden, die typischerweise 1–2 Sekunden für kleine Durchlochkomponenten sind.
• Lassen Sie das Gelenk nach dem Löten natürlich abkühlen.Bewegen Sie das Teil nicht, bis sich das Lötmittel verfestigt, um schwache oder rissige Gelenke zu vermeiden.
• Kurze Heizzeit und stetige Hände führen zu saubereren, zuverlässigeren Verbindungen ohne Schäden von Pads oder Komponenten.
Bei unsachgemäßer Handhabung kann der Widerstandsleiter schädigen oder ihre Leistung im Laufe der Zeit verringern.Während der Montage oder Lagerung:
• Vermeiden Sie die scharfe Biegung der Leitungen, insbesondere in der Nähe des Widerstandskörpers.Dies schwächt das Metall und kann beim Einfügen oder Vibrationen einen Bruch verursachen.
• Verwenden Sie Pinzetten oder Zangen, wenn eine genaue Platzierung erforderlich ist, anstatt die Leitungen von Hand zu erzwingen.
• Speichern Widerstände in klar markierten Behältern, Tabletts oder Schubladen, die nach Widerstandswert sortiert sind.Dies beschleunigt die Teilauswahl und verringert Fehler.
Für längerfristige Speicherung:
Halten Sie Widerstände in trockenen, kühlen Umgebungen.Vermeiden Sie eine hohe Luftfeuchtigkeit oder Exposition gegenüber direkten Sonneneinstrahlung, die beide Korrosion oder die Markierung von Korrosionen verursachen können.
Verwenden Sie versiegelte Beutel oder antistatische Behälter für die organisierte Lagerung, insbesondere in Reparaturstationen oder Komponentenbibliotheken.
Durch die Aufrechterhaltung guter Lagergewohnheiten werden die Wahrscheinlichkeit von Schäden verringert, die Montageeffizienz verbessert und die Integrität der Komponenten sicherstellt, wenn es Zeit ist, zu installieren.
Der 220-Ohm-Widerstand mag eine grundlegende Rolle erscheint, spielt jedoch eine große Rolle beim Schutz von Komponenten und beim reibungslosen Verlauf der Schaltungen.Von der Kontrolle der LED-Helligkeit bis zur Verhinderung von Überladungen in Logikstiften bietet dieser Widerstand ein gutes Widerstand für viele Niederspannungsdesigns.Wenn Sie lernen, wie Sie seine Farbbänder lesen, die rechte Leistung auswählen und während des Lötens oder Reparaturen korrekt behandeln, können Sie häufige Fehler vermeiden und zuverlässigere Schaltkreise erstellen.Egal, ob Sie gerade erst mit Elektronik beginnen oder fortgeschrittene Arbeit leisten, der 220-Ohm-Widerstand ist ein Werkzeug, das Sie immer wieder greifen.
Ja, aber nur, wenn der LED und der Widerstand den Strom auf ein sicheres Niveau beschränken.Bei den meisten Standard -LEDs sollten Sie für die meisten Standard -LEDs einen höheren Widerstandswert für 12 V verwenden, z. B. 470 Ω oder mehr.220 Ω eignet sich eher für 5 -V -Schaltungen.
Ja, unter normaler Verwendung.Es speichert keine Energie und schockiert Sie nicht.Wenn es in einem Hochleistungs-Setup verwendet wird, kann es heiß werden, bis es abkühlt wird, bevor es berührt.
Nur wenn die Schaltung weniger Strom zulässt.Ein 1K -Widerstand reduziert den Strom um viel mehr als 220 Ω, was dazu führen kann, dass Teile wie LEDs dämmen oder nicht mehr arbeiten.
Zu niedrig und Sie riskieren das Verbrennen von Komponenten.Zu hoch und die Schaltung funktioniert möglicherweise nicht ordnungsgemäß.220 Ohm ist ein mittlerer Wert, der Teile schützt und gleichzeitig genug Strom für viele Verwendungszwecke ermöglicht.
Überprüfen Sie auf Verbrennungsmarken, verblassende Farben oder Risse.Verwenden Sie einen Multimeter, um seinen Widerstand zu testen.Wenn der Wert weit von 220 € entfernt ist, ersetzen Sie ihn.
Nr. Summer und Motoren benötigen normalerweise mehr Strom als ein 220 Ω -Widerstand zulässt.Verwenden Sie einen Widerstand nur, wenn der Strom sorgfältig reduziert oder kontrolliert werden muss.
Nein, Widerstände sind nicht polarisiert.Sie können einen 220-Ohm-Widerstand in der Schaltung in den Schaltkreis platzieren.
Es hängt von seiner Leistung ab.Für einen ¼ -Watt -Widerstand beträgt der sichere Strom etwa 30 mA.Verwenden Sie die Formel I = √ (P/R), um den sicheren Strom für Ihren Widerstand zu berechnen.
Ja, wenn Sie sie in Serie verbinden.Zwei 110 Ω -Widerstände in einer Linie entsprechen 220 Ω Gesamtwiderstand.
CAP CER 10000PF 500V X7R 1206
TRANSISTOR, NPN, 0.8A, 75V, TO-1
IC ADC 16BIT SAR 48LQFP
IC INST AMP 1 CIRCUIT 8VSSOP
IC DRVR/RCVR MULTCH RS232 16SSOP
IC GATE DVR HALF BRIDGE 14-SOIC
IC SUPERVISOR 1 CHANNEL 8SOIC
IC DSP CTLR 16BIT 500MHZ 169-BGA
K9F8G08U0M-YCB0 SAMSUNG
TLP206GA TOSHIBA
UJA1065TW/3V3 NXP
IC MCU 32BIT 128KB FLASH 48TQFP
CAP CER 15PF 100V NP0 1206
vorrätig: 1795
