100 Ohm Widerstand Farbcode & Verwendung

Wenn Sie jemals mit Elektronik gearbeitet haben, haben Sie wahrscheinlich einen 100 -Ohm -Widerstand verwendet, ohne ihn zu bemerken.Diese kleinen Komponenten spielen eine große Rolle, um die Schaltkreise reibungslos zu halten.Sie helfen zu steuern, wie viel Strom fließt, empfindliche Teile schützen und Signale stabil halten.Unabhängig davon, ob Sie einen Prototyp auf einem Breadboard erstellen oder eine endgültige Schaltung für ein Produkt entwerfen, kann es Ihnen Zeit sparen, wenn Sie wissen, wie Sie einen 100 -Ohm -Widerstand identifizieren, auswählen und verwenden.In diesem Leitfaden erklären wir alles deutlich, wie man die Farbbänder bis hin zur Verwendung von 100 -Ohm -Widerständen in echten Schaltungen verwendet.

Katalog

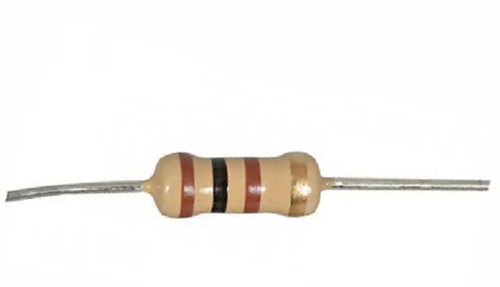

Den 100 -Ohm -Widerstand verstehen

A 100 Ohm Widerstand ist ein elektronischer Teil, der den Strom in Schaltkreisen einschränkt und steuert.Es liefert immer genau 100 Ohm Widerstand, um den elektrischen Strom zu verwalten, empfindliche Komponenten zu schützen, Spannung zu teilen und Signale auf elektronischen Geräten anzupassen.Normalerweise sehen Sie diese Widerstände in zwei Hauptformen: Durchlöchtypen, die Kabel haben, die Sie leicht von Hand löten können, und Oberflächenmontentypen, die kleiner sind und damit Maschinen automatisch auf Leiterplatten platzieren.

Widerstände mit einem Wert von 100 Ohm können aus verschiedenen Materialien hergestellt werden, wie z. Kohlenstofffilm, Metallfilm oder Drahtwunde Legierungen.Jeder Typ verhält sich in einer Schaltung unterschiedlich. Kohlenstofffilmwiderstände sind kostengünstig, sind aber nicht sehr präzise oder stabil. Metallfilmwiderstände sind genauer, stabil und produzieren weniger Geräusche, was sie für Schaltungen geeignet macht, die Präzision benötigen. Widerstände mit Drahtwund Bewältigen Sie höhere Leistung und können die Wärme loswerden, aber sie könnten dem Stromkreis unerwünschte Induktivität verleihen.

Viele Elektronikunternehmen mögen Vishay, Bourns und Panasonic Verkaufen Sie zuverlässige 100 -Ohm -Widerstände in verschiedenen Größen und Leistungsbewertungen. Durchlöcherwiderstände Haben Sie Leads, die gerade oder gebogen werden können, wodurch sie leicht manuell und für einfachere Designs geeignet sind. Oberflächenmontagewiderstände sind kleiner, häufig in Standardgrößen wie 0603, 0805 und 1206, perfekt für dicht gepackte Leiterplatten und automatisierte Herstellung.

Bei der Auswahl eines 100 -Ohm -Widerstands sollten Sie über einige wichtige Faktoren nachdenken.Die Leistungsbewertung zeigt an, wie viel Wärme und Strom der Widerstand ohne Beschädigung sicher bewältigen kann.Der Temperaturkoeffizient beschreibt, wie stark sich der Widerstand des Widerstands des Widerstands ändert, wenn die Temperaturen variieren.Niedrigere Zahlen bedeuten eine bessere Stabilität, insbesondere in empfindlichen Schaltungen.Toleranz zeigt an, wie nahe der Widerstand an genau 100 Ohm ist, normalerweise mit ± 1% oder ± 5% markiert;Kleinere Toleranz bedeutet mehr Präzision.Stellen Sie schließlich sicher, dass die Größe des Widerstands Ihrer Leiterplatte übereinstimmt, insbesondere wenn der Platz begrenzt ist oder Ihr Design sehr kompakt ist.Da 100 -Ohm -Widerstände sehr häufig sind, ist es normalerweise einfach, das Rechte zu finden.

Dekodieren des 100 -Ohm -Widerstands -Farbcodes

Die korrekte Identifizierung eines 100 -Ohm -Widerstands basiert auf der genauen Interpretation von Widerstandsfarbcodes.Standardwiderstände haben üblicherweise vier farbige Bänder.Die ersten drei Bands zeigen den Wert des Widerstands.Das vierte Band sagt Ihnen, wie sehr der tatsächliche Widerstand von diesem Wert variieren kann.

Widerstände für allgemeine Anwendungen haben normalerweise a ± 5% ToleranzDies bedeutet, dass ihr tatsächlicher Widerstand um die nominalen 100 Ohm leicht variieren kann.Präzisionsschaltungen erfordern jedoch häufig Widerstände mit strengeren Toleranzen wie z. ± 1%, um eine zuverlässige Leistung und Genauigkeit zu gewährleisten.

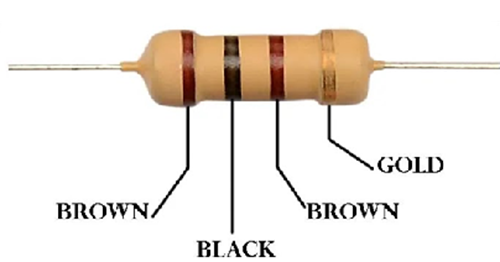

Abbildung 2. 100 Ohm Widerstand Farbcode

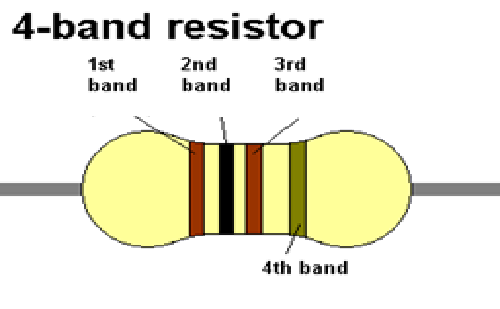

100 Ohm 4-Band-Widerstandshandbuch

Um Widerstandsfarben genau zu interpretieren, identifizieren Sie zuerst das Toleranzband.Diese Band, typischerweise farbig Gold oder Silber, scheint leicht von den anderen Bändern getrennt zu sein.Es zeigt die akzeptable Widerstandsänderung des Widerstands an.

Nachdem Sie das Toleranzband identifiziert haben, lesen Sie die drei verbleibenden Bänder aus dem anderen Ende.Die ersten beiden Bänder repräsentieren die Hauptstellen, während das dritte Band den Multiplikator der Zehn angibt, mit dem die Hauptstellen multipliziert werden.

Farbdiagramm für 100 Ohm Widerstand (4-Band)

Bandnummer	Funktion	Farbe	Numerischer Wert
1	Erste Ziffer	Braun	1
2	Zweite Ziffer	Schwarz	0
3	Multiplikator	Braun	× 10 (10sprache)
4	Toleranz	Gold	± 5%

Berechnung: 10 × 10 = 100 Ω ± 5%
Praktischer Bereich: 95 Ω bis 105 Ω

Verständnis des 5-Band-Farbcode

Präzisionswiderstände verwenden typischerweise einen 5-Band-Farbcode, der eine größere Genauigkeit liefert, indem drei Hauptstellen anschließend ein Multiplikator und eine Toleranz angezeigt werden.

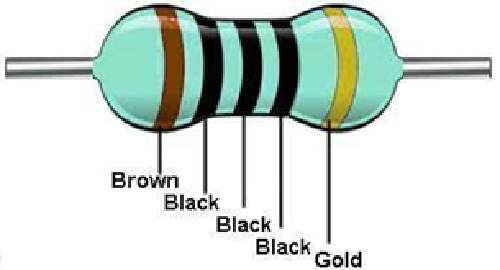

5-Band-Farbdiagramm für 100 Ohm Widerstand

Bandnummer	Funktion	Farbe	Numerischer Wert
1	Erste Ziffer	Braun	1
2	Zweite Ziffer	Schwarz	0
3	Dritte Ziffer	Schwarz	0
4	Multiplikator	Schwarz	× 1 (10⁰)
5	Toleranz	Gold	± 5%

Berechnung: (100 × 1) = 100 Ω ± 5%
Tatsächlicher Betriebsbereich: zwischen 95 Ω und 105 Ω

Toleranz und fehlende Bänder

Die endgültige Bande zeigt immer die Toleranz an und klärt, wie genau der Wert des Widerstands mit seiner markierten Spezifikation übereinstimmt.Ein Widerstand ohne Toleranzband stand auf ± 20%.

Gemeinsame Toleranzfarben:

Gold: ± 5%

Silber: ± 10%

Braun: ± 1%

Keine Bande: ± 20%

Lesen Sie den 100 -Ohm -Widerstandsfarbcode

Widerstände verwenden häufig farbige Bänder, um ihren Widerstandswert zu zeigen, wie viele Nullen hinzugefügt werden (den Multiplikator) und wie genau dieser Wert ist (die Toleranz).Während einige Widerstände ein sechstes Band enthalten, das zeigt, wie sich der Widerstand mit der Temperatur ändert, sehen Sie am häufigsten vier oder fünf Bänder.

Wenn Sie gerade erst anfangen, ist es am einfachsten, mit vier Bandwiderständen zu beginnen.Sie folgen einem einfachen Muster und helfen Ihnen dabei, die Grundlagen von Dekodierungs -Farbbändern zu lernen.Sobald Sie mit vier Bandwiderständen vertraut sind, sind die Fünf- und Sechs-Band-Versionen leichter zu verstehen.

Verwenden Sie, um den Widerstand zu lesen, ein Farbdiagramm, das jede Farbe mit einer Zahl entspricht.Diese Farben können Ziffern, Multiplikatoren oder Toleranzniveaus darstellen.Zum Beispiel:

• schwarz = 0

• braun = 1

• Rot = 2

Farben wie Gold und Silber sind besonders - sie werden verwendet, um kleinere Multiplikatoren oder weniger Toleranzprozentsätze anzuzeigen.

Sie werden feststellen, dass die Farbbänder um den Körper des Widerstands gedruckt sind, aber nicht gleichmäßig platziert werden.Ein Ende hat Bands näher am Rande - hier fangen Sie an, zu lesen.Mit einem vierbandigen Widerstand:

• Die ersten beiden Bänder repräsentieren die bedeutenden Ziffern.

• Das dritte Band sagt Ihnen den Multiplikator (wie viele Nullen hinzufügen).

• Das vierte Band zeigt die Toleranz (wie sehr der tatsächliche Wert variieren kann).

Nehmen wir als Beispiel einen 100-Ohm-Widerstand.Stellen Sie sich vor, die Bands sind braun, schwarz, braun und gold:

• Brown bedeutet 1 (erste Ziffer)

• Schwarz bedeutet 0 (zweite Ziffer)

• Braun als Multiplikator × 10

• Gold zeigt eine Toleranz von ± 5%

Jetzt rechnen Sie nach:

• 10 × 10 = 100 Ohm

Das Goldband bedeutet, dass der Widerstand zwischen 95 Ohm bis 105 Ohm messen kann.

Hier ist ein weiteres Beispiel:

Wenn Sie Gelb, Violett, Orange und Gold sehen:

• Gelb = 4

• violett = 7

• Orange = × 1.000

• Gold = ± 5%

Das gibt Ihnen 47 × 1.000 = 47.000 Ohm oder 47 kΩ mit einem Toleranzbereich von 5%.

Das Verständnis dieser Farbcodes hilft Ihnen, Widerstände schnell zu identifizieren, insbesondere wenn Sie Schaltkreise beheben oder zusammenstellen.Mit ein wenig Übung können Sie auf einen Blick Widerstandswerte erkennen - die Zeit zu retten und Fehler zu vermeiden.

Farbe	Zifferwert	Multiplikator	Toleranz (%)
Keiner	- -	- -	± 20%
Silber	- -	× 0,01	± 10%
Gold	- -	× 0,1	± 5%
Schwarz	0	× 1	- -
Braun	1	× 10	± 1%
Rot	2	× 100	± 2%
Orange	3	× 1.000	- -
Gelb	4	× 10.000	- -
Grün	5	× 100.000	- -
Blau	6	× 1.000.000	- -
Violett	7	× 10.000.000	- -
Grau	8	- -	- -
Weiß	9	- -	- -

Verständnis des 4-Band 100-Ohm-Widerstands

Ein vierbandiger Widerstand verwendet unterschiedliche Farbbänder, um seinen Widerstandswert und seine Toleranz klar anzuzeigen.Das genaue Interpretation dieser Farben hilft sicherzustellen, dass der ausgewählte Widerstand genau den Anforderungen der Schaltung entspricht.

Erste Band - Erste Wertschöpfung

Der Wert des Widerstands beginnt mit der ersten Bande, die die erste Wertschöpfung darstellt.Für einen 100 -Ohm -Widerstand ist dieses erste Band braun und entspricht direkt der Ziffer 1.

Zweite Band - zweiter Wertendiffer

Als nächstes zeigt die zweite Band die zweite Ziffer des Wertes des Widerstands.Für einen Widerstand, der bei 100 Ohm bewertet wird, ist diese Band schwarz, was bedeutet, dass die Ziffer 0 zusammen diese beiden Ziffern macht die Startnummer 10.

Dritte Band - Multiplikator

Das dritte Band bestimmt den Multiplikator und gibt an, wie viele Nullen nach den ersten beiden Ziffern hinzugefügt werden sollen.Für einen 100 -Ohm -Widerstand ist diese Band auch braun und übersetzt in einen Multiplikationsfaktor von 10 (10sprache).

Berechnung: 10 × 10 = 100 Ω

Vierte Band - Toleranz

Die endgültige Farbbande eines Widerstands gibt die Toleranz an, die die akzeptable Abweichung vom nominalen Widerstandswert darstellt:

Goldband: ± 5% Toleranz, was zu einem tatsächlichen Widerstand von 95 Ω bis 105 Ω führt.

Silberband: ± 10% Toleranz, was einen breiteren Widerstand zwischen 90 Ω bis 110 Ω ermöglicht.

Um den tatsächlichen Widerstand des Widerstands genau zu überprüfen, verwenden Sie normalerweise einen digitalen Multimeter.Durch die Messung des Widerstandes mit einem Multimeter wird das Trennen des Widerstands von jedem aktiven Schaltkreis, das Einstellen des Messgeräts auf die Messung des Widerstands und das Anschließen der Messsonden direkt mit jedem Widerstandsblei festgelegt.Dieser Ansatz bietet eine schnelle und präzise Bestätigung des tatsächlichen Wertes des Widerstands und stellt sicher, dass er die Schaltungsspezifikationen übereinstimmt.

Ein Standardwiderstand mit 4-Banden, 100 Ohm zeigt diese Farbbänder visuell deutlich:

Braun - schwarz - braun - gold

Für Präzisionsanwendungen erscheint eine vergleichbare 5-Band-Widerstandssequenz als:

Braun - schwarz - schwarz - schwarz - gold

Um die Identifizierung des Widerstands zu optimieren, verwenden Sie häufig einen Widerstandsfarbcoderechner.Dieses digitale Werkzeug vereinfacht die Konvertierung von Widerstandsfarbbändern direkt in numerische Widerstandswerte und Toleranzbereiche, beschleunigt den Überprüfungsprozess und die Verbesserung der Genauigkeit während des Schaltungsmontage und der Tests.

Vergleich von 100 Ohm Widerstandsbandtypen

Besonderheit	4-Band-Widerstand	5-Band-Widerstand	6-Band-Widerstand
Nutzungskontext	Gemeinsam in der täglichen Elektronik, Reparaturkits und der Verwendung von allgemeinem Zweck	Wird in Schaltungen verwendet, die eine engere Widerstandsgenauigkeit erfordern	Wird verwendet, wenn sowohl hohe Präzision als auch thermische Stabilität benötigt werden
Ziffernbänder	2 Bänder;z. B. Rot und Violett = 27	3 Bänder;z. B. braun, schwarz, rot = 102	3 Bänder;z. B. grün, blau, schwarz = 560
Multiplikatorband	3. Band;z. B. Orange = × 1.000 → 27.000 Ω	4. Band;z. B. rot = × 100 → 10,2 kΩ	4. Band;z. B. Orange = × 1.000 → 56.000 Ω
Toleranzband	4. Band;Gold = ± 5%, Silber = ± 10%	5. Band;braun = ± 1%, grün = ± 0,5%	5. Band;± 0,5% oder ± 1%
Zusätzliche Band	Keiner	Keiner	6. Bande für Temperaturkoeffizienten;z. B. blau = 10 ppm/° C

Diagramm 4. 4-Band vs. 5-Band gegenüber 6-Band 100 Ohm Widerstand Farbcode

Widerstandsfarbcodes unterscheiden sich basierend auf der Anzahl der verwendeten Bänder, die die Präzision und zusätzliche Parameter wie Temperaturstabilität direkt beeinflussen.Wenn Sie verstehen, wie Sie jedes Format dekodieren, wird die korrekte Komponentenidentifikation gewährleistet, insbesondere beim Entwerfen oder Fehlerbehebung in Präzisionsschaltungen.

5-band 100 Ohm Widerstand

In einem Fünfbandwiderstand repräsentieren die ersten drei Bänder die Wertschöpfungen.Das vierte Band dient als Multiplikator, während die fünfte Toleranz anzeigt.

Für einen 100 -Ohm -Widerstand erscheint die Bandsequenz typischerweise als:

Schritt	Bandposition	Funktion	Farbe	Wert / Bedeutung	Beschreibung
1	1. Band	1. Ziffer	Braun	1	Lesen Sie vom Ende am Rande am Ende.Dies ist die erste Ziffer.
2	2. Band	2. Ziffer	Schwarz	0	Die zweite Ziffer des Widerstandswertes.
3	3. Band	3. Ziffer	Schwarz	0	Die dritte Ziffer, die die Basisnummer absolviert.
	Grundnummer: 100 - kombiniert die ersten drei Ziffern.
4	4. Band	Multiplikator	Schwarz	× 1	Multiplizieren Sie die Basiszahl mit diesem Faktor.
	Ergebnis: 100 × 1 = 100 Ω - Endwiderstand vor der Toleranz angewendet.
5	5. Band	Toleranz	Gold / Silber	± 5% (Gold) / ± 10% (Silber)	Zeigt den zulässigen Bereich der Widerstandsschwankung an.
	Toleranzbereich: 95–105 Ω - basierend auf einer Goldbande (± 5%).
Finaler Widerstandswert: 100 ω ± 5%

Diagramm 5. 5 Band 10k Widerstand Farbcode

Fünf-Band-Widerstände sind für eine höhere Genauigkeit ausgelegt, wodurch sie für Anwendungen geeignet sind, bei denen präzise Widerstandswerte erforderlich sind.

6-Band 100 Ohm Widerstand

Der Sechs-Band-Widerstand baut auf dem Fünfband-Format auf, indem ein sechstes Band aufgenommen wird, das den Temperaturkoeffizienten darstellt.Dieser Parameter zeigt an, wie stark sich der Widerstand mit Temperatur ändert, typischerweise in Teilen pro Million pro Grad Celsius (ppm/° C).

Typische 6-Band-Konfiguration für 100 Ohm:

Schritt	Bandposition	Funktion	Farbe	Wert / Beschreibung
1	Erste Band	1. Ziffer	Braun	1 - Beginnen Sie vom Rand;Dies ist die erste Ziffer
2	Zweite Band	2. Ziffer	Schwarz	0 - fügt der numerischen Basis hinzu
3	Dritte Band	3. Ziffer	Schwarz	0 - Vervollständigt die Grundnummer: 100
4	Vierte Band	Multiplikator	Schwarz	× 1 - keine Skalierung;Wert bleibt bei 100 Ohm
5	Fünfte Band	Toleranz	Gold / Silber	± 5% (Gold) oder ± 10% (Silber) - setzt zulässige Variationen ein
	Toleranzbereich mit Gold: 95 Ω bis 105 Ω
6	Sechste Band	Temperatur.Koeffizient	Variiert	Siehe Diagramm - zeigt die Widerstandsdrift mit Hitze an
Final Widerstandswert: 100 Ω ± 5%, Temperaturkoeffizient hängt vom sechsten Band ab

Diagramm 6. 6 Band 100 Ohm Widerstand

Physisch erscheinen die fünften und sechsten Bänder oft näher zusammen und werden durch einen kleinen Raum vom Multiplikatorband getrennt, wodurch ein Sechsbandwiderstand von einer Fünfbandversion unterschieden wird.

Praktische Anwendungen des 100 -Ohm -Widerstands

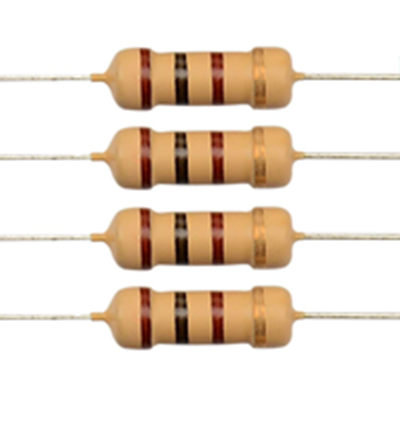

Abbildung 5. Anwendungen des 100 -Ohm -Widerstands

Der 100 -Ohm -Widerstand ist eine erste Komponente, die in vielen analogen und digitalen Schaltungskonstruktionen verwendet wird.Sein mittelschwerer Widerstandswert und seine robuste Konstruktion sind für Aufgaben wie Signalkonditionierung, Eingangsstabilisierung und Komponentenschutz geeignet.Sie verlassen sich häufig auf die konsistente Leistung sowohl während des Prototyps als auch während der endgültigen Implementierung.

Eine der häufigsten Möglichkeiten, einen 100 -Ohm -Widerstand zu verwenden, ist während der Tests und Experimente auf einem Brotbrett.Die Drahtleitungen passen leicht in die Löcher und können ohne Schäden um viele Male entfernt oder bewegt werden.In diesen Setups wird der Widerstand häufig als:

• Eine temporäre Last während des Signaltests

• Ein grundlegender Strombegrenzer

• Ein Platzhalterwiderstand beim Stimmen oder Tauschkomponenten

Auf diese Weise können Sie schnelle Schaltungsanpassungen vornehmen und gleichzeitig eine stabile, wiederholbare Leistung unter moderaten Leistungsstufen sicherstellen.

In digitalen Schaltkreisen kann ein 100-Ohm-Widerstand als Pull-up-Widerstand fungieren.Dies hält die Eingangsnadeln auf einem bekannten hohen Logikniveau (typischerweise entspricht der Versorgungsspannung des Systems), wenn der Eingang ansonsten ungehindert ist.Das Auftragen von Pull-up-Widerständen verhindert, dass Logikeingaben schwebend und unvorhersehbares Verhalten erzeugen.Sie sind oft mit:

• Mikrocontroller -Eingangsstifte

• Open-Drain-Ausgänge

• Datenleitungen in Kommunikationsbussen wie I²C und SPI

Der gleiche Widerstand kann auch als Pulldown verwendet werden, das nicht verwendete oder schwimmende Signallinien mit dem Mahlen verbindet.Dies hält diese Linien gleichmäßig auf einem niedrigen Niveau und hilft, Geräusche oder versehentliche Signale zu vermeiden.Pulldown-Widerstände sind hilfreich, um sicherzustellen, dass die Eingänge niedrig bleiben, es sei denn, sie sind absichtlich eingeschaltet.

Sowohl in analogen als auch in digitalen Schaltungen sind 100 Ohm -Widerstände erforderlich, um den Strom zu steuern.Wenn sie mit LEDs, Transistoren oder empfindlichen Chips in Einklang gebracht werden, begrenzen sie den Strom, sodass die Teile nicht beschädigt werden.Dies schützt die Schaltung vor zu viel Strom und hält auch die Spannung stabil und sorgt dafür, dass Signale und Steuerteile ordnungsgemäß funktionieren

Der 100 -Ohm -Widerstand gleicht die Vielseitigkeit, die Benutzerfreundlichkeit und die Zuverlässigkeit aus.Egal, ob es verwendet wird, um Logikwerte zu stabilisieren, empfindliche Teile zu schützen oder schnelle Prototypen zu rationalisieren, sein mittelschwerer Widerstandswert macht es sehr anpassungsfähig.Infolgedessen bleibt es ein Grundnahrungsmittel für das Design und das Experimentieren von Elektronik.

Wie baue oder benutze ich einen 100 -Ohm -Widerstand?

Das Erstellen oder Auswahl eines 100 -Ohm -Widerstands beinhaltet das Verständnis von Materialeigenschaften, Widerstandsberechnungen und standardisierte Farbcodes.Widerstände werden in der Regel bereit gekauft, aber es kann für Schulprojekte oder spezielle Aufgaben hilfreich sein, zu lernen, wie man eine von Hand herstellt oder anpassen.

Um den Widerstand in einer Schaltung zu verwenden, setzen Sie ihn in ein Stirnbrett oder löten Sie ihn auf eine gedruckte Leiterplatte (PCB).Stellen Sie sicher, dass die Farbbänder für die Identifizierung sichtbar bleiben, und verarbeiten Sie die Leitungen mit Sorgfalt, um Schäden während der Installation zu vermeiden.

In Klassenzimmerprojekten oder Sonderfällen können Sie Ihren eigenen Widerstand mit Nichrome -Draht herstellen.Nichrome ist eine Mischung aus Nickel und Chrom und wird verwendet, weil es stetige Resistenz hat und für diesen Zweck gut funktioniert

Materialien und Setup:

Dünner Nichromdraht, nicht leitender Kern (wie Keramik), Drahtschneider, Lötpads oder Klemmeanschlüsse

Widerstandsformel:

Berechnen Sie die erforderliche Länge mit der Formel, um genau 100 Ohm zu erreichen:

R = ρ × (l / a)

R: Zielwiderstand (100 Ohm)

ρ: Widerstand von Nichrom (ungefähr 1,1 × 10⁻⁶ ω · m)

L: Drahtlänge (Meter)

A: Querschnittsfläche (Quadratmeter)

Wickeln Sie die berechnete Drahtlänge um den Kern und befestigen Sie die Enden an Klemmen oder Lötkissen.Diese Methode bietet praktische Einblicke in das resistive Verhalten und die Materialwissenschaft.

Ein anderer Ansatz besteht darin, einen variablen Widerstand zu verwenden, z. B. einen Trimmer oder einen Präzisionspotentiometer.Diese Komponenten ermöglichen eine feine Einstellung des Widerstands und sind gut.

Geeignet für:

Schaltungskalibrierung, Prototyp -Tuning, temporärer Wertitur vor der Installation eines festen Widerstands

Anpassungsprozess:

Schließen Sie den variablen Widerstand an einen Multimeter ein, um den Widerstand zu messen, die Einstellschraube zu drehen oder zu zahlen, bis die Anzeige 100 Ohm liest, die Einstellung sperren oder gegebenenfalls eingesetzt werden.

Einstellbare Widerstände werden häufig mit Kohlenstoff- oder Metallfilmelementen hergestellt und bieten nach dem festgelegten Set eine hervorragende Stabilität.

Tipps zur Auswahl eines 100 -Ohm -Widerstands

Wenn Sie den richtigen 100 -Ohm -Widerstand auswählen, werden Sie einige Details zur Bewertung, Toleranz und der Umgang mit Temperaturänderungen überprüfen.Diese Dinge beeinflussen die Funktionsweise des Widerstandes, insbesondere in Schaltungen, die genau und lange dauern müssen.

Die Wattierungsbewertung zeigt an, wie viel Leistung der Widerstand ohne Überhitzung auflösen kann.Um Fehler zu vermeiden, muss diese Bewertung die tatsächliche Leistung überschreiten, die der Widerstand in der Schaltung verarbeitet.Berechnen Sie die erwartete Leistung mit der Formel:

Leistung (w) = Spannung² / Widerstand oder Leistung = Strom² × Widerstand

Die Auswahl eines Widerstandes mit einer ausreichenden Leistungsspanne gewährleistet eine langfristige Zuverlässigkeit, insbesondere in Konstruktionen, bei denen Stromschwankungen häufig sind.

Toleranz definiert, wie genau der Widerstand des Widerstandes mit seinem markierten Wert übereinstimmt.Beispielsweise kann ein 100 -Ohm -Widerstand mit einer Toleranz von ± 5% einen realen Wert irgendwo zwischen 95 und 105 Ohm haben.In Schaltkreisen, bei denen Präzision schwerwiegend ist, wie z. B. analoge Signalwege, werden niedrigere Toleranzwiderstände (z. B. ± 1%) bevorzugt.

Der Temperaturkoeffizient zeigt, wie sich der Wert eines Widerstands mit der Temperatur ändert.Es wird in Teilen pro Million pro Grad Celsius (ppm/° C) gemessen.Dies ist am wichtigsten an Orten, an denen sich die Temperatur stark ändert oder sehr heiß wird.Eine niedrigere Zahl bedeutet, dass der Widerstand bei ändert die Temperatur bleibt stabiler.

Abschluss

100 Ohm Widerstände sehen möglicherweise einfach aus, aber sie tun in elektronischen Schaltkreisen viel hinter den Kulissen.Sie begrenzen den Strom, schützen Teile und helfen, Signale sauber zu halten, sodass sie zu einer der nützlichsten Komponenten in der Nähe sind.Wenn Sie lernen, wie Sie Farbcodes lesen, die Toleranz überprüfen und den richtigen Typ für Ihre Anforderungen auswählen, werden Sie sicherer mit jeder Schaltung arbeiten.Unabhängig davon, ob Sie auf einer PCB löten oder auf einem Breadboard testen, ist dieser grundlegende Widerstand ein zuverlässiges Werkzeug sowohl für das Lernen als auch für fortgeschrittene Projekte.Halten Sie ein paar in Ihrer Toolbox, die sie einfach zu bedienen haben, und wirken sich immer nützlich.

Häufig gestellte Fragen [FAQ]

1. Kann ich einen 100 -Ohm -Widerstand durch einen anderen Wert ersetzen?

Nicht direkt.Die Verwendung eines anderen Wertes ändert den Strom oder die Spannung in Ihrem Schaltkreis.Tauschen Sie es nur mit einem weiteren 100 -Ohm -Widerstand aus, es sei denn, Ihr Design ermöglicht die Einstellung.

2. Was passiert, wenn ein 100 -Ohm -Widerstand ausbrennt?

Die Schaltung kann aufhören zu arbeiten, oder andere Teile könnten durch zu viel Strom beschädigt werden.Überprüfen Sie immer auf visuelle Schäden oder testen Sie ihn mit einem Multimeter.

3. Kann ich zwei 50 -Ohm -Widerstände verwenden, um einen 100 -Ohm -Widerstand zu machen?

Ja.Schließen Sie zwei 50 -Ohm -Widerstände in Reihe an (Ende bis Ende), und der Gesamtwiderstand beträgt 100 Ohm.

4. Ist es sicher, einen 100 -Ohm -Widerstand während des Antriebs zu berühren?

Die meisten kleinen Widerstände sind sicher in niedrigen Spannungsschaltungen zu berühren, aber es ist am besten, keine lebenden Schaltkreise zu berühren, um Verbrennungen oder Stoßdämpfer zu vermeiden.Schalten Sie immer die Stromversorgung vor dem Handling aus.

5. Warum fühlt sich mein 100 -Ohm -Widerstand heiß an?

Es kann mehr Kraft bewältigen, als es sollte.Überprüfen Sie, ob die Wattage -Bewertung für Ihre Schaltung hoch genug ist.Wenn nicht, ersetzen Sie es durch einen höheren Widerstand.

6. Woher weiß ich, ob mein 100 -Ohm -Widerstand beschädigt ist?

Überprüfen Sie, ob Sie Markierungen, Verfärbungen oder Knacken verbrennen.Sie können es auch mit einem Multimeter testen.Wenn es weit entfernt von 100 Ohm liest, sollte es ersetzt werden.

7. Mit welchen Werkzeugen sollte ich einen 100 -Ohm -Widerstand testen?

Ein digitaler Multimeter, der in den Widerstandsmodus eingestellt ist, ist alles, was Sie brauchen.Trennen Sie den Widerstand vom Stromkreis, bevor Sie die besten Ergebnisse messen.

8. Was ist, wenn mein Widerstand keine Farbbänder hat?

Es kann ein Oberflächenmontentyp mit numerischen Markierungen anstelle von Farbcodes sein.Schauen Sie sich die darauf gedruckte Nummer nach oder testen Sie mit einem Multimeter, um den Wert zu finden.
