Entdecken Sie Ihre Anleitung zum Verbesserungsmodus-MOSFETs (E-MOSFETs).

2024/04/12
90

Bei der Arbeit mit moderner Elektronik fällt der Verbesserungsmodus MOSFET (E-MOSFET) auf.Es ist nicht wie die älteren bipolaren Transistoren, mit denen wir uns früher befassten.E-MOSFETs verändern das Spiel, indem sie Spannung verwenden, um ihren Zustand zu steuern, der sich auf Strom stützt.Diese Verschiebung bringt zwei große Vorteile mit sich: bessere Effizienz und mehr Flexibilität bei der Verwendung von ihnen.Sie finden E-Mosfets in allen Arten von Elektronik.Sie sind in den einfachsten Geräten wie einem Schalter, der ein Licht ein- und ausschaltet, und in komplexeren Systemen, wie die Systeme, die Strom in Ihrem Computer oder Smartphone verwalten.Dieses Stück führt Sie durch die Muttern und Bolzen von E-MOSFETs: Wie sie funktionieren, wie man sie eingerichtet hat und deren Schlüsselmerkmale.Ziel ist es, Ihnen das Know-how zu geben, um das richtige E-MOSFET für Ihr Projekt auszuwählen und zu verwenden.

Katalog

1. Wie MOSFETs des Verbesserungsmodus funktionieren

2. Konfiguration des N-Kanal-Verbesserungsmodus MOSFET (NMOS)

3. Spannung zwischen Abfluss und Quelle auftragen

4. Merkmale von Abfluss- und Übertragungskurven bei NMOS -Transistoren

5. Konfiguration des P-Kanal-Depletion-Modus MOSFET (PMOS)

6. Abflussmerkmale und Übertragungskurve von PMOS

7. Merkmale von Verbesserungsmodus-MOSFETs

8. Praktische Verwendungen von Verbesserungsmodus-MOSFets

9. Schlussfolgerung

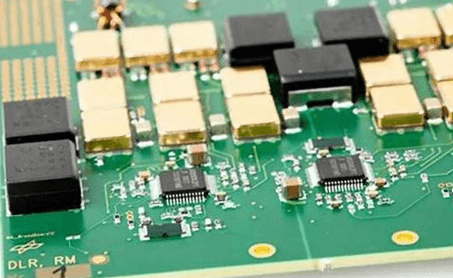

Abbildung 1: Verbesserungsmodus MOSFET (E-MOSFET)

Wie MOSFETs der Verbesserungsmodus funktionieren

MOSFETS des Verbesserungsmodus gibt es in zwei Geschmacksrichtungen: N-Kanal und P-Kanal.Beide Typen haben ein gemeinsames Merkmal: Sie steuern den Stromfluss, indem sie eine spezielle Schicht im Halbleitermaterial erstellen.Hier ist ein genauerer Blick auf jeden Typ und wie er funktioniert.

Die Hauptakteure in diesen Geräten sind Elektronen.Wenn Sie eine Spannung über das Tor und die Quelle (zwei Teile des MOSFET) auftragen, und diese Spannung über einen bestimmten Punkt hinausgeht, passiert etwas Interessantes.Elektronen erzeugen sich auf der Oberfläche des Halbleiters und erzeugen eine sogenannte Inversionsschicht vom Typ N-Typ.Stellen Sie sich es wie eine Brücke vor, die zwei weitere Teile, die Quelle und den Abfluss verbindet, und die Elektronen übergeben können.

Je mehr Spannung Sie auftragen, desto mehr Elektronen sammeln sich die Elektronen, wodurch diese Brücke bei der Durchführung von Strom besser wird.Sobald die Brücke gut genug in der Leitung ist, sagen wir, dass das MOSFET "on" ist.Die Gate -Spannung, die zum Drehen des MOSFET erforderlich ist, variiert basierend auf mehreren Faktoren wie der Temperatur und den Materialien, die zum Aufbau des MOSFET verwendet werden.

P-Kanal-Mosfets funktionieren etwas anders.Hier müssen Sie eine Spannung anwenden, die niedriger als eine bestimmte Schwelle (betrachten Sie sie als negativere Spannung) auf das Tor.Dies fördert Löcher (das Fehlen von Elektronen, die wie positive Ladungen wirken) auf der Oberfläche des Halbleiters und bilden eine Inversionsschicht vom P-Typ.

Diese Schicht ermöglicht es Löchern, sich frei von der Quelle zum Abfluss zu bewegen und einen Stromfluss zu erzeugen, jedoch in der entgegengesetzten Richtung im Vergleich zum N-Kanal-MOSFET.Die Grundidee bleibt gleich: Die Gate -Spannung beeinflusst die Konzentration von Trägern (in diesem Fall Löcher) auf der Oberfläche, was wiederum steuert, ob das MOSFET leitet oder nicht.P-Kanal-MOSFETs schalten sich mit einer negativen Gate-Spannung ein und machen sie in Schaltkreisen nützlich, für die sowohl N-Kanal- als auch P-Kanal-Typen für komplexe Funktionen erforderlich sind.

In der Praxis erfordert das Manipulieren dieser Spannungen, um die MOSFets "und" Off "einschalten, Präzision.Sie kontrollieren im Wesentlichen ein winziges elektrisches Feld, um diese Inversionsschichten zu erstellen oder aufzulösen, wie das Aufbau oder die Zerstörung von Brücken bei Bedarf.Diese Fähigkeit macht den Verbesserungsmodus -MOSFETs in elektronischen Schaltkreisen so vielseitig, von einfachen Switches bis hin zu komplizierten Stromverwaltungssystemen.

N-Channel and P-Channel Enhancement Mode MOSFET

Abbildung 2: N-Kanal- und P-Kanal-Verbesserungsmodus MOSFET

Konfiguration des N-Kanal-Verbesserungsmodus MOSFET (NMOS)

MOSFETs (N-Channel Enhancement-Mode) sind Schlüsselkomponenten für die Schaltungsdesign moderner elektronischer Geräte.In Anwendungen, die eine effiziente Schalt- und Signalverstärkung erfordern, ist es sehr wichtig.NMOS hat mehrere Vorteile: einfache Kontrolle, schnelle Reaktionszeit und geringem Stromverbrauch.Typischerweise ist die Quelle der NMOs mit dem Boden der Schaltung verbunden.Der Abfluss ist mit der Last und dem positiven Anschluss der Stromversorgung verbunden.Die Gate -Spannungsregelung ist sehr wichtig, da sie den Strom zwischen Quelle und Abfluss reguliert.

Der Betrieb und das Verhalten von NMOs werden hauptsächlich durch zwei Spannungen beeinflusst, die Gate-Spannung (V_GS) und die Drain-Source-Spannung (V_DS).Wenn V_GS eine definierte Schwellenspannung (V_TH) überschreitet, wird der Transistor aktiviert, was bedeutet, dass Elektronen durch einen leitenden N-Typ-Kanal von der Quelle zum Abfluss fließen.Die Abflussspannung (V_DS) erleichtert nicht nur den Stromfluss, sondern unterteilt auch den Betriebsbereich des Transistors in die Regionen Cutoff, Linear oder Sättigung.

In dem Fall, in dem V_GS niedriger ist als V_TH (als Cutoff -Region bezeichnet), sind die NMOs effektiv inaktiv und der Stromfluss von Quelle zum Abfluss ist vernachlässigbar.Diese Situation ist in Schaltungskonstruktionen üblich, die den unbeabsichtigten Stromfluss blockieren sollen.

Umgekehrt wird der Transistor nicht aktiviert, wenn der V_GS des NMOS positiv ist, aber immer noch unter v_th ist.Dies zeigt, dass es streng davon abhängt, die Schwellenspannung zu erreichen.Wenn V_GS gleich V_TH entspricht, hat die NMOs gerade erst mit der Durchführung begonnen, der Strom ist jedoch aufgrund einer unzureichenden Leitkanalbildung immer noch gering.Dies wird oft als Übergangsphase der partiellen Aktivierung angesehen.Jenseits von V_TH arbeitet NMOs in zwei spezifischen Regionen.

In der linearen Region simuliert der NMOS einen variablen Widerstand und der Strom (I_DS) erhöht sich mit zunehmendem V_DS (v_gs - v_th).

Der Sättigungsbereich tritt auf, wenn V_DS überschreitet (V_GS - V_TH), und an diesem Punkt stabilisiert sich der Strom auf maximaler Ebene durch V_GS.Diese Eigenschaft macht NMOs als Verstärker besonders effektiv.

Zusätzlich bleibt NMOS aus, wenn V_GS unter Null liegt, eine Funktion, die in einer kreisenden Schaltung ausgelegt werden kann, die standardmäßig inaktiv ist.Während die meisten Anwendungen keine negativen V_Gs benötigen, um diesen Zustand aufrechtzuerhalten, profitieren einige spezielle Anwendungen von einer negativen Verzerrung, um den Sicherheitsmarge der Off-State-Sicherheitsrate zu verbessern und den Leckstrom zu minimieren.

Spannung zwischen Abfluss und Quelle antragen

Die Funktionalität eines N-Channel-Verbesserungsmodus MOSFET (NMOS) hängt kritisch von der zwischen dem Abfluss und der Quelle (V_DS) und der Gate-Source-Spannung (V_GS) angewendeten Spannung ab.Es ist wichtig, sich an die maximalen Bewertungen des Transistors für V_Ds und V_Gs zu halten, um zu vermeiden, dass die operativen Schwellenwerte übertrieben werden, was zu einer verminderten Leistung oder irreversiblen Schäden führen kann.

In Situationen, in denen V_GS unter der Schwellenspannung (V_TH) liegt, bleibt die NMOs inaktiv, da keine leitenden Kanalformen unabhängig von der V_DS -Ebene forms sind.Unter diesen Bedingungen ist der Drain-Source-Strom (I_DS) minimal, nahezu nicht nachweisbar, da eine unzureichende Elektronenakkumulation erforderlich ist, um einen leitenden Weg zu erstellen.

Wenn V_GS V_TH überschreitet und V_DS unterhalb der Differenz (v_gs - v_th) liegt, arbeitet der Transistor im linearen oder ohmischen Bereich.Hier ist ein leitender Kanal vorhanden, sodass der Transistor einem variablen Widerstand vergleichbar ist.In diesem Zustand nimmt der Widerstand ab, wenn V_DS eskaliert und die I_Ds als Antwort linear erhöht.Diese charakteristische Darstellung von NMOs ideal für analoge Schalt- und lineare Verstärkeranwendungen, wobei eine präzise Strommodulation mit denen herkömmlicher Widerstandselemente vergleichbar ist.

Bei V_DS überschreitet (V_GS - V_TH) der Transistor in den Sättigungsbereich.In diesem Zustand wirken sich die weiteren Erhöhungen der V_Ds nicht auf I_Ds aus, was die Sättigung stabilisiert und erreicht.Zu diesem Zeitpunkt hört die Tiefe des leitenden Kanals auf, und V_Gs diktiert hauptsächlich die aktuelle Größe.Dieses Attribut macht NMOs außerordentlich für digitale Schaltanwendungen und als konstante Stromquelle in Verstärkerdesigns geeignet.

Für das Design des Stromverwaltungskreislaufs ermöglichen diese NMOS -Merkmale Ingenieure, Transistorzustände fein abzustimmen.Durch die Gewährleistung von V_Gs wird V_TH übertrifft, der Transistor wird effektiv aktiviert, wodurch die Schaltwirksamkeit optimiert und den Energieverlust während der Aktivierungsphase minimiert wird.

Eigenschaften von Abfluss- und Übertragungskurven bei NMOS -Transistoren

Bei der Erforschung der Abflussmerkmale eines NMOS-Transistors stellt man fest, dass das Zusammenspiel zwischen dem Drain-Source-Strom (I_DS) und der Drain-Source-Spannung (V_DS) durch die Gate-Source-Spannung (V_GS) aufwandend moderiert wird.Jede Betriebsregion des Transistors zeigt unterschiedliche Verhaltensweisen unter unterschiedlichen Bedingungen.

Abbildung 3: Abflusseigenschaften von NMOs

Wenn Sie sich an die Übertragungskurve wenden - häufig als die Transfercharakteristische Kurve bezeichnet - wird die Dynamik zwischen I_DS und V_GS unter der Annahme einer konstanten V_DS beschrieben.Diese Kurve dient als grafische Darstellung und verfolgt die Reise des NMOS-Transistors vom Grenzzustand in Sättigung.Im Grenzbereich, wobei V_Gs unter der Schwellenspannung (V_TH) fällt, ist I_DS zunächst minimal niedrig und bedeutet den inaktiven Zustand des Transistors.Nachdem V_TH überschritten wird, ist eine scharfe Eskalation in i_ds aufgetreten, die die Verschiebung von nicht leitenden zu leitenden Zuständen markiert.Während V_GS weiter steigt, erreicht der Transistor seinen Sättigungspunkt, an dem sich I_Ds stabilisiert und das Plateau der aktuellen Ausgabe in diesem Zustand veranschaulicht.

Abbildung 4: Übertragungskurve von NMOs

Konfiguration des P-Kanal-Depletion-Modus MOSFET (PMOS)

P-Channel Depletion-Mode-MOSFETs (PMOS) weisen signifikant unterschiedliche Eigenschaften auf als die MOSFETs mit Verbesserungsmodus, insbesondere im Hinblick auf die Spannungsregelungs- und Leitungsverhalten.Bemerkenswerterweise führt der Abbaumodus-PMOS auch in Abwesenheit einer externen Gate-Spannung im Gegensatz zu MOSFETs mit Verstärkungsmodus inhärent durch, für die eine spezifische Gate-Spannung erforderlich ist, um die Leitung zu initiieren.

In dieser Konfiguration ist die Quelle eines Verarmungsmodus-PMOS typischerweise mit der positiven Versorgung der Schaltung verbunden, während der Abfluss an die Last angeschlossen ist und sich bis zur negativen Versorgung oder Masse erstreckt.Dieses Setup sorgt für den korrekten Stromfluss.Der Kontrollmechanismus dieser Art von MOSFET basiert auf der Anwendung der Gatespannung: Es erfordert eine positive Gate -Spannung, die die Quellspannung überschreitet, um den Transistor zu deaktivieren.Depletion-Mode-PMOS bleibt eingeschaltet, da es keine Spannungsdifferenz zwischen Gate und Quelle gibt (v_gs = 0).Um das Gerät auszuschalten, muss die Gate -Spannung über der Quellspannung erhöhen, wodurch die Verzerrung umgekehrt und der leitende Kanal im Inneren verkleinert wird, wodurch der Stromfluss verringert wird.Daher hängt die Leitfähigkeit eines Transistors in direktem Zusammenhang mit der Gate -Spannung zusammen und erfordert, dass die Abflussspannung immer niedriger als die Quellspannung ist, um eine effektive Kontrolle aufrechtzuerhalten.

Die inhärente Fähigkeit des Verarmungsmodus-PMOS, in den Zustand "On" standardmäßig zu standhalten, ist ideal für Anwendungen in den Sicherheits- und Fehlererkennungssystemen der Schaltung, bei der die Aufrechterhaltung der Leistungskontinuität in Abwesenheit eines Steuersignals wichtig ist.Darüber hinaus können diese MOSFETs effektiv als konstante Stromquellen oder Belastungen in analogen Schaltungen verwendet werden, was eine stabile Stromausgabe für die Leistungsverwaltung und die Signalkonditionierung liefert.Designer müssen jedoch die Anfälligkeit des Transistors für elektrostatische Entladung berücksichtigen und einen angemessenen Schutz umsetzen, um Schäden zu vermeiden.Maximale Gate-Source-Spannung (V_GS (MAX)) und maximale Drain-Source-Spannung (V_DS (max)) müssen befolgt werden, um irreversible Transistorschäden zu verhindern.

Abbildung 5: P-Kanal Depletion-Modus MOSFET (PMOS)

Abflusseigenschaften und Übertragungskurve von PMOs

P-Kanal-MOSFETs (PMOS) zeigen in verschiedenen Betriebszuständen unterschiedliche elektrische Verhaltensweisen.Verstehen Sie diese Verhaltensweisen, wenn Sie die Abflusseigenschaften und Übertragungskurven des Geräts untersuchen.

Die Abflusskennliniekurve beschreibt, wie sich der Drain-Source-Strom (I_DS) ändert, wenn sich die Drain-Source-Spannung (V_DS) an verschiedenen Ebenen der Gate-Source-Spannung (V_GS) ändert.Diese Kurve zeigt im Wesentlichen die Reaktion des Transistors auf unterschiedliche Spannungsbedingungen.

Wenn die Gate-Source-Spannung (V_GS) einen bestimmten Schwellenwert (V_TH) überschreitet, wird der P-Typ-Kanal nicht effektiv gebildet, was zu einem Mindeststrom führt, oder I_Ds, die sich Null nähern.Dies tritt auf, wenn V_GS negativ ist, aber nicht ausreicht, um den negativen Schwellenwert (V_TH) zu überschreiten.

Wenn V_GS negativer wird und unter v_th geht, beginnt die PMOS zu leiten.Diese Phase wird als linearer oder ohmischer Region bezeichnet, und mit zunehmendem V_DS erhöht sich auch I_Ds.Hier wirkt PMOS wie ein variabler Widerstand.

Abbildung 6: Abflussmerkmale von PMOS

Wenn der absolute Wert von V_DS die absolute Differenz zwischen V_GS und V_TH überschreitet, tritt die PMOS in die Sättigungsregion ein.Hier stabilisiert sich i_ds und steigt mit einer weiteren Zunahme von V_DS auf.Dieses Plateau tritt auf, weil die internen Kanäle unter diesen Bedingungen maximal erschöpft sind, wodurch die weitere Stromerhöhung eingeschränkt wird.

Die Übertragungskurve ergänzt die Abflussmerkmale, indem angezeigt wird, wie sich i_ds mit v_gs ändert, wenn v_ds konstant ist.Diese Kurve kann das Verhalten von PMOs unter verschiedenen Betriebsbedingungen vorhersagen.

Wenn V_GS über dem Schwellenwert v_th liegt (wenn man bedenkt, dass PMOS bei negativen V_TH-Werten arbeitet), bleibt der Transistor nicht leitend und der Strom ist fast Null, was den Grenzbereich darstellt.Durch die Reduzierung von V_Gs in einen negativeren Bereich wird die I_Ds erhöht, wenn sich ein leitender Kanal auf der Oberfläche des Transistors bildet.

Eine weitere Verringerung der V_Gs verbessert die Leitfähigkeit und führt dazu, dass die I_Ds weiter steigen.Die Reduzierung von V_Gs über einen bestimmten Punkt erhöht schließlich nicht die I_Ds, was den Eintritt in den Sättigungsbereich anzeigt.In dieser Region hat eine weitere Verringerung der V_GS keinen Einfluss auf den Stromfluss, da der Kanal vollständig erschöpft ist.Hier wird i_ds hauptsächlich von V_GS gesteuert und zeigt die Begrenzung der PMOS -Reaktion aufgrund der Kanalsättigung.

Abbildung 7: Übertragungskurve von PMOS

Eigenschaften von MOSFETs des Verbesserungsmodus

Verbesserungsmodus-MOSFETs (E-MOSFETs) haben eine einzigartige Gate-Struktur, die eine stark isolierende Oxidschicht über einem Halbleitersubstrat enthält.Diese Konfiguration gibt ihnen eine sehr hohe Eingangsimpedanz, die typischerweise von Megaohm (Mω) bis Gigaohm (Gω) reicht.Eine solche hohe Impedanz ermöglicht es diesen Transistoren, mit fast keinem Eingangsstrom zu arbeiten, was sie idealen Kandidaten für Hochleistungsschalter und Signalverstärker macht.

Um einen MOSFET des Verbesserungsmodus zu steuern, muss eine Spannung zwischen Gate und Quelle angewendet werden.In diesem Setup müssen Strom direkt durch das Tor fließen, sodass der Betrieb minimaler Strom verbraucht.Diese effiziente Stromversorgungssteuerung macht MOSFETs des Verbesserungsmodus daher besonders geeignet für batteriebetriebene Geräte.

Eines der herausragenden Eigenschaften von MOSFETs mit Verbesserungsmodus sind ihre schnellen Schaltfunktionen, ein Produkt ihrer Mindestlastfunktionen und starker Spannungsverstärkung.Diese Eigenschaften machen sie in digitalen Schaltkreisen und hochfrequenten Anwendungen von unschätzbarem Wert, was die schnelle Datenverarbeitung und -übertragung erleichtert.

Intern integriert der MOSFET des Enhancement-Modus eine Körperdiode, die die Leitung unter umgekehrten Bedingungen ermöglicht und eine Vielseitigkeit der Leistungsmanagement- und Schutzdesigns hinzufügt.Für diese Funktion kann jedoch spezifische Entwurfsanpassungen in Situationen erfordern, in denen die umgekehrte Leitung unerwünscht ist.

In praktischen Anwendungen werden die Leistung und Effizienz von MOSFETs des Verbesserungsmodus weitgehend durch ihre Beständigkeit beeinflusst.Dieser Widerstand hängt nicht nur von der physischen Größe und dem Design des Transistors ab, sondern auch von der angelegten Gate -Spannung.Darüber hinaus machen die Miniaturisierungsfähigkeiten dieser Transistoren sie besonders für die Integration in dichte Schaltungskonstruktionen geeignet, wie sie beispielsweise in Mikroprozessoren und Speicherchips, die kompakte und leistungsstarke Komponenten erfordern.

Die Integration mit hoher Dichte bringt jedoch auch seine eigenen Herausforderungen mit sich, insbesondere wenn es um das thermische Management geht.Der Umgang mit erhöhten Strömen und Leistung in einem kompakten Raum kann zu erhöhtem thermischen Stress führen.Um diese Probleme zu mildern und eine kontinuierliche Leistung und Zuverlässigkeit sicherzustellen, ist es wichtig, effektive thermische Managementlösungen wie Kühlkörper umzusetzen.

Aufgrund ihrer einzigartigen elektrischen Eigenschaften und praktischen Vorteile spielen MOSFETs mit Verbesserungsmodus eine entscheidende Rolle beim modernen elektronischen Design.Sie werden in einer Vielzahl von Umgebungen verwendet, von motorischen Steuerungssystemen und Schaltungsversorgungen bis hin zu komplexeren Konfigurationen wie Computern und Kommunikationsgeräten, wodurch deren breite und unterschiedliche Anwendbarkeit demonstriert wird.

Praktische Verwendungszwecke von MOSFETs mit Verbesserungsmodus

Der Verbesserungsmodus -MOSFETs werden in verschiedenen Anwendungen aufgrund ihrer hohen Eingangsimpedanz und des geringen Stromverbrauchs bevorzugt.Diese Eigenschaften veranschaulichen ihre Bedeutung für ein effizientes elektronisches Design, bei dem sie in Aufgaben hervorragende Leistungen erfordern, die eine Kontrolle durch Spannung und nicht durch Strom erfordern, und die Energieeffizienz liefert, die den traditionellen bipolaren Übergangstransistoren (BJTs) überlegen ist.

Beim Schaltungsdesign spielen MOSFETs mit Verbesserungsmodus eine Rolle über die grundlegende Schaltung hinaus.Sie befinden sich in Verstärkerschaltungen, da sie ohne signifikante Last- oder Signaländerungen direkt an das Quellgerät herstellen können, was für die Audio- und Signalverstärkung sehr wichtig ist.Ihre extrem geringe Empfindlichkeit gegenüber internen kapazitiven Effekten ermöglicht es diesen MOSFETs, mit hohen Frequenzsignalen erfolgreich umzugehen, was sie zu einem wesentlichen Bestandteil der drahtlosen Kommunikation und schnellen digitalen Schaltkreise macht.

Für das Leistungsmanagement wirken Verbesserung MOSFETs als leistungsstarke Stromschalter in verschiedenen Leistungsrahmen.Sie regulieren den Stromfluss, wodurch der Stromverschwendung und die Verringerung des Wärmeausgangs reduziert werden.Diese Transistoren sind auch die Grundlage für den Aufbau komplexer Leistungsumwandlungssysteme wie DC-DC-Wandler, die eine zuverlässige und einstellbare Leistung erfordern.

Verbesserungsmodus-MOSFETs werden auch in der Signalmodulation verwendet, wobei sie die Stärke und Form von elektronischen Signalen so modifizieren, dass sie an bestimmte Kommunikationsprotokolle und -anforderungen entsprechen.

Durch die Auswahl des korrekten MOSFET des Verbesserungsmodus ist eine gründliche Bewertung mehrerer Schlüsselparameter erforderlich: maximaler Abflussstrom (I_DS), maximale Drain-Source-Spannung (V_DS) und maximale Gate-Source-Spannung (V_GS).Durch die Auswahl eines MOSFET basierend auf diesen Kriterien wird sichergestellt, dass es in sicheren Betriebsbereichen arbeitet und den Leistungsspezifikationen der Schaltung erfüllt.

Die MOSFETs mit Verbesserungsmodus sind jedoch sehr empfindlich gegenüber elektrostatischer Entladung (ESD) und müssen während der Herstellung, Prüfung und Installation mit Sorgfalt behandelt werden, um Schäden zu vermeiden.Dieser Schutz beinhaltet normalerweise die Verwendung von antistatischen Materialien und Geräten.

Das thermische Management ist eine weitere wichtige Überlegung bei der Verwendung von MOSFETs mit Verbesserungsmodus.Effektive Kühlungsmaße (z. B. die Verwendung von Kühlkörper, Optimierung des PCB -Layouts und die Gewährleistung des ordnungsgemäßen Luftstroms).Diese Strategien erweitern nicht nur die Lebensdauer des MOSFET, sondern verbessern auch die allgemeine Stabilität und Zuverlässigkeit der elektronischen Montage.

Abbildung 8: Verbesserungsmodus MOSFET -Anwendungen

Abschluss

Da sich die technologischen Fortschritte und elektronische Geräte in Richtung einer höheren Leistung und einem geringeren Stromverbrauch bewegen, ist es wichtig, mehrere Faktoren während der Entwurfs- und Anwendungsstadien anzugehen, um die optimale Leistung unter verschiedenen Bedingungen aufrechtzuerhalten.Der Verbesserungsmodus -MOSFETs sind bekannt für ihre hohen Eingangsimpedanz, niedrigen Stromverbrauch, schnelle Schaltfunktionen und Miniaturisierungsfunktionen und sind ein wichtiger Bestandteil des Aufbaus effizienter und zuverlässiger elektronischer Systeme.Die elektrische Leistung, die thermischen Eigenschaften und die elektrostatische Anfälligkeit von MOSFETs müssen während des Schaltungskonstruktionsprozesses sorgfältig berücksichtigt werden.Dieser umfassende Ansatz stellt sicher, dass das Design nicht nur den erforderlichen Spezifikationen entspricht, sondern auch in der Lage ist, unterschiedliche Betriebsumgebungen zu standzuhalten, wodurch die Stabilität und Zuverlässigkeit erhöht wird.

Häufig gestellte Fragen [FAQ]

1. Was ist ein E-Mosfet?

Der Begriff E-MOSFET steht für den Transistor für Verstärkungsmodus-Metalloxid-Halbleiter-Feldeffekteffekte.Diese Art von MOSFET wird als Verbesserungsmodus bezeichnet, da eine positive Spannung am Gate -Anschluss erforderlich ist, um einen leitenden Kanal zwischen Abfluss- und Quellklemmen zu erzeugen.

2. Was ist der Unterschied zwischen D-Mosfet und E-Mosfet?

In einem E-MOSFET gibt es keinen leitenden Kanal zwischen den Quell- und Gate-Terminals, wenn sich das Gerät in seinem Standardzustand befindet.Im Gegensatz dazu hat ein D-Mosfet (Depletion-Mode-MOSFET) einen leitenden Kanal zwischen den Quell- und Gate-Klemmen von Anfang an.

3. Wie unterscheiden sich MOSFETs von MOSFETs mit Enhancement-Mode?

In der Verbesserung des Modus-Mode-MOSFETs existiert der Kanal anfangs nicht.Es wird gebildet, indem eine Spannung mehr als die Schwellenspannung am Gate -Anschluss angewendet wird.Andererseits wird der Kanal bei Depletion-Mode-MOSFETs während des Herstellungsprozesses (durch Doping) dauerhaft erstellt.

4. Was sind die Unterschiede zwischen dem Verbesserungsmodus und dem Depletion -Modus?

In den meisten Schaltungen besteht die Aktivierung eines Mode-Mode-Mode-MOSFET darin, die Gatespannung in Richtung der Abflussspannung zu ziehen, um sie einzuschalten.Umgekehrt führt ein MOSFET des Depletion-Mode typischerweise bei Null-Gate-Source-Spannung durch.Solche Geräte werden als "Widerstände" in Logikschaltungen verwendet, z.

5. Welche Transistorart kann im Verbesserungsmodus verwendet werden?

Das MOSFET ist die einzige Art von Transistor, die im Verbesserungsmodus betrieben wird.Mit diesem Design können MOSFETs in einer Vielzahl von Anwendungen verwendet werden, einschließlich Leistungsverstärker, Schaltschaltungen und Spannungsregulatoren.
