Verschiedene Arten von Induktoren

2024/04/16
60

Induktoren sind nicht nur eine der grundlegenden elektronischen Komponenten, sondern auch eine Kernkomponente, die sich auf die Schaltungskonstruktion und die Realisierung der Funktion auswirkt.Indem wir uns mit der Funktionsweise von Induktoren, ihren unterschiedlichen Typen und ihren Anwendungen in verschiedenen Bereichen befassen, können wir ihre unersetzliche Rolle in der modernen Technologie besser verstehen.Die Hauptfunktion eines Induktors besteht darin, die Geschwindigkeit der Stromänderung zu behindern und elektrische Energie als magnetische Energie zu speichern.Diese einzigartige Eigenschaft macht Induktoren in der Wechselstromsignalverarbeitung äußerst wertvoll.Von der Übertragung von Hochfrequenzsignalen über die Stromverwaltung über die Funkfrequenz-Tuning und die drahtlose Ladetechnologie werden Induktoren in einer Vielzahl von Anwendungen eingesetzt, die ihre Schlüsselrolle bei der Erreichung effizienter und stabiler elektronischer Systeme demonstrieren.

Katalog

1. Was ist ein Induktor?

2. Arten von Induktoren

3. Skelettinduktor

4. Luftkernspuleninduktor

5. Ferrit -Kerninduktor

6. Laminierte Kerninduktor

7. gekoppelter Induktor

8. Toroidkerninduktor

9. abgeschirmter einstellbarer Induktor

10. Oberflächenmontageabschützer Induktor

11. WLAN -Ladespule

12. Mehrschicht -Chip -Induktor

13. Axiale Induktivität

14. Schlussfolgerung

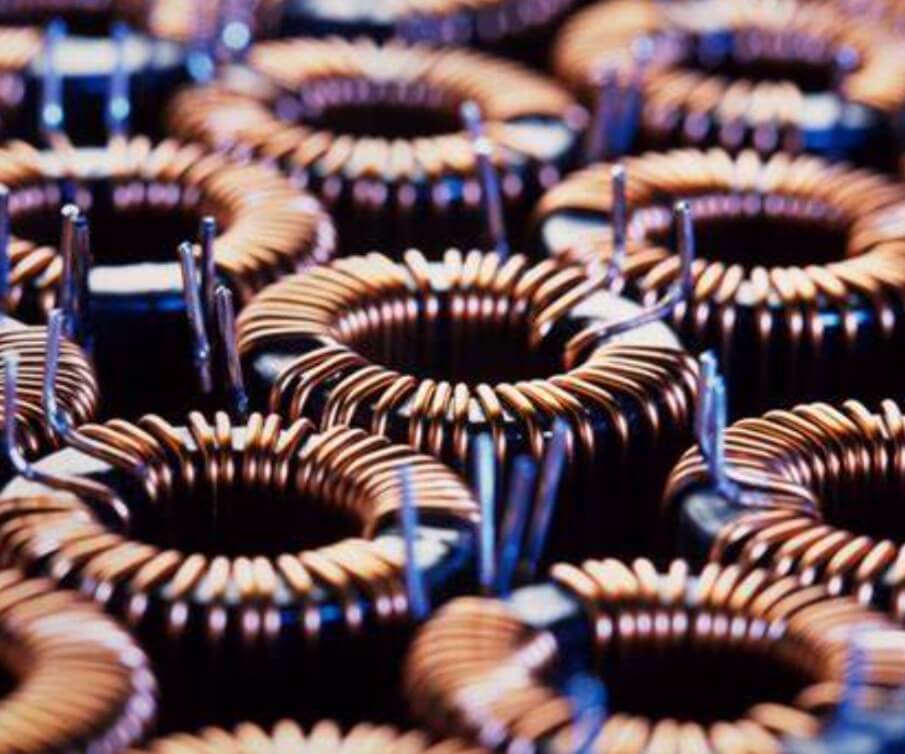

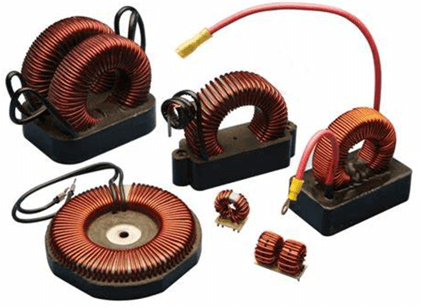

Abbildung 1: Induktoren

Was ist ein Induktor?

Induktoren sind grundlegende Komponenten, die in elektrischen Schaltungen verwendet werden.Seine Hauptfunktion besteht darin, plötzliche Änderungen des elektrischen Stroms zu verlangsamen und elektrische Energie als magnetische Energie zu speichern.Diese Funktion wird sehr wichtig, wenn es sich um wechselnde aktuelle (AC) -Signale (AC) handelt.Die Fähigkeit eines Induktors, Energie zu speichern, wird in Henrys (h) quantifiziert.Der Begriff "Henry" bezieht sich auf die Fähigkeit des Induktors, Veränderungen des Stromflusses zu widerstehen.Insbesondere ein Henry bedeutet, dass eine Änderung des Stroms von einem Ampere pro Sekunde zu einer Änderung der Spannung von einem Volt führt.Diese Messung hilft zu verstehen, wie effektiv der Induktor bei der Verwaltung von Stromänderungen und Energiespeichern innerhalb der Schaltung ist.

Abbildung 2: Induktoren

Arten von Induktoren

Die Induktoren sind in einer Vielzahl von Formen und Größen erhältlich und werden für bestimmte Funktionen in elektrischen Systemen angepasst.Im Allgemeinen werden sie gemäß der Häufigkeit der Konstruktionsanwendung wie Hochfrequenz-, Niederfrequenz-, Entkopplungs- und Filterinduktoren klassifiziert.Jeder Typ ist mit einzigartiger Konstruktion gefertigt, um seine beabsichtigte Verwendung am besten zu entsprechen.

Hochfrequenz-Induktor

Hochfrequenz-Induktoren werden in drahtloser Kommunikation verwendet, insbesondere in Geräten, die Signale wie Funkfrequenzkomponenten (Funkfrequenz) übertragen und empfangen müssen.Diese Induktoren sind als klein ausgelegt, was die Installation in die engen Räume erleichtert, die normalerweise in mobilen Geräten enthalten sind.Sie zeichnen sich aus, um Hochgeschwindigkeitssignale zu verwalten, den Energieverlust zu minimieren und die Signalintegrität während der schnellen Übertragung aufrechtzuerhalten.

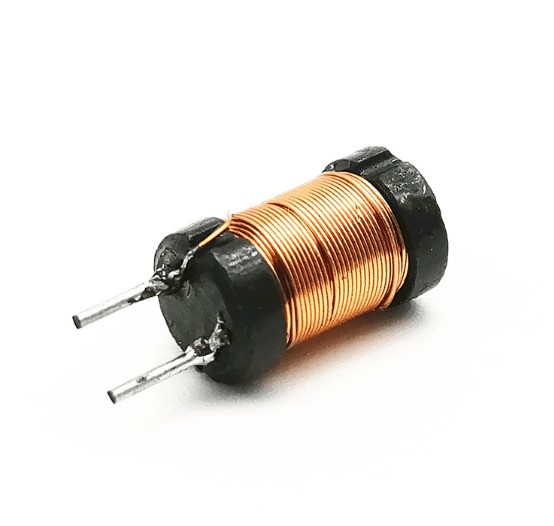

Abbildung 3: Hochfrequenz-Induktor

Niederfrequenz-Stromleitungsinduktoren

Niederfrequenz-Stromleitungsinduktoren werden hauptsächlich in Stromversorgungssystemen verwendet, um Hochspannungen und Ströme zu bewältigen.Ihre größere Größe ermöglicht eine höhere Energiespeicherkapazität und ist geeignet, um den Stromfluss in Stromleitungen zu glätten.Diese Art von Induktor spielt eine Rolle bei der effizienten Umwandlung und Verteilung von Strom in einer Vielzahl von Stromsystemen.

Entkopplungsinduktor

Der Zweck eines Entkopplungs-Induktors besteht darin, empfindliche Schaltkomponenten zu schützen, indem Hochfrequenzrauschen herausgefiltert wird, die den Betrieb des Schaltungsbetriebs stören können.Diese Induktoren befinden sich häufig an den Stromeintrittspunkten von Mikroprozessoren oder digitalen Schaltkreisen, um die Stromversorgung zu stabilisieren und sicherzustellen, dass Änderungen und Rauschen in anderen Teilen der Schaltung keine kritischen Komponenten beeinflussen.

Abbildung 4: Entkopplungsinduktor

Filterinduktor

Filterinduktoren sind wesentliche Komponenten in Audio- und Broadcast -Geräten, die speziell zur Beseitigung unerwünschter Rauschen oder Schwankungen ausgelegt sind, die die Signalqualität beeinträchtigen können.Durch die Auslöschung von Frequenzen außerhalb des erwarteten Bereichs tragen diese Induktoren dazu bei, die Klarheit und Stabilität von übertragenen oder empfangenen Signalen aufrechtzuerhalten und sicherzustellen, dass die Ausgabe sauber und ungesandt bleibt.

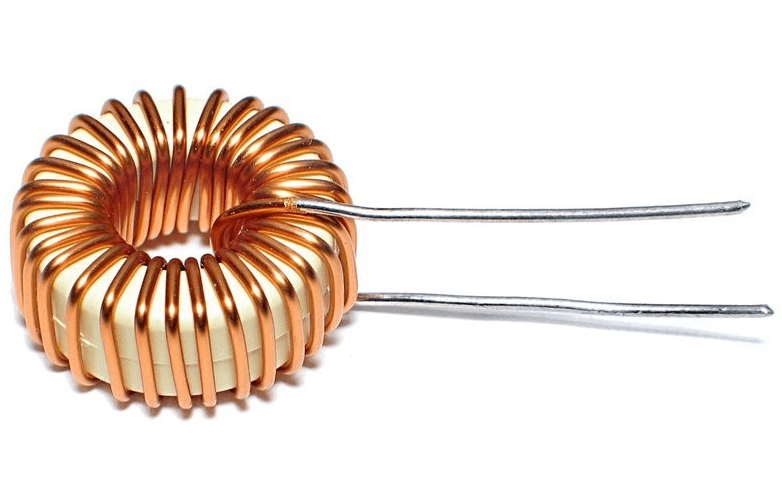

Abbildung 5: Filterinduktor

Skelettinduktor

Der Spulen -Induktor ist ein weit verbreiteter Induktor, der durch eine sorgfältige Drehspule um eine Spulen- oder Spule erstere gekennzeichnet ist.Die Spulen besteht typischerweise aus Ferrit, einem Material, das für seine hervorragenden magnetischen Eigenschaften wie hohe magnetische Permeabilität und minimale Hystereseverluste bekannt ist.Diese Merkmale machen Spuleninduktoren für Anwendungen sehr effektiv, die ein effizientes Leistungsmanagement erfordern, wie z. B. Leistungsadapter und elektronische Filter.

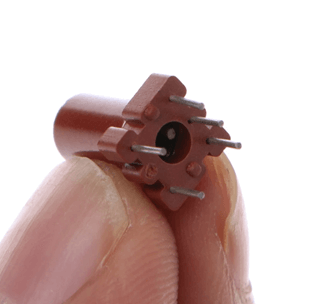

Abbildung 6: Skelettinduktor

Der Kern des Spuleninduktors ist das Ferritelement, das als Rückgrat der Spulenwicklung fungiert.Der Vorgang umfasst fest, um Draht um einen Ferritkern zu wickeln, um einen kompakten und effizienten elektromagnetischen Pfad zu erzeugen.Wenn der Strom durch diese Spule fließt, verstärkt der Ferritkern das vom Draht erzeugte Magnetfeld, wodurch die Fähigkeit des Induktors, seinen Induktivitätswert zu erhöhen, verbessert.Dieses amplifizierte Magnetfeld hilft dem Induktor, Hochfrequenzstörungen effektiv zu blockieren und eine glattere Leistung sicherzustellen, was die Leistung und Zuverlässigkeit des Stromversorgungssystems aufrechterhalten kann.

Luftkernspule Induktor

Die Luftkernspuleninduktoren sind insofern einzigartig, als sie Luft in ihrem Design und eher einen festen Kern wie Ferrit oder Eisen verwenden.Diese Auswahl der Struktur führt zu einer niedrigeren Energiespeicherkapazität, kann sich jedoch in Anwendungen als vorteilhaft erweisen, die bei hohen Frequenzen wie Radios und Fernsehern arbeiten.

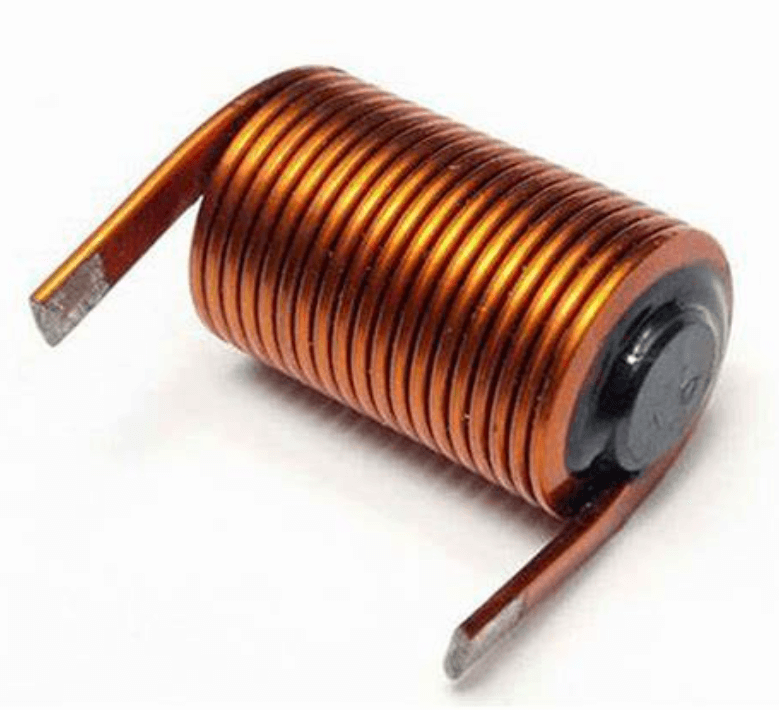

Abbildung 7: Induktor der Luftkernspule

Um einen Luftcore-Spuleninduktor zu errichten, wird Draht sorgfältig um eine Form aus einem nichtmagnetischen Material wie Kunststoff oder Keramik umwickelt.Diese Einstellung definiert die Form und Größe des Induktors und stellt gleichzeitig sicher, dass der Kern nichtmagnetisch bleibt.Das Fehlen magnetischer Materialien bedeutet, dass diese Induktoren nicht unter magnetischer Sättigung leiden, ein häufiges Problem bei festen Induktoren, die eine Signalverzerrung verursachen können.Daher können Luftcore-Spuleninduktoren besonders effektiv mit hohen Frequenzsignalen und der Aufrechterhaltung der Signalintegrität durch die Vermeidung der nichtlinearen Verzerrung, die typischerweise mit magnetischen Kernen assoziiert ist, aufrechterhalten.Dies macht sie ideal, um eine klare, konsistente Leistung in hochfrequenten elektronischen Geräten zu gewährleisten.

Ferrit -Kern -Induktor

Ferrit-Kerninduktoren sind aufgrund ihrer beeindruckenden Leistungseigenschaften ideal für die Verwendung in hochfrequenten Umgebungen.Ferrit, das Kernmaterial dieser Induktoren, wird durch Mischen von Eisenoxid mit verschiedenen Metalloxiden hergestellt und dann auf hohe Temperaturen erhitzt.Diese Verbindung weist eine signifikante magnetische Permeabilität, einen hohen Widerstand und minimalen Wirbelstromverluste auf, was sie für Geräte geeignet ist, die schnelles Schalten (z. B. moderne elektronische Filter und Hochgeschwindigkeitsgeräte) erfordern.

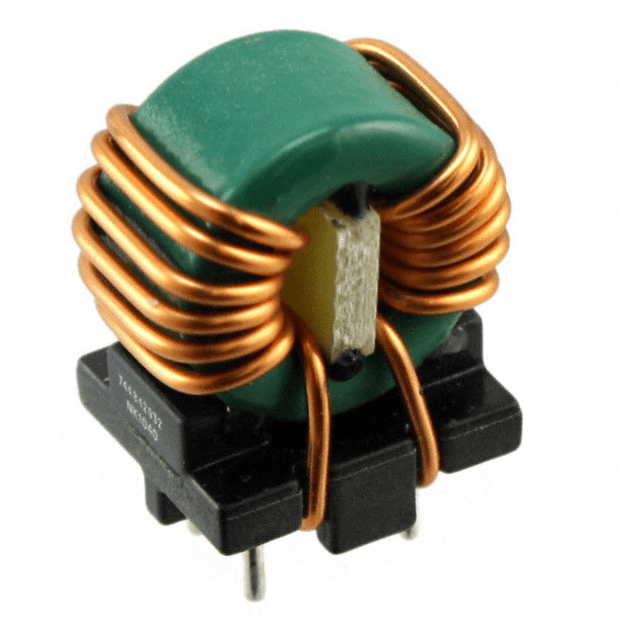

Abbildung 8: Ferritkern -Induktor

Der Herstellungsprozess von Ferrit umfasst die detaillierte Auswahl von Eisenoxiden und anderen Metalloxiden wie Nickel und Zink.Diese Materialien werden gründlich gemischt und dann gesintert oder erwärmt, so dass sie sich auf molekularer Ebene mischen, um eine starke Keramik zu bilden.Dieser Hochtemperaturprozess verbindet nicht nur die Materialien, sondern auch die Mikrostruktur des Ferriten.Diese Verbesserung ist der Schlüssel zur Optimierung seiner magnetischen und elektrischen Eigenschaften.Das Ergebnis ist ein Ferritmaterial mit ausgezeichneten magnetischen Eigenschaften und einem hohen Widerstand, der Energieverluste aufgrund von Wirbelströmen reduziert, wenn sich das Magnetfeld schnell ändert.Dies macht Ferrit -Kerninduktoren besonders für Effizienz- und Geschwindigkeitsanwendungen geeignet.

Laminierter Kerninduktor

Laminierte Kerninduktoren eignen sich für Anwendungen, die eine hohe Zuverlässigkeit und Effizienz bei schweren Belastungen erfordern, z. B. Ladegeräte und Schaltungen, die den Rauschen filtern.Diese Induktoren zeichnen sich durch ihre geschichtete Kernkonstruktion aus, die aus speziell gestalteten Stahl besteht und häufig Isoliermaterial enthält, das zwischen Schichten eingeklemmt ist, um Wirbelstromverluste zu minimieren.

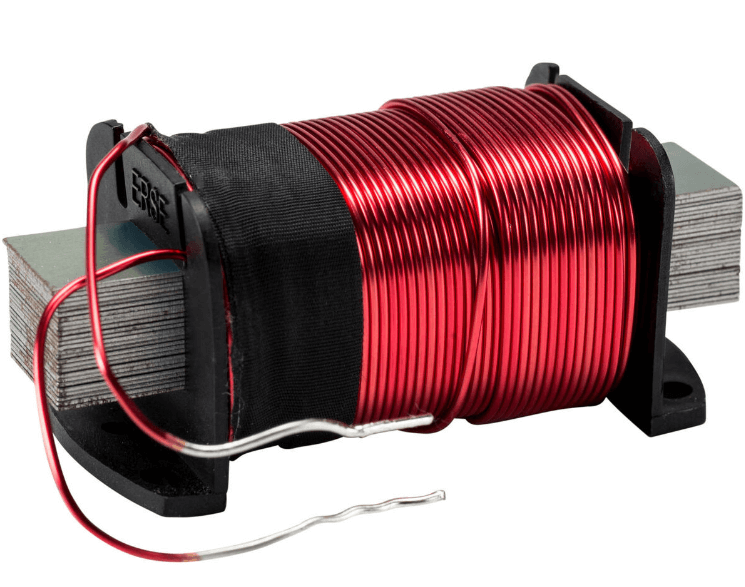

Abbildung 9: Laminierte Kerninduktor

Um den Kern eines laminierten Kerninduktors aufzubauen, müssen mehrere Schritte sorgfältig befolgt werden.Zunächst wurde die Stahlplatte für ihre hervorragenden magnetischen Eigenschaften ausgewählt.Diese Boards werden dann einem Wärmebehandlungsprozess ausgesetzt, um ihre magnetische Permeabilität zu verbessern und die Hystereseverluste zu verringern, was die Effizienz bei hohen Frequenzen und größeren Stromlasten aufrechterhalten kann.Nach der Wärmebehandlung wird das Blatt beschichtet, um seine Oberfläche weiter zu schützen und zu optimieren, um eine bessere Leistung zu erzielen.

Das Zusammenbau dieser Stahlplatten in einen mehrschichtigen Kern erfordert eine sorgfältige Ausrichtung und Schichtung, damit jede Schicht von ihren angrenzenden Schichten isoliert ist, um Energieverlust aufgrund von Wirbelströmen zu verhindern.Diese geschichtete Struktur verbessert nicht nur die magnetische Effizienz des Induktors, sondern verbessert auch die Fähigkeit, die intensiven Anforderungen von Hochleistungsanwendungen zu bewältigen.Durch diese präzise Technik erreichen laminierte Kerninduktoren ein Gleichgewicht zwischen Leistung und Haltbarkeit, was sie ideal für kritische und intensive Anwendungen macht.

Gekoppelter Induktor

Die gekoppelten Induktoren wurden entwickelt, um die effiziente Energieübertragung innerhalb eines Stromkreises zu erleichtern, und verfügen über eine einzigartige Anordnung von zwei oder mehr Drähten, die um einen einzelnen Magnetkern gewickelt sind.Diese Konfiguration ermöglicht es ihnen, unterschiedliche Schaltungsanforderungen zu erfüllen, indem sie unterschiedliche Verbindungsstrategien (Serien, Parallel oder Transformatortyp) anwenden, was sie für Anwendungen wie Flyback-, SEPIC- und Chuuk-Konverter besonders nützlich macht.

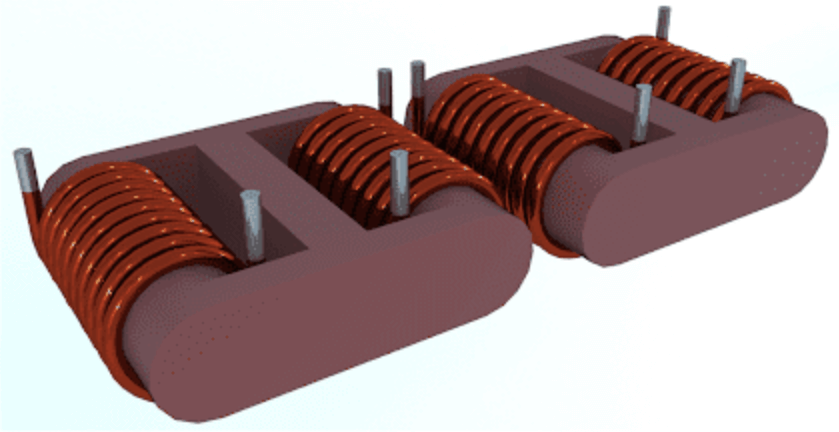

Abbildung 10: gekoppelter Induktor

Im Mittelpunkt der Funktionalität gekoppelter Induktoren steht der gemeinsame Magnetkern.Jede kurvenreiche Wunde um diesen Kern ist in der Lage, Strom unabhängig zu tragen.Die Nähe dieser Wicklungen zueinander in Kombination mit dem gemeinsamen Magnetkern ermöglicht einen effizienten Energieaustausch zwischen ihnen durch magnetische Kopplung.Dieses Setup verbessert nicht nur die Fähigkeit des Induktors, den Energiefluss zu bewältigen, sondern verbessert auch die Schaltungseffizienz und Reaktionsfähigkeit, was für Schaltkreise, die bei hoher Frequenzen arbeiten, besonders vorteilhaft ist.Eine sorgfältige Anordnung der Wicklungen und die strategische Platzierung des Kerns gewährleistet eine optimale magnetische Wechselwirkung für die Fähigkeit des Induktors, elektrische Energie effizient zu verwalten und zu übertragen.

Toroidalkerninduktor

Die Toroidkern-Induktoren sind aufgrund ihres charakteristischen ringförmigen Designs hervorgegangen, das eine entscheidende Rolle bei der Minimierung von Magnetfeld-Leckagen und der Verbesserung der Energieeffizienz in elektronischen Geräten spielt.Diese Induktoren werden typischerweise unter Verwendung von Ferrit gefertigt, einem Material, das für seine hohe magnetische Permeabilität bekannt ist und es dem Induktor ermöglicht, effektiv mit weniger Spulenwechsel zu arbeiten und dadurch den Gesamtwiderstand zu verringern.

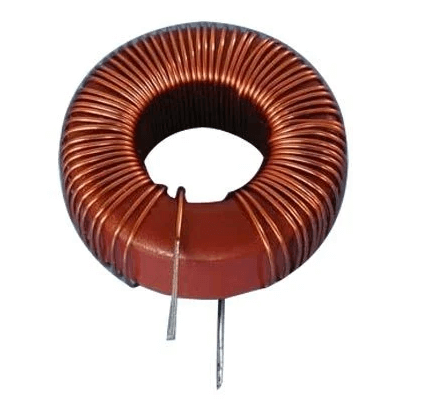

Abbildung 11: Toroidkern -Induktor

Der Schlüssel zur Wirksamkeit von toroidalen Kerninduktoren liegt in ihrer kreisförmigen Struktur.Diese Form schließt das Magnetfeld gleichmäßiger als bei anderen Konstruktionen ein, wodurch die Lecks signifikant reduziert und externe elektromagnetische Interferenzen minimiert werden.Die Nutzung des Ferritmaterials mit hoher Permeabilität steigert nicht nur diese Eindämmung, sondern verbessert auch die Effizienz des Induktors durch Erleichterung einer kompakteren Spulenkonfiguration.Infolgedessen sind toroidale Kerninduktoren in Anwendungen hocheffizient und zuverlässig, die eine präzise Magnetfeldsteuerung erfordern, z.Das strategische Design und die materielle Auswahl machen diese Induktoren zu einer optimalen Wahl für die Aufrechterhaltung der Stabilität und Effizienz in leistungsstarken elektrischen Umgebungen.

Abgeschirmter einstellbarer Induktor

Abgeschirmte einstellbare Induktoren haben einen internen Magnetkern, der vom Benutzer bewegt werden kann, um den Induktivitätswert genau anzupassen.Diese Funktion ist besonders wertvoll in Anwendungen, die eine feine Steuerung der Induktivität erfordern, z.Diese Induktoren sind vielseitig mit Kernen aus Ferrit oder Messing, abhängig von den magnetischen Eigenschaften, die für spezifische Frequenzskalierung und Signalverarbeitungsvorgänge erforderlich sind.

Abbildung 12: abgeschirmter einstellbarer Induktor

Der Betrieb eines abgeschirmten einstellbaren Induktors umfasst den Benutzer, der die Position des Magnetkerns innerhalb der Spule einstellt.Dies wird erreicht, indem der magnetische Kern gedreht oder gleitet, sodass die Eigenschaften des Induktors fein abgestimmt werden, um den spezifischen Betriebsanforderungen zu erfüllen.Zusätzlich sind diese Induktoren in einem Metallschild umgeben, um eine externe elektromagnetische Interferenz zu unterdrücken.Dieses Design stellt sicher, dass die Funktionalität des Induktors nicht durch externe Interferenzen beeinflusst wird, wodurch die Genauigkeit und Stabilität der Geräte in empfindlichen Anwendungen verbessert wird.Die Fähigkeit, den Kern physisch anzupassen, bietet den Benutzern die Flexibilität, die Leistung zu optimieren und sich an unterschiedliche elektronische Bedingungen anzupassen.

Oberflächenmontageabschützer Induktor

Die von Oberflächenmontage abgeschirmten Induktoren sind so ausgelegt, dass sie das elektromagnetische Geräusch erheblich reduzieren, was sie ideal für die Verwendung in elektronischen Geräten macht, die einen ruhigen Betrieb erfordert.Diese Induktoren beinhalten den Prozess, Draht um ein Spulen zu wickeln und dann in einem Ferritgehäuse zu verkaps, was nicht nur die Abschirmung verbessert, sondern auch zur Unterdrückung von Rauschen hilft.Diese Konfiguration ist besonders vorteilhaft für Anwendungen, die die Integration von Leiterplatten betreffen.

Abbildung 13: Schildoberflächenmontage -Induktoren

Die Produktion von oberflächenmontierten abgeschirmten Induktoren folgt einer detaillierten Sequenz:

Wickeln Sie die Spule ein: Starten Sie zunächst einen Draht, der Ihren Anforderungen an die Dicke und Leitfähigkeit entspricht.Diese Drähte werden dann sorgfältig um eine Spule aus einem nicht leitenden Material wie Kunststoff oder Papier gewickelt, wodurch die Kernkomponente des Induktors gebildet wird.

Einkapselung: Als nächstes befindet sich die Spule in eine Schutzhülle aus Ferrit oder einem anderen Material mit hoher Permeabilität.Das Gehäuse liefert die physische Abschirmung, die erforderlich ist, um externe elektromagnetische Interferenzen zu blockieren.

Aushärtung und Test: Nach der Kapselung durchlaufen die Komponenten einen Aushärtungsprozess.Dieser Schritt verfestigt die Struktur und stellt sicher, dass der Induktor unter Betriebsstress stabil bleibt.Nach der Heilung werden umfassende elektrische Leistungstests durchgeführt, um zu überprüfen, ob der Induktor alle Betriebsspezifikationen erfüllt.Diese Tests überprüfen Effizienz, Haltbarkeit und Rauschimmunität und stellen sicher, dass jeder Induktor für die Integration in elektronische Systeme bereit ist.

Drahtlose Ladespule

Wireless Ladespulen ermöglichen eine effiziente Stromübertragung in drahtlosen Ladesystemen, wodurch der Energieabfall erheblich reduziert wird.Die Spule besteht aus gestrandetem Draht und wird mit Ferritplatten ergänzt, um ihre Leistung zu verbessern.Diese Komponenten arbeiten zusammen, um die Induktivität der Spule zu erhöhen, das Magnetfeld effektiver zu konzentrieren und den Energieverlust zu verringern.Wireless Ladespulen eignen sich nicht nur für Ladegeräte, sondern werden aufgrund ihrer Effizienz und Vielseitigkeit auch für Kommunikation, medizinische und industrielle Geräte häufig eingesetzt.

Abbildung 14: drahtlose Ladespule

Die Herstellung von drahtlosen Ladespulen beinhaltet mehrere sorgfältige Schritte:

Spulenstruktur: Die Spule wird aus mehreren dünnen Drahtsträngen geflochten.Diese Flechttechnik erhöht die Flexibilität und Haltbarkeit der Spule und ist so für eine Vielzahl von Anwendungen geeignet, bei denen mechanische Spannung ein Faktor ist.

Verbesserte Magnetfeldkonzentration: Um die geflochtenen Spulen werden Ferritplatten strategisch platziert.Diese Platten spielen eine Schlüsselrolle bei der Verbesserung des Fokus des von der Spule erzeugten Magnetfelds.Ein konzentrierteres Magnetfeld führt zu einer effizienteren Energieübertragung.

Optimierung: Durch Einstellen von Schlüsselparametern wie Spulendurchmesser, Anzahl der Drahtverkehr und Drahtdicke kann die Leistung der Spule so angepasst werden, dass die spezifischen Anforderungen erfüllt werden.Diese Anpassungen ermöglichen es der Spule, ihre Kompatibilität mit unterschiedlichen Ladestandards und Gerätespezifikationen zu optimieren und sicherzustellen, dass die Spule den genauen Anforderungen verschiedener elektronischer Geräte entspricht.

Mehrschicht -Chip -Induktor

Mehrschichtige Chip -Induktoren sind wichtige Komponenten zeitgenössischer elektronischer Geräte, die eine Miniaturisierung ohne beeinträchtige Leistung ermöglichen.Diese Induktoren sind besonders wichtig in kleinen Technologien wie tragbaren Geräten, drahtlosen Netzwerken und Bluetooth -Technologie.Ihr Design verwendet abwechselnde Schichten einer speziellen Metallpaste und Ferritmaterial auf einer gedruckten Metallspule, was zu einer kompakten Struktur führt, die eine hohe Funktionalität und Zuverlässigkeit aufrechterhält.

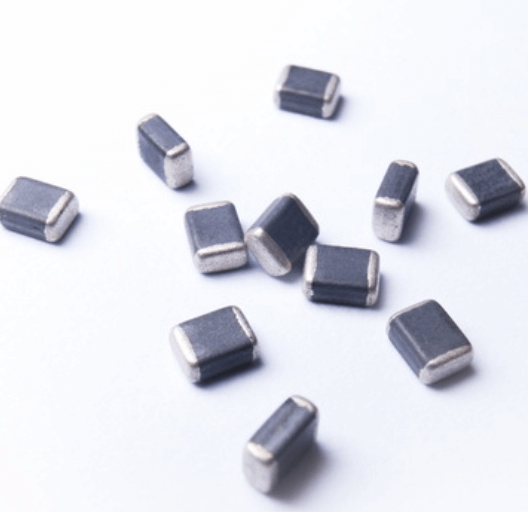

Abbildung 15: Mehrschicht -Chip -Induktor

Die Produktion von Multilayer -Chip -Induktoren enthält mehrere detaillierte Schritte:

Spulendesign und Druck: Zunächst sind die Spulenmuster sorgfältig ausgelegt, um den spezifischen elektrischen und räumlichen Anforderungen zu erfüllen.Diese Metallspulen werden dann unter Verwendung von Präzisionsdrucktechniken auf ein Substrat abgelagert, wodurch das Grundlayout des Induktors aufgebaut ist.

Anwendung von Metallpaste und Ferritschichten: Nach dem anfänglichen Spulendruck werden spezielle Metallpaste und Ferritschichten abwechselnd direkt auf jede gedruckte Spulenschicht aufgetragen.Dieser Schritt verbessert die magnetischen Eigenschaften des Induktors, insbesondere der Effizienz und Effektivität in elektronischen Schaltungen.

Laminierung und Sintern: Sobald die Laminierung abgeschlossen ist, durchläuft die Struktur einen Laminierungsprozess, bei dem alle Schichten zusammengefügt und zusammengedrückt werden.Die Komponente wird dann einem Hochtemperatur-Sinterprozess unterzogen.Das Sintern beinhaltet das Erhitzen des zusammengesetzten Induktors bei hohen Temperaturen, wodurch die Schichten zu einer starken und kohäsiven Einheit verschmelzen.Dieser Prozess heilt nicht nur den Induktor, sondern stellt auch sicher, dass seine Schichten nahtlos integriert sind, wodurch die allgemeinen magnetischen Eigenschaften und die strukturelle Integrität verbessert werden.

Axiale Induktivität

Axiale Induktoren werden häufig als Farbring-Induktoren bezeichnet und können leicht durch ihren eindeutigen farbcodierten Ring identifiziert werden, sodass Ingenieure ihren Induktivitätswert schnell bestimmen können.Diese Induktoren bestehen aus Draht, normalerweise Kupfer und um einen hantelförmigen Ferritkern gewickelt.Das Farbcodierungssystem vereinfacht den Identifizierungsprozess und macht diese Induktoren bei elektronischen Konstruktionen sehr nützlich, die genaue Induktivitätsmessungen wie Filter, Leistungsverstärker und andere elektronische Projekte erfordern.

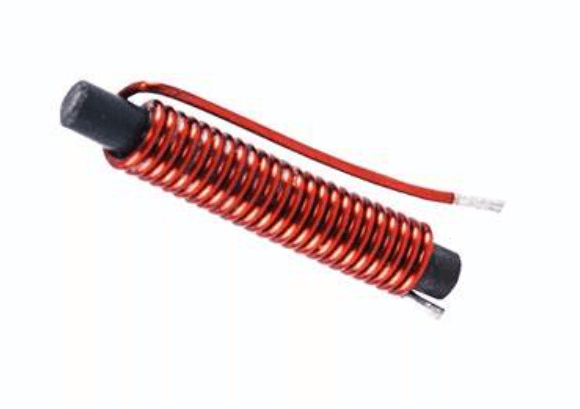

Abbildung 16: axiale Induktivität

Das Erstellen eines axialen Induktors beinhaltet eine genaue Reihe von Schritten:

Kernmaterialauswahl und -wicklung: Der erste Schritt besteht darin, einen geeigneten Ferritkern mit magnetischen Eigenschaften auszuwählen, die für den Induktor geeignet sind.Ausgewählter Kupferdraht wird dann fest und gleichmäßig um diesen Kern gewickelt, um einen konsistenten magnetischen Fluss im gesamten Induktor zu gewährleisten.

Farbring -Codierung: Nach Abschluss der Wicklung wird der Induktorkörper mit einem Farbring gekennzeichnet.Die Ringe folgen einem standardisierten Farbkodierungssystem, wobei jede Farbe einer bestimmten Zahl entspricht, die den Induktivitätswert darstellt.Diese Codierung ermöglicht eine schnelle visuelle Identifizierung und reduziert das Fehlerrisiko bei der Auswahl der richtigen Komponenten während der Montage oder Reparatur.

Einkapsel und Inspektion: Nach Abschluss und Codierung wird der Induktor eingekapselt, normalerweise in einem haltbaren Harz oder Kunststoff.Diese Verpackung schützt die Präzisionswicklungen vor physischen und Umweltschäden und erhöht die Haltbarkeit und Zuverlässigkeit des Induktors.Die letzte Phase umfasst gründliche elektrische Tests, um sicherzustellen, dass jeder Induktor die erforderlichen Spezifikationen erfüllt und in seiner beabsichtigten Anwendung zuverlässig arbeitet.

Abschluss

Mit der kontinuierlichen Weiterentwicklung der Technologie der Elektrotechnik innovieren und erweitern auch das Design und die Anwendung von Induktoren.Egal, ob es sich um traditionelle Drahtwunden, Induktoren mit speziellen Kernmaterialien oder Air-Core-Induktoren für Hochfrequenzanwendungen handelt, spielt jeweils eine wesentliche Rolle in seinem spezifischen Bereich.Mit der Entwicklung neuer Materialien und neuer Technologien sowie der Verbesserung der Leistungsanforderungen für elektronische Geräte wird das Design von Induktoren in Zukunft raffinierter sein und die Anwendungsfelder werden breiter sein.Von Hochleistungs-Computing- und Advanced Communications-Geräten bis hin zu tragbaren Technologien und Smart-Home-Systemen fördern Induktoren weiterhin technologische Innovationen und verbessern die Qualität des menschlichen Lebens.Durch eingehendes Verständnis und die Anwendung von Induktoren können Ingenieure und Designer innovativere Lösungen für diese digitale Ära bringen.

Häufig gestellte Fragen [FAQ]

1. Speichern Induktoren Strom oder Spannung?

Induktoren halten keinen Strom wie eine Batterie.Sie arbeiten mit elektrischen Strömen, um ein Magnetfeld zu schaffen.Dieses Feld speichert Energie.Je aktueller, desto mehr Energie wird gespeichert.Stellen Sie sich das so vor: Wenn der Strom durch einen Induktor fließt, baut er einen magnetischen Speicherbereich für Energie auf.

2. Erlaubt ein Induktor AC oder DC?

Ja, Induktoren arbeiten sowohl mit AC (Hin- und Her-Strom) als auch mit DC (Einwegstrom).Für DC lassen die Induktoren, sobald das Magnetfeld eingerichtet ist, den Strom einfach leicht fließen.Aber für AC widerstehen Induktoren dem Strom mehr, wenn sie beschleunigt werden.Dieser Widerstand liegt daran, dass Induktoren Veränderungen nicht mögen, wie viel oder wie schnell sich der Strom bewegt.

3. Machen zwei Induktoren einen Transformator?

Nicht für sich.Ein Transformator braucht zwei Induktoren, die um einen gemeinsamen Kern gewickelt sind.Mit diesem Setup können sich die Energie von einem Induktor (primär) zum anderen (sekundär) durch das Magnetfeld bewegen.Diese Energieübertragung verändert die Spannung.Es ist also nicht nur zwei Induktoren;So teilen und übertragen sie Energie, die zählt.

4. Was ist der Q eines Induktors?

Das "Q" steht für den Qualitätsfaktor.Es zeigt, wie gut ein Induktor darin ist, Energie zu lagern, ohne viel zu verlieren.Ein höheres "Q" bedeutet weniger Energie verschwendet.Stellen Sie sich "Q" als eine Punktzahl vor, die Ihnen sagt, wie effizient ein Induktor bei seiner Arbeit ist und höhere Punktzahlen besser sind, insbesondere für Geräte, die eine präzise Energiekontrolle benötigen.
